西宁市某住宅项目外墙外保温施工工艺(eps).doc

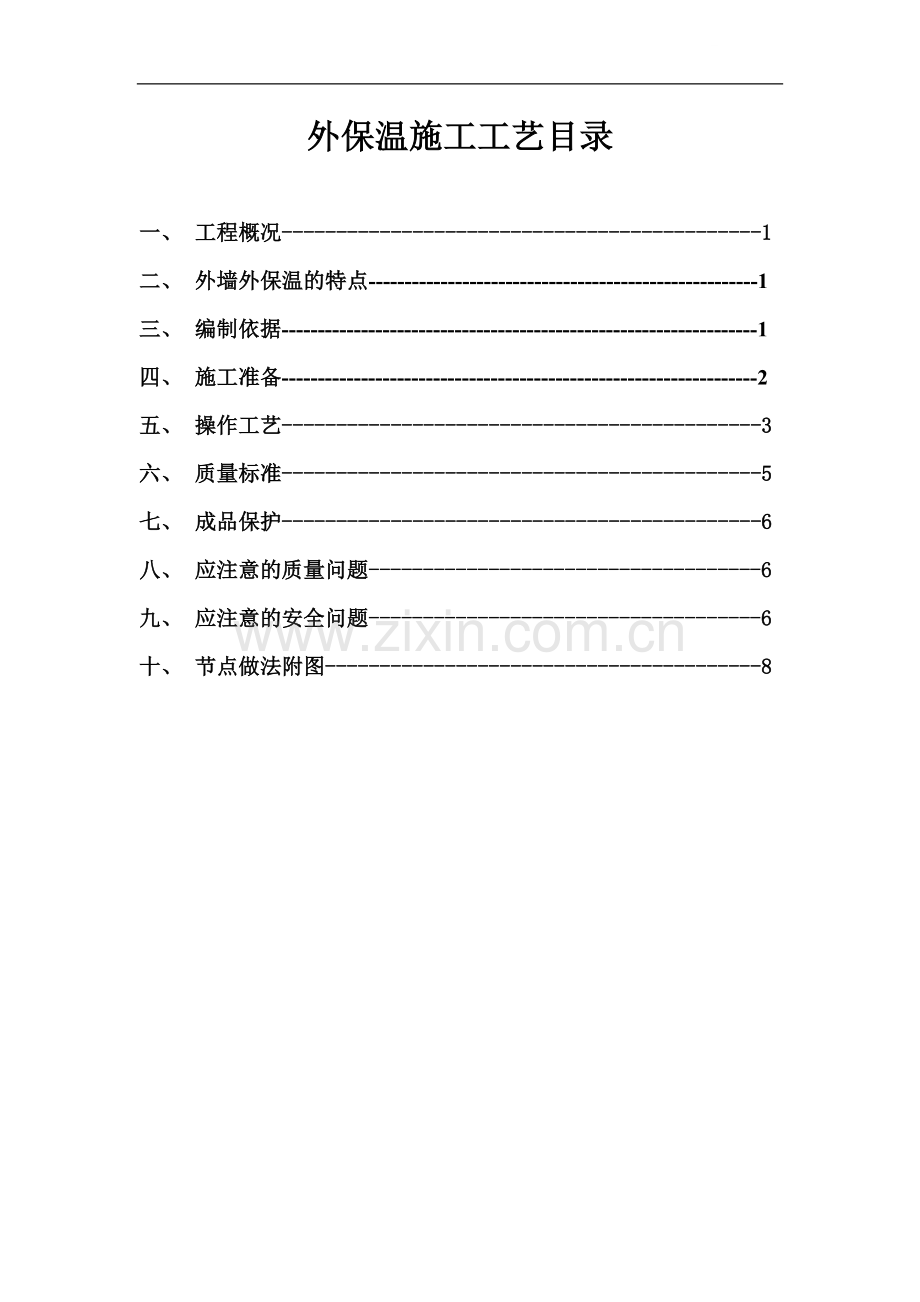

外保温施工工艺目录

一、 工程概况--------------------------------------------1
二、 外墙外保温的特点------------------------------------------------------1
三、 编制依据------------------------------------------------------------------1
四、 施工准备------------------------------------------------------------------2
五、 操作工艺--------------------------------------------3
六、 质量标准--------------------------------------------5
七、 成品保护--------------------------------------------6
八、 应注意的质量问题------------------------------------6
九、 应注意的安全问题------------------------------------6
十、 节点做法附图----------------------------------------8

一、工程概况
****27#、28、#29#、30#、31#、32#、#42#、43#住宅楼位于****区*****号，主体结构为框架剪力墙结构，标准层层高为2.9m，建筑总高24-60米。本工程外墙根据设计节能要求粘贴60厚EPS聚苯乙烯泡沫塑料板作为外墙保温。保温做法为外墙基面用粘结剂贴聚苯板，再抹抗裂砂浆，其中压入一层耐碱玻纤涂塑网格布（首层需附加一层厚质耐碱玻纤涂塑网格布）。
二、外墙外保温的特点
1、结构墙体、圈梁、柱均被外保温层覆盖，可以避免因材料温度变形的差异，而引起的墙体裂缝。
2、基本上杜绝了热桥，克服了内保温做法内外墙交接处、楼板与外墙交接处等部位难以避免的热桥。
3、施工简单、方便，可避免内保温采用预制保温板，规格品种多、悬挂设备处做法复杂、剔洞多的弊病。
三、编制依据
1、********施工图纸。
2、《民用建筑节能设计标准》（采暖居住建筑部分）JGJ26-95
3、墙身—外墙保温图集 88J2-4
四、施工准备
4.1主要材料及机具

4.1.1主要材料：本做法中采用的聚苯板均为膨胀型聚苯乙烯泡沫塑料板，应有出厂合格证及检验报告。密度：18-20kg/m3 ， 导热系数：≤0.041w/m.k，压缩强度(在10%形变下的压缩应力):≥60Kpa 吸水率: ≤6%(体积比)。聚苯板：尺寸采用600х900，外墙为60厚EPS膨胀聚苯乙烯泡沫塑料板；玻璃纤维丝网格布：应符合其行业标准。胶粘剂：水泥类胶粘剂，应有出厂合格证；液状胶粘剂的调制与配比：众霸胶：水泥：细砂=1：1：1.5，底层抗裂砂浆配合比: PO32.5水泥：中细砂：众霸胶：水= 1:3.5:0.5 面层抗裂砂浆配合比: PO32.5水泥：中细砂：众霸胶= 1:2:0.6
4.1.2主要机具：无齿锯、笤帚、水桶、钢丝刷、灰槽、2m靠尺、托线板、开刀、铁撬棍、钢卷尺、橡皮锤、木楔、扁铲等。
4.2作业条件
4.2.1结构工程已验收完，弹好墙面500mm线。水电管线已做好预埋。
4.2.2外墙面的螺栓洞口用细石混凝土填塞密实。
4.2.3外墙面基层浮灰清理干净，凸出结构面的钢筋头割掉，剔凿外墙基面的浮浆及墙面凸出部位，凹进墙面大于10的凹陷部位应抹平，墙面不得有空鼓。
4.2.4保温板及胶粘剂集中堆放,在施工现场不得任意切割保温板,以免污染环境。
五、操作工艺

5.1工艺流程
结构面清理→分档、弹线→配板、修补→标出管卡、线盒等位置→墙面找平→卸荷施工→安装聚苯板→板缝及阴阳角处理→板面抹抗裂砂浆→做涂料外饰面
5.1.1结构面清理：清扫外墙基面浮灰剔平墙面凸出部位，凹进墙面大于10mm的凹陷部位应先抹平，墙面不得有空鼓。
5.1.2卸荷：根据设计要求,在每层楼板面外侧现浇宽为8cm、12 cm厚混凝土现浇板作为聚苯板的支撑挑板。
5.1.3粘贴聚苯板：在每块板四周一圈50宽，板中间5个点（Ø100梅花形点）抹粘结剂，（粘结面积≥30%）使聚苯板与墙面之间保持10厚的空气层。上下层板应错缝粘贴，板与板之间的碰头缝挤严，不留缝，如出现缝隙用薄聚苯板片塞严。聚苯板安装顺序应从大角向大面依次安装，上下挂线找垂直。安装过程中要随时用2m的靠尺检查墙面平整度，用2m托线板检查墙面垂直度，高出部分用橡皮锤轻轻敲平，挤出的浆料要及时清理干净。聚苯板在窗洞处的缝隙用粘结剂嵌填密实。聚苯板中露出的接线盒、管卡等与聚苯板开口处的空隙均用胶粘剂嵌填密实。
板缝及阴阳角处理：聚苯板安装10d后，检查所有板缝是否粘结良好，如出现裂缝，应先查明原因后进行修补。对于粘结良好的板缝、
阴角缝，清理浮灰后刮粘结剂一道，然后贴50~80mm宽的玻璃纤维网格布一层，需压实、粘牢，表面再用粘结剂刮平。所有阴角贴200mm宽玻璃纤维网格布一层（每边搭接为100mm），贴法同板缝。
注意事项：粘结剂配料时应随配随用，配制的粘结剂应在30min内用完。
5.1.4安装钢锚固件（粘贴完聚苯板后，用电锤打眼埋上塑料胀管，拧入带垫圈的木螺丝，将聚苯板固定）每平米4个。预埋外墙面需要设置的设备的钢埋件。
5.1.5保温板面抹抗裂砂浆：待基层干燥后可进行下道工序板面抗裂砂浆层施工，抹抗裂砂浆灰分层，总厚度不得大于6mm。
5.1.5.1抹3厚底层抗裂砂浆:在聚苯板的表面均匀涂刷一道界面剂在每层楼板面处设置分格条，界面剂表干后抹底层抗裂砂浆，用，木抹子搓平，随即压入一层耐碱玻纤涂塑网格布（首层需再附加一层厚质耐碱玻纤涂塑网格布）。门窗洞口四角，各加一层400×200网格布加强。满粘网格布沿水平方向绷平，压入底层抗裂砂浆，分格缝处网格布断开。
5.1.5.2抹3厚面层抗裂砂浆:在底层抗裂砂浆凝固前抹3厚抗裂砂浆面层,如底层抗裂砂浆已凝固，则应在其表面先刷一层界面剂，再做面层抗裂砂浆。首层面层应在抗裂砂浆外再加铺一层玻纤网格布,在砂浆凝结前,再抹3厚面层砂浆,以提高抗击能力。
5.1.6做涂料外饰面：根据设计要求外墙刷防水中级涂料。
六、质量标准
6.1保证项目：
6.1.1保温材料的强度、表观密度、导热系数等必须符合设计要求和施工规范的规定。
6.1.2各种胶粘剂及玻纤网格布等符合有关规定要求。
6.2基本项目：
6.2.1聚苯板的所有接缝处粘结牢固，填塞密实，不应出现干缩裂缝。
6.2.2玻璃纤维网格布应沿板缝居中压实，贴紧。不应有皱折、翘皮、外露等现象。
允许偏差：
序号
项目
允许偏差（mm）
检查方法
1
表面平整
4
用2m靠尺和塞尺检查
2
立面垂直
5
用2m托线板检查
3
阴、阳角垂直
4
用2m托线板检查
4
阴、阳角方正
5
用20cm方尺检查
5
接缝高差
1.5
用直尺和塞尺检查
七、成品保护
7.1应与水电专业密切配合，合理安排工序，严禁颠倒工序作业。

7.2在保温墙附近不得进行电焊、气焊操作，不得用重物碰撞、挤靠墙面。
7.3施工用水和设备试水等及雨季施工时必须采取有效的措施，防止保温墙面受潮和污染。
八、应注意的质量问题
1、保温层功能不良：保温材料导热系数、密度等级、厚度等原因；施工选用的材料应技术标准，控制密度、保证保温的功能效果。
2、粘贴板面不平整：粘贴时不认真操作。应上下拉通线找垂直，确保上下保温板面平整。
3、板面裂缝：粘贴玻纤网格布时马虎以及抗裂砂浆不符要求。应严格达到规范和验评标准的质量标准，严格验收管理。
九、应注意的安全问题
1.进入施工现场必须戴好安全帽，严禁吸烟。
2．严禁酒后上班，严禁从窗口向下抛扔东西。
3．施工电梯口出入应随手关好防护门。
4．外窗口施工时应先做好外窗的安全防护工作，严禁踩踏在窗口上操作。
5．外架子施工作业面以上做好硬防护，防止高空坠落物伤人。

十、节点做法详图：
