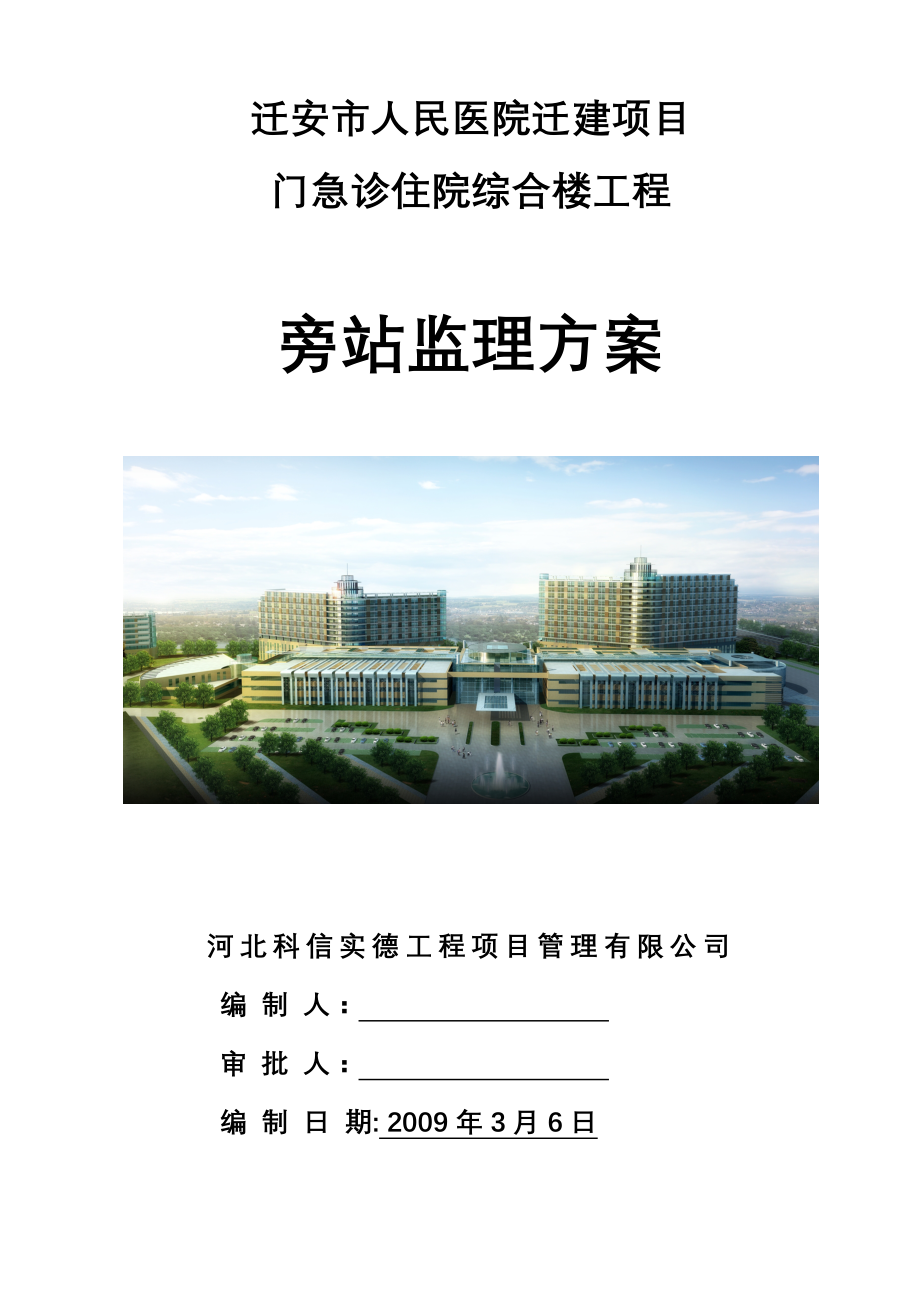

迁安市人民医院迁建项目
门急诊住院综合楼工程

旁站监理方案

河北科信实德工程项目管理有限公司
编 制 人：
审 批 人：
编 制 日 期: 2009年3月6日

目 录

一、工程项目概况………………………………………2
二、旁站监理依据………………………………………2
三、旁站监理部位确定…………………………………2
四、旁站监理人员职责…………………………………3
五、旁站监理的程序和方式……………………………3
六、旁站监理要点………………………………………4
七、旁站监理制度………………………………………11

一、工程概况
迁安市人民医院迁建项目门急诊住院综合楼工程建筑面积137000平米，住院综合楼为框架剪力墙结构，住院楼A区地上10层局部11层、地下一层；住院楼B区地上14层局部15层、地下一层；门急诊楼为框架结构，C区为地上3层；D区为地上3层，带一层地下室，局部为常6级核6级防空地下室；E区为地上2层，带一层地下室；F区为地上3层钢结构，带一层地下室，局部为常6级核6级防空地下室。
二、旁站监理依据
1、《房屋建筑工程施工旁站监理管理办法（试行）》
2、主要技术标准、规程和规范：
《建设工程监理规范》GB50319-2000
《建筑工程施工质量验收统一标准》GB 50300—2001
《地下防水工程质量验收规范》GB 50208—2002
《屋面工程质量验收规范》GB 50207—2002
《建筑地面工程施工质量验收规范》GB 50207—2002
《建筑地基基础工程施工质量验收规范》GB 50202—2002
《混凝土结构工程施工质量验收规范》GB 50204—2002
《建筑节能工程施工质量验收规范》GB50411-2007
《建设工程安全监理规程》DB13(J)11032-2007
3、《监理规划》
三、旁站监理部位确定
依据《房屋建筑工程施工旁站监理管理办法（试行）》和相关的规定，结合本工程特点确定以下部位和工序为旁站部位，实施旁站监理。
1、基础工程
地基处理、基础土方回填处理、后浇带及其它结构混凝土、防水混凝土的浇筑。
2、主体结构工程
梁柱节点钢筋隐蔽过程、混凝土浇筑。
3、钢结构工程
重要部位焊接、机械连接安装。
4、卷材及涂膜防水工程
5、建筑设备安装工程
设备试运行、调试以及系统调试，室内给水分层试压及系统试压，消防栓系统试压，给水系统通水试验，排水系统通球试验，卫生洁具满水试验，给水系统试运转检查，电气防雷及工作接地电阻测试，电气绝缘电阻测试，变配电及其它电气设备调试送电，照明系统通电连续试运行。
6、围护结构节能工程
外墙外保温板粘结、屋面保温层的敷设和板材缝隙填充以及门窗口处、阴阳角部位、雨篷、外墙穿墙管线（道）、突出屋面的管（井）道等易产生热桥和热工缺陷部位的施工。
7、建筑材料的见证取样、送检
8、安全生产与文明施工
基坑支护与降水及土方开挖工程、大模板和施工总荷载在10KN/㎡以上的模板工程、采用起重机械进行安装的工程、搭设高度24m及以上的落地钢管脚手架及悬挑式脚手架、建筑幕墙安装工程。
四、旁站监理人员职责
1、检查施工企业现场质检人员到岗，特殊工种人员持证上岗以及施工机械，建筑材料准备情况等；
2、在现场跟班监督关键部位、关键工序的施工是否严格按照施工方案以及工程建设强制性标准规定执行。
3、检查进场建筑材料、构配件等报验资料和实物外观质量；按规定对施工材料进行试验，监督见证取样送检。
4、做好旁站监理记录和监理日志，保存旁站监理原始资料。
五、旁站监理的程序和方式
1、旁站监理的程序及组织安排
施工单位在上述确定的施工旁站监理部位工序施工前24小时通知项目监理机构及本工程主管人员，并做好施工前的全部准备工作，包括施工质检员现场盯班安排。
监理部旁站人员施工时间安排：当白天正常条件施工即由本工程责任监理员担任旁站监理工作；若为夜间施工可由值夜班人员担任旁站监理工作，但责任监理员应向值夜班人员交代清楚有关事宜。
旁站监理人员在施工现场跟班监督。
旁站监理人员如发现质量问题，如实准确地作好旁站记录，并责令施工单位立即整改。
2、旁站监理的工作方式
首先要熟悉图纸、施工组织设计、相关规范的强制性条文及旁站监理方案，对要做什么、怎样做、做到什么标准做到心中有数。
向建设单位和承包商送达“旁站监理方案”，要他们知道监理的计划，让承包商在关键工序施工前24小时，书面通知监理单位成为规矩和习惯。
要清楚地认识到承包商才是工程质量形成的最主要的主体，其质量保证体系是工程建设质量的基础。如何保证该体系正常、有效地运转是监理工程师实施质量控制的最重要的工作。监理的旁站决不能造成承包商（施工员）的依赖而放松责任心。
旁站监理应与平行检验、抽查巡视结合进行。旁站决不是统统一“站”了之，随机进行可能收到的效果更佳，目的是要让施工人员按规定自觉施工，关键是要发现问题、解决问题。
出现问题后的处理方法、处理措施：
旁站监理人员实施旁站监理，发现了施工企业有违反工程建设强制性标准行为的，有权责令施工企业立即整改。
发现其施工活动已经或可能危及工程质量的，应当及时向监理工程师或者总监理工程师报告，由总监理工程师下达局部暂停施工指令或者采取其他应急措施。
对需经检测方可签认的过程或工序质量状态，必须有相应的检测或功能实验结果，方可签认相关的文件或记录。
六、旁站监理要点
1、基础工程
1）土方回填
在填方前，旁站监理人员先审核土方回填施工方案和施工组织设计，审查施工措施是否合理可靠。
书面检查合格后，到工地检查基底标高及处理情况，打夯设备是否正常运转，夯击质量能否得到保证，符合要求后方可进行土方回填。
填方时应检查填方材料是否符合设计要求或规范规定要求，随时检查每层填土厚度、含水量、压实度。
旁站监理人员应及时见证取样并监督送检，认真填写旁站监理记录。
2）基础工程防水砼浇筑
复查变形缝、施工缝、穿墙管道、固定模板的拉杆或螺栓等处的止水措施，要符合设计要求。
卷材防水层、涂料防水层的施工及转角处、变形缝、穿墙管道等细部的施工。
管线预埋暗敷、孔洞预留、各种管网线缆出入口位置及部位预设、预留、预埋。
检查砼配比单和检测报告及现场检查混凝土塌落度并形成记录，见证取样试件、试块的留置。
3）基础工程后浇带浇筑
检查后浇带的设置、构造及浇筑时间要符合设计要求，浇筑前缝中的清理，砼接槎表面按施工缝要求进行处理，钢筋布置及修整，砼特性及配合比，防水层及止水带的状态，砼振捣情况。
4）混凝土浇筑
施工准备检查；严格控制浇筑质量，检查混凝土塌落度，严禁在已搅拌好的混凝土中注水，不合格混凝土要退回搅拌站。
检查震捣情况，不能漏震、过震、注意模板、钢筋的位置和牢固度，有跑模和钢筋位移情况时应及时处理，特别注意砼浇注中施工缝、沉降缝、后浇带处砼的浇筑处理。
对结点中位不同等级混凝土的浇筑顺序和浇筑混凝土的等级要严格检查、防止低等级混凝土注入高等混凝土部位。
根据混凝土浇筑情况，在监理工程师指定的时间和部位，留置监理工程师亲自监制的试块，并在标养后亲自送到监理试验室在监理人员监督之下做试验，以验证承包单位的试验结果。
要检查和督促承包单位适时做好成型压光和复盖浇水养护、防止混凝土出现裂缝。
大体积混凝土施工应派专业监理工程师审查施工企业的专项施工方案，经审批后严格按照方案所述施工工序进行混凝土施工，严格控制混凝土入模温度，对于已浇筑完成的混凝土部分，按时检测混凝土内外温差，并做好记录，发现问题及时处理，确保大体积混凝土施工质量。
冬期混凝土浇筑过程中的监理要点：
加强监理工程师对冬施的预控工作，要坚持冬施措施不落实不得施工的原则。对冬施的砼配合比，外加剂性能，掺量必须提前做好审定。
对应到场的保温材料的质量和数量要提前检查到位情况；对拟采取的保温措施要做出科学的判断，监理工程师应做好必须的热工计算审核；对商品砼及现场搅拌站的外掺剂，搅拌方法，计量等进行必要考察和监控等等。
抓好冬施关键点。监理工程师应根据工程实际情况，明确冬施监理的关键部位、关键点的内容，并加强现场控制。
监理工程师必须作好以下检查和抽测工作：混凝土实际入模温度的监测；混凝土外温度及温差的监测、分析，必须时要采用措施防止混凝土受冻和裂缝的发生。加强对蓄热覆盖防风措施的督察，确保覆盖及时到位；
适时控制拆模时间及拆模后的保温及养护问题；督促检查留置混凝土强度试块，包括同条件和标养试件，均不得漏作。
夏期混凝土浇筑过程中的监理要点：
对高温环境下影响混凝土的因素进行预测分析，督促承包单位写好施工措施，并抓好落实。
原材料中，水泥是否选用合理，骨料是否有防止升温措施，外加剂（缓凝剂）是否用已被认证的合格产品；配合比是否考虑了夏期施工塌落度损失大的措施；浇筑方案是否合理,浇筑速度是否适当；养护条件是否有保证；温度控制是否有效（宜在气温30℃以下施工）等等。
2、主体结构工程
1）框架节点钢筋旁站监理要点
检查所绑扎的钢筋的规格、数量、间距、长度、锚固长度、接头设置等是否符合规范、规程要求。
框架节点箍筋加密区的箍筋及梁上有集中符载处的附加吊筋或箍筋，不得漏放；柱根部第一道箍筋和墙体第一道水平筋应放在离结构结合部边缘50mm以内。
主次梁节点部位主梁箍筋应按加密要求通长布置；加密箍筋区长度不应小于500mm；具有双层配筋的厚板和墙板，应要求设置撑筋和拉钩；悬挑结构负弯矩钢筋应保证到位，采取措施防止踩压错位。
钢筋保护层的垫块强度、厚度、位置应符合设计及规范要求；预埋件、预留孔洞的位置应正确、固定可靠，孔洞周边钢筋加固符合设计要求；暗梁、暗柱钢筋配置正确；钢筋不能任意代用，若要代用，必须经设计单位书面同意。
2）砼浇筑（见基础工程）。
3、钢结构工程
钢结构所采用的原材料、半成品、成品必须有质量合格证，中文标志及检验报告，钢材的复试、焊缝探伤试验、抗滑移、抗扭检测、垂直度、水平度、弯曲度测量、螺栓力学性能检测等必须现场鉴定，构件加工必须监理现场督造。
严格检查地脚螺栓的支撑面、位置、水平度及构件安装、连接、焊接的质量及允许偏差。
4、防水工程
l）检查卷材（涂料）防水所用的材料是否符合设计要求和施工规范的规定，并检查合格证和试验报告。
2）铺贴卷材或涂刷涂料的基层表面必须牢固、干燥，无起砂、空鼓现象；基层表面应平整，基层与2m 直尺间的最大空隙不应超过3mm，基层表面应清洁干净；阴阳角处均应做成圆弧形或钝角。
3）跟班检查防水材料是否符合要求，检查冷底子油是否符合施工规范的规定。验收合格后，办理隐蔽工程验收签证。
4）卷材防水层及其变形缝、预埋管件、阴阳角、转折处等特殊部位细部做法的附加层，必须符合设计要求和施工规范的规定，验收合格后 办理隐蔽工程验收签证。
5）卷材防水层的铺贴方法和搭接、收头必须符合施工规范规定。做到粘结牢固紧密，接缝封严、无损伤、空鼓等缺陷。此外，还必须保证铺贴厚度。卷材防水层与保护层粘结牢固，结合紧密、粘度均匀一致。
6）防水涂料涂层厚度必须符合设计要求，保护层与防水层的粘结应牢固。
7）卷材防水层验收合格后，办理隐蔽工程验收签证。
防水层的保护层材料选用和施工应按设计图纸进行施工；保护层施工时要注意防水层的保护，要在防水层上做好临时保护措施，严防戳破防水层，防水层施工完毕应及早进行下道施工工序，不宜间隔时间过长，防止防水层材质损坏。
5、围护结构节能工程
1）使用的材料、设备、构件的验收应符合规范要求，并应对材料、设备、构件的品种、规格、包装、外观、尺寸和性能等进行检查，对质量证明文件（主要包括出厂合格证、说明书及相关性能检测报告、型式检验报告等）进行核查。需在施工现场抽样复验的，应为见证取样。
2）施工是否符合设计及规范要求。
3）基层处理是否符合规范要求。
4）保温层厚度是否符合设计要求。
6、建筑材料的见证取样、送检
1）是否按见证取样和送检计划取样，取样是否符合规范要求。
2）试样或其安装上的标识、标志是否齐全。
3）封样和送检是否符合规定。
4）对工程进行现场检测是否符合规范要求。
7、安全生产与文明施工
1）模板工程
（1）检查施工单位是否有编制模板专项施工方案，是否报监理审批，如属于高支模或高大模板支撑体系（水平混凝土构件模板支撑系统高度超过8 m，或跨度超过18 m，施工总荷载大于10 KN／㎡，或集中线荷载大于15 K N／m的模板支撑系统的），须有5人及以上的专家论证意见。
（2）严格核验进场模板及支撑是否符合设计及施工规范要求。
（3）督促施工单位严格按专项施工方案组织施工。
（4）督促施工单位认真检查模板的施工情况，明确模板安装顺序，保证结构几何尺寸，确保模板体系的牢固性。
（5）在组合钢模板上架设的电线和使用的电动工具，采用36V的低电源或采用其它有效的安全措施。
（6）登高作业时，连接件必须放在箱盒或工具袋内，严禁放在模板或脚手架上，扳手等各类工具必须系挂在身上或置放于工具袋内，以防掉落。
（7）装拆模板，必须有稳固的登高工具或脚手架，高度超过3米时必须搭设脚手架。装拆过程中，除操作人员外，下面不得站人，高处作业时，操作人员应挂上安全带。
（8）模板及其支撑在安装过程中，必须设置防倾覆的临时措施。
（9）模板拆除顺序应按专项施工方案进行。
（10）模板支撑拆除前，必须有砼强度报告，且砼强度必须达到设计要求，并经报监理同意后，方可进行模板的拆除工作。
（11）当水平支撑超过二道以上时，应先拆除二道以上水平支撑，最下一道大横杆与立杆应同时拆除。
（12）拆模时必须设置警戒区域，并派人监护；拆下的模板要及时清理，堆放整齐；高处拆下的模板及支撑应用垂直升降设备运至地面，不得乱抛乱扔。
（13）已拆除模板及其支架的结构，在混凝土强度符合设计混凝土强度等级的要求后，方可承受全部使用荷载；当施工荷载所产生的效应比使用荷载的效应更为不利时，必须经过核算，加设临时支撑。
（14）检查施工单位的自检记录是否真实、全面。
2）起重吊装作业
（1）参加起重吊装作业人员,包括司机、起重工、信号指挥、电焊工等均应属特种作业人员，必须是经专业培训、考核取得合格证、并经体检确认可进行高处作业的人员。
（2） 起重吊装作业前应详细勘察现场，按照工程特点及作业环境编制专项施工方案，并经企业技术负责人审批，其内容应包括：现场环境及措施、工程概况及施工工艺、起重机械的选型依据、钢丝绳及索具的设计选用、地耐力及道路的要求、构件堆放就位图以及吊装过程中的各种防护措施等。
（3）汽车式起重机除应按规定进行定期的维修保养外，还应每年定期进行运转试验，包括额定荷载、超载试验，检验其机械性能、结构变形及负荷能力，达不到规定时，应减载使用。
（4）起重吊装索具吊具使用前应按施工方案设计要求进行逐件检查验收。
（5）起重吊装各种防护措施用料、脚手架的搭设以及危险作业区的围圈等准备工作应符合方案要求。
（6）起重吊装作业前应进行安全技术交底，内容包括吊装工艺、构件重量及注意事项。
（7）当进行高处吊装作业或司机不能清楚地看到作业地点或信号时，应设置信号传递人员。
（8）起重吊装高处作业人员应佩带工具袋，工具及另配件应装入工具袋内，不得抛掷物品。
（9）应根据建筑工程结构的跨度、吊装高度、构件重量以及作业条件和现有起重机类型、起重机的起重量、起升高度、工作半径、起重臂长度等工作参数选择起重机。
3）脚手架工程
（1）根据审定的脚步手架搭拆施工方案，要求施工单位对相关人员进行安全技术交底，并落实特种人员到位情况，操作人员必须经过体格检查。
（2）对于架体高度20m及以上悬挑式外脚架以及搭设高度50m及以上的落地式钢管脚手架，应检查施工单位是否编制专项施工方案，并是否具备专家论证意见，有无报监理审批。
（3）检查进场钢管及配件是否有合格证，其质量是否符合规范规程要求。
（4）现场检查脚手架基础是否坚实牢固，如遇回填土，必须打夯密实，加砼垫块。
（5）检查操作人员的安全防护措施是否符合要求。
（6）严格监控施工单位脚手架的搭设质量，钢管脚手架必须设置避雷针。
（7）督促施工单位对外脚手架分段组织验收，质安员必须跟班检查验收。
（8）督促施工单位拆外脚手架前，必须检查桥上是否有杂物、电缆水管等临时设施，必须先清除干净。
（9）检查施工单位拆脚手架时是否设置警戒线，相关通道是否封闭，是否挂设危险标志，是否派专职人员执勤值班。
（10）督促施工单位拆外脚手架时必须按程序进行，由上而下，严禁上下同时作业。
（11）督促检查拆下材料堆放在桥上或平台其重量是否超载，停台装料时必须打讯号降落，严禁从高空抛掷料具落地。
（12）督促检查附在外脚手架上的安全网是否随脚手架的拆除而逐步拆下，翻板时是否有专人负责安全警戒。
4）建筑幕墙安装工程
对于施工高度50m及以上的建筑幕墙安装工程，应检查施工单位是否编制专项施工方案，并是否具备专家论证意见，有无报监理审批。
审查材料出厂质量保证书、批号；审查焊条、焊剂、焊丝的产品质量保证书；审查合金结构钢材的复核试验报告；对进场材料进行品种、规格、标志、外观检验。
构件与主体结构的连接节点的安装；幕墙四周、幕墙内表面与主体结构之间间隙节点的安装；幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装；幕墙防雷接地节点的安装。
水平标高测量方法，楼面标高点设置；平面幕墙基准线布置；检查基准线是否完备，是否有遗漏；各层标高点是否齐全。
立柱先与连接件连接，然后连接件再与主体预埋件连接；检查位置和紧固程度；立柱与钢连接件之间应有尼龙垫横梁与立柱间节点；横梁的位置。
镀膜面朝向；玻璃与构件接触情况；玻璃四周密封；分层防雨水检查。
七、旁站监理制度
1、制定旁站监理计划或方案，明确旁站监理的范围、内容和旁站监理人员的职责。
2、总监理工程师应按旁站监理计划或方案，安排监理人员进行监理的旁站、巡视监督工作，并检查实施情况。
3、旁站监理一般由监理员或专业监理工程师执行。
4、实行旁站监理的分部（项）工程或部位，按照《建设工程旁站监理管理规定》、建设工程安全监理规程及建筑节能工程施工监理要点的要求执行。旁站监理人员一旦发现问题应及时指令施工方予以纠正，发现其施工活动已经或者可能危及工程质量或存在较大安全隐患的，应及时向总监理工程师汇报，由总监理工程师下达局部暂停施工指令或者采取其它应急措施。
5、实行旁站监理的分部（项）工程或部位，施工单位的技术人员应向操作人员作技术（或安全）交底。
6、检查承包商是否按照施工技术规范要求及施工方案组织施工，通过旁站监理，可以随时控制施工过程中的每一环节；
7、旁站监理人员应将旁站监理情况填入安全旁站记录及监理日志中。
