原油储油基地工程cfg桩基质量评估总结报告.doc

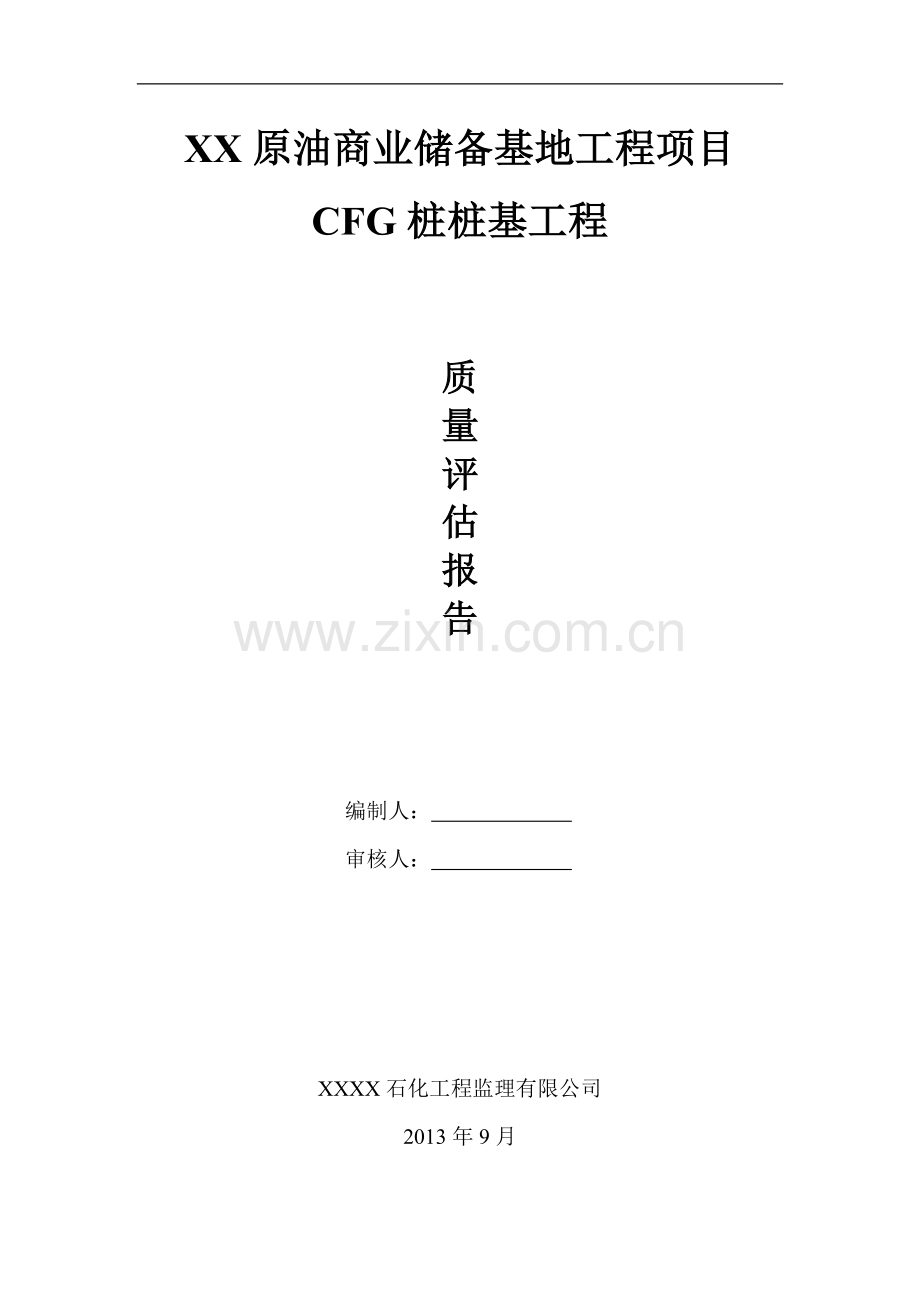

XX原油商业储备基地工程项目
CFG桩桩基工程

质
量
评
估
报
告

编制人：
审核人：

XXXX石化工程监理有限公司
2013年9月

一、工程概况
根据《XXXX原油商业储备基地工程项目强夯地基检测报告》（以下简称《检测报告》），项目位于XX经济开发区化工园区，库区东侧为莲花山坡，南侧依次为拟建海陆公共消防站、口岸服务中心，在建200万吨PAT项目，XX（XX）成品油保税库，以及XX炼化现有30万吨原油码头；西侧为规划中汇油品保税库、规划码头区；北侧为规划华信石油储备基地、海航成品油商业储备及在建的国投孚宝储备库。Ⅱ标段CFG桩工程包括罐组四、罐组五。
罐组四：CFG桩共4864根，砼强度等级均为C20。具体如下：
150-TK-101罐：CFG桩共1216根，桩长约8-14m。 150-TK-102罐：CFG桩共1216根，桩长约8-15m；无第4层砂岩或第3层凝灰岩处，桩长为13m。 150-TK-103罐：CFG桩共1216根，桩长约9-12m。 150-TK-104罐：CFG桩共1216根，桩长约6-12m；无第4层砂岩或第3层凝灰岩处，桩长为15m。
罐组五：CFG桩共7800根，砼强度等级均为C20.具体如下：
160-TK-101罐：CFG桩共1216根，桩长平均约为13m。 160-TK-102罐：CFG桩共1216根，桩长平均约为13m。 160-TK-103罐：CFG桩共1216根，桩长平均约为12m。 160-TK-104罐：CFG桩共1216根，桩长平均约为12m。 160-TK-105罐：CFG桩共1468根，桩长约为4-7m；无第4层砂岩处，桩长为10m。 160-TK-106罐：CFG桩共1468根，桩长约为4-11m；无第4层砂岩处，桩长为8m。
总计：罐组四、罐组五CFG桩施工12664根。
工程实际开工时间为2013年5月12日，工程实际竣工时间为2013年7月18日 。
二、工程参建单位
建设单位：XX集团石油商业储备有限公司
监理单位：XXXX石化工程监理有限公司
质量监督单位：XX项目监督组
EPC总承包单位: XX集团XX工程公司
设计单位：XX集团XX工程公司
施工单位：XX东方新星石化工程股份有限公司
三、工程质量标准：CFG桩桩基检测质量达到合格标准。

四、评价依据：是在施工单位自检自评合格的基础上，根据设计文件、验收标准，现行施工验收规范，结合监理工程师对桩基单位工程施工的日常巡视、旁站、平行检查等所掌握的实际情况及桩基施工单位工程审批的同步资料为依据进行审核以及有关技术标准、勘察文件、设计文件和建设工程承包合同、现行规范、标准为本工程施工质量评估的依据。
1.建设工程监理合同，施工合同及招投标文件。
2.设计图纸、图纸会审记要及设计变更。
3.经审批的施工组织设计方案。
4.《建筑工程施工质量验收统一标准》（GB50300-2001）
5.《建筑地基基础施工质量验收规范》（GB50202-2002）
6.《混凝土结构工程施工质量验收规范》（GB50204-2002）
7.《工程测量规范》（GB50026-2007）
8.《建筑工程监理规范》（GB50319-2000）
9.《建筑地基处理技术规范》（JGJ79-2002）
10.《建筑地基基础工程施工质量验收规范》（GB50202-2002）
11.《钢制储罐地基处理技术规范》（GB50756-2012）
12.《石油化工钢储罐地基处理技术规范》（SH/T3083-97）
13.《石油化工企业钢储罐地基与基础施工及验收规范》（SH/T3528-2005）
14.《岩土工程勘察规范》（GB50021-2001(2009版)）
15.《建筑基桩检测技术规范》（JGJ106-2003）
16.《XX原油商业储备基地工程岩土工程勘察规范》
五、施工过程质量控制
质量控制是桩基工程监理工作的重要环节,为使桩基工程能保质、保量达到设计的要求,重点部位（测量放线、桩长、桩径、桩体垂直度、桩位偏差、混凝土强度、混凝土压灌速度、钢筋笼下放、混凝土试块留置、混凝土塌落度及混凝土材料见证取样、送检）实行监理旁站。桩基施工时，专业监理工程师和旁站监理人员昼夜跟踪监督施工质量，如实准确地做好了重点部位的旁站监理记录，并对重点部位进行实地测量、现场实验、现场监督指导等。安全监理工程师实行专检、巡检、联合检查，施工质量出现问题及时处理整改。

1）施工阶段按照监理细则的要求，开工前审查各施工单位（含分包单位）资质；审阅施工图，参加图纸会审，审批施工组织方案，检验批施工准备，搅拌站，计量装置，并审批开工报告；材料进场后监理见证取样复检，材料不合格不使用；不定期召开监理会议，协调处理施工问题。
2）开工前对施工场地进行复核测量基准线、水准点和储罐定位桩，将施工测量控制点引至不受施工影响的稳固地点。对储罐CFG桩桩位点进行抽样复测是否准确，现场监理人员共同验收。
3）按照施工工艺流程严格控制施工质量，CFG桩施工全过程专业监理工程师和旁站监理人员昼夜跟班监督严把质量关，对施工过程中出现的问题及时处理整改。
4）对施工重点部位严格控制，针对混凝土塌落度、混凝土试块现场进行实验监督，保证工程混凝土质量问题。
六、桩基分部工程资料
1.工程质量保证资料
（1）工程定位测量记录；
（2）桩基施工旁站记录；
（3）桩基检测报告。
2.工程质量检验评定资料
（1）桩基工程检验批；
以上验收批经过检查，符合规范及设计要求
七、桩基施工质量综合评估意见
1、桩基单位工程所含的分项工程质量验收合格。
2、质量控制资料配套完整，检验批的划分、施工操作依据、质量检查资料、隐蔽工程验收记录、原材料合格证及试验资料等内容和数据符合有关规范要求。
3、桩基单位工程安全和功能的检测和抽样检测结果符合有关规定。
4、桩基工程施工工序，施工过程符合规范规定和设计图纸要求，实测项目基本符合施工规范的要求。
5、感观质量达到要求，无影响安全和使用功能的质量缺陷。
6、施工过程中，监理人员每天全程跟班旁站检查验收，对不符合规范规定和设
计图纸要求的及时提出了整改意见。
7、桩基施工过程中，未出现安全隐患和安全事故。
评估结论：经监理检查，储罐CFG桩工程质量符合我国现行法律及工程强制性标准要求，符合设计图纸和施工规范规定的要求，工程质保资料有效齐全，监理单位对该工程桩基单位工程质量评定为合格。

监理单位： 总监理工程师：

年 月 日
