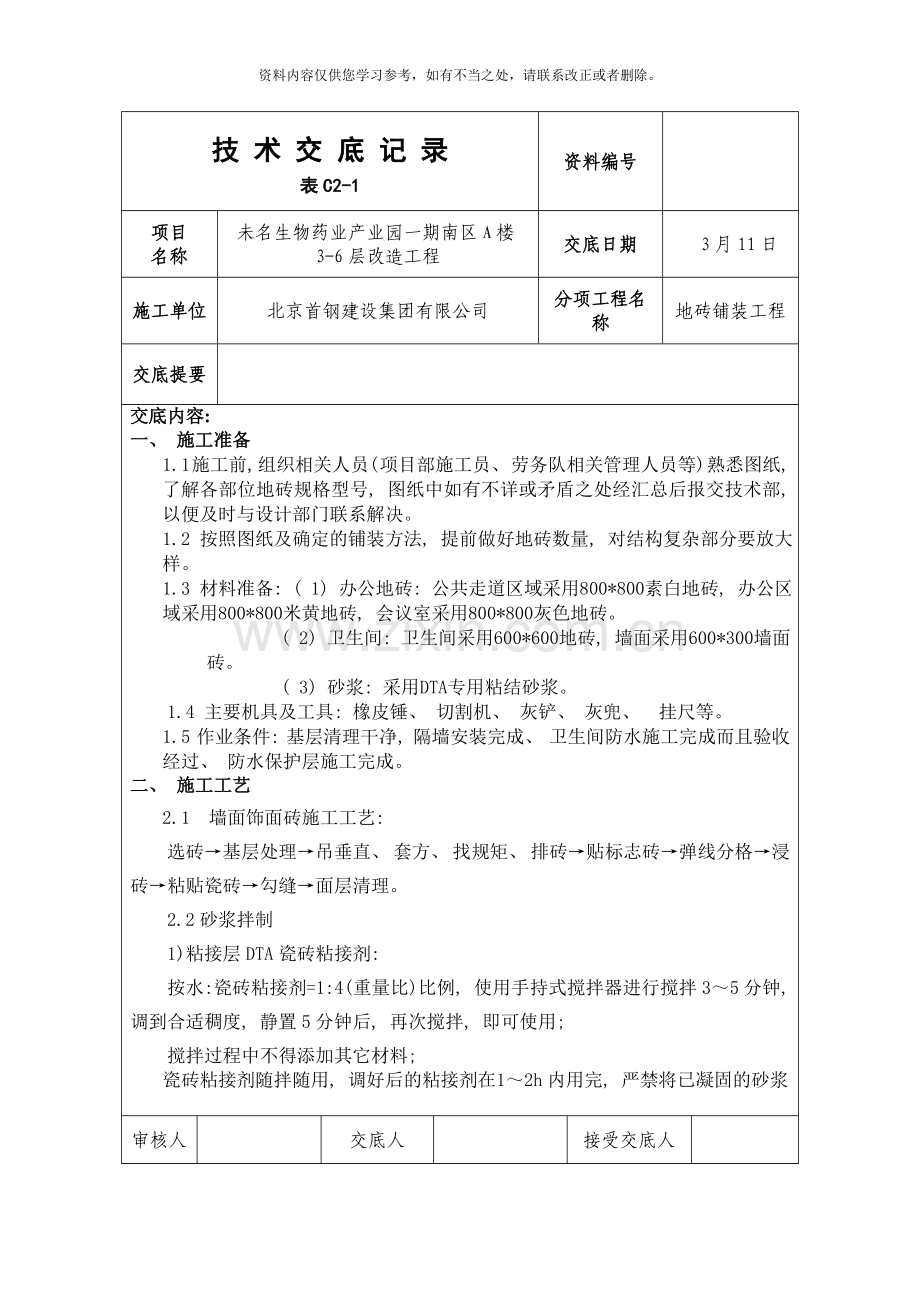

技 术 交 底 记 录
表C2-1
资料编号

项目
名称
未名生物药业产业园一期南区A楼3-6层改造工程
交底日期
3月11日
施工单位
北京首钢建设集团有限公司
分项工程名称
地砖铺装工程
交底提要

交底内容:
一、 施工准备
1.1 施工前, 组织相关人员( 项目部施工员、 劳务队相关管理人员等) 熟悉图纸, 了解各部位地砖规格型号, 图纸中如有不详或矛盾之处经汇总后报交技术部, 以便及时与设计部门联系解决。
1.2 按照图纸及确定的铺装方法, 提前做好地砖数量, 对结构复杂部分要放大样。
1.3 材料准备: ( 1) 办公地砖: 公共走道区域采用800*800素白地砖, 办公区 域采用800*800米黄地砖, 会议室采用800*800灰色地砖。
( 2) 卫生间: 卫生间采用600*600地砖, 墙面采用600*300墙面砖。
( 3) 砂浆: 采用DTA专用粘结砂浆。
1.4 主要机具及工具: 橡皮锤、 切割机、 灰铲、 灰兜、 挂尺等。
1.5 作业条件: 基层清理干净, 隔墙安装完成、 卫生间防水施工完成而且验收经过、 防水保护层施工完成。
二、 施工工艺
2.1 墙面饰面砖施工工艺:
选砖→基层处理→吊垂直、 套方、 找规矩、 排砖→贴标志砖→弹线分格→浸砖→粘贴瓷砖→勾缝→面层清理。
2.2砂浆拌制
1)粘接层DTA瓷砖粘接剂:
按水:瓷砖粘接剂=1:4(重量比)比例, 使用手持式搅拌器进行搅拌3～5分钟, 调到合适稠度, 静置5分钟后, 再次搅拌, 即可使用;
搅拌过程中不得添加其它材料;
瓷砖粘接剂随拌随用, 调好后的粘接剂在1～2h内用完, 严禁将已凝固的砂浆
审核人

交底人

接受交底人

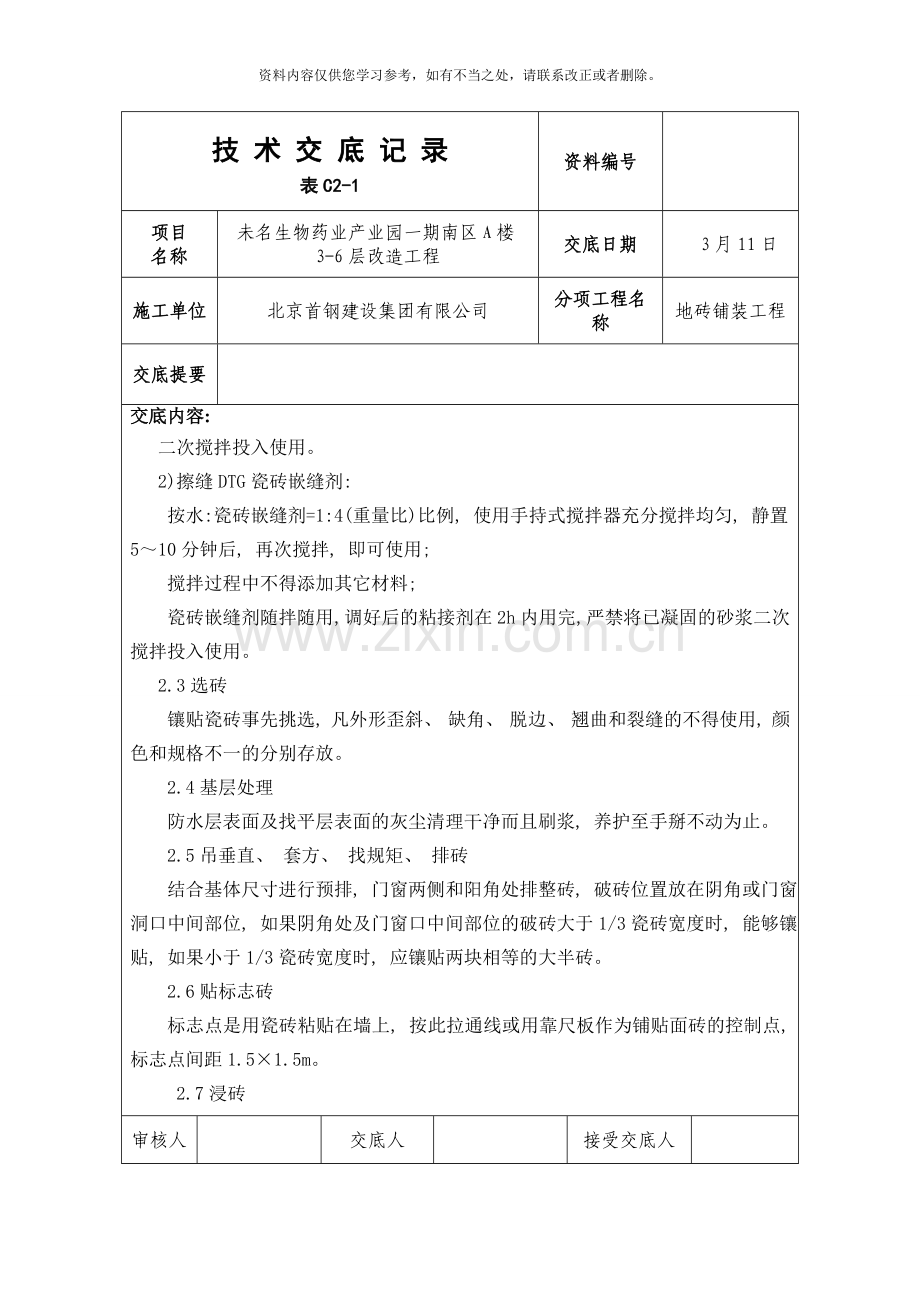

技 术 交 底 记 录
表C2-1
资料编号

项目
名称
未名生物药业产业园一期南区A楼3-6层改造工程
交底日期
3月11日
施工单位
北京首钢建设集团有限公司
分项工程名称
地砖铺装工程
交底提要

交底内容:
二次搅拌投入使用。
2)擦缝DTG瓷砖嵌缝剂:
按水:瓷砖嵌缝剂=1:4(重量比)比例, 使用手持式搅拌器充分搅拌均匀, 静置5～10分钟后, 再次搅拌, 即可使用;
搅拌过程中不得添加其它材料;
瓷砖嵌缝剂随拌随用, 调好后的粘接剂在2h内用完, 严禁将已凝固的砂浆二次搅拌投入使用。
2.3选砖
镶贴瓷砖事先挑选, 凡外形歪斜、 缺角、 脱边、 翘曲和裂缝的不得使用, 颜色和规格不一的分别存放。
2.4基层处理
防水层表面及找平层表面的灰尘清理干净而且刷浆, 养护至手掰不动为止。
2.5吊垂直、 套方、 找规矩、 排砖
结合基体尺寸进行预排, 门窗两侧和阳角处排整砖, 破砖位置放在阴角或门窗洞口中间部位, 如果阴角处及门窗口中间部位的破砖大于1/3瓷砖宽度时, 能够镶贴, 如果小于1/3瓷砖宽度时, 应镶贴两块相等的大半砖。
2.6贴标志砖
标志点是用瓷砖粘贴在墙上, 按此拉通线或用靠尺板作为铺贴面砖的控制点, 标志点间距1.5×1.5m。
2.7浸砖
审核人

交底人

接受交底人

技 术 交 底 记 录
表C2-1
资料编号

项目
名称
未名生物药业产业园一期南区A楼3-6层改造工程
交底日期
3月11日
施工单位
北京首钢建设集团有限公司
分项工程名称
地砖铺装工程
交底提要

交底内容:
将已选好的瓷砖放入净水中浸泡2h以上, 取出晾干至手按砖背无水迹方可使用。
2.8粘贴瓷砖
由下向上粘贴, 在瓷砖背面满抹瓷砖粘接剂, 四边刮成斜面, 厚度5mm, 注意边角满浆, 瓷砖就位后用灰木柄轻轻敲击砖面, 使之与临面相平, 检查瓷砖上口灰缝是否饱满, 不饱满一定要先喂灰饱满。
缝隙2mm, 采用塑料十字卡控制, 以确保灰缝通顺, 随贴随将缝口的灰浆划出。
墙面阳角拼缝用云石机或磨砂机将瓷砖边沿切磨成45°斜角对接, 保证接缝平直、 密实。
阴角大面砖压小面砖, 而且主视线面向, 保证接缝通顺。
粘贴8～10块, 用靠尺板检查表面平整, 并用卡子将缝拨直。
镶贴高度每天1.35m(三块砖高度)。
在砂浆初凝前, 可调整瓷砖的位置和接缝宽度, 初凝后严禁振动和移动瓷砖。
扫去表面灰浆用卡子划缝, 并用棉丝拭净, 镶完一面墙后要将横竖缝内灰浆清理干净。
2.9擦缝
待瓷砖贴完24h后, 用嵌缝浆料满涂缝隙, 再用棉纱蘸浆将缝隙擦平实, 待稍有强度, 用镏子勾缝, 镏子采用3mm不掉色塑料圆线, 保证平滑凹槽2mm, 缝溜完后浇水养护。
2.10面层清理
审核人

交底人

接受交底人

技 术 交 底 记 录
表C2-1
资料编号

项目
名称
未名生物药业产业园一期南区A楼3-6层改造工程
交底日期
3月11日
施工单位
北京首钢建设集团有限公司
分项工程名称
地砖铺装工程
交底提要

交底内容:
待嵌缝浆料硬化后再清洗表面。
2.11地面铺装施工工艺
基层清理→找标高、 弹线→抹找平层砂浆→弹铺砖控制线→铺砖→勾缝、 擦缝→养护→踢脚板安装(墙面贴瓷砖的房间无踢脚板)。
2.12砂浆拌制
1) 地砖找平层DS地面砂浆: 使用连续式混浆机进行搅拌, 搅拌时间不少于3min; DS地面砂浆用水量为粉料的14%～18%(50kg粉料用水7.0～9.0kg); DP-HR抹面砂浆用水量为粉料的16%～20%(50kg粉料用水8.0～10.0kg); 砂浆随拌随用, 拌成后3h内用完。陶粒混凝土采用商品混凝土。
砂浆采用散装干混砂浆; 地砖找平层采用70厚陶粒混凝土或20厚水泥砂浆, 楼梯间采用40厚水泥砂浆找平层, 粘接层采用代号为DTA瓷砖粘接剂, 擦缝采用代号为DTG瓷砖嵌缝剂, 块料踢脚板找平层采用20厚陶粒混凝土、 金属踢脚线基层采用9厘板。
2)粘接层DTA瓷砖粘接剂、 擦缝DTG瓷砖嵌缝剂: 按水:瓷砖粘接剂=1:4(重量比)比例, 使用手持式搅拌器进行搅拌3～5min, 调到合适稠度, 静置5min后, 再次搅拌, 即可使用, 随拌随用, 调好后的粘接剂在1～2h内用完。
3)搅拌过程中不得添加其它材料。
4)严禁将已凝固的砂浆二次搅拌投入使用。
2.13基层处理
基层表面的浮浆、 油污、 杂物等必须清理干净。
2.14找标高、 弹线
审核人

交底人

接受交底人

技 术 交 底 记 录
表C2-1
资料编号

项目
名称
未名生物药业产业园一期南区A楼3-6层改造工程
交底日期
3月11日
施工单位
北京首钢建设集团有限公司
分项工程名称
地砖铺装工程
交底提要

交底内容:
根据墙上的建筑+1000mm水平标高线, 往下测量出面层标高, 并弹在墙上。
2.15抹找平层砂浆
从已弹好的面层水平线下量至找平层上皮的标高, 抹灰饼, 间距1.5m, 然后从房间一侧开始抹冲筋; 有地漏的房间, 应由四周向地漏方向放射形抹冲筋, 并找
好坡度; 抹灰饼和冲筋应使用DS地面砂浆, 厚度为20mm, 楼梯间40mm。
根据冲筋的标高, 将已拌合的DS地面砂浆铺装在冲筋之间, 用木抹子摊平、 拍实, 小木杠刮平, 再用木抹子搓平, 使其铺设的砂浆与冲筋找平, 并用大木杠横竖检查其平整度, 同时检查其标高和坡度是否正确, 24h后浇水养护。
2.16弹铺砖控制线
当找平层砂浆抗压强度达到1.2MPa时, 开始上人弹砖的控制线。根据排砖平面图, 在房间分中, 从纵、 横两个方向排尺寸, 当尺寸不足整砖倍数时, 将非整砖用于边角处, 根据已确定的砖数和缝宽2～3mm, 在地面上弹纵、 横控制线(每隔4块砖弹一根控制线), 并严格控制好方正。
2.17铺砖
铺砌前将砖板块放入半截水桶中浸水湿润, 晾干后表面无明水时, 方可使用。
铺砖应从门口开始排砖, 纵向先铺2～3行砖, 以此为冲筋拉纵横水平标高线,
铺时应从里向外退着操作, 人不得踏在刚铺好的砖面上, 每块砖应跟线找正找直。
将搅拌均匀的瓷砖粘接剂用齿状镘刀均匀涂抹在找平层上, 厚度5mm, 再用齿状镘刀的齿面刮出凹凸槽, 然后进行粘贴, 并按平压实, 地砖可在20分钟内摆正调直。也可将粘接剂抹在地砖的背面, 进行粘接, 厚度5mm。
用木板垫在地砖上, 橡皮锤拍实。
审核人

交底人

接受交底人

技 术 交 底 记 录
表C2-1
资料编号

项目
名称
未名生物药业产业园一期南区A楼3-6层改造工程
交底日期
3月11日
施工单位
北京首钢建设集团有限公司
分项工程名称
地砖铺装工程
交底提要

交底内容:
地砖花纹朝向一致, 顺着房间、 走廊的长方向。
铺地砖时, 一次铺设一间或一部分, 接槎放在门口的裁口处。
门口处采用过门石, 宽度同墙厚。
2.18擦缝
面层铺贴完成24h后进行擦缝, 用硬海绵或刮板把嵌缝浆料批压入地砖接缝, 使嵌缝料满粘缝两侧, 并抹平缝隙表面, 再将地砖面多余的材料刮去, 清洗干净。要求缝内砂浆密实、 平整、 光滑。
2.19养护
地砖铺完48h, 洒水养护, 保持湿润, 养护时间不少于7d。
2.20踢脚板安装
镶贴块料踢脚板时, 踢脚板的立缝应与地面缝对齐, 铺设时应在房间阴角两头各铺贴一块砖, 以此砖上楞为标准挂线, 开始铺, 用20mm厚陶粒混凝土打底压实抹平, 5厚DTA砂浆粘接剂粘贴踢脚板。
安装金属踢脚线时, 木基层板背面要刷防腐剂, 基板与墙面贴紧, 用气钉枪钉木楔, 间距不大于1.5米, 金属面板采用1.2厚拉丝不锈钢饰面, 与木基板胶结, 胶结点间隔不大于0.3米。
三 、 质量要求
(1)主控项目
1)内墙饰面砖的品种、 规格、 图案、 颜色和性能应符合要求。
2)内墙饰面砖粘贴勾缝材料及施工方法应符合设计要求及国家现行产品标准
审核人

交底人

接受交底人

技 术 交 底 记 录
表C2-1
资料编号

项目
名称
未名生物药业产业园一期南区A楼3-6层改造工程
交底日期
3月11日
施工单位
北京首钢建设集团有限公司
分项工程名称
地砖铺装工程
交底提要

交底内容:
和工程技术标准的规定。
3)内墙饰面砖粘贴必须牢固。
4)内墙饰面砖无空鼓、 裂缝。
(2)一般项目
1)内墙饰面砖表面应平整、 洁净、 色泽一致, 无裂痕和缺损。
2)阴阳角处搭接方式、 非整砖使用部位应符合要求。
3)墙面突出物周围的饰面砖应整砖套割吻合, 边缘应整齐。
4)内墙饰面砖接缝应平直、 光滑, 填嵌应连续、 密实; 宽度和深度应符合要求。
5)内墙饰面砖粘贴的允许偏差和检验方法要符合表6-30的规定。
表6-30
项次
项目
允许偏差(mm)
检验方法
1
立面垂直度
2
用2m垂直检测尺检查
2
表面平整度
3
用2m靠尺和塞尺检查
3
阴阳角方正
3
用直角检测尺检查
4
接缝直线度
2
拉5m, 线不足5m, 拉通线用钢直尺检查
5
接缝高低差
0.5
用钢直尺和塞尺检查
6
接缝宽度
1
用钢直尺检查
四、 成品保护
(1)每次瓷砖贴完后, 用棉纱将墙面瓷砖仔细清理干净, 及时清理残留在窗框的砂浆。
(2)顶棚涂料施工时, 及时清理滴在墙面瓷砖上的涂料。
审核人

交底人

接受交底人

技 术 交 底 记 录
表C2-1
资料编号

项目
名称
未名生物药业产业园一期南区A楼3-6层改造工程
交底日期
3月11日
施工单位
北京首钢建设集团有限公司
分项工程名称
地砖铺装工程
交底提要

交底内容:
(3)水电安装时, 不要破坏墙面瓷砖。
五、 安全文明施工
5.1安全管理必须责任到人, 项目部、 劳务队设置专职和兼职安全员, 项目工
程部所有管理人员、 劳务所有管理人员全员参与安全管理。
5.2电箱、 电焊机等用电设备必须有防漏电保护装置, 严禁非电工接线。设备检修时必须切断电源, 机械出故障时, 必须由主管人员检修, 电焊工在操作时戴好绝缘手套。
5.3进入施工现场必须戴好安全帽, 禁止穿拖鞋, 施工现场内严禁吸烟。
5.4施工现场必须有明火作业时, 必须持有用火证并备好水桶或灭火器等消防措施, 派专人看火。电、 气焊作业时, 将作业面上的杂物清理干净, 避免焊渣引起火灾。
5.5地砖轻拿轻放, 严禁重放。
5.6现场严禁打架斗殴。
