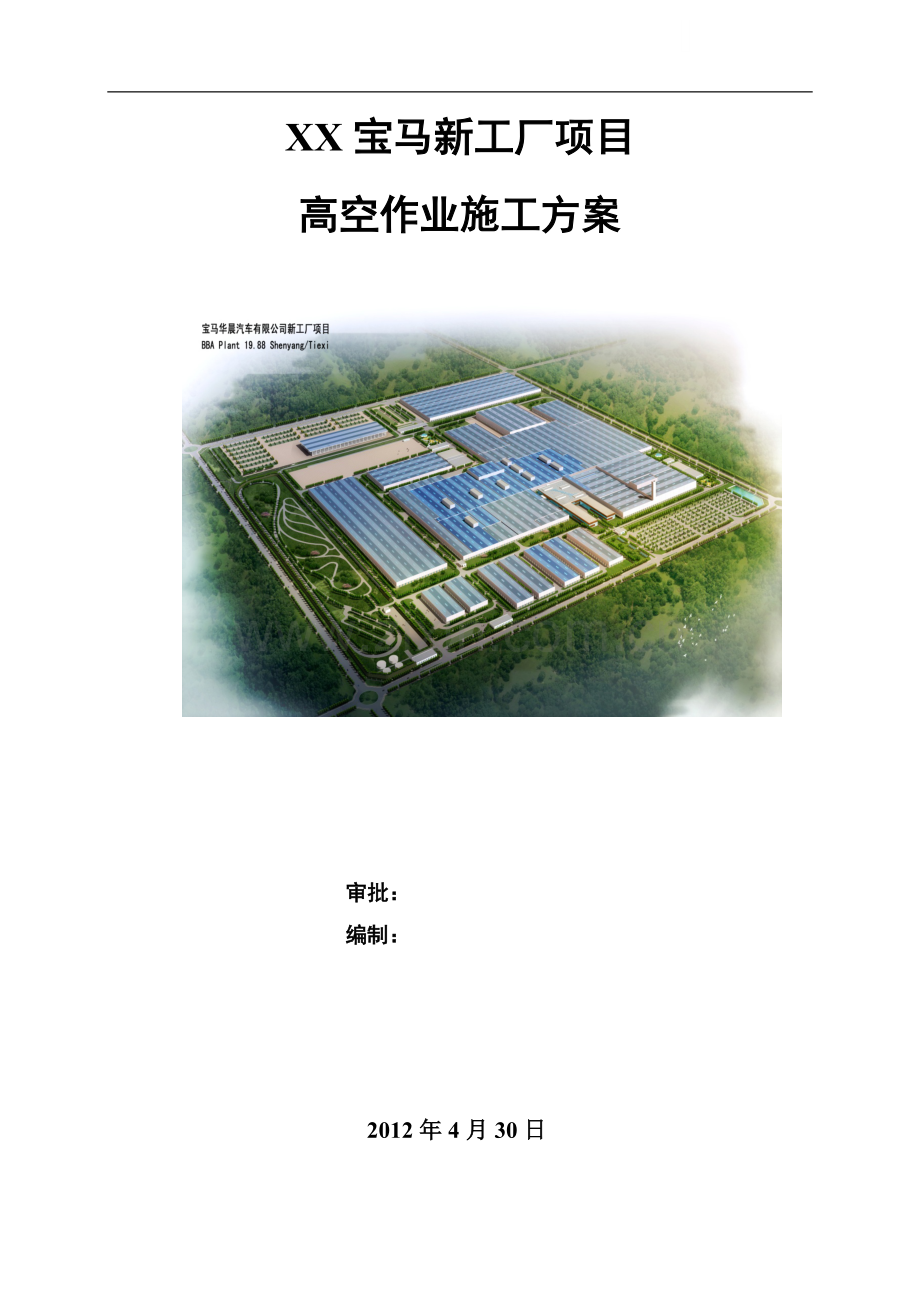

[辽宁]大型厂房工程高空作业施工方案.doc

XX宝马新工厂项目
高空作业施工方案

审批：
编制：

2012年4月30日

目 录
1 编制依据 3
2 工程概况 3
3 工程特点难点 3
3.1 系统多、工程量大 3
3.2 管线安装位置高 3
4 工程管理目标 3
4.1 工期目标 4
4.2 安全目标 4
4.3 环境目标 4
5 施工准备 4
5.1 人力资源准备 4
5.2 施工机具准备 4
6 施工部署 5
6.1 高空作业施工策划 5
7 安全质量措施 8
7.1 安全措施 8
7.2 质量措施 9
8 应急预案 9
8.1 应急预案原则 9
8.2 应急指挥小组及组员职责 9
8.3 应急行动 10

1 编制依据
(1)宝马新工厂项目机电总承包工程招标文件；
(2)宝马新工厂项目机电施工组织设计；
(3)国家现行的相关施工验收规范和操作规程；
类 别
名 称
编号或文号
国家标准
《建筑结构荷载规范》
GBJ9
国家标准
《建筑施工高出作业安全技术规范》
JGJ80-91
国家标准
《建筑施工安全检查评分标准》
JGJ59-99
国家标准
《特殊作业人员安全技术考核管理规则》
GB5306-85
国家标准
《高处作业分级》
GB3608-83
(4)施工现场安全生产保证体系与建筑施工安全技术标准选编；
2 工程概况
XX宝马新工厂项目位于XX市铁西区大潘镇，主车间建筑面积20.2万平米，其中高架仓库面积6600平米。主体厂房为轻钢结构，车间主体为一层，局部二层，各专业机电主管线全部安装于屋架桁架内，厂房内管线安装高度10m以上，高架库处管线安装高度16.5m以上。
本次机电工程施工范围为整个主车间的全部机电安装施工总承包工程，包括暖通、消火栓、自动喷淋、给排水、卫生洁具、压缩空气、天燃气、电气、通讯与网络综合布线在内的所有专业的施工。
3 工程特点难点
3.1 系统多、工程量大
高架库处涵盖了通风空调、消火栓、自动喷淋、强弱电、通讯与网络综合布线在内的多个专业的内容，各专业工程量大；
3.2 管线安装位置高
各机电管线安装高度在16.5m以上，一般升降车高度可以在10米左右高度方便的安装。
4 工程管理目标
4.1 工期目标
(1)在1个半月时间内将该区域内的所有机电管线全部安装完成；
4.2 安全目标
(1) 杜绝重大伤亡事故、因工死亡责任指标为零；
(2) 因工负伤频率在千分之三以下，其中无重伤事故；
(3) 杜绝重大机械事故及急性中毒事故；
4.3 环境目标
最大限度的节约能源、资源；躁声排放达标，昼间噪音小于65dB（分贝）,夜间噪音小于55dB；固体废弃物逐步实现无害化。
5 施工准备
5.1 人力资源准备
（1）人员组织架构及人员职能

岗 位
数量
职 责
项目经理
1
全面负责现场整体工作以及与业主各部门的协调工作
生产经理
1
负责该区域内生产进度；
项目技术负责
1
负责施工措施的部署、开展、监督、检查等工作；
专业工程师
3
负责工字钢等材料的组织进场及组织质量验收；
质检员
1
具体负责脚手架质量验收，保证脚手架质量；
安全员
2
现场安全和文明生产监督管理
5.2 施工机具准备
序号
机具名称
规格
数量
单位
备注
1
汽车吊
25t
1
辆
主吊
2
卡车
12t
1
辆
倒运
3
卷扬机
10t
2
台
牵引
4
工字钢
长度>6.6m
按需
根

5
木板
厚度>50mm
按需
块

6
其他

按需

6 施工部署
6.1 高空作业施工策划
6.1.1 高空作业施工方案选择

方案一 方案二
搭设满堂红脚手架 桁架上搭设工字钢，在工字钢上搭设木板
方案比较
优点
缺点
方案1
牢固；
脚手架用量大，且基本不能二次利用
搭设时间长；
方案2
材料用量少，可以二次利用；

搭设速度快；
牢固；
经过上述两种方案的比较，我们选择第二种方案，即搭设工字钢及木板的方式来完成高空作业平台的工作。
6.1.2 高空作业平台搭设工艺

1）平台纵向每3m敷设一根工字钢（长6.6m），工字钢搭设在桁架上，横向上2跨范围内铺设工字钢，固定；
2）工字钢上铺满木板，用细钢丝将木板固定在工字钢上，间距50mm；
3）平台四周挂起距平台1m高的安全生命线，并在平台下方区域围挂起警戒线；
6.1.3 高空作业平台移动工艺
平台移动用工具
自制套筒
自制滑轮

为方便施工过程中平台上木板及工字钢的移动，利用上述自制钢套筒及滑轮来辅助工字钢的移动，具体移动过程如下：

图1

图2
简单介绍：
工字钢长6.6m,当放置于主桁架上时，桁架每侧均有300mm的富裕量，此时在上图标注套筒及滑轮的部位，用套筒将左侧工字钢跟木板上放置的工字钢连接到一起，在右侧木板处铺设钢管，推动工字钢前行，当套筒部位前行至中间滑轮处时，原木板上的工字钢已转移至第三跨桁架上。

6.1.4 滑轮高度计算

经过计算，工字钢最大变形量为26.5mm，所以选择滑轮高度30mm，当图2中套筒移动到滑轮处时工字钢可以刚好搭接到第三跨桁架上。
7 安全质量措施
7.1 安全措施
7.1.1 安全措施要求
1）搭设前应对工字钢、木板及钢丝绳进行安全检查；
2）必须严格按步骤搭设，并及时与安全员与技术员联系，保证安全度；
3）结构的外边缘拉起8#钢丝绳，作为安全生命线；
4）注意工字钢基础施工的质量，避免发生不均匀沉降，工字钢与桁架应有切实可靠的固定措施，防止工字钢滑动；
7.1.2 平台保护
1）进行机电安装时要防止管道等重物跌落到平台上，使平台承受瞬间冲击；
2）管道安装时严禁以平台作为支撑点；
7.2 质量措施
7.2.1 保证项目
工字钢等所有部件均要有出厂合格证，且质量符合设计要求；
7.2.2 质量检查项目
序号
项目
技术要求
允许偏差
备注
1
120工字钢
长度>6.6m
+0.1m

2
跳板(木板)
厚度>50mm
+5mm

3
8#钢丝绳
通径>8mm
+0.5mm

8 应急预案
8.1 应急预案原则
坚持以人为本、预防为本的原则；坚持保护人员优先、保护环境优先的原则；
坚持统一领导、紧急处置、快速反应、分级负责、协调一致、消除危险的原则；
8.2 应急指挥小组及组员职责
1）领导职责

职 责
总指挥
发布或解除启动项目应急救援院，指挥应急救援；
副总指挥
协助总指挥应急救援的具体工作，协调各组成员具体行动；
通讯联络组
确保与总指挥、副总指挥联系畅通；
负责组织对事发现场的拍照、摄像工作；
技术支持组
确认抢险抢修及避免事故扩大的临时应急方案和措施；
修补实施中的应急方案和措施存在的缺陷；
指导抢险抢修组实施应急方案和措施；
抢险抢救组
实施抢险救灾的应急方案和措施，并不断加以改进；
协助外部救援机构转送受害者至医疗机构；
在外部救援机构未到之前，对受害者进行必要的抢救；
在事故现场建立警戒区域实施交通管制，位置现场治安秩序；
后勤保障组
保障系统内各族人员必须的防护、救护用品及生活物质的供给；

2）组织架构

8.3 应急行动
指挥人员到达现场后，立即了解现场事故情况，划定安全和危险区域，设立标志，实行现场保护，安全警戒，疏导车流，保障救援道路的畅通，维护好现场秩序；
按本预案规定职责明确各应急工作组救援任务，组织救援；
对事故现场进行调查取证，因抢救人员、防止事态扩大、恢复生产及疏通交通等原因，需要移动现场物件的，应当做好标志，采取拍照、摄像、绘图等方法详细记录事故现场原貌，妥善保存现场重要痕迹、物证。
