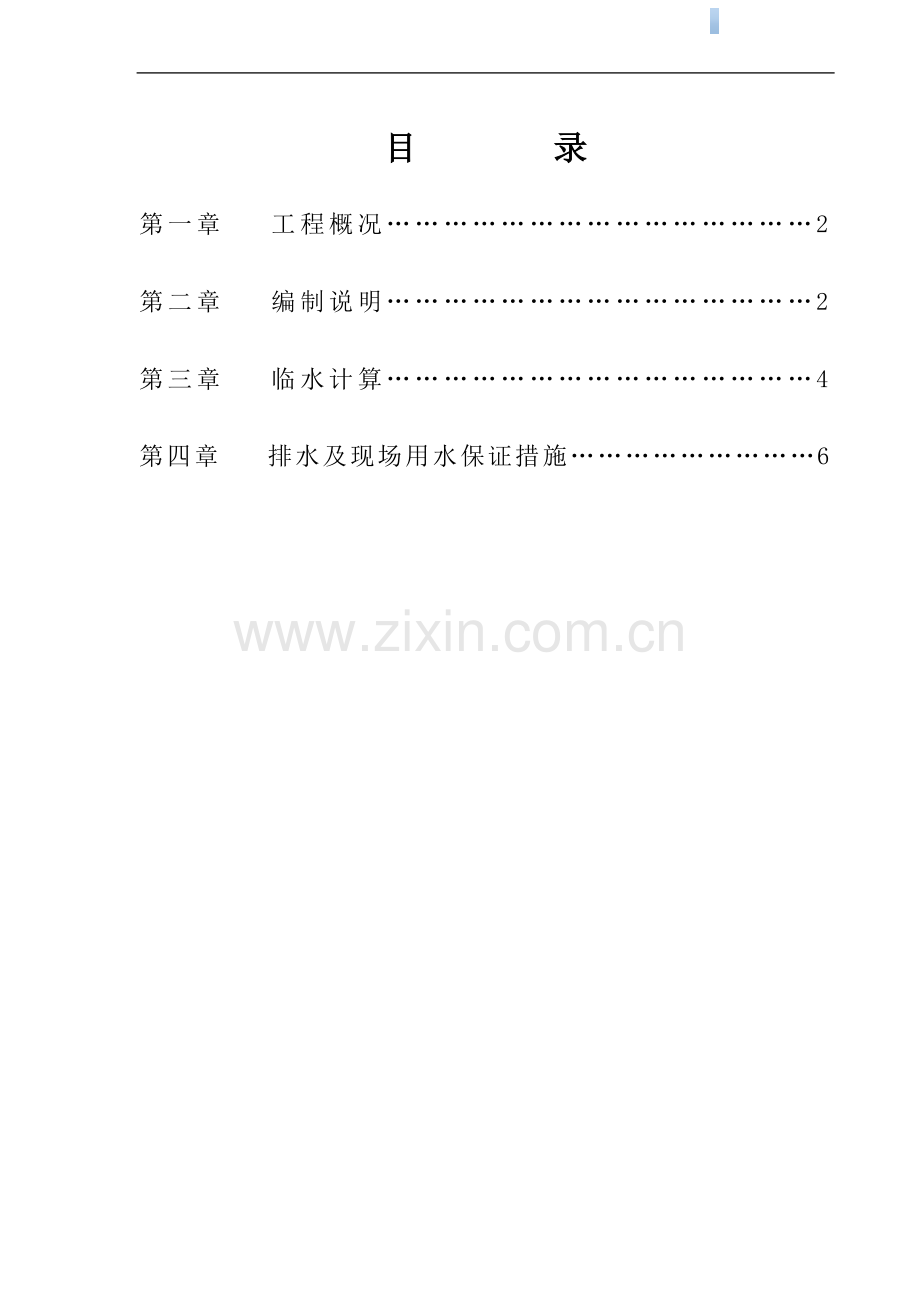

目 录第一章 工程概况2第二章 编制说明2第三章 临水计算4第四章 排水及现场用水保证措施6第一章 工 程 概 况 XXSDK-D-2地块住宅楼、商业（自编号A3栋、A4栋、A5栋、B3栋、B4栋）土建总承包工程位于XXXX以南XXSDK-D-2地块，地处广东省XXXX东南侧，距离广州市中心城区约20公里。工程由3栋建筑层数33层(地上33层、地下2层)，建筑总高均为99.10m的高层(自编号A3、A4、A5)、2栋建筑层数2层(首层与地库负一层镶嵌，二层与塔楼首层镶嵌)，建筑高度为6m的商业(自编号B3、B4)组成，其中B3、B4商业交错镶嵌于A3、A4、A5塔楼之间。以上总建筑面积约101335m2,其中地下室约为31015.42m2，塔楼22270.25m2。B3B4商业面积3509m2。第二章 编 制 说 明一、 编制目的为了规范施工现场的施工用水，编制本工程施工现场临时用水方案。二、 编制依据1. 建筑、结构施工图；2. JGJ46-2005施工现场临时用电安全技术规范；3. 简明施工计算手册（第三版）；4. 建筑施工工程师手册（第二版）；5. 中国建筑工业出版社建筑给水、设计手册6. 业主提供的施工现场平面布置及给水要求。7. XX三期土建总体施工组织设计。第三章 临水计算一、 现场施工用水施工中主要考虑浇筑砼的用水，包括模板冲洗和砼养护用水等，由于采用商口砼，取浇筑砼的全部用水定额N1=300（L/m3），每台班浇筑砼量约为200m3，故取：Q1=200m3，取K1=1.05,K2=1.5。则 二、 消防用水所以总用水量取Q=11+1/23.28=12.64（L/s）供水管径计算取V=1.5m/s，则甲方需提供至少DN120的供水管供现场施工之用。甲方在工地的北面设置了一个水接驳口。三、 消防用水水源、施工用水水池、水泵及管道1、 布设思路本系统的设置主要是施工现场用水和消防用水，由于业主提供的水管水压不能满足高层建筑的施工用水，而且管网内的流量和水位达不到施工现场所需用水量，因此在施工现场邻近增加蓄水池和加压泵，而达到高层建筑施工用水的目的。为此结合现场实际情况，在地库顶板上设置消防用水、施工用水水池，根据施工用水需求情况，本工程设置一个水池，水池净空尺寸为：500050001500，水池采用灰砂砖砌筑370砖墙，内外防水砂浆抹灰，底部30厚防水砂浆抹平压光，周边圆角，水池侧壁按规范要求设置砖柱、混凝土角柱或中部圈梁，增强水池整体性。因水池装满水后的荷载超过楼板设计施工荷载，因此必须在地下室对顶板水池部位顶板进行回顶，回顶采用钢管满堂架，纵横间距800800，步距1400，扫地杆剪刀撑等按规范设置。由接驳点接入管径为DN50水管进入水池，再采用扬程120米高压水泵将水供至各楼层。当施工用时，启动一台加压水泵。如发生火情，可开启高扬程消防水泵同时运行，在加压水泵的出水口增加橡胶接头，为防止设备振动而传动给管道系统，在水泵的出水口加缓冲式上回阀，以保护设备和管道系统不会受到水击的破坏，并且要在出水口增加一根DN50回路水管至蓄水池，起到降压作用。临时用水水管竖向布置沿施工电梯外墙部位布置，其楼层接驳点高度为基面高度的1.1m，接驳管管径可选1522，长度控制在100150之间，开关采用球阀。在各层接驳点设置一个消防栓，其应该优先布置在走道、楼梯附近等明显宜于取用的地点。2、 施工用水平面布置示意图见附第四章 排水及现场用水保证措施施工现场生产积水，通过设置在基坑周边的排水沟流入积水井内经沉淀后排入市政排污管道。地库基坑施工的地下水，由基坑平面用潜水泵引流至临时集水井内，然后由各集水井汇集，排向东北角水区排水主管内，形成地库排水网。地库后浇带积水经汇集沉淀过滤后，用潜水泵抽至顶板蓄水池加以利用。施工楼层供水干线采用D50mm的水管，在每层设一个水笼头，楼层水平供水采用D25mm的镀锌水管。用水施工主管采用DN=50接驳上楼，每单层1个DN=50消防头，1个DN=50水龙头。为了施工用水的可靠性和保障性，使施工生产顺利进行，项目机械队（见下图）组织专门的施工用水管理机构，加强管理。对施工现场的施工人员进行开源节流教育，阐述节约用水的重要性和必要性，使每位员工对节约能源创造效益有正确理解和认识。现场供用水管的安装维修由专业管道工进行，加强巡回检查监护，出现故障及时处理，确保生产、生活用水畅通。
