给排水毕设开题报告.doc

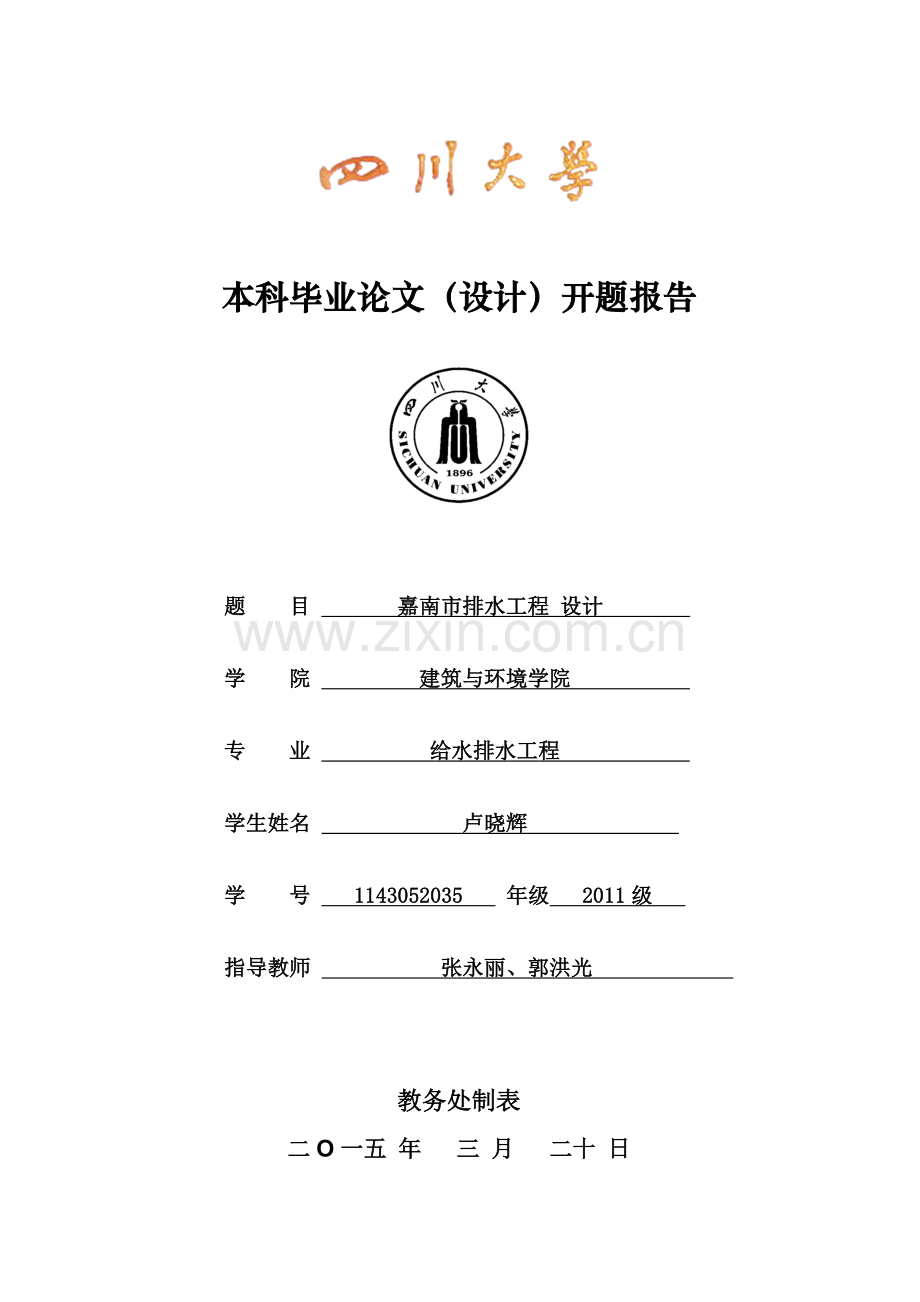

本科毕业论文（设计）开题报告

题 目 嘉南市排水工程 设计
学 院 建筑与环境学院
专 业 给水排水工程
学生姓名 卢晓辉 　
学 号 1143052035 年级 2011级
指导教师 张永丽、郭洪光

教务处制表
二Ο一五 年 三 月 二十 日

选

题

意

义

嘉南市位于四川盆地东北部，地处嘉陵江中游。东邻广安市、达州市、巴中市，南连重庆市，西通遂宁市、绵阳市、北接广元市。该市以嘉陵江为界分成江西、江东两个区。全市水陆空交通齐备，为川东交通枢纽。历史悠久，风光绮丽，气候宜人。自然条件优越，物产资源丰富。
嘉南市在积极发展工业同时，也十分注重城市建设和城市绿化，公园及绿地面积约占市区面积的25%。但城市的排水建设还非常落后，主要靠一些阴沟排除雨水和污水；城市污水也未经任何处理就直接排放。
随着城市人口的增多和工业发展，污水未经任何处理排入河流，近年来对水体和环境的污染日趋严重。为了保护环境和水体，以利渔业、航运和旅游事业的发展，要求对该市污水进行处理，以达到国家规定的排放标准，由于原有排水管渠断面大小，损坏严重，要求重新建造城市排水管道系统。
因此，嘉南市排水工程的设计与修建刻不容缓！

国
内
外
研
究
现
状
概
述

中小型城镇污水处理工程的特点：
1.人口少，用水量标准低，污水处理规模小
2.受区域特性差异、季节因素等影响，用水时变化系数较大，污水水量、水质变化大
3.技术管理人员缺乏及维护管理水平低，经验缺乏
4.由于处理规模小，一般工程工程建设费和运行费用偏高
5.经济发展水平低，经济承受能力弱，可供选择的实用技术少

选用原则：
中小型城镇污水处理技术的选用必须遵循投资省、运行费用低、管理维护简便的经济适用技术，否则建不起、用不起
工艺决定投资、决定运行费用、决定运行的稳定性，处理工艺选择是关键。
必须选择工程投资低、运行成本低、操作简便、易于维护、成熟可靠的处理技术。

主
要
研
究
内
容

嘉南市排水工程设计主要研究内容包括：
1. 排水体制的确定：
合流分流优缺点：采用分流时初降雨水对环境的污染较大，优点是较灵活，一般能满足卫生要求。合流造价要低于分流，缺点是管道较大，晴天时管道流速低，易沉淀，并且雨天对污水厂有冲击，不易于控制管理。
根据嘉南市的地形可以看出，城市被西北-东南的走向的嘉陵江分为两区，并且两区分别有嘉陵江的支流流过，支流的存在对于分流制是很有利的，雨水就近排入附近河流，管段不会很大。嘉陵江对初降雨水的稀释，对环境的危害可以降到很低。
：
2、 污水处理厂位置选择：
根据地形走势来看，嘉南市沿河流地势降低，，垂直于河流方向，向河流地势降低，这对于管道的施工是很好的条件。从地势和根据风向资料，主导风向为北风和西北风来看，污水处理厂建造在城市东南角是最合理的。

3、供水规模计算
污水设计流量包括居住区生活污水设计流量，工业企业生活污水及淋浴污水设计流量，工业废水设计流量，地下水渗入量。
4、排水管道定线
雨水管道依照有利地形，尽快排入河流，可减小排水管径，节省投资。污水管道采用截留式布置系统，主干管沿河流流入污水处理厂。
5、污水处理厂的总体设计
这其中主要包括水处理工艺简述及流程、污水处理工艺方案的确定、排泥处理方案、厂址的选择、水厂的平面布置、水厂的高程布置等。

拟采用
的研究
思　路
（方法、
技术路
线、可
行性论
证等）

根据《城市污水处理及污染防治技术政策》：
日处理能力在10万立方米以下的污水处理设施，可选用氧化沟法、SBR法、水解好氧法、AB法和生物滤池法等技术，也可选用常规活性污泥法。具备较强的除磷脱氮功能的处理工艺，日处理能力在10万立方米以下的污水处理设施，除采用A/O法、A/A/0法外，也可选用具有除磷脱氮效果的氧化沟法、SBR法、水解好氧法和生物滤池法等
氧化沟又称连续循环反应器，是常规活性污泥法的一种特殊形式。有多种构造形式：卡罗塞尔，交替工作式，奥贝尔式，曝气-沉淀一体式。应用范围广，运行管理方便，可不设初沉池和不单设二沉池，曝气与处理效果较好，设计运行得当还可以达到脱氮除磷的作用。缺点是占地广，能耗较高。
SBR法又称序批式活性污泥法，以间歇操作为主要特征，进水，反应，沉淀，排水，闲置，都是在一个池子中进行。其改进工艺：ICEAS(连续进入间歇排水)，CASS以及DAT-IAT工艺。工艺流程简单，基建费用低，出水水质好，在单一的池子里能实现脱氮除磷作用，耐冲击负荷，不易产生污泥膨胀，可实现自动化操作。适合中小型污水处理厂
A/A/O法即厌氧-缺氧-好氧法。利用生物处理方法脱氮除磷，可以获得优质出水，是一种深度二级处理，厌氧释放磷，缺氧脱氮，好氧去除BOD以及吸收磷。注意沉淀池的DO，以防释放磷及破坏厌氧。

污水处理工艺技术经济比较表
项目
氧化沟
SBR
A/A/O
优点

1、流程简单，构筑物少，管理运行方便；
2、可不设初沉池和不单设二沉池；
3、有推流特征，氧容量变化可起到脱氮作用；
4、污泥龄长，无需设污泥消化池；

1、工艺流程简单，基建运行费用低；
2．生化反应推动力大，速度快，效率高，出水水质好；
3．耐冲击负荷强，不易产生污泥膨胀；
4.可实现自动控制

1．总水力停留时间低；
2．不易发生污泥膨胀；
3．运行无需投药，厌氧缺氧池只需轻轻搅拌，运行费用低；
4．脱氮除磷的作用较好。

缺点
占地额面积较大，动力效率低，能耗也高。
主反应区前面缺乏一个厌氧段，除磷的效果不够理想。设备闲置率较高。

脱氮除磷效果难进一步提高
从上表可以看出，三种处理工艺各有利弊，从处理水量和出厂水水质等方面考虑，本工程考虑采用A/A/O工艺。
二氧化氯的杀菌力受pH值的影响小，而且温度升高，杀菌效果增强；能杀死原水中的细菌与藻类，二氧化氯不会与氨氮絮凝，也不会水解，腐蚀性比氯气低。本工程采用现场制备二氧化氯（ClO2）投加。

研究
工作
安排
及进
度

毕业设计进度计划表
序 号
工作内容
计划进度时间
1
熟悉和收集资料设计方案的比较和选择
2周
2
城镇排水水量计算，排水系统分析
1周
3
污水处理厂选址分析比较
1周
4
绘制污水管道平面图
1周
5
水厂设计（处理工艺流程的选择，单项构筑物计算，总平面布置，高程计算）
2周
6
绘制污水雨水主干管纵断面图
2周
7
主体构筑物施工大样图
1周
8
泵站工艺三视图
2周
9
绘制管道总平面图（手绘）
1周
10
整理资料、打印装订
1周

参
考
文
献
目
录

[1].孙慧修，郝以琼.排水工程.中国建筑工业出版社
[2].李圭白，张杰.水质工程学.中国建筑工业出版社
[3].Bruce E.Rittmann Perry L.McCarty著，文湘华，王建龙等译.环境生物技术原理与应用.清华大学出版社
[4]. 《中小型污水处理厂选型》

开 题 报 告 会 议 纪 要
时 间

地点

主持人

参
会
教
师
姓 名
职 务
（职 称）
姓 名
职 务
（职 称）

会
议
记
录
摘
要

记录人：
指
导
教
师
意
见

签名： 　　　　 年 月 日
备注：1、本开题报告除第3页各栏目外，其它栏目均由学生填写。2、填写各栏目时可根据内容另加附页。3、参加开题报告会议的教师不少于3人。
