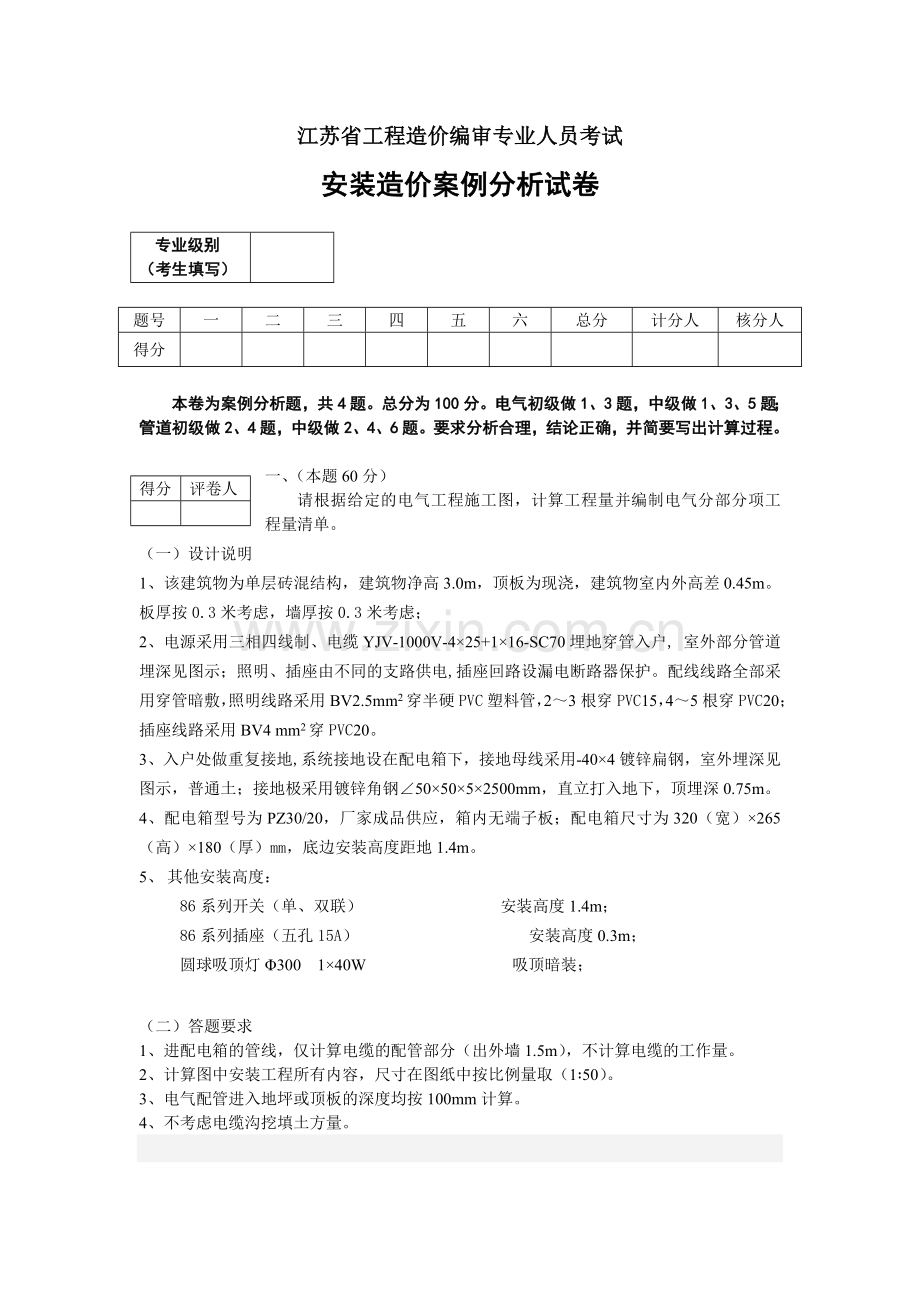

安装造价案例分析试题(徐州).doc

江苏省工程造价编审专业人员考试
安装造价案例分析试卷

专业级别
（考生填写）

题号
一
二
三
四
五
六
总分
计分人
核分人
得分

本卷为案例分析题，共4题。总分为100分。电气初级做1、3题，中级做1、3、5题；管道初级做2、4题，中级做2、4、6题。要求分析合理，结论正确，并简要写出计算过程。

得分
评卷人

一、（本题60分）
请根据给定的电气工程施工图，计算工程量并编制电气分部分项工程量清单。
（一）设计说明
1、该建筑物为单层砖混结构，建筑物净高3.0m，顶板为现浇，建筑物室内外高差0.45m。板厚按0.3米考虑，墙厚按0.3米考虑；
2、电源采用三相四线制、电缆YJV-1000V-4×25+1×16-SC70埋地穿管入户, 室外部分管道埋深见图示；照明、插座由不同的支路供电,插座回路设漏电断路器保护。配线线路全部采用穿管暗敷，照明线路采用BV2.5mm2穿半硬PVC塑料管，2～3根穿PVC15，4～5根穿PVC20；插座线路采用BV4 mm2穿PVC20。
3、入户处做重复接地, 系统接地设在配电箱下，接地母线采用-40×4镀锌扁钢，室外埋深见图示，普通土；接地极采用镀锌角钢∠50×50×5×2500mm，直立打入地下，顶埋深0.75m。
4、配电箱型号为PZ30/20，厂家成品供应，箱内无端子板；配电箱尺寸为320（宽）×265（高）×180（厚）mm，底边安装高度距地1.4m。
5、 其他安装高度：
86系列开关（单、双联） 安装高度1.4m；
86系列插座（五孔15A） 安装高度0.3m；
圆球吸顶灯Φ300 1×40W 吸顶暗装；

（二）答题要求
1、进配电箱的管线，仅计算电缆的配管部分（出外墙1.5m），不计算电缆的工作量。
2、计算图中安装工程所有内容，尺寸在图纸中按比例量取（1∶50）。
3、电气配管进入地坪或顶板的深度均按100mm计算。
4、不考虑电缆沟挖填土方量。

分部分项工程量清单
序号
项目编码
项目名称
项目特征
工作内容
计量单位
工程数量

得分
评卷人

二、（本题60分）
请根据给定的给排水工程施工图，计算工程量并编制给排水分部分项工程量清单。
（一）设计说明
1、 图中标高和管长以“m”，其余都以“mm”计。
2、 给水管采用PP－R管，热熔连接；排水管采用U－PVC塑料排水管，胶水粘接。
3、 给水管穿楼板应设钢套管，套管公称直径比给水管公称直径大二号，套管长度每处按300mm计。
4、 室内给排水管道安装完毕且在隐蔽前，给水管需做水压试验，试验压力1.0MPa；排水管需做灌水试验。
5、 墙厚按0.3米考虑；
6、 除蹲便器采用自闭冲洗阀控制外，其他位置全部采用普通铜质螺纹阀门；
（二）答题要求
1、 计算图示全部给排水工程内容，尺寸在图纸中按比例量取。
2、 楼板厚度按200mm考虑。
3、 计算不包括的内容：管道挖填土、管道支架、管道开墙槽、给水管穿墙套管。

主要材料表

序号
名称
规格
单位
1
自闭式冲洗阀蹲式大便器
De25
套
2
坐式带水箱大便器
De20
套
3
普通瓷质洗手盆
De20
组
4
给水截止阀
De50
只
5
塑料地面清扫口
DN100
个
6
防臭塑料地漏（带水封）
DN50
个
7
小便槽冲洗管
De20
m

分部分项工程量清单
序号
项目编码
项目名称
项目特征
工作内容
计量单位
工程数量

得分
评卷人

三、（本题40分）

请根据本试卷第一题计算内容及下列要求，按照工程量清单计价规范和江苏省安装工程计价表的有关规定，在下面表格中计算分部分项费、措施费、其他措施项目费、规费、税金、工程造价。
1、对第一题计算的全部工程内容进行组价；（也可选择电气配管、一种小电器、接地系统进行组价）
2、主材只列出数量和定额含量，不计入合价。
3、本次考试不计算脚手架搭拆费；临时设施费按1.3%，检验试验费按0.18%；现场安全文明施工措施费按文件规定单独安装工程最高费率计算；预留金1500元；
4、各项措施费、规费、其他项目费在表中直接计算，计算时写明计算过程。
5、税金统一按3.4%计算。
分部分项工程量清单计价表
序号
项目编码
项目名称
项目特征
计量
单位
工程数量
金 额（元）
综合单价
合价

合 计

分部分项工程量清单综合单价分析表
序号
项目编码
定额编号
子 目 名 称
单位
数量
综 合 单 价 组 成 (元)
综合单价
人工费
材料费
机械费
管理费
利润

措施项目清单计价表
序号
项目名称
金 额（元）

合计

其他项目清单计价表
序号
项 目 名 称
金 额(元)

合 计

单位工程费汇总表
序号
项目名称
金 额（元）

合 价

得分
评卷人

四、（本题40分）
请根据本试卷第二题计算内容及下列要求，按照工程量清单计价规范和江苏省安装工程计价表的有关规定，在下面表格中计算分部分项费、措施费、其他措施项目费、规费、税金、工程造价。
1、本题中请对第二题计算的DN100排水管、De50给水管、自闭式冲洗阀大便器工程量的10倍进行组价；
2、主材只列出工程数量和定额含量，不计入合价。
3、本次考试不计算脚手架搭拆费；临时设施费按1.3%，检验试验费按0.18%；现场安全文明施工措施费按文件规定单独安装工程最高费率计算；预留金1500元；
4、各项措施费、规费、其他项目费在表中直接计算，计算时写明计算过程。
5、税金统一按3.4%计算。

分部分项工程量清单计价表
序号
项目编码
项目名称
项目特征
计量
单位
工程数量
金 额（元）
综合单价
合价

合计

分部分项工程量清单综合单价分析表
序号
项目编码
定额编号
子 目 名 称
单位
数量
综 合 单 价 组 成 (元)
综合单价
人工费
材料费
机械费
管理费
利润

措施项目费计算表
序号
项目名称
金 额（元）

合计

其他项目清单计价表
序号
项 目 名 称
金 额(元)

合计

工程造价计算表
序号
项目名称
金 额（元）

合 价

五、（本题20分）：
得分
评卷人

依据图示的内容及建设方提供的工程量清单数据，对表格中的清单计价内容进行审计，并将正确的内容填入“分部分项工程量清单综合单价分析表”的空白行中（表格填写说明：表格中完全正确的行，可以在其下方空白行“项目名称”一列标注“正确”即可；完全错误的行，可用笔在此行上画线表示去掉该行内容即可；凡是有部分错误的行，必须重新将正确的内容完整填写在其下方的空白行中）。本次考试不计算主材价格，只在材料费一列写出主材含量即可。
建设方提供的工程量清单数据（部分室内工程量）分别见下表：

BV－2.5mm2
350米
PVC16
100米
PVC20
50米
配电箱PZ－30
1台
开关（暗装）
5只
插座（暗装）
5只

本工程为新建砖混结构住宅楼，所用配电箱为成套购置，墙上嵌入式安装方式，配电箱尺寸300（宽）×200（高）×180（厚）；穿线管为刚性阻燃塑料管；不考虑端子板安装内容；
300×200×180
BV－2×2.5－PVC16－WC－CC 开关回路
BV－3×2.5－PVC20－WC－CC 插座回路

分部分项工程量清单综合单价分析表
序号
项目编码
定额编号
项 目 名 称
单位
数量
综 合 单 价 组 成 (元)
综合单价
人工费
材料费
机械费
管理费
利润
1
1

配电箱
台
1

2488.89

2-265
成套配电箱安装悬挂嵌入式半周长0.5m
台
1
35.1
25.96

16.5
4.91

主材：配电箱
台
1

1.01

2-317
盘柜配线导线截面2.5以内
10m
1
11.7
22.8

5.5
1.64

2-356
基础槽钢角钢安装槽钢
10m
0.048
48.44
29.86
19.68
22.77
6.78

2-358
一般铁构件制作
100kg
4.8
252.72
112.44
68.34
118.78
35.38

2-359
一般铁构件安装
100kg
4.8
164.27
18.97
51.96
77.21
23

2-362
箱盒制作
100kg
6.8
538.2
163.78
181.42
252.95
75.35

2-376
配电板安装半周长块1.0m以内
块
1
14.04
8.42
3.83
6.6
1.97

2-267
自动空气开关DZ装置式
个
2
23.4
9.43

11
3.28

2-327
无端子外部接线 2.5
10个
5
5.15
12.22

2.42
0.72

2
2

电气配管
m
1

1062.47

2-1118
砖混凝土结构明配刚性阻燃管口径20mm以内
m
150
229.79
163.43
17.99
108
32.17

主材：PVC20塑料管
m
50

1.05

3
3

电气配线
m
1
37.2
12.05

17.49
5.2
71.94

2-1174
管内穿线铜芯导线截面2.5mm2以内
100m单线
3.5
15.44
3.96

7.26
2.16

主材：BV－2.5mm2导线
m
350

1.10

2-1378
暗装开关盒
个
5
11.23
2.56

5.28
1.57

主材：开关盒
个
5

1

2-1377
暗装接线盒
个
5
10.53
5.53

4.95
1.47

主材：插座盒
个
5

1

六、（本题20分）：
得分
评卷人

某新建砖混结构住宅楼室内排水管道清单工程量为：U－PVC塑料管DN100胶粘连接，120米。请审计报价内容，并将正确的内容填入“分部分项工程量清单综合单价分析表”的空白行中（表格填写说明：表格中完全正确的行，可以在其下方空白行“项目名称”一列标注“正确”即可；完全错误的行，可用笔在此行上画线表示去掉该行内容即可；凡是有部分错误的行，必须重新将正确的内容完整填写在其下方的空白行中）。本次考试不计算主材价格，只在材料费一列写出主材含量即可。
分部分项工程量清单综合单价分析表
序号
项目编码
定额编号
项 目 名 称
单位
数量
综 合 单 价 组 成 (元)
综合单价
人工费
材料费
机械费
管理费
利润
1
3001

塑料管（UPVC、PVC、PP-C、PP-R、PE管等）
m
1

451.23

8-156
承插塑料排水管零件粘接直径100mm以内(室内管道)
1m
120
60.32
37.17
0.42
28.35
8.44

主材：U－PVC塑料管DN100
m
120

1

8-231
管道消毒冲洗直径100mm以内
100m
1.2
17.68
22.67

8.31
2.48

8-236
管道压力试验直径100mm以内
100m
1.2
120.38
54.84
16.74
56.58
16.85
