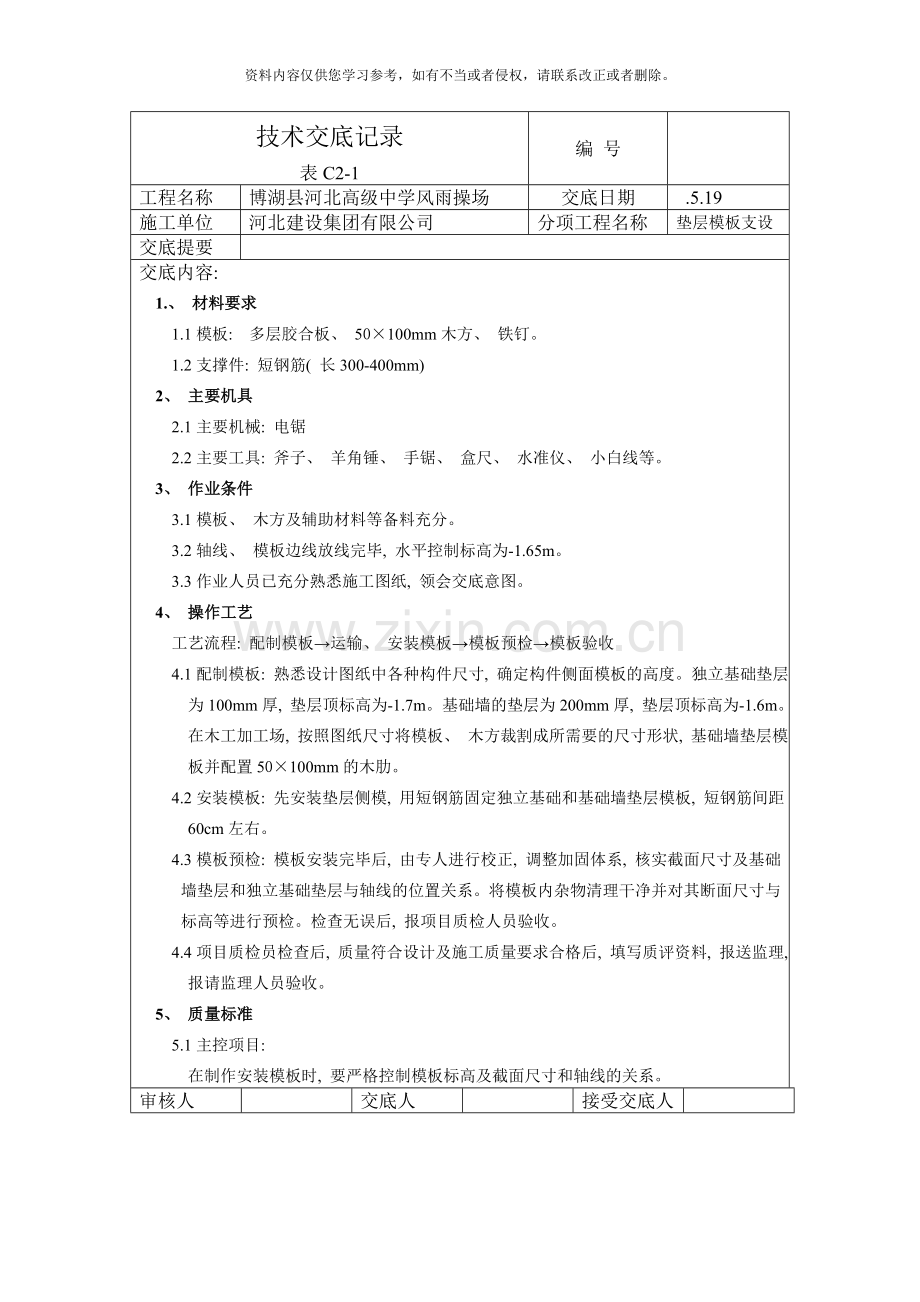

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。技术交底记录表C2-1编 号工程名称博湖县河北高级中学风雨操场交底日期 .5.19施工单位河北建设集团有限公司分项工程名称垫层模板支设交底提要交底内容: 1.、 材料要求1.1模板: 多层胶合板、 50100mm木方、 铁钉。1.2支撑件: 短钢筋( 长300-400mm) 2、 主要机具2.1主要机械: 电锯2.2主要工具: 斧子、 羊角锤、 手锯、 盒尺、 水准仪、 小白线等。3、 作业条件3.1模板、 木方及辅助材料等备料充分。3.2轴线、 模板边线放线完毕, 水平控制标高为-1.65m。3.3作业人员已充分熟悉施工图纸, 领会交底意图。4、 操作工艺工艺流程: 配制模板运输、 安装模板模板预检模板验收4.1配制模板: 熟悉设计图纸中各种构件尺寸, 确定构件侧面模板的高度。独立基础垫层为100mm厚, 垫层顶标高为-1.7m。基础墙的垫层为200mm厚, 垫层顶标高为-1.6m。在木工加工场, 按照图纸尺寸将模板、 木方裁割成所需要的尺寸形状, 基础墙垫层模板并配置50100mm的木肋。 4.2安装模板: 先安装垫层侧模, 用短钢筋固定独立基础和基础墙垫层模板, 短钢筋间距60cm左右。4.3模板预检: 模板安装完毕后, 由专人进行校正, 调整加固体系, 核实截面尺寸及基础墙垫层和独立基础垫层与轴线的位置关系。将模板内杂物清理干净并对其断面尺寸与标高等进行预检。检查无误后, 报项目质检人员验收。4.4项目质检员检查后, 质量符合设计及施工质量要求合格后, 填写质评资料, 报送监理, 报请监理人员验收。5、 质量标准5.1主控项目: 在制作安装模板时, 要严格控制模板标高及截面尺寸和轴线的关系。审核人交底人接受交底人1、 本表由施工单位填写, 交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时, 应填写分项工程名称栏, 其它技术交底可不填写。技术交底记录表C2-1编 号工程名称博湖县河北高级中学风雨操场交底日期 .5.19施工单位河北建设集团有限公司分项工程名称垫层模板安装交底提要交底内容: 5.2一般项目: 5.2.1模板接缝处应粘海绵条或胶带纸, 使模板接缝处严密不漏浆, 在浇筑砼前, 模板浇水湿润; 5.2.2模板安装前应刷隔离剂, 模板与砼的接触面平整、 干净; 5.2.3浇筑砼前, 模板内清理干净无杂物; 用作模板的垫层平整光洁, 无下沉、 牢固、 裂缝等缺陷。5.2.4独立基础垫层、 基础墙垫层模板安装允许偏差如下: 5.2.4.1轴线位移允许偏差5mm, 用钢尺检查; 5.2.4.2垫层模板上表面标高允许偏差5mm, 用水准仪、 拉线检查; 5.2.4.3垫层截面内部尺寸允许偏差10mm, 用钢尺检查; 5.2.4.4相邻两板表面高低差允许偏差为2mm, 用直尺和钢尺检查; 5.2.4.5表面平整度允许偏差5mm, 用塞尺检查; 6、 成品保护6.1模板安放后及时定位加固。6.2保持模板内无锯末、 土块等杂物。 7、 应注意的质量问题垫层边不直、 垫层侧面鼓出、 垫层尺寸偏移: 模板支设系统应有足够强度及刚度, 防止浇筑砼时模板变形。8、 安全措施8.1模板严禁乱扔乱放, 以免砸伤她人。传递模板、 工具时不能脱手, 并注意附近人员。8.2带钉子的木方, 随用随订并注意存放, 以免扎脚。8.3使用圆盘锯前应进行检查, 锯片不得有裂口, 螺丝应上紧: 操作站在锯片一侧, 禁止站在与锯片同一直线上, 手臂不得跨越锯片。 审核人交底人接受交底人1、 本表由施工单位填写, 交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时, 应填写分项工程名称栏, 其它技术交底可不填写。
