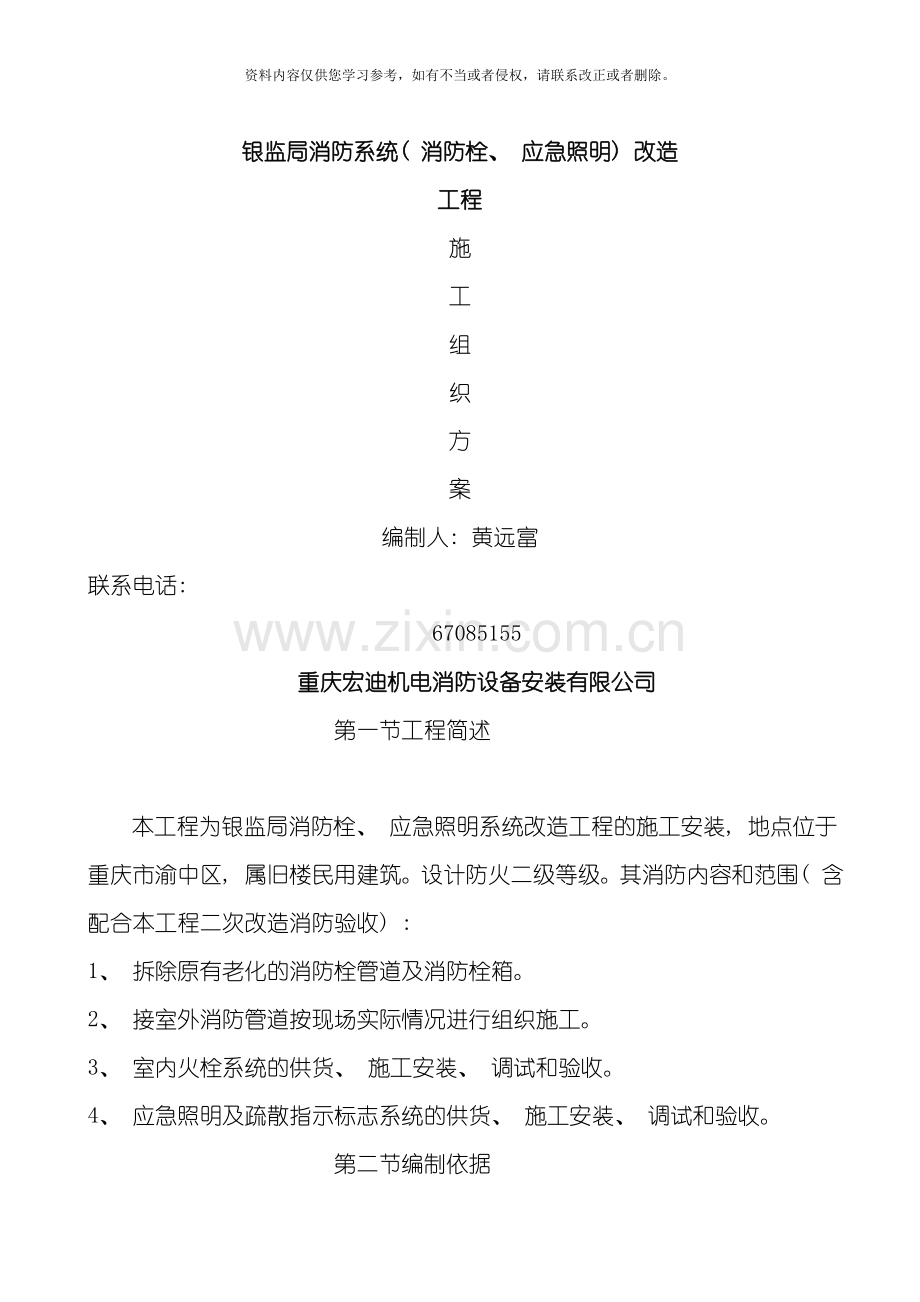

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。银监局消防系统( 消防栓、 应急照明) 改造工程施工组织方案编制人: 黄远富联系电话: 67085155重庆宏迪机电消防设备安装有限公司第一节工程简述本工程为银监局消防栓、 应急照明系统改造工程的施工安装, 地点位于重庆市渝中区, 属旧楼民用建筑。设计防火二级等级。其消防内容和范围( 含配合本工程二次改造消防验收) : 1、 拆除原有老化的消防栓管道及消防栓箱。2、 接室外消防管道按现场实际情况进行组织施工。3、 室内火栓系统的供货、 施工安装、 调试和验收。4、 应急照明及疏散指示标志系统的供货、 施工安装、 调试和验收。第二节编制依据1、 电气装置安装工程电缆线路施工及验收规范( GB50168-92) 。2、 电气装置安装工程电气照明装置施工及验收规范( GB50295-96) 。3、 给排水管道工程施工及验收规范( GB50268-97) 。4、 本公司的施工经验及施工技术成果。5、 本公司的技术力量、 施工机具装备情况、 施工管理模式和施工管理制度。第三节管理机构及施工人员配备1、 施工管理模式: 我公司的管理模式是以工程项目为核心的企业生产经营管理体制, 公司对工程项目实行两级管理即公司和项目经理部两级管理。2、 公司的管理机构及职能2.1公司的管理机构见下表: 2.2公司的管理职能: 公司负责全面履行施工合同及后勤保障工作, 按工程的实际需要组织调配施工人员和施工机具, 保证工程设备和工程材料的供应, 解决工程中出现的重大技术问题, 对工程质量、 工程进度、 安全生产、 工程成本进行监督控制, 保证工程施工所需的资金, 负责职工的技术培训和技术考核, 决策工程的重大问题, 组建并认命项目经理部。3、 项目经理部的组织机构及职能3.1项目经理部的管理机构见下表: 4、 项目经理部的职能: 代表公司全面负责施工现场的组织管理工作按设计施工图和施工组织设计( 或施工方案) 组织施工, 编制施工进度、 物资等各项施工计划, 贯彻公司的各项管理制度, 搞好工程项目的内部成本核算, 抓好工程质量、 进度、 安全、 文明施工的管理, 密切与建设单位、 监理工程师的工作联系, 协调本公司与其它兄弟施工单位之间的施工配合, 确保工程的全面实现。5、 施工队的组成及劳动力计划5.1施工专业分为三个, 一个电气施工队、 一个防排烟施工队和一个管道施工队, 由持证的高、 中级技工担任各专业施工队的队长。5.2劳动力计划: 按系统分区分段进行施工, 各专业施工人员分批投入, 本工程劳动力需用计划如下: 序号工种人数备注1管道工102焊工43氧割工34油漆工35调试26电工107机械维修工3施工设备维修8杂工6第四节工程管理目标1、 工程质量目标: 工程质量一次性验收合格。2、 工程工期目标: 合理安排工期, 主动配合土建单位及相关专业的施工单位, 确保建设单位总工期目标的提前实现。具体工期按建设单位的要求确定。3、 安全、 文明施工目标: 无死亡、 重伤事故, 无重大设备、 火灾事故, 轻伤率控制在0.5%以内。严格执行安全、 文明施工的技术措施, 创立文明施工单位。4、 施工成本控制目标: 人工费控制在预算定额内, 工程材料利用率控制在90%以上。第五节 施工设备、 测试仪器计划1、 施工设备、 测试仪器的准备1.1在施工队伍进场前做好施工设备、 测试仪器的检查、 维护、 保养工作, 施工期间配备2名机械维修工负责施工机具的维修工作, 以保证施工设备在施工期间的正常使用。1.2工程检测仪器在使用前按规定做好检验并符合有关的技术要求。2、 施工设备计划2.1根据本工程的工程量、 施工进度计划和施工工艺, 配备如下施工工具及测试仪器: 序号设备名称规格型号单位数量1氧割设备套32交流电焊机250A台43台式钻床16台24套丝机80mm台25套丝机100mm台16型材切割机400mm台37电动试压泵台28电锤台59手提砂轮机台410手枪电钻13mm台511葫芦2t台212万用表MF47只613兆欧表ZC25-4只214水平尺250mm把415角尺300mm把416消防验收检测仪套117对讲机对318日探专用测试仪台12.2施工机具进场计划: 施工机具在完成临时设施后进场。第六节工程设备及工程材料供应1、 工程材料进场时间要求: 工程材料的供应满足施工进度计划需要, 进场时间按施工进度计划按时到位。2、 工程设备、 工程材料的保管: 到达施工现场的工程材料均由建设单位现场代表和监理工程师验收签字认可, 并按指定位置堆放整齐由施工单位负责保管。第七节临时设施计划1、 施工用地: 由土建单位在已建好的建筑内指定场地, 由施工单位自行搭建库房和施工场地。2、 施工用电: 由土建单位提供临时电源接入点。3、 施工用水: 由土建单位提供临时用水接入点。第八节施工技术准备及技术措施1、 施工技术交底1.1在设计院对设计施工图进行技术交底后, 由公司技术部对项目经理部的技术负责人和各专业的工长进行施工技术交底并形成书面的交底纪要。1.2施工技术交底的主要内容1.2.1施工中的技术难点、 重点和特殊要求。1.2.2施工的工艺流程及施工工艺。1.2.3质量控制的技术措施。1.2.4安全文明施工的技术措施。2、 技术措施2.1根据本工程的特点编制管道及电气工程的施工工艺和施工方法。2.2材料起吊就位应根据现场通道的具体情况和材料重量制定, 就位的技术措施, 报建设方审定后执行。2.3在易燃、 易爆场地施工前, 应根据现场的具体情况补充制订消防技术措施, 报建设单位审定后, 才能动火施工。3、 图纸修改3.1未经甲方、 监理、 原设计单位同意不得随意修改施工图。3.2如因材料代换或图纸有错误等原因, 应即时以核定单的形式提出, 办理了必要的签字认可手续后方可继续施工。第九节施工工艺及施工方法1、 消防管道施工1.1管道施工程序1.2所有管材、 管件、 阀门、 焊条均需具有出厂合格证及质量证明书, 并将相应资料备齐, 报请监理复核确认后方可使用。1.3管道上用的阀门应进行抽查, 对抽查阀门进行强度和严密性试验, 试验介质为水, 阀门强度试验压力为公称压力的1.5倍, 严密性试验压力为公称压力, 试验时间5分钟, 强度试验的阀门壳体、 填料无渗漏为合格, 严密性试验的阀瓣密封面不漏为合格。1.4凡靠墙或靠柱明敷的各立管安装, 其管外壁到墙或柱面的净距离即按管径32mm为2535mm; DN40mm时,应为3050mm。立管穿楼板应加钢性套管, 套管直径应比管道直径大两级规格, 套管应高出地面3050mm。立管上的接口不许接装于套管内。在管道安装完毕后, 套管和管道间隙应用石棉绳填塞密实。1.5各管道的立、 干管在施工过程中应严格地做好防堵工作, 对一个作业日不能完成而需连续作业的管道丢口处, 则按管径100mm的采用人工制作的盲板临时封口处理,对100mm的管径采用丝堵方法。1.6丝接钢管安装的重点应放在把好调直、 切断、 套丝及螺纹连接等工序的关口上, 钢管螺丝加工采用电动套丝机, 并专人操作实施。1.7经加工后的螺纹钢管, 应达到端正、 光滑、 无毛剌、 无掉丝和缺丝的要求后, 才能连接于管路中。接口处应做好麻丝和白厚漆沾白油作填料的工序, 管螺纹与连接件拧紧后的外露丝扣限数在2扣内。1.8各管径管道与其支架设置间距应符合规范要求。公称直径(mm)253240506580100125150200250300距离(m)3.544.55666.5789.511121.9焊件下料采用机械方法为宜, 如用气割下料时, 应留有加工余量, 以除去淬硬层和过热金属, 气割切成的坡口, 应将割口面上的氧化皮溶渣, 飞溅物清理干净。1.11钢管焊接安装, 管壁小于或等于4mm可不开坡口, 大于4mm开坡口其接头型式如下图: ( g-管壁厚、 b-焊缝间隙、 p-焊缝钝边尺寸、 a-焊缝坡口角度) g4mmb=1mm2mmg4mmb=1mm3mmp=1mm2mma=30351.10为保证水平管子间的焊接在一条直线上, 应采用定心夹持固定方法来对管子, 并用直尺和样板尺检查其平直度, 其允许偏差为管子壁厚的1/5, 对已做好核正确管道, 可先点焊定位, 经检查校直后, 方可施焊。焊口处不得出弯, 组对时不得错口, 点焊定位, 一段分上、 下、 左、 右四处点焊, 经校验调直后, 尽可能用自由转动方法进行焊接, 其允许偏差不超过管子壁厚的20%, 且不超过2mm。1.11焊接前, 应将对焊接的两管端50mm范围内的泥渣、 油脂、 污锈等清理干净, 焊接焊缝必须达到一定的洗涤, 但焊内底不得超过管壁内表面, 更不允许在内表面产生焊瘤。1.12对纵横焊缝, 两管端纵焊缝起点应错开1/41/2。1.13法兰与钢管的搭焊, 应保证法兰端面和管道的中心线相垂直, 钢管插入法兰内应留出距法兰密封面等于管壁厚的1.31.5倍的长度, 以便于焊接。1.14立管支架采用角钢做成, 如图所示1.15水平主管采角钢做成如图所示1.16水平支管采用如图所示2、 消防应急照明施工2.1电气施工程序2.2所有室内应急照明疏散指示系统的线路保护采用穿钢管明敷或阻燃PVC管暗敷设, 从控制中心至各楼接线箱采用金属桥架, 从各接线箱到现场位置采用金属桥架、 钢管或阻燃PVC管。2.1应急照明线管敷设, 根据施工现场走向, 结合实际确定管路位置, 防止和正常照明及其它的位置打架。2.2管路在天棚内敷设, 按明管要求施工, 横平竖直, 其弯曲半径6D, 并按规范加装过线盒, 无法加过线盒时, 加大一线管径处理, 管道固定点均匀, 管径与管卡的最大允许间距为下表: 配管1620mm2532mm最大间距1m1.5m转弯处及线盒两端处的管道应固定, 其接头采用管件, 接线盒和开关盒处的连接必须用锁帽。2.3管内穿线, 先清扫管内和盒内杂物, 并加护圈, 不得有扭绞, 管内严禁接头, 盒内连接必须采用焊接( 或端子) 连接。配管和穿线按下表进行: 直径1520最多线数4X1mm28X1mm22.4消防应急照明线采用现场就近的位置接于公共照明线路上, 配合万用表及对讲机, 并进行编码管设置。加快对线施工速度和准确可靠性。第十节 工期进度计划及保证措施1、 工期计划1.1计划开工时间, 配合土建施工单位主体工程施工进度进行施工, 具体可按建设单位要求, 合同签订后即可派人进场配合土建单位的施工进度进行施工。1.2工期计划: 按建设方要求配合土建竣工工期同期完成。2、 施工总进度计划: 见附件施工进度计划表, 具体安排按甲方意见和土建及装修单位的施工进度安排补充编制, 报甲方审定后执行。3、 各分部分项工程的施工工序见下图: 4、 工期保证及限期赶工措施4.1根据甲方要求和土建单位的施工进度计划, 即时调整管道安装的施工进度计划及各段各部位的施工先后顺序。4.2先确定标高, 与土建、 水电等专业会审施工图, 确定或调整各专业的安装标高。4.3进场后即与土建单位衔接配合清理施工工作面。4.4加强施工进度计划管理, 在施工总计划的前提下, 根据施工现场的具体情况制订月计划和周计划, 并确保周计划和月计划的完成。4.5提前做好物资供应工作, 合理调配资金, 保证施工所需的物质及资金的及时到位以满足施工进度计划的要求。4.6技术措施, 技术准备工作提前完成, 作好图纸会审交底工作, 避免重大设计变更。4.7密切与建设单位、 设计单位以及相关专业施工单位的联系, 加强协调配合以利工程的顺利完成。5、 月实际完成工作量报表和进度计划报表5.1每月定期向建设单位和监理工程师报送当月实际完成工程量的形象进度报表。5.2每月定期向建设单位和监理工程师报送下月的进度计划表, 并按照审批的计划执行。第十一节工程质量保证措施1、 质量目标和质量保证方针1.1质量目标: 工程质量一次报验合格。1.2质量保证方针: 建立健全保证体系, 强化质量管理和质量保证, 从材料供应到施工的全过程以及售后服务都纳入质量控制。2、 质量保证体系2.1我公司对工程质量实行四级控制, 总经理是第一负责人, 以下是公司质检部、 工程部和公司维修部, 工程项目经理和质检工程师、 施工队质检员、 班组自检及互检, 按公司施工质量管理办法层层落实, 各级( 特别是项目管理) 班子的质量责任制, 建立具有实效的项目工程质量保证体系。2.2质量保证体系见下图: 3、 质量保证措施3.1质量控制点一览表序号质量控制点质量控制见证表卡1设备、 材料供应材料质量证明书、 合格证2电气配管穿线检查测试3管道系统吹扫、 试压4隐蔽检查记录5系统调试3.2各质量控制点要严格按有关标准、 规范及设计图要求把关检查, 对各质量控制点要做检查上工序, 保证本工序, 服务下工序, 对检查不合格的质量问题, 下道工序不得继续施工, 必须返工合格后方可继续施工。3.3出现质量问题及时分析原因, 制订出整改方案定期整改并落实到人, 直至达到工程质量目标的要求。4、 质量保证纪律4.1制定切实可行的施工工艺及施工方法, 并严格遵照执行。4.2严格按照施工图、 施工规范和质量评定标准组织施工, 图纸修改和材料代用必须在施工前办理好签证手续。4.3现场施工人员必须虚心接受建设单位及各级质监人员的监督和检查。4.4隐蔽工程, 在隐蔽前必须经建设单位、 监理人员检查验收合格后方可隐蔽, 否则必须整改。5、 物资供应的质量保证5.1材料到达现场经施工方验收合格后, 报建设单位和监理工程检验认可并办理相关验证认字手续后, 方可使用, 并由施工方负责保管。5.2所有工程设备及工程材料必须做到有质量保证书, 使用说明书, 产品说明书, 产品合格证等资料齐全, 并符合施工图的技术质量要求。5.3由乙方采购的材料, 均需建设单位认质量、 认厂家。5.4材料进场不能及时安装, 应进入现场临时库房保管, 采取一定的保护措施, 要科学、 合理地码放在指定的地点保管好, 避免倒塌碰坏。6、 不良产品的质量控制6.1施工过程中或竣工后发生的不良产品, 采取如下程序进行质量控制: 发生不良产品设置标志记录隔离评审分析原因不合格产品处理。6.2不良产品评审工作由公司质检部负责, 会同项目经理部、 质检工程师、 质检员进行, 评审结果由公司总工程师审定。6.3不良产品经评审后, 如属产品质量”保证项目”范畴构成工程质量隐患的, 应停止使用, 立即进行更换, 如属一般质量问题, 经整改合格后, 方可使用, 并记录使用部位, 形成质量处理记录存查, 纳入竣工资料。7、 检验、 测试的质量控制7.1检验、 测试的仪器仪表和测量工具, 在使用前按国家有关规定进行校验以保证其精确度。(2)工程质量检验人员均执证上岗。7.2质量控制点的检验、 测试由公司质检部、 项目经理部质检工程师, 质检员共同进行, 检验、 测试结果由公司质检部认定。8、 技术、 质检资料的质量保证8.1工程所有的技术资料, 质检资料以及材料、 设备的质保书合格和竣工资料由专人负责整理和保管。8.2与施工同步, 即时完成施工检验记录和质检表卡签证手续。8.3技术、 质检资料的收集, 记录和签证手续, 按重庆建管发199417号文重庆市建筑安装工程技术文件材料管理办法的规定办理。9、 售后服务9.1我单位将对用户终身服务, 保修期定为2年, 超过保修期任只收取成本费的有偿服务。9.2我单位设有专职维修工, 负责售后服务工作, 采取定期和不定期的上门维修服务。9.3我公司有健全的售后服务体系, 专门负责工程完工并交付用户后的服务工作, 如维修, 用户回访质量信息反馈等。第十二节安全、 文明施工措施1、 安全技术规范: 认真贯彻国家劳动安全法律、 法规, 在施工过程中必须遵守并严格执行以下安全技术规范: 1.1建筑施工安全检查标准( JGJ59-99) 1.2施工现场临时用电安全技术规范( JGJ46-88) 1.3建筑施工高处作业安全技术规范( JGJ90-91) 1.4建筑安装机械使用安全手则( 本企业标准) 1.5施工安全技术操作规程( 本企业标准) 2、 安全、 文明施工纪律进入施工现场的人员, 必须自觉遵守以下安全文明施工纪律: 2.1施工人员必须遵守建设单位和土建单位制定的有关安全文明施工的规定, 严禁违犯。2.2尊重建设单位安全部门的管理和当地治安机关对安全工作的领导。2.3做到”安全第一”, 凡是安全施工问题没有解决, 宁可暂时停止施工。2.4施工现场的人员应佩戴公司的胸牌标志, 进出现场的物资应在建设单位办理手续。3、 安全教育和安全检查3.1施工人员进入施工现场前应进行安全教育, 由安全负责人向施工人员进行安全知识和安全技术规范的培训, 让每个施工人员都牢固树立”安全第一, 预防为主”的思想。3.2除日常的安全检查外, 每周定期召开安全会议, 对安全工作进行检查, 严禁违章作业, 对造成安全事故的责任人, 将给予行政处分, 严惩的要报送当地劳动安全部门追究其责任。3.3设置专职安全员在施工现场和物流通道巡回检查, 以确保施工人员和非施工人员的安全。3.4在容易引起事故的地方, 设置明显的安全标志。4、 防火安全措施4.1在易燃、 易爆场地施工时, 根据现场的具体情况, 编制防火安全措施, 报建设单位审批后方能动火施工。4.2离开施工现场时, 应作安全检查, 并关闭一切火源, 施工电源。4.3氧气、 乙炔瓶分别存放在指定地点。使用时氧气瓶和乙炔瓶的距离应大于8米, 防止倾倒, 距离明火应大于15米。5、 高空作业安全措施5.1脚手架在使用前必须检查是否牢固及翘头现象。5.2使用高登或楼梯作业时, 应有防滑措施, 具有专人监护。5.3高空作业超过3米时, 应挂安全带。5.4高空作业时, 不得随意将工具和材料放在脚手架上或管道顶部。5.5吊装设备、 材料时, 吊装物下严禁站人。6、 施工用电安全措施6.1施工现场临时用电必须由电气技术人员现场勘察并计算施工用电负荷, 确定配电箱的位置和线路走向, 施工用电的安装、 维护由专业电工负责。6.2使用电动工具、 电动设备时, 应首先检查有无漏电现象, 开关应靠近操作部位, 便于切断电源。6.3在光线不足的潮湿场地施工时, 照明电压不得大于36V。6.4电动工具、 电动设备使用完毕后, 应即时切断电源。6.5电动工具应保护接地。7、 防噪声、 防扰民及环境保护措施7.1合理安排施工作业计划, 防噪声、 防扰民, 噪声大的施工作业, 严禁在晚上8点以后施工, 严禁在施工现场大声喧哗。7.2电焊施工, 夜间应采取遮挡措施防弧光。7.3进入施工现场的运输车辆严格规定时间, 在指定的物流通道行驶, 并停放在指定的地方, 不得乱停。7.4进入施工现场的材料, 分品种、 规格在规定的场地堆码整齐, 做到工完、 料尽、 场地清, 随时保持场地的清洁。7.5搞好施工现场及周边的环境卫生, 随时清理现场的边角余料和建筑垃圾, 建筑垃圾采取集中堆放, 统一搬运, 以保证周边环境的清洁和通道的畅通。7.6设备、 材料、 建筑垃圾要在规定的时间和指定的物流通道进出。7.7施工现场、 物流通道设置警示牌和禁通标志, 以确保非施工人员的安全。8、 ”三宝”、 ”四口”、 ”五临边”的防护措施8.1坚持使用”三宝”进入施工现场的人员必须戴安全帽, 高空作业( 3米以上) 必须系好安全带, 危险作业区必须设置安全网。8.2梯口、 电梯口、 预留洞口、 通道口和阳台、 屋面临边作业应先检查安全措施后, 方能施工。9、 施工机具的使用安全措施: 按我公司建筑安装机械使用安全技术规范执行。10、 成品、 半成品的保护措施10.1材料、 设备、 配件、 半成品不在人流通道堆放, 应在指定的场地堆放并采取保护措施, 防雨淋、 防损坏。10.2爱护施工现场内所有的成品、 半成品、 设备、 材料和公物。10.3未施工完的管口应封好, 以免掉进异物或被阻塞。10.4已安装的设备在调试前应采用塑料布遮挡, 以免表面损伤或损坏。10.5合理安排供应计划, 在满足施工进度需要的前提下, 尽量减少设备、 材料在施工现场的存放时间。11、 施工人员安全技术操作措施: 按我公司施工安全技术操作规程执行。本施工组织只争对本次消防工程消防栓、 消防应急照明系统改造工程使用, 根据现场实际情况进行适当的做调整。重庆宏迪机电消防设备安装有限公司 8月12日
