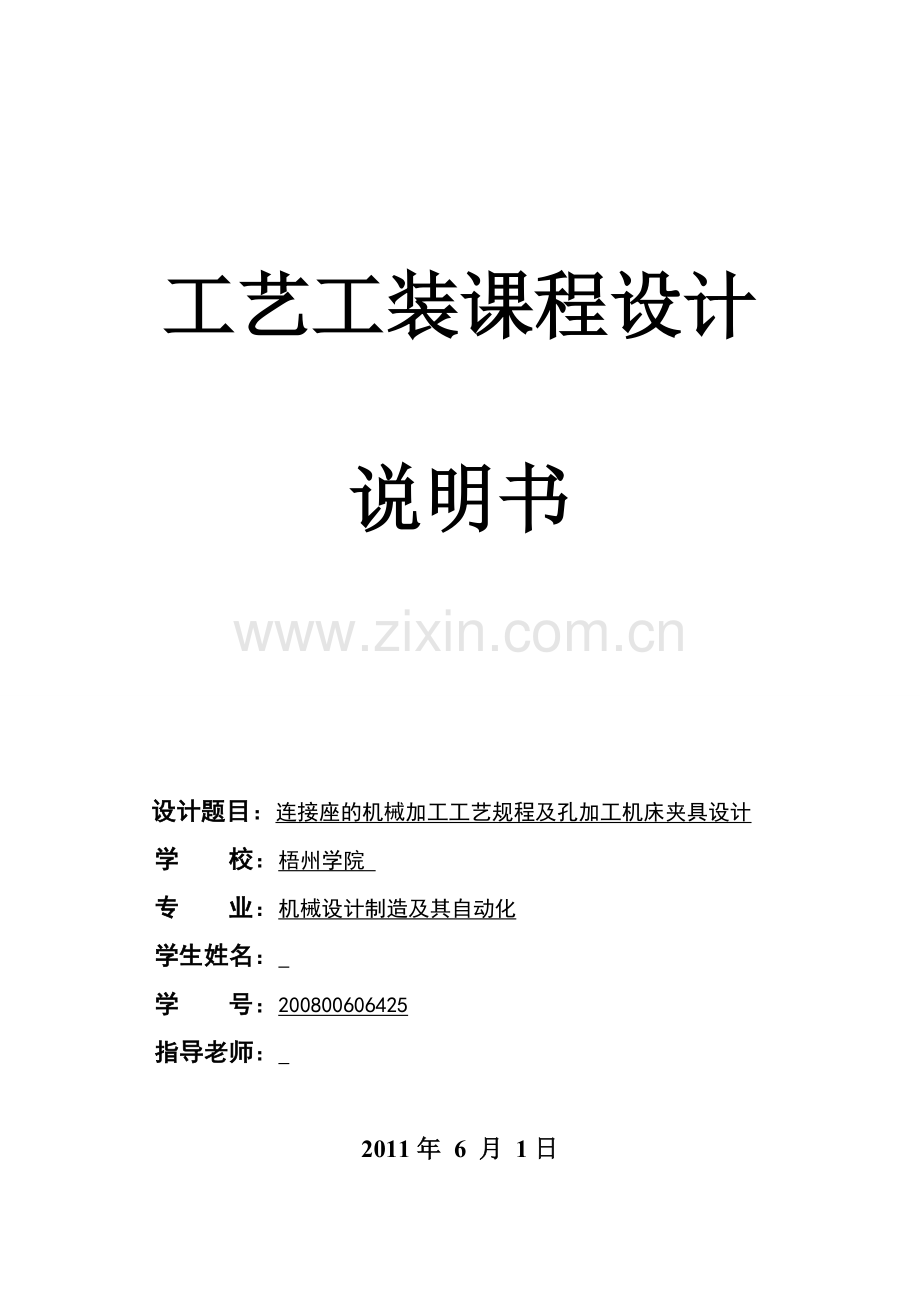

设计题目：连接座的机械加工工艺规程及孔加工机床夹具设计
学 校：梧州学院
专 业：机械设计制造及其自动化
学生姓名：
学 号：200800606425
指导老师：

2011年 6 月 1日

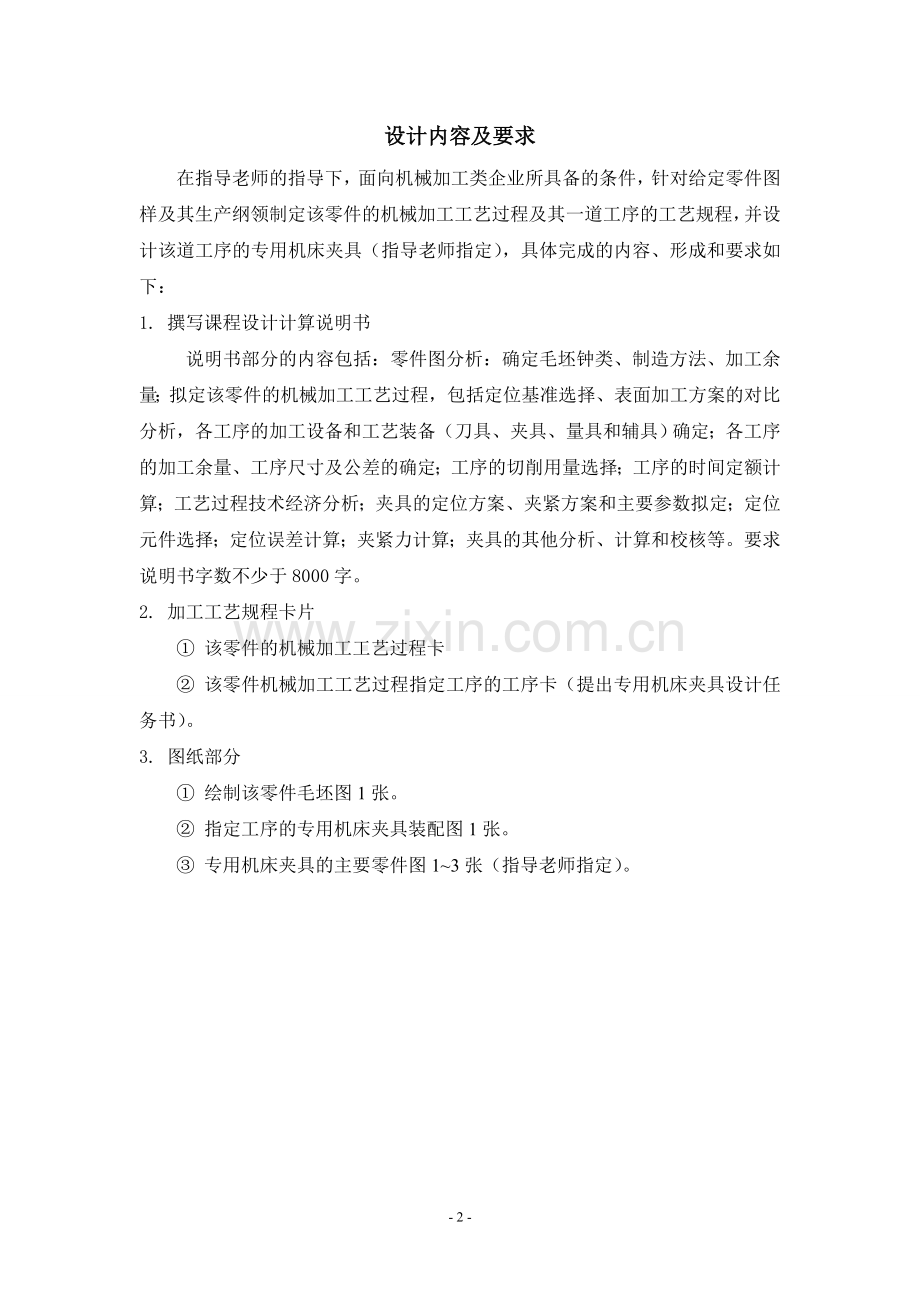

设计内容及要求
在指导老师的指导下，面向机械加工类企业所具备的条件，针对给定零件图样及其生产纲领制定该零件的机械加工工艺过程及其一道工序的工艺规程，并设计该道工序的专用机床夹具（指导老师指定），具体完成的内容、形成和要求如下：
1. 撰写课程设计计算说明书
说明书部分的内容包括：零件图分析：确定毛坯钟类、制造方法、加工余量；拟定该零件的机械加工工艺过程，包括定位基准选择、表面加工方案的对比分析，各工序的加工设备和工艺装备（刀具、夹具、量具和辅具）确定；各工序的加工余量、工序尺寸及公差的确定；工序的切削用量选择；工序的时间定额计算；工艺过程技术经济分析；夹具的定位方案、夹紧方案和主要参数拟定；定位元件选择；定位误差计算；夹紧力计算；夹具的其他分析、计算和校核等。要求说明书字数不少于8000字。
2. 加工工艺规程卡片
① 该零件的机械加工工艺过程卡
② 该零件机械加工工艺过程指定工序的工序卡（提出专用机床夹具设计任务书）。
3. 图纸部分
① 绘制该零件毛坯图1张。
② 指定工序的专用机床夹具装配图1张。
③ 专用机床夹具的主要零件图1~3张（指导老师指定）。

工艺工装课程设计

目录
一、 零件分析
1.零件的作用························································3
2.零件的工艺分析····················································3
3.确定零件的生产类型················································4
二、确定毛坯类型绘制毛坯草图
1.选择毛坯··························································5
2.确定毛坯的尺寸公差和机械加工余量··································5
3.绘制连接座铸造毛坯简图············································6
三、工艺规程设计
1.定位基准的选择····················································6
2.拟定工艺路线······················································7
3.加工设备及工艺装备的选用··········································9
4.加工余量、工序尺寸和公差的确定···································10
5.切削用量的计算···················································13
6.时间定额的计算···················································15
四、专用钻床夹具设计
1.夹具设计任务·····················································16
2.拟定钻床夹具结构方案与绘制夹具草图·······························16
3.绘制夹具装配总图·················································19
4.夹具专用零件图设计绘制···········································19
致谢·······························································22
参考文献···························································22
附录·······························································22

一、 零件分析

1. 零件的作用
该零件是离心式微电机水泵上的连接座，是用来连接水泵和电机的.左端Ф125外圆与水泵泵壳连接，水泵叶轮在Ф100孔内，通过4个螺钉固定;右端Ф121外圆与电动机机座连接,Ф40孔与轴承配合,通过3个螺栓固定，实现水泵与电动机的连接，从而起连接固定作用
2. 零件的工艺分析
由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力,要求耐磨的零件,通常可用作机座、泵体的连接座等。连接座共有两组加工表面，他们之间有一定的位置要求。现分述如下：
右端面的加工表面：
这一组加工表面包括：右端面Φ121的外圆，粗糙度为3.2、6.3；外径为Φ50、内径为Φ40的小凸台，粗糙度为3.2，并带有倒角；Φ32的小凹槽，粗糙度为25；钻Φ17.5的中心孔，钻Φ7通孔。其工序采取先粗车——半精车——精车。其中Φ17.5、Φ40的孔或内圆直接在车床上进行初镗——半精镗，Φ40的内圆的半精镗的基础上再精镗就可以了。
左端的加工表面：
    这一组加工表面包括：左端面，Φ1250-0.025外圆，Φ1000+0.035内圆，倒角，钻通孔Φ7，钻孔并攻丝。这一部份只有端面有6.3的粗糙度要求，Φ1000+0.035的内圆孔有25的粗糙度要求。采用的工序可以是先粗车——半精车——精车。孔加工为钻孔-扩钻-扩孔。
该零件上的主要加工面是Φ40的孔，Φ1250-0.025的外圆和Φ121的外圆。Φ40孔的尺寸精度直接影响连接座与轴承的配合精度，Φ1250-0.025的尺寸精度直接影响连接座与水泵的接触精度和密封性，121的尺寸精度直接影响连接座与电机的接触精度和密封性。由参考文献【5】中有关和孔加工的经济加工精度及机床能达到的位置精度可知,上要求是可以达到的。零件的结构工艺性也是可行的。
3. 零件的生产类型

依设计任务可知：产品的年产量为5500台/年，每台产品中该零件数量为1件/台；结合生产实际，备品率和废品率分别取5%和1%，由公式N=Qn（1+α）（1+）
其中： N 零件的年产量
Q 产品的年产量
n 每台产品中该零件的数量
α 备品率
β 废品率
零件年生产量为N=5500台/年(1+5%)(1+1%)=5872.75件/年
该连接座质量约为3kg,查表2.2知连接座属于轻型零件。查表2.3知，该连接座的生产为大批生产,由表2.6查得选用砂型铸造。

二、 确定毛坯类型绘制毛坯简图

1.毛坯的选择
毛坯种类的选择决定与零件的实际作用，材料、形状、生产性质以及在生产中获得可能性，毛坯的制造方法主要有以下几种：
a型材、b锻造、c铸造、d焊接、f其他毛坯。
根据零件的材料，推荐用型材或铸件，但从经济方面着想，如用型材中的棒料，加工余量太大，这样不仅浪费材料，而且还增加机床，刀具及能源等消耗，而铸件具有较高的抗拉抗弯和抗扭强度，冲击韧性常用于大载荷或冲击载荷下的工作零件。 该零件材料为HT200，考虑到零件在工作时要有高的耐磨性，所以选择铸铁铸造。

2. 确定毛坯的尺寸公差和机械加工余量
（1） 零件表面粗糙度及机械加工余量等级，由零件图可知，该连接座各加工表面的粗糙度Ra≧3.2。
（2）根据铸件采用砂型铸造，材料为灰铸铁，其加工表面的铸造尺寸精度等级查表2.8可知为CT8-CT10,取CT9，其机械加工余量等级为G级。由表2.10确定该铸件的尺寸公差和机械加工余量见如下表：
连接座机械加工余量及铸造毛坯尺寸公差 mm
零件尺寸
机械加工余量
毛坯公差（极限偏差）
毛坯尺寸

双侧余量一半3
2.5

双侧余量一半2.5
2.6

双侧余量一半3
2.5

单侧余量3
1.8

单侧余量3
1.5

3. 绘制连接座铸造毛坯简图
根据机械制造工艺设计手册查出拔模斜度为5度。由于毛坯形状前后对称，且最大截面在中截面，为了起模及便于发现上下模在铸造过程中的错移所以选前后对称的中截面为分型面。为了去除内应力，改善切削性能，在铸件取出后要做时效处理。

三、 工艺规程设计

3.1定位基准的选择

定位基准有精基准和粗基准之分，通常先确定精基准在确定粗基准。
1.精基准的选择
Ф40孔既是装配基准,又是设计基准,用它作精基准,能使加工遵循“基准重合”的原则.其余各面和孔的加工也能用它定位,这样使工艺路线遵循了“基准统一”的原则.
2.粗基准的选择
选择Ф125的外圆和Ф149凸耳的左侧作粗基准,这样保证
各加工面均有加工余量,此外,还能保证定位准确,加紧可靠，在加工时最先进行机械加工的表面是精基准Ф40孔和右端面,这时可用通用夹具三爪自定心卡盘来装夹,靠Ф149凸耳的左侧定位.

3.2拟定工艺路线

工艺路线的拟定是制定工艺规程的总体布局，包括确定加工方法、划分加工阶段、确定工序的集中与分散、加工顺序的安排以及安排热处理、检验及其他辅助工序（去毛刺、倒角等）。他不但影响加工的质量和效率，而且还影响工人的劳动强度、设备的投资、车间的面积、生产成本等。
因此，拟定工艺路线是制订工艺规程的关键性一步，必须在充分调查研究的基础上提出工艺方案，并加以分析比较，最终确定一个最经济合理的方案。
1.表面加工方法的确定
根据零件图上各加工表面的尺寸精度和表面粗糙度，查表2.25平面加工方案的经济精度和表面粗糙度；查表2.24孔加工方案的经济精度和表面粗糙度，确定各连接座的各表面加工方法，如下表所示：

连接座各表面加工方案

加工表面
表面粗糙度
公差/精度等级
加工方法
Ф40孔
Ra12.5
IT11以下
粗车
右端面
Ra12.5
IT11以下
粗车
Φ121外圆
Ra3.2
IT8～IT10
粗车-半精车
小凸台内侧40
无
IT11以下
粗镗
小凸台端面
Ra25
IT11以下
粗镗
Φ17.5中心孔
无
IT11以下
钻孔-粗镗
右Φ7通孔
无
IT11以下
钻通孔
Φ32的小凹槽
Ra25
IT11以下
粗镗
左端面
Ra6.3
IT8～IT10
粗车-半精车
Φ1250-0.025外圆
Ra6.3
IT8～IT10
粗车-半精车
Φ的内圆
Ra25
IT11以下
粗镗
倒角
无
IT11以下
粗车
左Φ7通孔
无
IT11以下
钻通孔
M5-7H螺纹孔
无
IT11以下
钻孔并攻丝

2. 加工阶段的划分
该连接座的加工质量要求较高，可将加工阶段划分成粗加工、半精加工和精加工几个阶段。在粗加工阶段首先将精基准（Ф40孔）准备好，使后续工作都可以采用即基准进行定位加工保证其他加工表面的精度要求；然后分别粗车连接座右端面、Φ121外圆、中心孔、左端面Φ125外圆、倒角，粗镗小凸台内侧、小凸台端面，钻Φ17.5中心孔、粗镗，钻右Φ7通孔，粗镗Φ32的小凹槽、Φ100内圆、钻左Φ7通孔，钻M5-7H螺纹孔并攻丝，半精加工完成半精车Φ121外圆、左端面、Φ125外圆。
3. 工序的集中与分散

选用工序集中原则安排连接座的加工工序。该连接座的生产类型为大批量生产，可以采用万能型机床配上专用工、夹具，以提高生产效率；而且运用工序集中原则使工件的装夹次数少，不但可以缩短辅助时间，而且在一次装夹中加工了许多表面，有利于保证个加工表面之间的相对位置精确度要求。
4. 工序顺序安排

（1）机械加工工序
遵循“先基准后其他”原则，首先加工精基准——Ф40孔，遵循“先粗后精”原则，先安排粗加工工序，后安排半精加工工序，遵循“先主后次”原则，先加工主要表面——Φ40孔、右端面、左端面、Φ121外圆、Φ125外圆、Φ100内圆，后加工次要表面——各孔和倒角；遵循“先面后孔”原则，先加工连接座的右、左端面，后加工孔。

（2）辅助工序
粗加工连接座两端面和热处理后，应安排校直处理工序；在半精加工后，安排去毛刺、清洗和终检工序。
综上所述，该连接座的工序安排顺序为：基准加工——主要表面粗加工及一些余量大的表面粗加工——主要表面半精加工和次要表面加工。

5. 确定工艺路线

在综合考虑上述工序顺序安排原则的基础上，拟定连接座的机械加工工艺路线，见下表：
连接座机械加工工艺路线

工序号
工序内容
定位基准面
10
粗车右端面至76
左端面
20
粗车外圆Φ125×5
右端面
30
钻通孔Φ16

40
粗镗内孔Φ34×27
右端面
50
粗车小凸台端面至16、倒角

60
粗镗内孔Φ32×28
右端面
70
粗镗内孔Φ17.5

80
粗车左端面至71
右端面
90
粗车外圆Φ128×9
左端面
100
粗镗内孔Φ100×7
左端面
110
半精车右外圆Φ121×5
右端面
120
半精镗内孔Φ38×27
右端面
130
半精车左端面至69
右端面
140
半精镗内孔Φ100×7

150
半精车外圆Φ125×9
左端面
160
精镗Φ40×27
右端面
170
钻通孔3×Φ7

180
钻通孔6×Φ7

190
钻孔4×Φ4.2深12

200
攻螺纹4×M5深10

3.3加工设备及工艺装备的选用

机床和工艺装备的选择应在满足零件加工工艺的需求和可靠地保证零件加工质量的前提下，与生产批量和生产节拍相适应，并应优先考虑采用标准化的工艺装备和分析利用现有条件，以降低生产准备费用。
连接座的生产类型为大批量生产，可以选用高效的专用设备，所选用的夹具均为专用夹具。各 工艺加工设备及工艺装备的选用见下表：
加工设备及工艺装备

工序号
工序内容
加工设备
工艺装备
10
粗车右端面至76
车床CA6140
外圆车刀、游标卡尺
20
粗车外圆Φ125×5
车床CA6140
外圆车刀、游标卡尺
30
钻通孔Φ16
摇臂钻床ZQ3050×13
钻头、游标卡尺
40
粗镗内孔Φ34×27
车床CA6140
镗刀、内径千分表
50
粗车小凸台端面至16、倒角
车床CA6140
内圆车刀、游标卡尺
60
粗镗内孔Φ32×28
车床CA6140
镗刀、内径千分表
70
精镗内孔Φ17.5
摇臂钻床ZQ3050×13
镗刀、内径千分表
80
粗车左端面至71
摇臂钻床ZQ3050×13
外圆车刀、游标卡尺
90
粗车外圆Φ128×9
车床CA6140
外圆车刀、游标卡尺
100
粗镗内孔Φ100×7
车床CA6140
镗刀、内径千分表
110
半精车右外圆Φ121×5
车床CA6140
外圆车刀、游标卡尺
120
半精镗内孔Φ38×27
车床CA6140
镗刀、内径千分表
130
半精车左端面至69
车床CA6140
外圆车刀、游标卡尺
140
半精镗内孔Φ100×7
车床CA6140
镗刀、内径千分表
150
半精车外圆Φ125×9
车床CA6140
外圆车刀、游标卡尺
160
精镗Φ40×27
车床CA6140
镗刀、内径千分表
170
钻通孔3×Φ7
摇臂钻床ZQ3050×13
Φ7钻头
180
钻通孔6×Φ7
摇臂钻床ZQ3050×13
Φ7钻头
190
钻孔4×Φ4.2深12
摇臂钻床ZQ3050×13
钻头、游标卡尺
200
攻螺纹4×M5深10
台虎钳
丝锥、游标卡尺

3.4加工余量、工序尺寸和公差的确定
1.工序110—粗精车端面和工序130半精车左端面
工序110和工序130的加工过程如图3.1所示。
工序110：以右端面定位，粗车左端面，保证工序尺寸L1,；以左端面定位，粗车右端面，保证工序尺寸L2；
工序130：以右端面定位，半精车左端面，保证工序尺寸L3,；达到零件图设计尺寸L的要求，L=。
由图3.1所示加工过程示意图建立分别以Z2和Z3为封闭环的工艺尺寸链，如图3.2所示。

求解工序尺寸L2；查表2.64平面精加工余量，得半精车余量Z3=1.2；由图3.1知，L3=L=；从图3.2b知，=L2-L3,则L2=L3+Z3=121+1.2mm=122.2mm。由于工序尺寸L2是在粗车加工中保证的，查表2.25平面加工方案的经济精度和表面粗糙度知，粗车工序的经济加工精度等级可达到右端面的最终加工要求IT8，因此确定改工序尺寸公差为IT8，其公差值为0.063，故L2=1220.2315mm
求解工序尺寸L1：由于右端面的加工余量是经粗车一次切除的，故Z2应等于右端面的毛坯余量，即Z2=7.8mm。由图3.2b知，Z2=L1-L2，则L1=L2+Z2=（122.2+7.8）mm=130mm。有由表2.25平面加工方案的经济精度和表面粗糙度，确定该粗车工序的经济加工精度等级IT10,其公差值为0.160mm，故L1=1300.080mm。
2.工序40—粗镗
工序40的加工过程如图3.1所示。
工序40：以中心轴定位，粗镗外轮廓面，保证工序尺寸L1,；以外轮廓面定位，粗镗内轮廓面，保证工序尺寸L2；
工序120：以内轮廓面定位，半精镗外轮廓面，保证工序尺寸L3,；达到零件图设计尺寸L的要求，L=。
由图3.1所示加工过程示意图建立分别以Z2和Z3为封闭环的工艺尺寸链，如图3.2所示。
求解工序尺寸L2；查表2.64平面精加工余量，得粗车余量Z3=5；由图3.1知，L3=L=38；从图3.2b知，Z3=L2-L3,则L2=L3+Z3=38-5mm=33mm。由于工序尺寸L2是在粗车加工中保证的，查表2.25平面加工方案的经济精度和表面粗糙度知，粗车工序的经济加工精度等级可达到右端面的最终加工要求IT11，因此确定改工序尺寸公差为IT11，其公差值为0.160，故L2=330.080mm。
为验证确定的工序尺寸及公差是否合理，还需对加工余量进行校核。
余量Z3的校核：在图3.2b所示尺寸链中，Z3是封闭环，由竖式法（见表3.7）计算可得：Z3==4.889~5.111mm。

表3.7余量Z3的校核计算表

环的名称
基本尺寸
上偏差
下偏差
L2（减环）
L3（增环）
-33
38
+0.008
+0.031
-0.008
-0.031
Z3
5
+0.111
-0.111

余量校核结果表面，所确定的工序尺寸公差是合理的。
3. 工序120—半精镗
工序120的加工过程如图3.1所示。
工序120：以中心轴定位，粗镗外轮廓面，保证工序尺寸L1,；以外轮廓面定位，粗镗内轮廓面，保证工序尺寸L2；
工序160：以内轮廓面定位，半精镗外轮廓面，保证工序尺寸L3,；达到零件图设计尺寸L的要求，L=39。
由图3.1所示加工过程示意图建立分别以Z2和Z3为封闭环的工艺尺寸链，如图3.2所示。(图略)
求解工序尺寸L2；查表2.64平面精加工余量，得半精镗余量Z3=1；由图3.1知，L3=L=39；从图3.2b知，Z3=L2-L3,则L2=L3+Z3=39-1mm=38mm。由于工序尺寸L2是在粗镗加工中保证的，查表2.25平面加工方案的经济精度和表面粗糙度知，粗车工序的经济加工精度等级可达到右端面的最终加工要求IT9，因此确定改工序尺寸公差为IT9，其公差值为0.062，故L2=380.031mm。
为验证确定的工序尺寸及公差是否合理，还需对加工余量进行校核。
余量Z3的校核：在图3.2b所示尺寸链中，Z3是封闭环，由竖式法（见表3.6）计算可得：Z3==1.196~2.039mm。
表3.6余量Z3的校核计算表

环的名称
基本尺寸
上偏差
下偏差
L2（减环）
L3（增环）
-38
39
+0.031
+0.008
-0.031
-0.008
Z3
2
+0.039
-0.039
余量校核结果表面，所确定的工序尺寸公差是合理的。
5.工序160—精镗
工序50的加工过程如图3.1所示。
工序160：以中心轴定位，粗镗外轮廓端面，保证工序尺寸L1,；以外轮廓面定位，粗镗内轮廓面，保证工序尺寸L2；
工序170：以内轮廓面定位，半精镗外轮廓面，保证工序尺寸L3,；达到零件图设计尺寸L的要求，L=38。
由图3.1所示加工过程示意图建立分别以Z2和Z3为封闭环的工艺尺寸链，如图3.2所示。（图略）
求解工序尺寸L2；查表2.64平面精加工余量，得精镗余量Z3=1；由图3.1知，L3=L=；从图3.2b知，Z3=L2-L3,则L2=L3+Z3=40-1mm=39mm。由于工序尺寸L2是在粗车加工中保证的，查表2.25平面加工方案的经济精度和表面粗糙度知，粗镗工序的经济加工精度等级可达到右端面的最终加工要求IT6，因此确定改工序尺寸公差为IT6，其公差值为0.016，故L2=390.008mm。
为验证确定的工序尺寸及公差是否合理，还需对加工余量进行校核。
余量Z3的校核：在图3.2b所示尺寸链中，Z3是封闭环，由竖式法（见表3.5）计算可得：Z3==0.992~1.024mm。
表3.5余量Z3的校核计算表

环的名称
基本尺寸
上偏差
下偏差
L2（减环）
L3（增环）
-39
40
+0.008
+0.016
-0.008
0
Z3
1
+0.024
-0.008

余量校核结果表面，所确定的工序尺寸公差是合理的。
3.5 切削用量的计算
1. 工序110—粗车两端面
该工序分两个工步，工步1是以右端面定位，粗车左端面；工步2是以左端面定位，粗车右端面。由于这两个工步是在一台机床上经一次走刀加工完成的，因此它们所选用的切削速度Vc和进给量f是一样的，只有背吃刀量不同。
（1） 背吃刀量
初加工时的背吃刀量ap取Z1，Z1等于总的余量减去精加工、半精加工余量Z1=13.5-0.5-0.5=12.5mm。
（2） 进给量
查表3.1取纵向进给1mm/z，横向进给取0.5mm/z。

2. 工序40—粗镗
（1） 背吃刀量
粗加工时的背吃刀量ap取Z2，Z2等于总的余量减去精加工、半精加工余量Z2=3.5-0.5-0.25=2.75mm。
（2） 进给量
粗加工纵向进给查表3.1取1.5mm/z，横向取0.5mm/z。
（3）车削速度
由于本工序采用硬质合金刀，,，查表5.2取，则

查表3.2，取，则

3工序120—半精镗
（1）背吃刀量
半精加工时的背吃刀量ap=Z3=0.5mm。
（3） 进给量
半精加工纵向进给查表3.1取1mm/z，横向取0.3mm/z。
（3）车削速度
，则

查表3.2，取，则

3. 工序160—精镗
（4） 背吃刀量
精加工时的背吃刀量ap=Z4=0.25mm.
（5） 进给量
精加工纵向进给查表3.1取0.5mm/z，横向取0.1mm/z。
（3）车削速度
车削速度=92m/min.，则

本工序采用CA6140型卧式车床，查表3.2，取=710r/min,则

3.6时间定额的计算
1.基本时间的计算
（1） 工序40—粗镗，主偏角，由表5.37，

（2） 工序120—半精镗，查表5.37知，

（3） 工序160—精镗，由表5.37知，

2. 辅助时间的计算
取，则
工序40：
工序120：
工序160：

3. 其他时间的计算
除了作业时间（基本时间与辅助时间之和）以为，每道工序的单件时间还包括布置工作地时间、休息与生理需要时间和准备与终结时间。由于连接座的生产类型为大批生产，分担到每个工件上的准备与终结时间甚微，可忽略不计；布置工作地时间是工作时间的2%~7%，休息与生理需要时间是作业时间的2%~4%，均取为3%，则各工序的其他时间可按关系式计算，它们分别为：
工序40：
工序120：
工序160：

4. 单件时间的计算
各工序的单件时间分别为：
工序40：
工序120：
工序160：

时间定额中其他的时间还可以按指导书中表5.44~表5.63的相关规定进行计算。

四． 专用钻床夹具设计

4.1 夹具设计任务
为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。为工序180钻通孔6×Φ7设计钻床夹具，所用机床为Z525型立式钻床，大批生产类型。
1. 工序尺寸和技术要求
通孔6×Φ7的径向跳动量不大于公差值0.05mm，表面粗糙度值为.
2. 生产类型
生产类型为大批量生产，要求所设计的夹具的生产效率和自动化程度较高。
3. 设计任务书
根据工序180钻通孔6×Φ7工序卡，提出该工序的专用机床夹具设计任务书，其格式如下表所示。任务书中按工艺规程要求，提出定位基面。尺寸及公差、加工部位、工艺要求、等作为夹具设计的依据。（略）

4.2 拟定钻床夹具结构方案与绘制夹具草图
1. 确定定位方案，设计定位装置
分析工艺简图可知，加工通孔6×Φ7，它相对于左端面的径向跳动量均不大于公差值0.05；它距离中心轴为71mm。从基准的重合原则和定位的稳定性、可靠性出发，选择右端面为主要定位基准面，并选择轴线为另一个定位基准。
定位元件采用地盘上的定位钉、固定钻套及心轴定位，如图所示。定位钉限制了XY方向上的自由度；心轴与工件定位孔配合，限制了4个自由度，固定钻套有限制了1个自由度，这样实现了完全定位。定位孔与心轴采用的是过渡配合。

2. 确定工件的夹紧方案，设计夹紧装置
工件的轴向刚度比径向刚度好，因此夹紧力应指向右端面。针对大批量生产的工艺特征，此夹具选用4个螺钉夹紧机构，如图

3. 确定导向方案，设计导向装置
为能迅速、准确地确定刀具与夹具的相对位置，钻夹具上都应设置导引刀具的元件——钻套。钻套一般安装在钻模板上，钻模板与夹具体连接，钻套与工件之间留有排屑空间。本工序通过钻1个工步的加工，即可达到工序简图规定的加工要求，故选用快换钻套作为刀具的导向元件，如图下图所示：

钻套高度H=（2.5~3.5)d,排屑空间h=(0.7~1.5)d，取H=3d=3×7mm=21mm,排屑空间h=d=7mm.
4. 确定夹具体结构型式及夹具在机床上的安装方式
考虑夹具的刚度、强度和工艺性要求，采用铸造夹具具体结构。
5. 绘制夹具草图（略）

4.3绘制夹具装配总图

夹具装配总图如下图所示。其中定位心轴与夹具体采用。。。。配合，用锁紧螺母固定。

4.4夹具专用零件图设计绘制（见附图）

致谢
经过相当长一段时间的努力我终于完成了工艺工装课程设计任务，在此过程中我遇到了相当多的困难，发生很多错误，甚至在一些问题上难以抉择，但是我没有被这些吓倒，而是虚心向老师请教，跟同学们讨论。这次课程设计使我深刻理解零件加工的过程和夹具设计的方法，编写工序卡片和工艺过程卡片将对以后的毕业设计起到良好的基奠作用，为此我要感谢安排我们教学任务的老师，是你们的深谋远虑给了我们方便，使我们一步步按照科学的路线成长。我还要感谢老师教我机械制图、机械制造技术基础、CAD、PROE，感谢老师教我机械设计，感谢教我机械原理的老师，感谢教我专业知识和做人道理的所有老师，感谢和我一起完成课程设计的 ，谢谢你们的诲人不倦，不厌其烦。感谢所有关心我和我关心的所有人，祝你们身体健康、心想事成。
参考文献

【1】机械制造技术基础课程设计 尹成湖，李保章，杜金萍主编 北京：高等教育出版社 2009.
【2】机械制造技术基础 卢秉恒主编 北京：机械工业出版社 2007.
【3】机床夹具零件与部件 国家标准 北京：标准出版社，1998.
【4】机械制造工艺学 郑修本主编 北京： 机械工业出版社，1999.
【5】金属切削原理与刀具 陆剑中主编 北京： 机械工业出版社，2005.
【6】金属切削刀具 崔永茂 主编 北京： 机械工业出版社，1991.
【7】机械加工工艺师手册 杨叔子 主编 北京： 机械工业出版社，2003.
【8】 机械制造工艺设计简明手册[M] 李益民主编 北京：机械工业出版社，1994.
【9】工装设计[M] 孙光华主编 北京：机械工业出版社，2001.
【10】机械设计手册 马大先主编 北京：化学工业出版社，2002.

附录（略）
