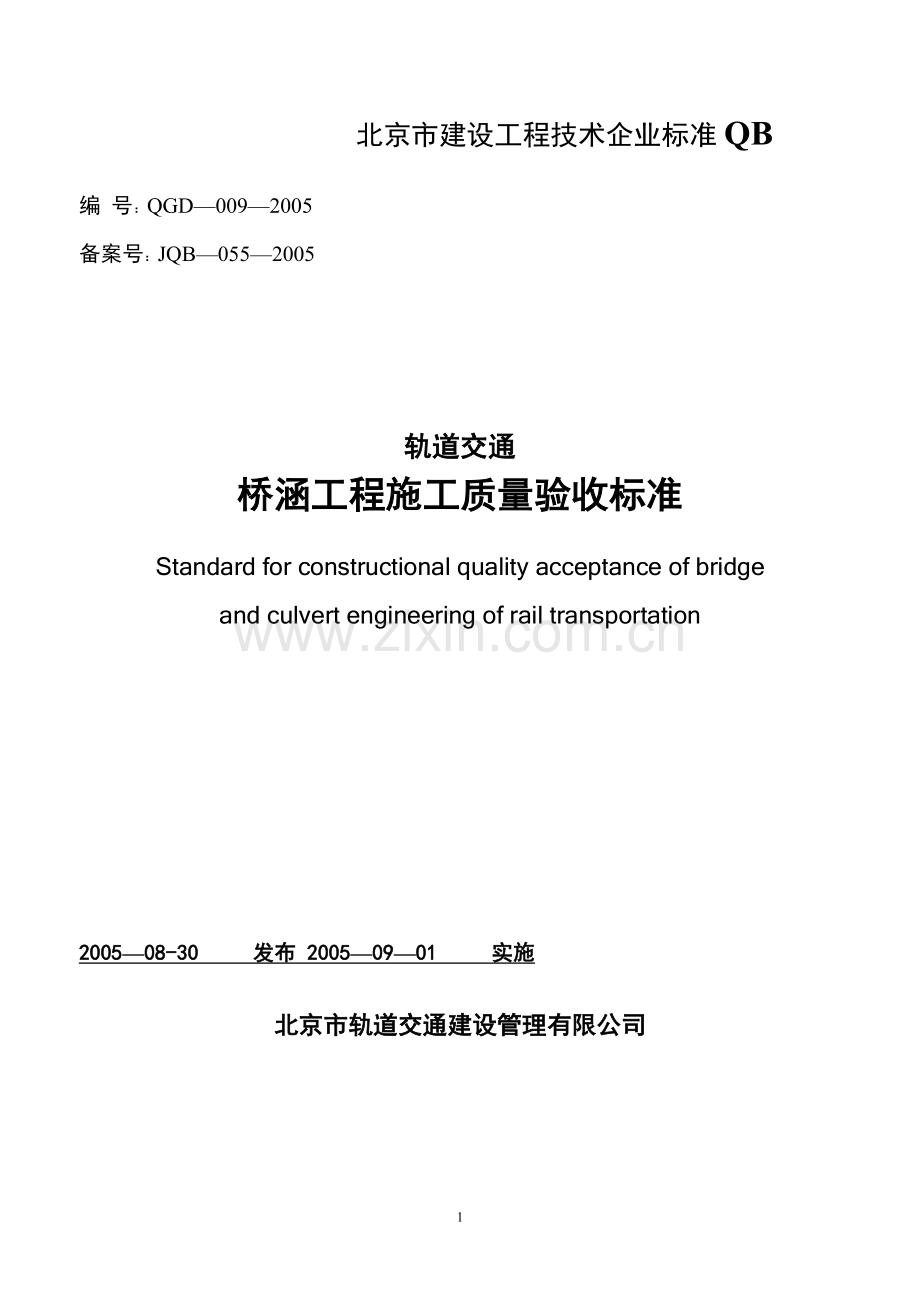

北京市建设工程技术企业标准QB

编 号：QGD—009—2005
备案号：JQB—055—2005

轨道交通
桥涵工程施工质量验收标准

Standard for constructional quality acceptance of bridge
and culvert engineering of rail transportation

2005—08-30 发布 2005—09—01 实施

北京市轨道交通建设管理有限公司

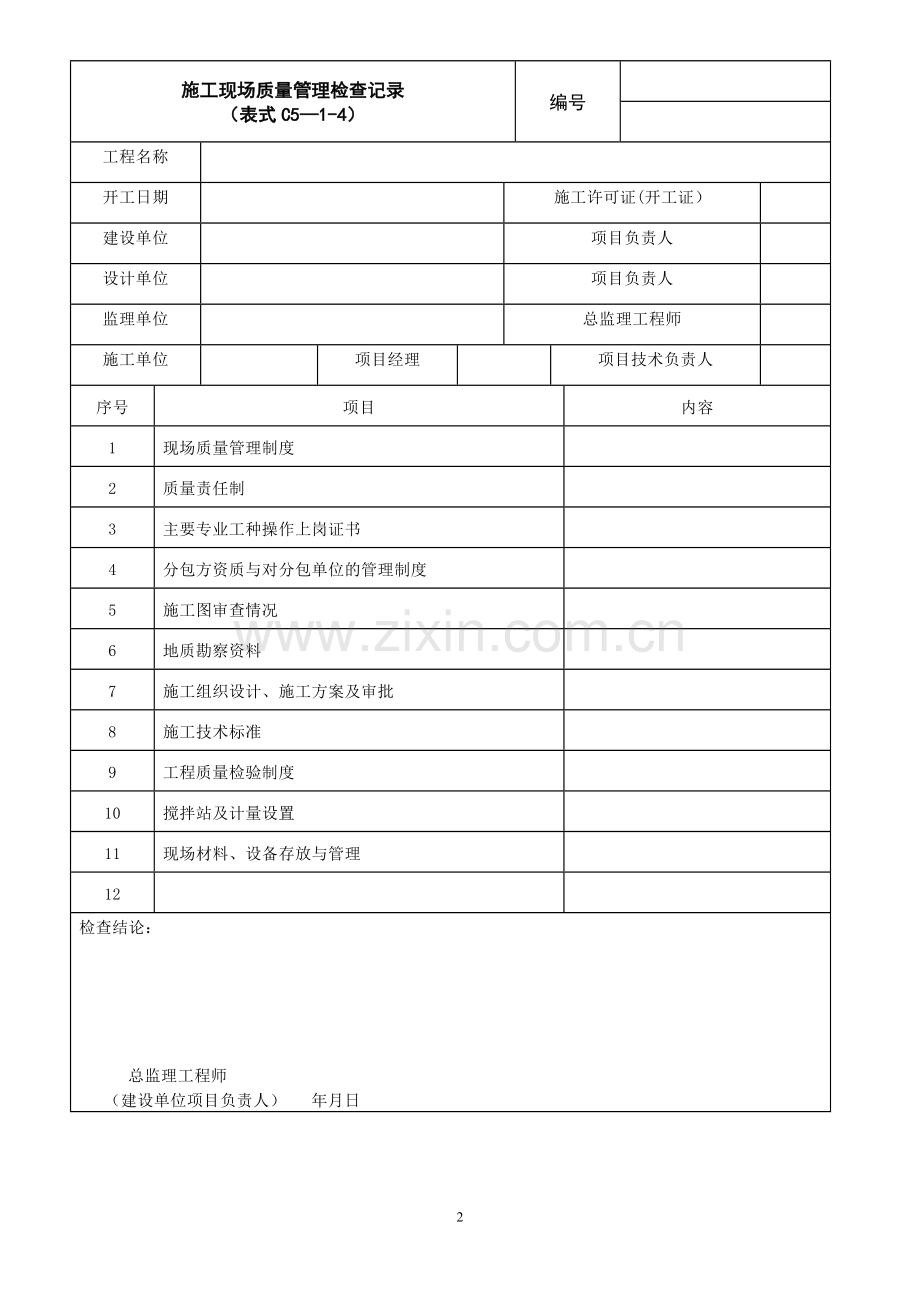

施工现场质量管理检查记录
（表式C5—1-4）
编号

工程名称

开工日期

施工许可证(开工证）

建设单位

项目负责人

设计单位

项目负责人

监理单位

总监理工程师

施工单位

项目经理

项目技术负责人

序号
项目
内容
1
现场质量管理制度

2
质量责任制

3
主要专业工种操作上岗证书

4
分包方资质与对分包单位的管理制度

5
施工图审查情况

6
地质勘察资料

7
施工组织设计、施工方案及审批

8
施工技术标准

9
工程质量检验制度

10
搅拌站及计量设置

11
现场材料、设备存放与管理

12

检查结论：

总监理工程师
（建设单位项目负责人） 年月日

分项工程质量验收记录
（表式C7—7）
编号

单位工程名称

分部工程名称

分项工程名称

检验批数

施工单位

项目经理

项目技术负责人

分包单位

分包单位
负责人

分包项目经理

序
号
检验批部
位、区段
施工单位检查
评定结果
监理（建设）单位验收结论
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

检查结论

项目专业
技术负责人：
年月日
验
收
结
论

监理工程师
(建设单位项目专业技术负责人）
年月日

分部工程质量验收记录
（表式C7—8)
编号

单位工程名称

分部工程名称

施工单位

技术部门负责人

质量部门负责人

分包单位

分包单位负责人

分包技术负责人

序号
分项工程名称
检验
批数
施工单位检查评定
验收意见
1

2

3

4

5

6

7

8

质量控制资料

安全和功能检验(检测）报告

观感质量验收

验
收
单
位
分包单位
项目经理年月日
施工单位
项目经理年月日
设计单位
项目负责人年月日
监理（建设)
单位

总监理工程师
（建设单位项目专业负责人)年月日

单位工程质量验收记录
(表式C7—9-1）

编号

单位工程名称

施工单位

技术负责人

开工日期

项目经理

项目技术负责人

竣工日期

序号
项目
验收记录
验收结论
1
分部工程

共分部，经查分部
符合标准及设计要求分部

2
质量控制资料核查

共项，经审查符合要求项，
经核定符合规范要求项

3
安全和主要使用功能核查及抽查结果

共核查项，符合要求项,
共抽查项，符合要求项，
经返工处理符合要求项

4
观感质量验收

共抽查项，符合要求项，
不符合要求项

5
综合验收结论

参
加
验
收
单
位
建设单位
监理单位
施工单位
设计单位

（公章）

单位(项目)负责人
年月日

(公章）

总监理工程师
年月日

(公章)

单位负责人
年月日

（公章）

单位（项目）负责人
年月日

单位工程质量控制资料核查记录
（表式C7—9—2）
编号

单位工程名称

施工单位

序号
资料名称
份数
核查意见
核查人
1
图纸会审、设计变更、洽商记录

2
工程定位测量、放线记录

3
原材料出厂合格证书及进场检（试）验报告

4
施工试验报告及见证检测报告

5
成品及半成品出厂合格证或试验报告

6
预制构件、预拌混凝土合格证

7
隐蔽工程验收记录

8
施工组织实批方案及施工记录

9
工程质量事故及事故调查处理资料

10
施工现场质量管理检查记录

11
分项、分部工程质量验收记录

12
新材料、新工艺审查资料及施工记录

结论:

总监理工程师
施工单位项目经理 年月日 （建设单位项目负责人） 年月日
注：核查人为验收组的监理单位人员.

单位工程安全和功能检验资料核查及主要功能抽查记录
(表式C7-9-3）
编号

单位工程名称

施工单位

序号
安全和功能检查记录
份数
核、抽查意见
核查、
抽查人
1
地基承载力试验记录

2
桩基无损检测记录

3
桩的钻芯取样检测记录

4
墩台、梁同条件养护试件抗压强度试验记录,见证试验报告

5
预应力张拉检测记录

6
梁、板的钢筋保护层厚度检查记录

7
桥梁的动、静载试验记录

8
斜拉索张拉力振动频率试验记录

9
桥涵竣工测量资料

10
环境影响检测报告

11

12

结论：

施工单位项目经理 总监理工程师建设单位项目负责人
年月日年月日 年月日
注:1 核查、抽查项目由验收组协商确定;
2 核查、抽查人为验收组的监理单位人员。

桥梁单位工程观感质量检查记录
(表式C7—9—4-1)
编号

单位工程名称

施工单位

序号
项 目 名 称
质量状况
质量评定
好
一般
差
1
墩、台

2
混凝土梁

3
钢梁涂装

4
桥面系

5
索 塔

6
斜拉索

7
检查设施

8
人行道

9
栏 杆

10
声屏障

11
锥体护砌

观感质量综合评价

检查结论

施工单位项目经理总监理工程师建设单位项目负责人
年月日年月日年月日
注：观感质量评定为“差”的项目应返修.

涵洞单位工程观感质量检查记录
（表式C7-9-4—2)
编号

单位工程名称

施工单位

序号
项 目 名 称
质量状况
质量评定
好
一般
差
1
涵 身

2
沉降缝

3
端翼墙

4
锥体及出入口铺砌

5
栏杆

6

7

8

9

10

观感质量综合评价

检查结论

施工单位项目经理 总监理工程师 建设单位项目负责人
年月日 年月日年月日
注：观感质量评定为“差”的项目应返修。

附录 桥涵工程检验批质量验收记录表

换填地基检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理(建设）单位验收记录
主控项目
1
原材料
第4。1。1。3。1条

2
换填范围
第4。1。1.3。2条

3
填料比例
第4.1。1。3。3条

4
填筑和压实工艺
第4.1.1.3.4条

5
压实密度
第4.1.1。3。5条

一般项目
1
底部和顶部高程允许偏差
±50mm

施工单位
检查结果
专业工长 (施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收
结论

专业监理工程师
（建设单位项目专业技术负责人): 年 月 日

重锤夯实检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理（建设）单位验收记录
主
控
项
目
1
处理范围
设计要求

2
重锤夯实施工
设计和施工技术要求

3
密实度
设计要求

一般项目
1
最终下沉量
第4。1。1.3.10条

2
允许偏差
顶面平整度
50mm

夯实间距
±0.1d

施工单位检查结果
专业工长
（施工员）

施工班组长

项目专业质量检查员: 年 月 日
监理(建设）单位验收结论

专业监理工程师
(建设单位项目专业技术负责人）： 年 月 日
注：d为夯锤直径，单位为mm

强夯地基处理检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理(建设）单位验收记录
主
控
项
目
1
处理范围
设计要求

2
夯击点布置
第4.1.1.3.13条

3
施工
第4。1。1。3.14条

4
地基承载力和有效加固深度
设计要求

一般项目
1
允许偏差
顶面
平整度
50mm

夯点间距
±500mm

施工单位
检查结果
专业工长
（施工员）

施工班组长

项目专业质量检查员: 年 月 日
监理（建设）单位验收结论

专业监理工程师
(建设单位项目专业技术负责人）： 年 月 日

明挖基础基坑检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理（建设）单位验收记录
主
控
项
目
1
平面位置、坑底尺寸
设计要求

2
开挖方式、支护形式
设计要求

3
基底地质条件
设计要求

4
基坑回填
第4。1。1。2。4条

一般项目
基底高程允许偏差
顶面平整度
土
±50mm

夯实间距
石
+50/-200mm

施工单位
检查结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)单位
验收结论

专业监理工程师
(建设单位项目专业技术负责人)： 年 月 日

混凝土浇筑明挖基础检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理(建设)单位验收记录
主
控
项
目

1

材料种类、材质、规格

符合设计要求

2

混凝土基础抗压强度

符合设计要求

一般项目
1
混凝土基础
无蜂窝、露筋、掉边、掉角

4
基础允许偏差
断面尺寸(长、宽）
±20mm

基础厚度
+10/0mm

顶面高程
±10mm

轴线移位
≤15mm

施工单位
检查结果
专业工长 (施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)单位验收结论

专业监理工程师
（建设单位项目专业技术负责人）： 年 月 日

砌体砌筑明挖基础检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理(建设)单位验收记录
主
控
项
目

1

材料种类、材质、规格

符合设计要求

2
基础砌筑
灰缝整齐均匀，缝宽符合相关标准规定；分层错缝砌筑，交接处咬茬紧密

3
混凝土原材料、配合比设计、施工和外观质量
第5.5。5条

一般项目
1
基础砌筑
勾缝坚固，无脱落

2
基础允许偏差
浆砌块石
断面尺寸
+40/0mm

顶面高程
±20mm

轴线移位
≤20mm

浆砌料石、砌块
断面尺寸
+15/0mm

顶面高程
±10mm

轴线移位
≤15mm

施工单位
检查结果
专业工长 (施工员)

施工班组长

项目专业质量检查员： 年月日
监理（建设)单位验收结论

专业监理工程师
(建设单位项目专业技术负责人）: 年月日

钢筋混凝土、预应力混凝土沉入桩制作
检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理(建设)单位验收记录
主
控
项
目

1

混凝土强度等级

符合设计要求

2

钢筋强度等级、规格尺寸、根数

符合设计要求

3

外观质量

第4.1。2。1.3条

4
预制桩

出厂前进行检验，出厂时出具检验合格记录

一般项目

1

桩的表面质量

麻面深度不超过5mm,面积不超过0。5％

2
制作允许偏差
第4.1。2.1.5条

施工单位
检查结果
专业工长 （施工员)

施工班组长

项目专业质量检查员： 年月日
监理(建设）单位验收结论

专业监理工程师
(建设单位项目专业技术负责人）: 年月日

钢管沉入桩制作检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理(建设）单位验收记录
主
控
项
目
1
制作钢管桩的材料
符合设计要求

2
钢管桩的焊接
符合设计要求

3
钢管桩的防腐
符合设计和规范要求

4
钢管桩出厂时
具备质量合格文件

一般项目
1
允许偏差
外径
±5mm

长度
+10/0mm

矢高
＜1％桩长且≤20mm

端部平整度
≤2mm

端部平面与桩身中心线的倾斜
1％桩径且≤3mm

施工单位
检查结果
专业工长 (施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理（建设)单位验收结论

专业监理工程师
(建设单位项目专业技术负责人）： 年 月 日

沉入桩基础沉桩检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理(建设）单位验收记录
主
控
项
目

1

沉桩前

进行外观检验和无损探伤检验

2
复杂地质条件的沉桩工程
第4。1.2.2。2条

3
射水法沉桩
第4.1.2。2.3条

4
桩间接头质量
按设计要求进行无损检验

5
沉入桩承载力
符合设计要求

一般项目
1
沉桩完成后
桩头无劈裂

2
沉入桩的允许偏差
第4.1.2.2。5条

接桩焊缝外观质量
第4。1。2。2。6条

施工单位
检查结果
专业工长 (施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设）单位验收结论

专业监理工程师
(建设单位项目专业技术负责人）： 年 月 日

混凝土灌注桩基础检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理(建设）单位验收记录
主
控
项
目
1
钻、挖孔成孔和清孔后孔位、孔径、孔深、倾斜度

符合设计要求

2
钻孔达设计深度
必须核实地质情况

3
桩身混凝土抗压强度
符合设计要求

4
桩身混凝土完整性检验
符合设计要求

5
桩的承载力试验
符合设计要求

6
钢筋笼制作允许偏差（mm）
主筋间距±10箍筋间距±20直径±10、长度±30

一般项目
1
需嵌入承台内的混凝土桩头及锚固钢筋长度

符合设计要求

2
允许偏差
孔径
不小于设计要求

孔深
不小于设计要求

钢筋笼安装深度
±50mm

群桩桩位
≤100mm

排架桩桩位
≤50mm

摩擦桩沉渣厚度
符合设计要求

端承桩沉渣厚度
不大于设计要求

施工单位
检查结果
专业工长 （施工员）

施工班组长

项目专业质量检查员: 年 月 日
监理(建设）单位验收结论

专业监理工程师
（建设单位项目专业技术负责人): 年 月 日

沉井基础检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理(建设)单位验收记录
主
控
项
目
1
预制沉井混凝土强度、抗渗
符合设计要求,无蜂窝、露筋和裂缝

2
沉井下沉
在混凝土达到规定强度后进行，下沉后内壁无渗漏

3
沉井接高
第4.1.4.3条

4
沉井下沉到设计高程时
检查基底,确认符合设计要求后封底

一般项目
1
预制沉井
表面光滑、平整、坚实

2
允许偏差
预制沉井
第4。1。4.5条

沉井下沉
第4。1.4。6条

施工单位
检查结果
专业工长 (施工员）

施工班组长

项目专业质量检查员: 年 月 日
监理(建设)单位验收结论

专业监理工程师
(建设单位项目专业技术负责人）: 年 月 日

桩基承台检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理(建设)单位验收记录
主
控
项
目
1
模板及支架安装和拆除
第4。1。5.1条

2
钢筋原材料、加工、连接和安装
第4.1。5.3条

3
混凝土原材料、配合比设计、施工和外观质量
第4。1。5。5条

4
桩头与承台连接
第4.1。5。6条

一般项目
1
模板及支架安装和拆除
第4.1.5。2条

2
钢筋原材料、加工、连接和安装
第4。1.5。4条

3
混凝土原材料、配合比设计、施工和外观质量
第4.1.5。7条

4
承台允许偏差
长、宽
±15mm

厚度
+10/0mm

顶面高程
±10mm

轴线偏位
≤15mm

预埋件位置
≤10mm

施工单位
检查结果
专业工长 （施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理（建设)单位验收结论

专业监理工程师
(建设单位项目专业技术负责人)： 年 月 日

桥梁工程混凝土施工检验批质量验收记录
编 号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理（建设）单位验收记录
主
控
项
目
1
混凝土抗渗及试件的取样和留置
第6.3.16条

2
原材料每盘称量的偏差
第6.3。17条

3
初凝时间控制
第6.3.18条

4
梁体混凝土蒸汽养护
第4。3。2。8条

一般项目
1
施工缝的位置及处理
第6.3。19条

2
后浇带的位置和浇筑
第6.3。20条

3
混凝土养护
第6。3.21条

施工单位
检查结果
专业工长
(施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理（建设）单位
验收结论

专业监理工程师
（建设单位项目专业技术负责人）： 年 月 日

墩台模板安装工程检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位
检查记录
监理(建设）单位
验收记录
主控
项目
1
模板及支架基底
第6.1.4条

2
避免隔离剂玷污
第6.1。5条

一
般
项
目
1
模板安装的一般要求
第6。1。6条

2
模板起拱高度
第6.1.8条

3
墩台模板
前后、左右距中心线尺寸(mm)
±10

表面平整度（mm)
3

相邻模板错台(mm)
1

空心墩壁厚（mm)
±3

同一梁端两垫石高差(mm）
2

模板中心线与主平台中心线（mm)
5

模板中心线与墩台中心线(mm)
5

滑动钢模板
空心墩壁厚（mm)
±3

顶架的垂直度和坡度
±2

模板下口尺寸(考虑锥度后）(mm）
+4
-2

模板上口尺寸(考虑锥度后）(mm)
0
—2

顶杆与顶梁或垂直度和坡度
±2

主平台水平度（mm)
±5

表面平整度（mm)
2

施工单位检查结果
专业工长(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设）单位
验收结论

专业监理工程师
(建设单位项目专业技术负责人）: 年 月 日

墩台外观及尺寸检验批质量验收记录
编 号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理（建设)单位验收记录
主
控
项
目
1
外观质量
第6。4。3条

2
混凝土浇筑
第4.2。2。7条

3
表面裂缝
第4.2.2.8条

一

般

项

目
1
外观质量
第6。4。4条

2
桥台顶道碴槽面排水坡
设计要求

3
墩台前后、左右边缘距设计中心线
±20

4
滑模施工前后、左右边缘距设计中心尺寸（mm）
±30

5
滑模施工桥墩平面扭角
2°

6
表面平整度(mm)
5

7
空心墩壁厚
±5

8
墩台支撑垫石顶面
高 程
0/-15

中心位置
15

9
简支混凝土梁
每片梁一端两支撑垫石顶面高差(mm）
3

每孔梁一端两支撑垫石顶面高差(mm)
5

无支座垫石顶面高差(mm)
5

10
简支钢梁
同一墩顶支撑垫石顶面高差（mm）
5

11
预埋件、预留孔位置(mm)
5

施工单位检查结果
专业工长（施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理（建设)单位
验收结论

专业监理工程师
(建设单位项目专业技术负责人）： 年 月 日

石砌体工程原材料检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理（建设)单位验收记录
主控项目
1
水泥质量
第6。3。6条

2
砂浆掺用外加剂
第6.3。7条

3
石料和混凝土砌块
第6.6。14条

4
砂浆用砂
第6。3。10条

5
拌制砂浆用水
第6。3。11条

施工单位
检查结果
专业工长(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)单位验收结论

专业监理工程师
建设单位项目专业技术负责人): 年 月 日

墩台石砌体砌筑施工检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理（建设）单位验收记录
主控项目
1
砌体原材料和砌筑
第4.2.2。12条

一
般
项
目

1
砌体砌筑
第4。2.2。13条

允许偏差

块石
粗料石（混凝土块）

砌体边距设计中心尺寸（mm）
±20
±15

顶面高程（mm）
±15
±15

两相邻砌体外表面错开(mm）
5
5

垂直度或坡度（%)
0.3
0。3

表面平整度
20
10

施工单位
检查结果
专业工长 (施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理(建设）单位验收结论

专业监理工程师
（建设单位项目专业技术负责人）： 年 月 日

桥台填土检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理（建设）单位验收记录
主
控
项
目
1
填料种类和规格
设计要求

2
填筑范围
设计要求

3
填筑密实度
设计要求

一般
项目
1
填筑施工
第4。2.2。4条

施工单位
检查结果
专业工长 （施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)单位验收结论

专业监理工程师
建设单位项目专业技术负责人)： 年 月 日

桥台锥体及其他砌体工程
检验批质量验收记录
编号

单位工程名称

分部工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收标准的规定
施工单位检查记录
监理（建设)单位验收记录
主
控
项
目
1
结构形式、位置
设计要求

2
反滤层厚度、所用材料质量和规格
设计要求

一般项目
1
砌体砌筑
第4.2。2.10条

允许偏差
顶面高程（mm）
±50

表面平整度(mm）
30

砌体厚度（mm）
+50
0
