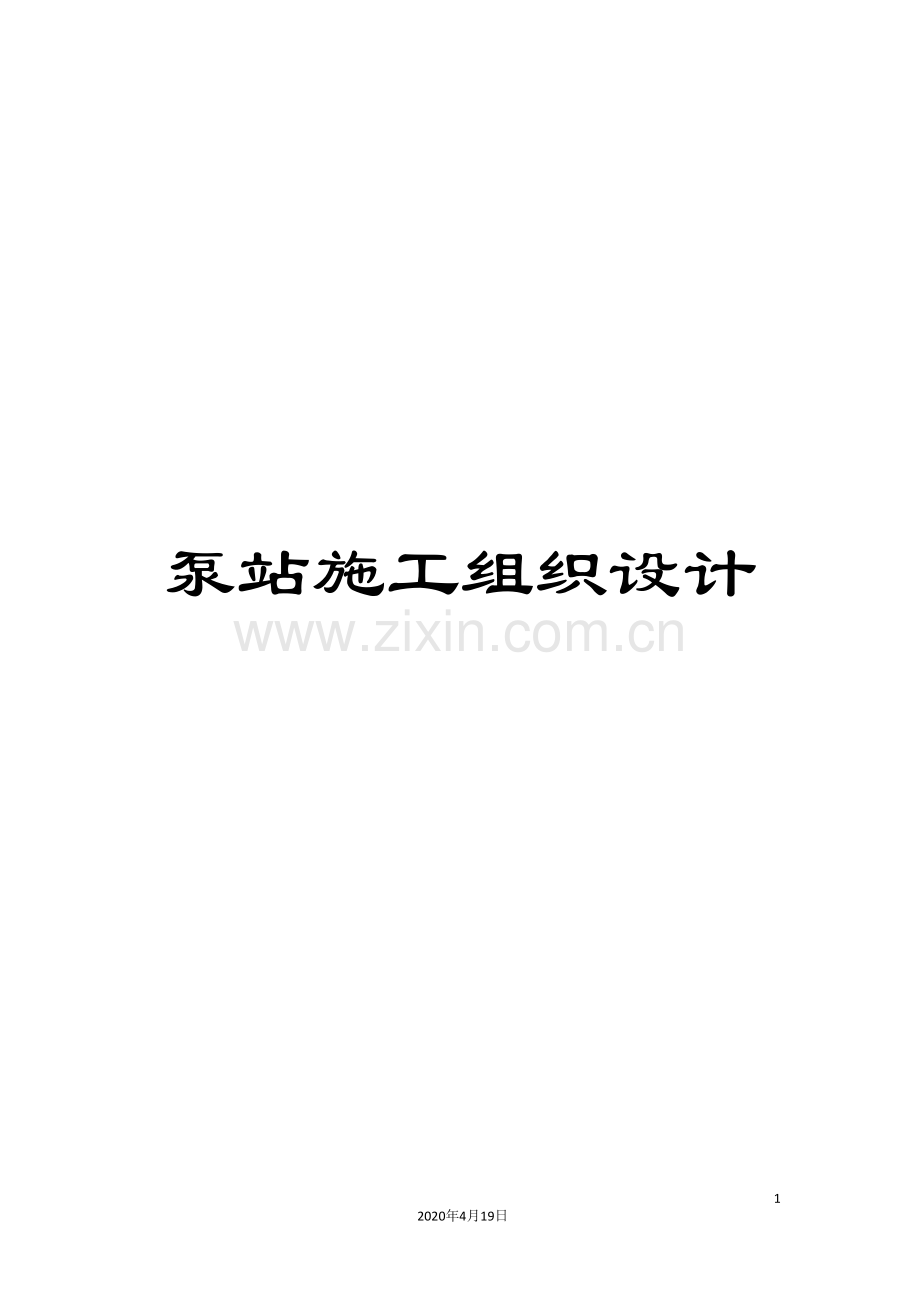

泵站施工组织设计模板.doc

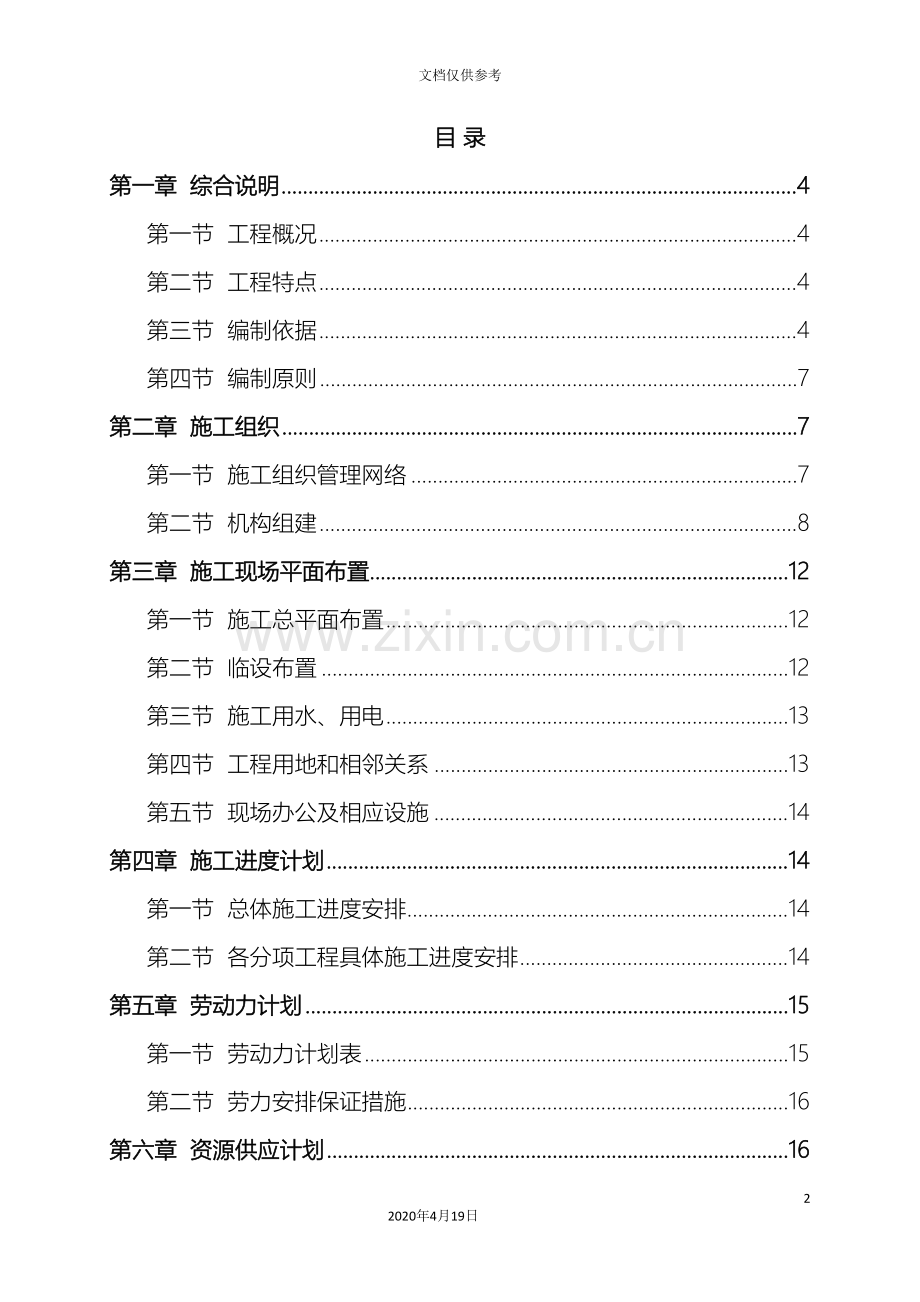

泵站施工组织设计1302020年4月19日文档仅供参考目 录第一章 综合说明4第一节 工程概况4第二节 工程特点4第三节 编制依据4第四节 编制原则7第二章 施工组织7第一节 施工组织管理网络7第二节 机构组建8第三章 施工现场平面布置12第一节 施工总平面布置12第二节 临设布置12第三节 施工用水、用电13第四节 工程用地和相邻关系13第五节 现场办公及相应设施14第四章 施工进度计划14第一节 总体施工进度安排14第二节 各分项工程具体施工进度安排14第五章 劳动力计划15第一节 劳动力计划表15第二节 劳力安排保证措施16第六章 资源供应计划16第一节 施工材料部署16第二节 施工机械供应计划17第七章 施工方案及技术措施18第一节 技术准备18第二节 格栅间、泵房及出水暗涵施工18第三节 变配电室及管理用房施工45第四节 附属工程施工58第五节 主体结构防渗措施67第八章 质量保证措施68第九章 冬、雨季施工措施72第十章 安全施工、文明施工及环境保护保证措施74第一节 安全施工措施74第二节 文明施工措施79第三节 环境保护措施82第十一章 施工进度施工工期保证措施861、工程质量承诺达到天津市市政工程施工验收规范合格标准。2、工程工期承诺 2月15日开工， 9月15日竣工。3、施工组织设计第一章 综合说明第一节 工程概况天津经济技术开发区西区一期雨水泵站工程位于天津经济技术开发区西区起步区。泵站的排水流量为17m3/s,泵站总建筑面积为1428 m2。西区一期雨水泵房主体构筑物包括格栅间、泵房及出水暗涵，泵站附属建筑包括配电室及管理用房，除此以外，还包括泵站围墙、大门、给排水、泵站内道路及闸门井等。泵房的结构形式为钢筋混凝土结构。泵站下部为地下部分，埋土深度约为12m左右，地上部分高出室外地平7m左右,进水管为双排d2800mm进水管。第二节 工程特点本工程为雨水泵站工程，主要为解决夏季雨水排放问题。其特点为结构复杂，预埋件及电器、线路预埋管多，底板混凝土为大致积混凝土施工。本工程的另一大特点为施工工期短，且泵房主体结构及排水系统必须在6月15日之前完工，以保证汛期应急排水需要。由此造成施工强度大，任务重，施工难度高。本工程施工道路较为便利，施工现场周围没有阻碍施工因素。第三节 编制依据依据建设单位下发的招标文件、施工图纸。依据我公司对现场实地考察后的总结资料。依据国家及天津市颁布的相关规范和规程。给水排水构筑物施工及验收规范（GBJ141-90） 给水排水管道工程施工及验收规范（GB50268-97）建筑地基基础工程施工质量验收规范（GB50202- ）屋面工程施工质量验收规范（GB50207- ）建筑地面工程施工质量验收规范（GB50209- ）建筑装饰装修工程质量验收规范（GB50210- ）建筑防腐蚀工程施工及验收规范（GB50212- ）建筑防腐蚀工程质量检验评定标准（GB50224-95）建筑工程施工质量验收统一标准（GB50300- ）建筑涂饰工程施工及验收规程（JGJ/T29- ）塑钢门窗安装及验收规程（JGJ103-96）建筑工程饰面砖粘接强度检验标准（JGJ110-97）外墙饰面砖工程施工及验收规程（JGJ126- ）地基及基础工程施工及验收标准（GBJ202-83）砌体工程施工质量验收标准（GB50203- ）混凝土结构工程施工质量验收规范（GB50204- ）钢结构工程施工质量验收规范（GB50205- ）地下防水质量验收规程（GB50208- ）城镇供热管网工程施工及验收规范（CJJ28- ）工业金属管道工程质量检验评定标准（GB50184-93）工业设备及管道绝热工程质量检验评定标准（GB50185-93）工业金属管道工程施工验收规范（GB50235-97）建筑给水排水及采暖工程施工质量验收规范（GB50242- ）通风与空调工程施工质量验收规范（GB50243- ）天津市直埋式预制保温管道工程施工质量验收标准（JJG11-94）城镇直埋供热管道工程技术规程（CJJ/T81-98）现场设备、工业管道焊接工程施工及验收规范（GB50236-98）电力装置安装工程低压电器施工及验收规范（GB50254-96）建筑电气工程施工质量验收规范（GB650303- ）冷弯薄壁型钢结构技术规范（GB50018- ）钢结构工程施工质量验收规范（GB50205- ）钢结构焊接规程（JGJ81- ）钢结构高强螺栓连接设计，施工及验收规范（JGJ82-91）混凝土结构设计规范（GB50010- ）门式刚架轻型房屋钢结构技术规程（CECS 102： ）钢结构质量检验评定标准（GB50221-95）给水排水管道工程施工及验收规范（GB50268-97）工业金属管道工程施工及验收规范（GB50235-97）埋地聚乙烯给水管道工程技术规程（CJJ101- ）天津市市政工程施工技术规范DB29-74- 城市道路工程质量检验标准DB29-50- 沥青路面施工及验收规范（GB50092-96）城市道路交通规划设计规范（GB50220-95）城市道路设计规范（CJJ37-90）公路沥青路面设计规范（JTJ014-97）沥青路面施工及验收规范（GB50092-96）公路路面基层施工技术规范（JTJ034- ）公路路基设计规范（JTJ013-95）混凝土路面砖质量检验方法（JC446- ）公路工程技术标准（JT001-97）公路路基施工技术规范（JTJ033-95）公路沥青路面施工技术规范（JTJ032-94）天津市市政工程施工技术规范（排水工程JJG9-93）天津市市政工程施工技术规范（道路工程JJG7-93）公路工程质量检验评定标准（JTJ071-98）公路工程施工安全技术规程（JTJ076-95）天津市市政工程质量检验评定标准汇编（TBJ103-91）第四节 编制原则严格遵循招标文件、设计图纸、资料及国家和天津市颁布的有关技术规范、规程的规定，认真分析研究，制定切实可行的施工技术措施。总体考虑、全面协作，选择适宜本工程条件的施工机械设备和人员，发挥设备、人才优势，认真分析，充分比较、论证，合理地规划整个工程的施工程序、技术措施，减小施工干扰，加强各施工工序之间的衔接，提高施工效率，确保施工质量和进度。采用多方案分析比较，选择合理可靠的结构工程施工供水、供电、排水、防噪、防尘方案，选择最有利于工程施工，同时又对周围环境影响最小的施工布置方案。认真贯彻执行“百年大计，质量第一”的质量方针政策，在业主和监理工程师的指导下，优质、高效地完成本工程施工，交给业主一份满意的答卷。第二章 施工组织第一节 施工组织管理网络根据该工程的工期紧，任务重、质量要求高的特点，现场采用ISO9000管理体系，为确保圆满完成整个工程，本工程管理体系将采取在公司领导和各科室密切配合下的项目经理负责制，设项目经理部负责现场的施工组织管理。第二节 机构组建按照我公司ISO-9000管理体系，我们将在现场成立一项目经理部为首的“四部一室”对整个工程进行垂直有效管理。“四部”为：技术质量部、工程物资部、经营计划部、财务核算部。“一室”为综合办公室。其各自职能分别为：一、工程部管理职责（一）严格按采购控制程序的要求完成采购供应管理工作，保证施工材料的质量。（二）严格进场物资的检验和试验管理工作，做好材料进场的验收、检验，协同复试工作，完成主要材料的进货检验、试验记录和追溯。（三）严格产品标识及可追溯性管理工作，做好施工现场的主要材料标识工作，定期检查落实做记录。（四）严格按施工过程控制程序要求，做好物资材料的搬运储存管理工作，坚持限额领料制度。（五）按照检验和试验状态标识的要求，做好主要材料检验和试验状态标识检查记录，确保进场的原材料为合格品。（六）对申请购置的新基础设施一定要进行验收、建帐、建卡、注册、建技术档案、经济档案，要有运行记录，单独存放，做好防雨、防潮、防丢失工作，确保安全。（七）对进入施工现场的基础设施，每台要有安全操作规程的标识牌，并填写基础设施进、退场验收单，执行专机专人、持证上岗，禁止违章作业，确保上岗人员的人身健康。（八）对操作手进行设施保养教育，提高她们保养意识，参照全国统一施工机械保养，修理技术定额定期做保养，严格限制机械设备“带病运转”。（九）对大修基础设施，要填写基础设施大修申请表报公司审批，大修后技术数据记录归档，并填报机械设备大修理交付验收单，由公司进行验收。（十）对施工现场所有的基础设施，要有防腐措施，提高它们的利用率，降低企业成本，满足工程需要。减少施工机械对环境的污染。（十一）负责安全技术管理，负责组织和实施环境、职业健康安全管理方案。（十二）负责现场文明施工，杜绝安全事故发生，施工不扰民，保证工程顺利进行。（十三）负责按工期要求，编制和落实施工计划，做出劳动力、材料供应、机械配置的安排意见。（十四）制止违章指挥、违章作业、实行安全否决权。（十五）负责对施工方案中的环境、职业健康等措施监督检查、贯彻实施。负责危险源的辩识与控制，现场环境因素的识别及主要环境因素的控制。（十六）负责对施工操作人员进入现场安全教育和技术安全文字交底，并在施工过程中进行监督和指导，以及对安全交底进行签字下达。（十七）负责对现场的安全防护措施检查、验收，对不安全的隐患督促有关人员进行整改和对现场所发生的安全事故进行调查、分析、记录、报告，制定防范措施。（十八）负责项目工程安全评分报表的统计，按期上报。二、办公室管理职责（一）负责质量、环境、职业健康体系管理文件的登记、发放和管理工作及归档移交工作，做好档案管理及印鉴使用登记。做好会务工作和起草文稿。（二）配合企管办做好“目标、指标分解表”分解工作，负责填报“目标、指标分解表”和收集有关数据。（三）负责办公区环境因素的识别及重要环境因素的控制。搞好安全文明施工，保障现场环境、办公环境的良好，杜绝食物中毒事件发生，保证职工的人身健康。（四）认真落实领导交办的工作，负责信访、来访和来宾接待工作，做好行政后勤工作。负责管理信息、采编、管理工作和办公计算机网络运行管理。（五）负责劳务供方合同起草及采购供方管理手册的管理，负责劳动力的管理和对劳务采购供方的选择、初评、申报，进退场管理，劳务费用的结算、报审。（六）制定领导及管理层成员资格、制定劳务层人员资格、技能、持证上岗的培训计划和持证上岗的落实。（七）负责安全保卫、消防、交通安全管理工作和对易燃易爆物品的管理及有毒有害作业场所的检测管理。负责车辆年检工作。（八）负责管理特殊工种的验证、换证登记管理工作。负责编制岗位工作人员任职要求，做好岗位能力考核的管理工作。三、技术部管理职责（一）负责施工组织设计的编制，施工图的设计变更、设计交底、技术交底、测量复核、技术措施、工艺设计、特殊过程、作业指导书的编制、项目质量计划等技术工作。统计技术应用适当、有效。（二）工程分部分项的检验和试验，检验和试验设备及计量器具管理，工程分部分项竣工产品的标识和状态标识及追溯、不合格品的控制、统计技术的选用等质量管理；质量纠正和预防措施、质量记录、内部审核自查等贯标管理工作。（三）实施项目质量检验计划和试验计划，工序过程进行预检，对首件部位工程，中间过程进行检查，对特殊工序过程，关键工序过程和工序管理控制点进行重点监控、检验。（四）执行质量管理的各项规定和制度，对工序过程中不合格情况及时有效的控制和纠正，将发现的问题及时地通知有关部门。配合公司进行内部质量审核，并开展自查活动。（五）对不合格品填写工程质量事故报告表，参与不合格评审，在处理过程中进行监督，处理后复验，并将工程质量事故自理记录提交经营开发部。、负责工程纠正预防措施的制定和落实。正确使用质量否决权，防止不合格品及工程质量事故发生。（六）负责工程技术质量文件和资料及管理文件的收发、管理工作，保证文件资料清楚整洁，真实可靠，齐备完善，整理时无遗漏，不得后补和随意改编，各种资料不得代填代签。（七）负责收集整理工程的全部竣工资料，竣工图，按照市政工程局、城建档案馆的规定标准装订成册，竣工后按期按程序移交有关部门。（八）检验试验设备及计量器具，按有关标准周期进行检查。做到量值传递准确，标识无误可追溯。四、经营开发部管理职责（一）负责合同管理、工程结算管理和回访、保修服务管理。（二）负责工程分承包方的合同签定及结算。（三）负责依据施工图计算工程量、按预算定额分析出用工量、机械设备及材料用工量，并提供工程量清单。（四）负责将项目工程施工过程中完成的中间计量提供给建设单位认可。（五）负责将项目工程不合格品及工程质量事故发生返工、返修费用的计算和核算提供给技术质量部和财务部。（六）负责项目工程竣工后的结算件的编制。（七）负责工程过程控制、工期计划、统计管理。（八）负责按工期要求，编制和落实施工计划。 （九）负责完成施工计划的统计分析，为完成或调整施工计划做好准备。（十）负责项目工程施工季、月、旬计划的填报及产值进度统计，按期上报有关业务报表。五、财务部管理职责（一）负责财务出纳（维修赔偿费）、成本核算的管理工作和接受上级财务部门的审计工作。（二）依据施工方案进行工程成本分析，提出降低成本指标。（三）负责做好项目工程阶段的成本活动分析，组织开好成本分析会，提出实现成本控制重点与建议。（四）依据中间计量和工程签证负责工程进度款和工程尾款的收取工作。（五）负责工程不合格品及发生质量事故造成返工返修的证据收取，进行记帐，并进行质量成本分析。（六）负责阶段成本核算，完成公司的各类专业核算工作。第三章 施工现场平面布置第一节 施工总平面布置根据施工场地具体情况，在布置施工总平面时尽量将本工程的生产区和生活区分开布置。为满足工程的正常施工，现场内设置钢筋加工房、民工宿舍、食堂、现场办公室，材料工具室,水泥库房等，加强现场平衡调度工作，搞好环境卫生，文明施工。现场临时设施均采用砖砌墙体，上盖石棉瓦，内墙抹灰刷白。现场四周设排水沟，生产污水经过现场二级沉淀池沉淀后排入指定排污点，楼层生产和生活污水分别由排污管有组织排出。由于办公区域和食堂区域是施工人员较为集中的地方，为保证操作人员等班组的出入安全，办公区域和生活住宿区搭设安全防护棚。第二节 临设布置驻地建设,为了工程的有效实施和管理，在可供使用的区域内，应按工程规模大小设置和维护全部办公室、宿舍、库房和储料场，并使项目监理满意。任何准备工作开始之前，应向项目监理提交份详图，图上应标明承包人的办公室、宿舍、库房和储料场等所有建筑物的平面位置，并说明其计划使用的要求，以取得项目监理批准。承包人对上述建筑物应安排警卫、栅栏和值班。不得在其驻地和临时工程用地范围以外堆积和储存材料，停放机械。承包人建设其驻地时，要考虑不得超过业主批准的临时用地计划。被指定的或未被指定的借用土地位置处到施工现场，和现场内部与现场周围之间，以及为施工需要的地方，应设计、修建养护临时性的通道。在工程完工后，将用作临时性通道的任何地区，恢复到用作通道之前这些地区的状况，除非得到项目监理的同意。工程完工后，拆除其驻地设施，并将该区域恢复原态，但在竣工前双方中有协议者除外。临时工程设施，临时工程包括为了顺利地完成永久性工程所需的工作，临时工程应符合中华人民共和国国家和地方当局有关运输管理、交通安全、环境保护和劳动保护等方面的一切法律和规定。当所进行的工程将对现有道路或具她用地发生冲突时，承包人应提前另行修筑便道，修筑这类临时工程应包括设置标志、护栏、警告灯和警告装置，以及为了工程安全施工所需的其它设备项目等。建筑标准和照明标准均应该与现有道路和交通等级全部相适合，而便道的宽度应小少于现有道路的宽度，除非经项目监理的同意。自己应合理设计并把拟建的临时工程的详图及说明提交给有关的当局或有关的代理人，并应在临时工程动工前获得其允许，业主应协助我们获得相应的许可证，在临时工程施工之前，将把临时工程详图和获得的所有书面资料提交给项目监理。并遵守运输部门、公安部门和其它有关当局颁布的有关文通管理方面的法规和制度。在永久性工程完工后，应移去，拆除、处理全部临时工程，并将临时工程占地区域清理好或恢复原状，以达到项目监理满意为止。第三节 施工用水、用电施工用电在现场设置两台400KVA变压器，具体方案见临时用电施工组织设计方案。净水和污水，在实施和维护本工程期间负责提供安装和保养全部施工和生活用水设施，并保证按本合同有关施工用水要求和中华人民共和国生活饮用水标准，持续不断地供水，在提供安装和保养临时供水系统的同时，还负责提供安装和保养一个临时排污系统，用以排放全部施工和生活污水和废水，。安装固定电话两部。第四节 工程用地和相邻关系业主负责提供永久工程用地。施工活动须严格限制在工地内，或那些经过协商获得许可证使用的区域进行，不得干扰附近农作物，永久或临时建筑物及其它财产，并维持工地的清洁，施工工地的建筑垃圾和生活垃圾，不得随便堆放，应倾倒至城市市政有关管理部门指定的地点，处于工程用地范围以外的现有公用设施和民用设施如果影响施工或受施工影响，在施工期间对其采取切必要的措施，加以防止或保护，若自己的活动造成工程用地以外的现有公用设施和民用设施的损坏，自己负责赔偿。如果临时或永久工程施工有可能对靠近工程用地的现有公用设施或民用设施产生影响时，只有通知占有和管理这些设施的代表，并在她们应邀在场的情况下才能开始施工作业。应谨慎施工，防止工程用地范围以外的建筑物、道路、庄稼、树木等财产的损坏。除非项目监理另有指示，在工程附近的任何建筑物及财产未经项目监理批准不得拆毁和移动。工程施工期间，在开沟、挖方及拆毁原有建筑物等操作时，均应及时采取支撑或安全防护措施，避免影响附近建筑物和财产的安全。第五节 现场办公及相应设施将提供施工场地总平面布置建议图，由甲方，项目监理审核后实施。场地平面布置应包括：甲方办公室，项目监理办公室、自己的现场办公室、自己的库房、维修场地、材料堆存设施、场内道路、临时供排水、供电线路等。附施工总平面图临时用地表第四章 施工进度计划第一节 总体施工进度安排该工程计划总工期为289天，总体施工进度计划分为6个阶段：第一阶段：施工准备阶段，计划安排10天。主要完成施工便道、供水、生产生活用房、交接桩橛和本标段线路复测及控制测量、复核技术资料、混凝土配合比的选择及进场材料的试验、清除填挖地段草皮根类、解决通讯、组织机械设备、人员、材料进场等。第二阶段：泵房主体工程及出水暗涵施工阶段，计划安排100天，在6月15日之前主要完成主体结构工程。第三阶段：格栅间及地上部分施工阶段，计划安排60天，完成格栅间及地上部分的土建及钢结构安装工程。第四阶段：变配电室及管理用房施工阶段，计划安排120天。第五阶段：附属工程施工阶段，计划安排110天工程，主要完成场区内主要管线、道路及其它附属工程施工。第六阶段：收尾移交阶段，计划安排10天。主要完成现场清理、竣工资料整理编制及交验等工作。第二节 各分项工程具体施工进度安排该项工程工程量大、工期短，为确保工期目标的实现，施工中必须切实做好施工顺序安排，按照平行流水作业方式，多工作面展开施工。构、建筑物施工按照“先下后上、先内后外”；管线施工按照“先地下后地上、先深后浅”，的顺序原则进行。第五章 劳动力计划第一节 劳动力计划表 单位： 人工种、级别按工程施工阶段投入劳动力情况施工准备基坑支护施工泵房主体施工管理用房施工管道及道路施工附属工程施工项目经理111111项目副经理111111项目总工111111施工员466666测量员222222质检员233333钢筋工2020352055木工101030302020瓦工15301010壮工304040405030司机355555安全员222222电工444444后勤444444注：本计划表是以每班八小时工作制为基础编制的。第二节 劳力安排保证措施本工程施工期间正值酷夏，如何安排好酷夏期间的正常施工，是保证本工程工期目标实现的关键。因此为保证工程顺利竣工，我公司特制定相应够保证措施：一、酷夏期间为保证工期的实现，我公司拟采取特殊措施予以确保。我公司将充分做好劳力的动员准备工作，合理安排有关人员正常施工，采取每天补助定奖的办法，每完成一个定额工日的工作量，给与6元的奖励。稳定施工人员思想、增强凝聚力，充分发挥我公司擅打硬仗的特点，保证工期目标的实现。二、我公司将经过公司成员，施工队伍的当地政府和劳动部门共同与施工人员签订符合法律规定的施工合同，并组织专车运输施工人员，确保及时上人、劳力充分。法定节假日期间，我公司将从人力、物力、财力等各方面加强施工现场的管理工作，所有施工人员均不休息，连续组织施工，以确保本工程工期。第六章 资源供应计划第一节 施工材料部署本工程的钢材、水泥、钢筋和设计预埋件以及管道预埋套管等材料进场前必须有合格证书，要加强日常材料质量试验抽验；砂、碎石等地方材料在质量符合要求的前提下就近采购。材料供应在符合质量要求的前提下，必须满足施工进度需用，在雨季等特殊季节要作好提前备料。序号材料名称规格单位数量进场日期备注1水泥P.S325吨850 .32钢筋,级钢t480 .33砂子中砂t10 .34碎石t50 .35双拼槽钢180mmM600 .46脚手板4m块150 .47钢模板6015块500 .48钢模板3015块500 .49脚手管48*6m根1000 .510白松板5cmm330 .411方木6m*10cm*10cm根200 .4第二节 施工机械供应计划为保证本工程进度目标的顺利完成实施，拟配备性能优异、数量充分的市政工程泵站施工设备进场施工，详见机械设备表如下：主要施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率生产能力所在地1汽车起重机4台2挖掘机4台3挖掘机2台4正循环钻机4台5双轴搅拌桩机2台6装载机2台7自卸汽车10台8压路机2台9拌合机1台10平地机1台11摊铺机1台12混凝土运输车10台13混凝土泵车2台14推土机1台15发电机3台16成型机2台17切断机2台18调直机2台19电焊机15台20电锯3台21平刨1台22压刨1台23风镐30台24水泵10台25振捣器10台26振动夯2台第七章 施工方案及技术措施第一节 技术准备一、开工前，应全面熟悉设计文件，在设计交底的基础上进行现场核对和施工调查，发现问题及时经过项目经理部与设计取得联系。二、根据现场收集的情况，核实工程量，按工期要求、施工的难易程度和人员、设备、材料的准备情况编制施工组织设计，报现场监理工程师和项目经理部批准，并及时提出开工报告。三、由项目总工组织各作业队技术人员认真研究施工图纸和施工现场，以书面形式出示所有问题，并向监理工程师提交一份备查，与设计单位进行设计交底，把发现的问题尽可能在开工前解决，作好设计交底记录。第二节 格栅间、泵房及出水暗涵施工一、泵房工程概况泵房主要由两部分组成，第一部分为地下部分包括灌注桩，底板基础，池壁，板、梁、柱及出水暗涵等。第二部分为地上部分包括格栅间，梁、柱及钢结构罩棚等。泵房的施工顺序为：1：搅拌桩、灌注桩施工，2：基坑降水及开挖，3：泵房基础施工，4：池壁施工，5：梁、板及柱施工，6：出水暗涵施工，7：格栅间施工，8：罩棚施工。二、搅拌桩施工为提高基槽开挖时的稳定性及基槽止水性能，根据设计图纸要求采用水泥搅拌桩作为止水帷幕。水泥搅拌桩1单径700mm，有效桩长15.5m，双头桩数共211组，水泥搅拌桩2单径700mm，有效桩长10.0m，双头桩数共217组。组与组之间相互咬合200mm，搅拌桩采用32.5矿渣水泥，水泥掺入量为12%，水灰比为0.450.55，要求全程复喷复搅，保证相邻桩搭接严密，相邻桩施工间隔不得超过10小时，否则应在相邻部位补桩。施工设备采用双轴搅拌桩机，桩架采用履带式重型桩架。（一）场地平整及地下物勘查两轴搅拌机施工前，必须先进行场地平整，清除施工区域的表层硬物和地下障碍，为了加强承重荷载采用垫钢板方法便于桩架行走，在场地处理阶段，应请专业单位进行全场沿线地下障碍物探察，根据探察报告，在开挖过程中将障碍物全部清除。（二）测量放线根据设计提供的坐标基准点，按照设计图进行放样定位及高程引测工作，做好永久及临时标志。放线定位后填写施工放样报告检验单，提请监理进行复核验收签证。确认无误后方可进行搅拌施工。（三）开挖导槽 根据基槽围护内边控制线，采用挖掘机开挖导槽，并清除地下障碍物，导槽尺寸要求中心线两侧宽各0.6米，深1.5米，在施工中随打随挖，保证浆液不外溢，挖出的余土和废浆液应及时处理，以保证正常施工，并达到文明工地要求。（四）定位型钢放置在平行导槽方向放置两根定位型钢，型钢规格为300mm300mm,长约820m,在型钢上每隔1.2米作出一个标记，便于施工中寻找桩位。（五）钻进施工1、桩机就位（1）由当班班长统一指挥桩机就位，移动前看清周围各方面的情况，发现障碍物应及时清除，桩机移动结束后认真检查定位情况并及时纠正。（2）桩机应平稳、平正、并用线锤对钻杆进行垂直定位观测以确保桩机的垂直度。（3）搅拌桩桩位定位以后再进行定位复核，偏差值应小于2cm。2、搅拌速度及注浆控制（1）双轴水泥搅拌桩在下沉和提升过程中均应注入水泥浆液，同时严格控制下沉和提升速度。根据设计要求和有关技术资料规定，下沉速度不大于0.8m/min，提升速度不大于1.6m/min，在桩底部分适当持续搅拌注浆，做好每次成桩的原始记录。（2）制备水泥浆液及浆液注入在施工现场搭建拌浆施工平台，平台附近搭建100水泥库，制作施工用的10m3水箱一个，在开机前应进行浆液的搅拌工作。水泥送样复试合格后方可进行使用。水泥浆液的水灰比为1.5（根据施工情况在1.52.0范围内调整），每立方搅拌水泥土水泥用量为150kg，拌浆及注浆量以每钻的加固土体方量换算，注浆压力为0.3Mpa0.8Mpa，以浆液输送能力控制。（3）搅拌下沉和提升速度一定要均匀，遇到障碍物要减速慢行以防止设备损坏。（4）采用信息法施工，后台和桩机要密切联系配合，保证工序的连续性和完整性。3、施工过程中由专人负责纪录，详细记录每个桩的下沉时间、提升时间和注浆情况，记录要求详细、真实、准确。及时填报当天的施工报表纪录，随时备查，24小时内报送监理。（六）搅拌桩施工质量保证措施1、孔位放样误差小于2，钻孔深度误差小于5，桩身垂直度符合设计要求，误差不大于1/100桩长。2、严格控制浆液配比，做到挂牌施工，并配有专职人员负责管理浆液配置。严格控制钻进提升及下沉速度，下沉速度不大于0.8m/min，提升速度不大于1.6m/min。3、施工前对搅拌桩机进行维护保养，尽量减少施工过程中由于设备故障而造成的质量问题。设备由专人负责操作，上岗前必须检查设备的性能，确保设备运转正常。4、用桩架垂直度指示针调整桩架垂直度，并用线锤进行校核。5、工程施工过程中，严禁发生定位型钢移位，一旦发现挖掘机在清除沟槽土时碰撞定位型钢使其跑位，应立即重新放线，重新定位。6、场地布置应综合考虑各方面因素，避免设备多次搬迁、移位，减少搅拌桩施工的间隔时间，尽量保证施工的连续性。7、严禁使用过期水泥、受潮水泥，对每批水泥进行复试合格后方可使用。8、施工冷缝处理：施工过程中一旦停工超过10小时出现冷缝，则采取在冷缝处围护桩外侧补素桩的方案，在围护桩达到一定强度后进行补桩，以防偏钻，保证补桩效果，素桩与围护桩搭接厚度约为100左右。9、渗漏水处理：在整个基槽开挖阶段，应密切注视基槽开挖情况，一旦发现墙体有漏点，应及时进行封堵。封堵方法为在基槽渗水点插入引流管，在引流管周围用速凝防水水泥砂浆封堵，待水泥砂浆达到一定强度后，再将引流管打结。10、确保桩身强度和均匀性要求做到:严格控制每桶浆液的水泥用量及液面高度，用水量采用总量控制。土体应充分搅拌，严格控制钻孔下沉、提升速度，使原状土充分破碎以便有利于水泥浆与土均匀拌和。浆液不能发生离析，水泥浆液应严格按预定配合比配制，为防止灰浆离析，放浆前必须搅拌30秒再倒入存浆桶。压浆阶段输浆管道不能堵塞，不允许发生断浆现象，全桩须注浆均匀，不得发生土浆夹心层。发现管道堵塞，应立即停泵处理。待处理结束后立即把搅拌钻具上提和下沉1.0m后方能继续注浆，等待1020秒恢复向上提升搅拌，以防止断桩发生。三、灌注桩施工本工程灌注桩共分为两部分，一部分为基坑支护用灌注桩，另一部分为泵站基础结构灌注桩。支护钻孔灌注桩1，桩径为800mm，有效桩长为15.0m，桩数为34根。支护钻孔灌注桩2，桩径为700mm，有效桩长为11.0m，桩数为42根。支护钻孔灌注桩3，桩径为700mm，有效桩长为10.0m，桩数为48根，混凝土强度等级均为C25。基础灌注桩1共计47根，桩径为600mm，桩长10m，基础灌注桩2共计15根，桩径为600mm，桩长10m，基础灌注桩3共计31根，桩径为600mm，桩长10m，其强度等级均为C30。（一） 施工前准备工作施工前修建必要的临时道路满足施工的要求；人工挖槽探测地下各种障碍物，清除钻孔桩范围内杂物，平整、压实施工范围内的施工场地，以防钻机发生不均匀沉降。进行机械、材料、人员的组织和方案、操作工艺的技术准备和技术交底工作。根据施工经验，在工程施工前必须进行试成桩，数量为一根，主要了解实际地质情况与地质勘测报告是否相符，并对所选用的设备机具、施工工艺以及技术要求是否适宜。我们对试成孔进行孔径、垂直度、孔深、沉淤测定，然后在正式施工工程桩之前将各项技术参数调整到最佳状态。（二）测量放线依据测量控制桩点及设计图纸定出桩孔平面位置及高程，同时以桩中心为交点纵向、横向埋设护桩，经监理工程师核验无误后进行施工。测量孔深的基准点用水准仪将高程引至护筒周边的基准钢筋上并做红漆标记，施工过程中经常复测，并保护好各控制桩点。（三）护筒的制作和埋设根据测量确定的桩位，准确稳固埋设钢护筒。护筒由厚6mm钢板加工而成，护筒内径要比设计桩身直径大200mm，在护筒顶部开设2个溢浆口，高出地面30cm。护筒埋设采用挖埋方法，用桩位定位器保证护筒中心与桩中心一致，筒中心与桩位中心偏差50mm，护筒的倾斜度偏差不得大于1。护筒深度应超过杂质土层深度，且护筒底埋入原土深度宜200mm。在挖埋时，护筒与坑壁之间用黏土填实。（四）钻进成孔桩身垂直度要求在1/100，故钻机就位时保持底座平稳，以保证不发生倾斜位移。钻头中心采用桩定位器对准桩位。利用双向调节标尺或线坠调整钻杆垂直，钻杆位置偏差不大于20mm。开钻前钻机应先慢速旋转下放，轻压慢转待钻头正常工作后逐渐加大转速和钻压，进入正常钻进。为保证钻孔的垂直度，在钻进过程中，设置钻机导向装置，钻进过程中若发生斜孔、弯孔、缩孔、塌孔或沿护筒周围冒浆以及地面沉陷时，应停止钻进，采取如下措施：1、当钻孔倾斜时，可往复扫孔修正；如纠正无效，则在孔内回填黏土或风化岩块至偏孔上部0.5m，再重新钻进。2、钻孔中如遇到塌孔，立即停钻，并回填黏土，待孔壁稳定后再钻，或采取补桩措施。3、护筒周围漏浆可用稻草拌黄泥堵塞漏洞。（五）泥浆护壁根据钻孔桩所经地质条件，采用泥浆护壁。泥浆具有护壁、携砂、冷却和润滑作用，其中主要是保护孔壁、防止塌孔，同时在泥浆循环过程中还可携砂，并对钻头具有冷却润滑作用。1、泥浆配合比：膨润土310%，工业用碱0.51%，纤维素0.1%，加水拌制成。2、泥浆制备技术要求：及时采集泥浆样品，测定性能指标，对新制备泥浆进行第一次测试，使用前进行一次测试，钻孔过程中测试一次，钻孔结束进泥浆面下1m及孔底以上0.5m处各取泥浆样品一次。回收泥浆后，回浆处理后各测试一次。存储泥浆每8小时搅拌一次，每次搅拌泥浆或测试必须作为原始记录。新鲜泥浆制作好后搁置24小时，经各项指标测试合格方可循环利用。3、泥浆控制指标：粘度1825S，含砂率不大于4%，胶体率不小于96%，施工中经常
