给排水设计说明范例.doc

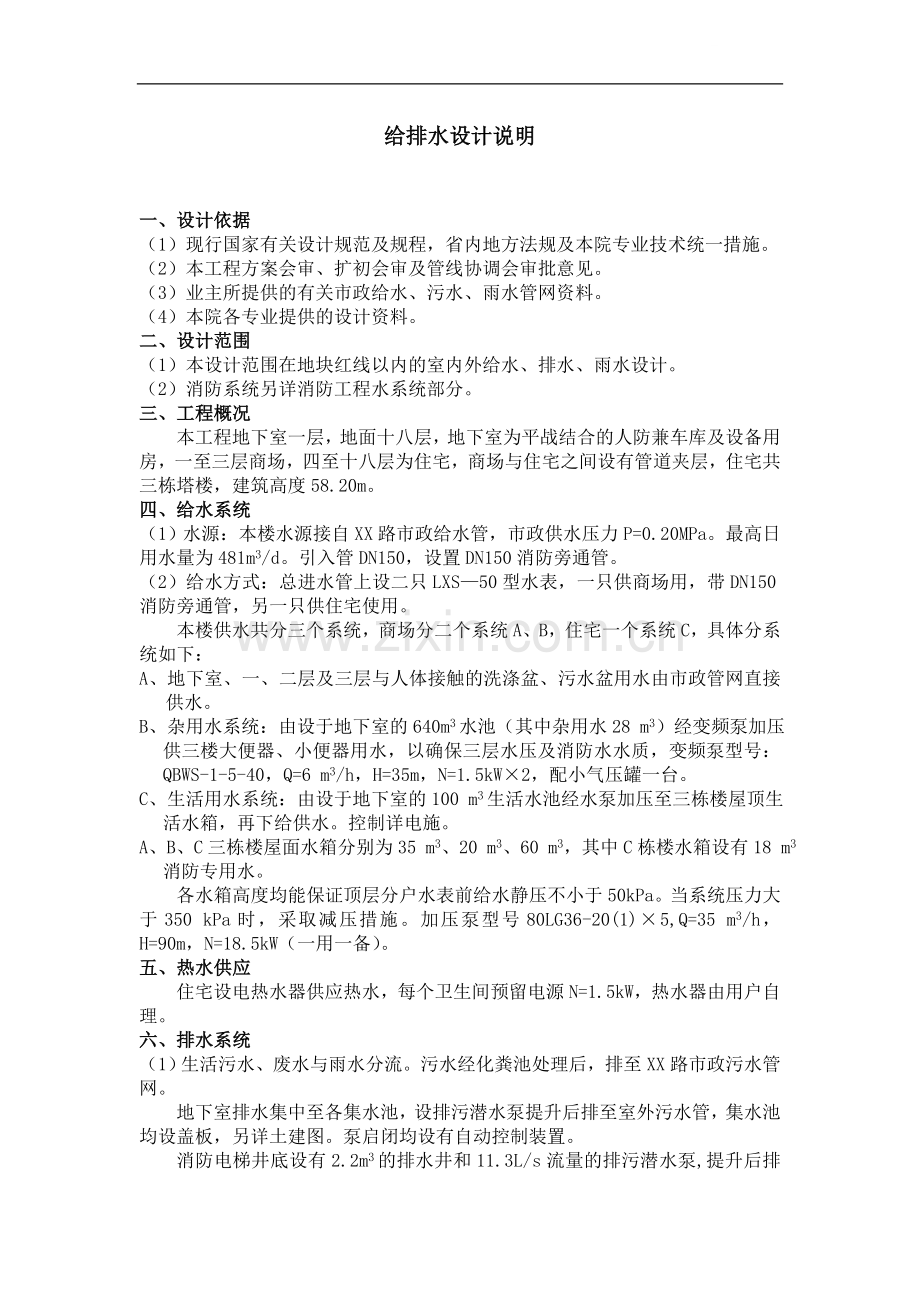

给排水设计说明一、设计依据（1）现行国家有关设计规范及规程，省内地方法规及本院专业技术统一措施。（2）本工程方案会审、扩初会审及管线协调会审批意见。（3）业主所提供的有关市政给水、污水、雨水管网资料。（4）本院各专业提供的设计资料。二、设计范围（1）本设计范围在地块红线以内的室内外给水、排水、雨水设计。（2）消防系统另详消防工程水系统部分。三、工程概况本工程地下室一层，地面十八层，地下室为平战结合的人防兼车库及设备用房，一至三层商场，四至十八层为住宅，商场与住宅之间设有管道夹层，住宅共三栋塔楼，建筑高度58.20m。四、给水系统（1）水源：本楼水源接自XX路市政给水管，市政供水压力P=0.20MPa。最高日用水量为481m3/d。引入管DN150，设置DN150消防旁通管。（2）给水方式：总进水管上设二只LXS50型水表，一只供商场用，带DN150消防旁通管，另一只供住宅使用。本楼供水共分三个系统，商场分二个系统A、B，住宅一个系统C，具体分系统如下：A、地下室、一、二层及三层与人体接触的洗涤盆、污水盆用水由市政管网直接供水。B、杂用水系统：由设于地下室的640m3水池（其中杂用水28 m3）经变频泵加压供三楼大便器、小便器用水，以确保三层水压及消防水水质，变频泵型号：QBWS-1-5-40，Q=6 m3/h，H=35m，N=1.5kW2，配小气压罐一台。C、生活用水系统：由设于地下室的100 m3生活水池经水泵加压至三栋楼屋顶生活水箱，再下给供水。控制详电施。A、B、C三栋楼屋面水箱分别为35 m3、20 m3、60 m3，其中C栋楼水箱设有18 m3消防专用水。各水箱高度均能保证顶层分户水表前给水静压不小于50kPa。当系统压力大于350 kPa时，采取减压措施。加压泵型号80LG36-20(1)5,Q=35 m3/h，H=90m，N=18.5kW（一用一备）。五、热水供应住宅设电热水器供应热水，每个卫生间预留电源N=1.5kW，热水器由用户自理。六、排水系统（1）生活污水、废水与雨水分流。污水经化粪池处理后，排至XX路市政污水管网。地下室排水集中至各集水池，设排污潜水泵提升后排至室外污水管，集水池均设盖板，另详土建图。泵启闭均设有自动控制装置。消防电梯井底设有2.2m3的排水井和11.3L/s流量的排污潜水泵,提升后排至室外雨水管道。排污潜水泵型号：WQ10151.5，Q=10m3/h，H=15m，N=1.5kW WQ15202.2，Q=15m3/h，H=20m，N=2.2kW WQ40123， Q=40m3/h，H=12m，N=3kW WQ40154， Q=40m3/h，H=15m，N=4kW（2）排水管的坡度：DN50，i0.035; DN75，i0.025; DN100，i0.02; DN150，i0.01; DN200，i0.008。排水立管转弯及排水立管与排出管连接管应采用二个45弯头或采用斜三通连接。排水三通应采用顺水三通或斜三通配件。管道待主体竣工后再与室外检查井连接。（3）雨水与污水分流。屋面雨水设雨水斗，阳台设地漏接入雨水立管，雨水经汇集后，再排入市政雨水管网。本区地块红线以内污水、雨水管管径、标高和与市政管接驳点另详总体图。七、空调循环冷却水系统本大楼设二台冷冻机，每台75104kcal/h。本大楼总冷却水量为450m3/h，设二台冷却塔，每台250 m3/h。配冷却水泵三台（二用一备），型号：200RK28032，Q=224336 m3/h，H=34.528.9m，N=37kW，进口承压1.6 MPa。冷却塔采用直交流式超低噪声节能型，噪声小于59dB，冷却塔设于C栋楼住宅屋面。冷却塔基础架空，距屋面1.0m，减少对住户的影响。冷却水泵设在地下室冷冻机房内。空调冷水机组进水温度32，出水温度37，设计湿度28.1。循环冷却水系统流程：冷却塔集水池机械过滤电子水处理仪冷却水泵空调冷水机组冷却塔。八、卫生洁具选用（1）按甲方要求，住宅内卫生间设三洁具，厨房设备由用户自理。洗衣机地漏带插口。（2）公共卫生间设蹲式大便器（内置水封），配感应式冲洗阀（带防污隔断器）；壁挂式方形小便器（内置水封）配感应式冲洗阀（带防污隔断）。台式洗手盆，配感应龙头，拖布池配普通水龙头，地下室冲洗龙头用皮带水嘴。水泵房、发电机房设洗涤盆，配普通水龙头。卫生洁具安装详国标99S304。残疾人卫生间安装详建施图。施工中若蹲便器及小便器改为不带内置水封型时，排水支管上应加设存水弯。卫生器具、给水配件应采用节水型，并具有产品合格证，不得使用淘汰产品。九、管材、保温防腐及阀门给水管采用钢塑复合管及配件，上部排水管、雨水管用离心排水铸铁管。冷凝水管、地下室人防埋地排水管及集水池潜污泵排出管用热镀锌钢管。明设钢塑复合管外刷银粉漆二道，铸铁管外刷防锈漆一道，灰色调和漆二道。埋地钢塑复合管和铸铁管外刷石油沥青涂料二道。所有管道支、吊架除锈后红丹打底，外刷与管道相同颜色漆两道。生活用水管道与杂用水管道应外刷不同颜色。屋面冷却水管采用橡塑保温材料隔热。阀门的选用：管径小于DN50采用铜质截止阀，大于和等于DN50采用优质闸阀及碟阀。水泵出口止回阀采用防水锤消声止回阀，地下室潜污泵排出管上的单向阀采用滑道滚球式排水专用单向阀，其余止回阀采用静音式止回阀。十、管道敷设（1）阀门及配件需装可拆卸的法兰或螺纹活套，并安装在方便维修、拆卸的位置。管道井或吊顶内阀门应配合土建留有检修口。所有管道井内楼板应待管道安装后封堵。给排水管道与其他专业管道交叉应互相协调。除图纸注明标高外，设于吊顶内管道安装应尽可能紧贴梁底，立管应按规定尺寸靠近墙面或柱边。（2）立管及水平管支、吊架安装详国标S161。所有竖管底部应加支墩或铁架固定，管道穿楼板、梁、外墙等均设套管，其缝隙应填塞严密。管道穿水箱壁采用型防水翼环，水泵吸水管穿贮水池池壁及地下室给水管穿外墙，采用型防水套管，地下室排水管穿外墙壁采用型防水套管，防水套管安装均详国标S312-8-78。水箱进水采用全铜浮球阀。（3）水泵基础采用隔振器或橡胶隔振垫，水泵进出水管安装可曲挠橡胶柔性接头。水泵基础隔振及隋性块钢筋混凝土配筋等安装详国标98S657。（4）管道井暗装排水竖管上的检查口及浴盆排水口处应设检修门，做法详土建图。（5）给水管所标注指管中，排水管指管内底。标高以m计，其它尺寸以mm计。室内标高0.00，相当于罗零标高7.80。（6）钢塑复合管、镀锌钢管螺纹连接，排水铸铁管卡箍式连接。（7）地漏、清扫口、排水通气帽安装详国标92S220。（8）住宅每户设LXS-20E型冷水表一只，表前均设相应规格铜截止阀一只，相应规格法兰式波纹金属软管一只。十一、地下人防设计（1）人防水源接自市政给水管，设水表引进人防区，供战时贮水箱及其他用水。人防六级，共分三个防护单元。每个防护单元容纳800p，设饮用水箱60 m3，生活水箱23m3。贮水箱待临战前用玻璃钢板拼装，做法详国标92SS177。每区水箱可保障十五天饮用水和七天生活水。饮用水标准按5L/pd，生活水按4L/pd计。（2）供水方式：由市政水接入备用水箱，并将饮用水和生活水分开。箱底设有取水龙头，生活用水箱设变频管道泵和手摇泵加压至洗消间供洗消用水。出入口部及干厕附近设冲洗水龙头一只，以便冲洗被污染的通道和房间。（3）排水：每个防护单元战时设男女干厕，并设有污水池，在隔绝防护时间内，污水排至污水池，警报解除后，用排污潜水泵或手摇泵提升后排至室外污水道。排污潜水泵均设自动控制装置。污水池加盖，设透气管，并有水位自动控制，平时可排冲洗地面水，战时安装加人孔的密闭盖板、爬梯及水位指示器。（4）人防出入口部的防毒通道、扩散室、滤毒室等设有DN80铜质管堵防爆地漏排放洗消水，平时不用加黄油封堵，并定期维修。（5）管道穿围护结构层顶板或侧墙时，在人防区内侧设FBF防爆波闸阀，战时遇有冲击波时可自动关闭，阻止污染源沿管道进入区内。污水池透气管上设P=1.6MPa的闸阀。管道穿出地下室侧墙，并在室外地面以下，应设防水、防冲击波的防水套管和密封翼环，详国标S312-8-7。凡穿过人防顶板的管道直径控制在DN75以内。上部建筑的污水管、雨水管均不穿过防空地下室。（6）人防各区设有消火栓和喷淋系统，凡给水管道穿过人防区时，每区内侧设P=1.6MPa的闸阀，在隔绝防护时间内应将闸阀关闭。人防内闸阀均应有明显启闭标志。十二、水压试验及竣工验收（1）施工单位应对所承担的给水、排水、雨水及水泵、设备等安装进行全面的试验，以符合设计及国家有关规定。（2）室内给水干管工作压力为1.2MPa，支管工作压力0.6Mpa，试验压力应为工作压力的1.5倍。水压试验时，10min压力降不大于0.05MPa，然后将试验压力降至工作压力后作外观检查，以不漏为合格。（3）排水管安装后应做灌水试验，暗装或埋地排水管在隐蔽前必须做灌水试验。满水15min后，再灌满延续5min，液面不下降为合格。雨水管灌水高度必须到每根立管最上部的雨水漏斗。（4）所有排水管道及卫生洁具等安装应按国家有关规定、标准进行验收。
