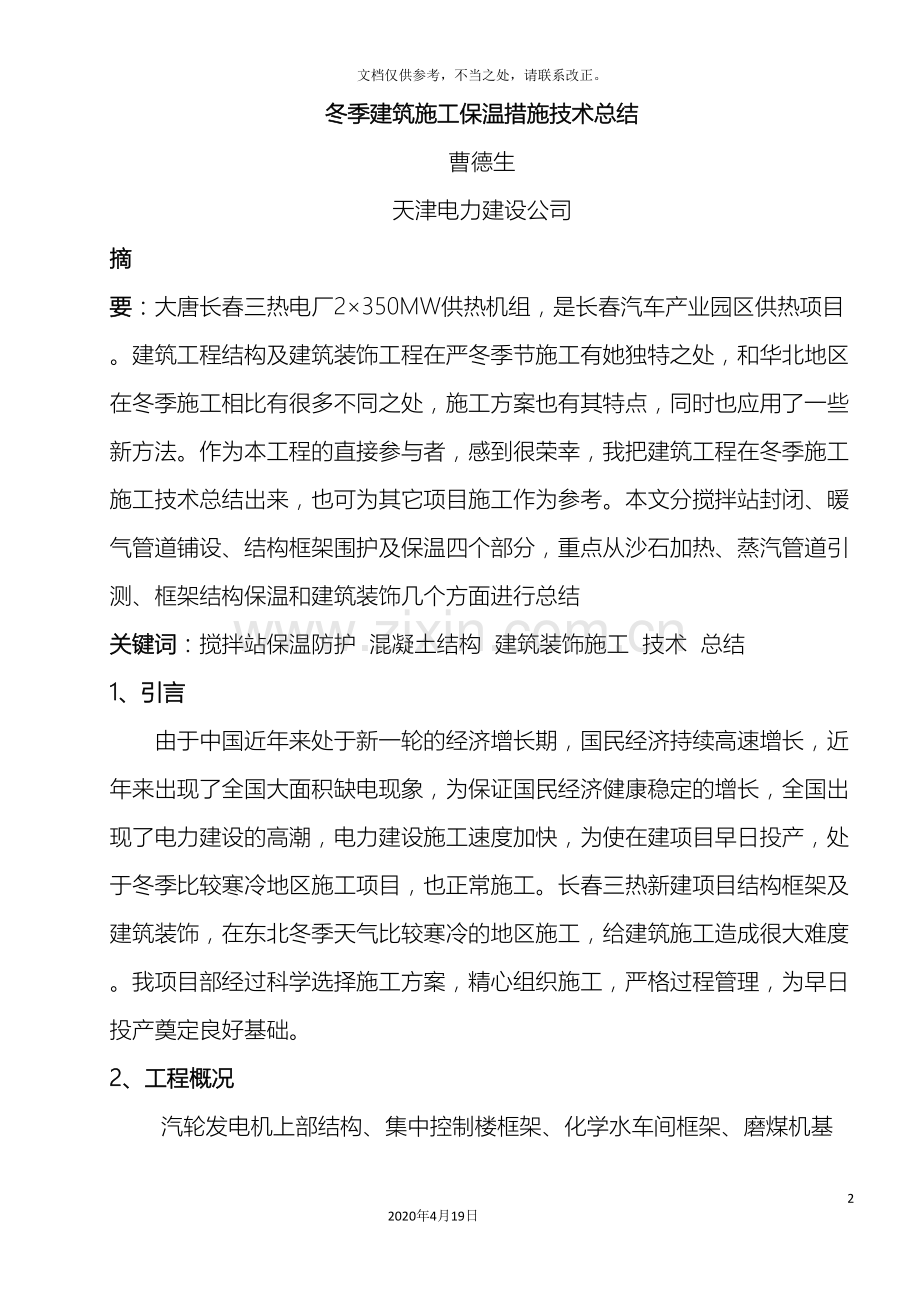

冬季建筑施工保温措施技术总结
曹德生
天津电力建设公司
摘 要：大唐长春三热电厂2×350MW供热机组，是长春汽车产业园区供热项目。建筑工程结构及建筑装饰工程在严冬季节施工有她独特之处，和华北地区在冬季施工相比有很多不同之处，施工方案也有其特点，同时也应用了一些新方法。作为本工程的直接参与者，感到很荣幸，我把建筑工程在冬季施工施工技术总结出来，也可为其它项目施工作为参考。本文分搅拌站封闭、暖气管道铺设、结构框架围护及保温四个部分，重点从沙石加热、蒸汽管道引测、框架结构保温和建筑装饰几个方面进行总结
关键词：搅拌站保温防护 混凝土结构 建筑装饰施工 技术 总结
1、引言
由于中国近年来处于新一轮的经济增长期，国民经济持续高速增长，近年来出现了全国大面积缺电现象，为保证国民经济健康稳定的增长，全国出现了电力建设的高潮，电力建设施工速度加快，为使在建项目早日投产，处于冬季比较寒冷地区施工项目，也正常施工。长春三热新建项目结构框架及建筑装饰，在东北冬季天气比较寒冷的地区施工，给建筑施工造成很大难度。我项目部经过科学选择施工方案，精心组织施工，严格过程管理，为早日投产奠定良好基础。
2、工程概况
汽轮发电机上部结构、集中控制楼框架、化学水车间框架、磨煤机基础、锅炉钢柱台板二次灌浆均在寒冬季节进行施工。砼来源于搅拌站HZS75E，HZS50E 2台搅拌机，泵车2台、砼罐车6辆，从搅拌站到施工现场300米。现场施工道路已形成。
3、施工技术措施
3.1搅拌站防护
根据现场施工环境、条件、施工任务，初冬前，项目部与业主、监理多次召开关于冬季建筑施工专题会，对搅拌站：搅拌机，砂、石存放场进行全封闭，水箱采用外保温、水采用蒸汽加热。砼掺加防冻剂施工方案。确保整个施工现场及其它标段的砼供应。
HZS75E，HZS50E搅拌机采用轻钢结构作为封闭结构，外封100mm厚轻钢保温板。使其搅拌机、上料斗、卸料斗全部封闭。详见搅拌机封闭图。
砂、石存放场采用大棚式，长60000×17000×5500mm。设2个3000×3300mm，电动卷帘门，周围砌筑370mm高1米，封闭材料采用轻型钢骨架，骨架生根在1米高墙上，外侧采用100mm厚保温板材进行封闭。室内砂、石存放场下保温采用：主管路采用80×6无缝钢管，排管采用159×5无缝钢管，排管采用首尾相接，铺满整个砂、石存放场，排管中间回填砂石，表面浇注C20砼200厚。管路室外过路段保温采用外加240×5钢套管。中间采用聚氨酯发泡，非过路段不加套管。说明：1、主管路采
排管布置在室内四周，排管间距首尾之间为2米，用于室内采暖用。确保砂、石出库温度不小于18º
水箱外侧保温采用双层岩棉进行保温。水管及蒸汽管道保温均采用岩棉管保温。外护采用油毡进行。
泵车中泵管用棉被裹严，罐车穿上棉套装。机械使用-35#柴油。泵车及罐车夜间停放在砂石大棚内，确保明天车辆正常运转。
砼掺加砼防冻剂，确保砼入模温度在15º以上。

3.2汽机基座上部结构施工
在汽机基座上部施工前，搭设外侧脚手架，脚手架搭设高度14.60米。脚手架外侧四周从0米至14.60米安装苫布，用于施工人员挡风用。汽机基座上部结构施工均采用木模板，柱子加固后，每侧安装3根20mm钢管用于蒸汽保温用。蒸汽管道放置在柱模外侧，管道外侧用塑料布将柱子表面裹严，再用棉被裹紧塑料布并用铅丝捆好。结构连梁模板底部及侧面均安装20mm蒸汽管道，间距为600mm，同梁纵向布置。梁表面布置蒸汽管道，间距为1.5米，梁表面用塑料布封闭严密，塑料布上面用棉被覆盖好，确保蒸汽在塑料布内循环。主管道采用108×4，在汽机基座0米处，顺柱子方向分别布置3道。并与采暖外管线连接。柱子蒸汽管道20mm分别与主管道108×4相连。每天派专人监护蒸汽保温情况，并负责实时对砼保温进行测温。

汽机基座上部结构施工
3.3 磨煤机基础施工
6台磨煤机基础布置在BC列2~7轴之间。基础施工时分别在模板外侧挂2层棉被，待基础验收合格后，分别用脚手管基础上面搭设大棚，比基础各边长大500mm。棚高比基础表面高1米。大棚表面及侧面分别用苫布封闭好，安装蒸汽管道（25mm），每个基础不少于4个蒸汽管道（如下图）。浇注砼前，首先用蒸汽管道将基础内雪融化。使其基础垫层、钢筋、模板温度升高，与砼入模温度接近。砼浇注后，派专人负责砼保温、测温工作。如发现温度有变化，及时对蒸汽管道、保温材料进行围护。

磨煤机基础施工
3.4集控楼上部结构施工
由于天气温度变化较大。在集控楼框架施工中已经进入冬季施工季节。为确保里程碑节点顺利实现，项目部积极组织施工人员，加班加点不分昼夜进行施工。但长春的天气比较寒冷。为保质保量完成施工任务，全体参战人员，提前策划，能够保证施工正常进行。在框架外侧脚手架满挂一周苫布，能够保证施工人员挡风御寒。在柱子验收合格后，在每根柱子模板外侧满裹电褥子，电褥子外侧满裹一层棉被。平台板表面安装多根蒸汽管道，来满足砼不受冻。表面覆盖一层塑料布，其次再铺上层棉被，四周裹严。在浇注砼时，为保证砼强度，加快保温材料周转次数，对砼掺加早强王。
在砌筑时，在集控楼9.75米层用脚手管搭设一间10000×6000×3000mm搅拌机棚，棚表面用苫布裹紧，外裹一层棉被。棚内三侧安装三组暖气排管（每组暖气用3根￠108×4，长6米组成），地面安装二组暖气（平放），把建筑砂堆放在地面暖气管上，棚内放置4个水桶，用蒸汽把水源吹热。在砂浆掺加防冻剂，砂浆做到随用随时搅拌。对每天砌筑完的墙体用棉被覆盖好。
墙体抹灰房间，根据房间大小，沿房间四周安装排管暖气，同时把所有洞口用塑料布封闭严，确保室内温度达10º以上，保证抹灰质量。

3.5化学水基础及上部结构施工
化学水基础施工，由于天气寒冷，对基础钢模板进行调整，使用木模板。基础验收完毕后，用电褥子将模板裹好，外包一层棉被，其次用塑料布裹好，确保砼浇注后不受冻。
框架施工，首先在框架外侧搭设脚手架上满挂一周苫布。柱、梁四周用塑料布裹好，外用棉被封闭严实，蒸汽管道插入塑料布内，每根柱放置2根蒸汽管道。平台表面搭设一个大棚，用苫布覆盖好，蒸汽管道插入数根。确保砼强度。

化学水基础及上部结构施工
3.6锅炉钢柱台板二次灌浆
为确保锅炉钢柱台板二次灌浆质量，在施工现场搭设搅拌机棚，用脚手架搭设3000× × mm棚，外侧用苫布封闭完好，一侧用棉被封闭好。搅拌机固定在搭设好棚内，灌浆料放在棚内。搅拌前，水用蒸汽加温40º以上，搅拌机用蒸汽吹，进行加温处理。基础内用蒸汽管道加温，确保基础砼与台板温度升到10º以上。灌浆后，继续用蒸汽管道进行蒸汽养护一周。基坑内用脚手管搭设架子，表面铺塑料布及棉被，大于基础几何尺寸500mm。蒸汽管道采用镀锌￠25mm，从主管道￠89引出。派专人负责进行蒸汽管道围护及测温工作。（见下图）

4、效果
经过参战人员的共同努力，精心组织施工，严格过程管理，长春三热1#机组建筑冬季施工项目，保证里程碑计划，受到业主、监理一致好评，为早日投产奠定基础。经质量部、监理、业主方共同对冬季施工项目检查全部优良，未发现有受冻部位，为在严寒的电厂土建施工积累了经验。

参考文献：
《大唐长春三热施工组织总设计》
《建筑专业施工组织设计》
《建筑施工手册》（第四版）
《混凝土结构工程施工质量验收规范》（GB50204- ）
《火电施工质量检验及评定标准》（第一篇）
《建筑工程冬季施工规程》（JGJ104—97）
