汉克斯二代地暖铺设流程

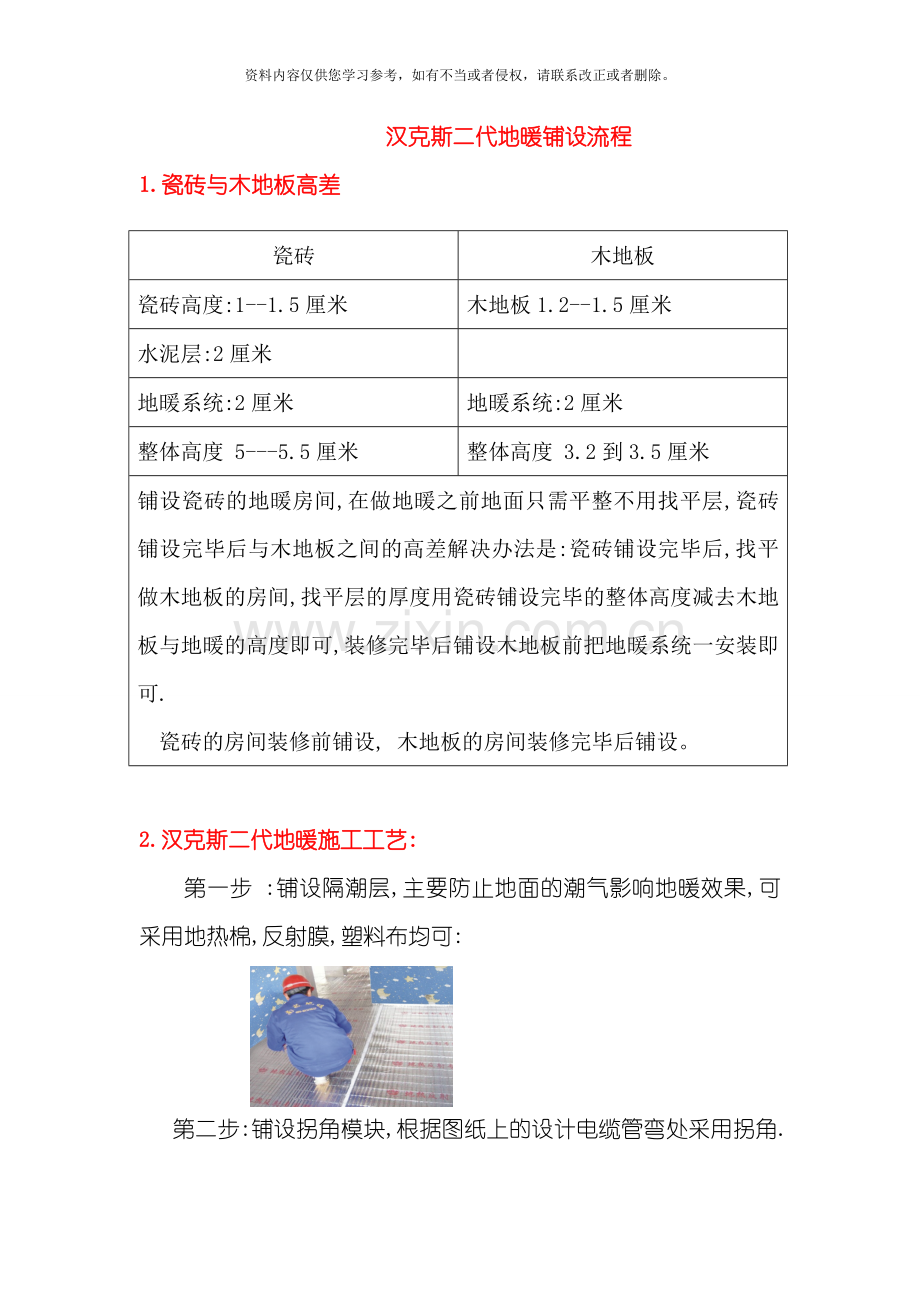

1.瓷砖与木地板高差
瓷砖
木地板
瓷砖高度:1--1.5厘米
木地板1.2--1.5厘米
水泥层:2厘米

地暖系统:2厘米
地暖系统:2厘米
整体高度 5---5.5厘米
整体高度 3.2到3.5厘米
铺设瓷砖的地暖房间,在做地暖之前地面只需平整不用找平层,瓷砖铺设完毕后与木地板之间的高差解决办法是:瓷砖铺设完毕后,找平做木地板的房间,找平层的厚度用瓷砖铺设完毕的整体高度减去木地板与地暖的高度即可,装修完毕后铺设木地板前把地暖系统一安装即可.
瓷砖的房间装修前铺设, 木地板的房间装修完毕后铺设。

2. 汉克斯二代地暖施工工艺:
第一步 :铺设隔潮层,主要防止地面的潮气影响地暖效果,可采用地热棉,反射膜,塑料布均可:

第二步:铺设拐角模块,根据图纸上的设计电缆管弯处采用拐角.

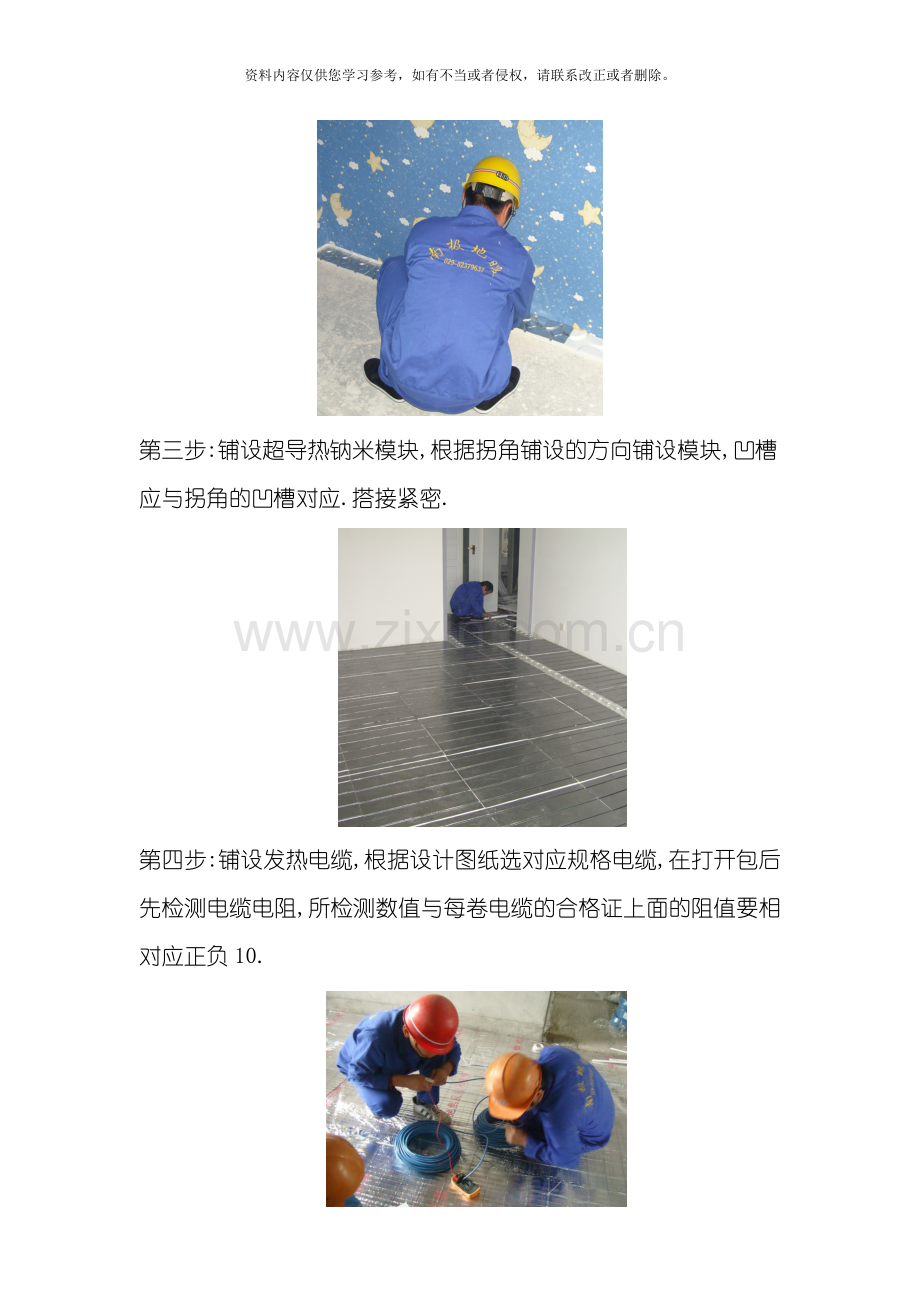

第三步:铺设超导热钠米模块,根据拐角铺设的方向铺设模块,凹槽应与拐角的凹槽对应.搭接紧密.

第四步:铺设发热电缆,根据设计图纸选对应规格电缆,在打开包后先检测电缆电阻,所检测数值与每卷电缆的合格证上面的阻值要相对应正负10.

第五步:铺设发热电缆,根据设计图纸铺设电缆及温控器探头。

第六步:铺木地板,在铺设木地板的时候如果防潮垫带铝膜需要去掉,以免影响散热,如果铺瓷砖需要铺设强力网格布.

第七步:安装温控器:安装温控器前先检测电缆电阻,电源线的火, 地,零三线区分开,温控器1.2接口接电源火线与零线,3.4接电缆线,6.7接温控器地线.电源地线与电缆地线相连接.电缆地线月电源地线相连接

德国汉克斯发热电缆及超导热节能地暖

新产品最大卖点
( 节能 环保 安全)
1、 节能:
①、 一代地暖: 管线散热, 地面升温达8-16小时。施工时需要做回填3-5cm, 冬天采暖, 使用时需预先加热填充层, 地面升温缓慢。
②、 二代地暖: 面散热, 地面升温达20-30分钟。欧洲宇航局超导热技术, 具有单向导热的特征, 其热传导速度是普通金属板的6倍, 缩短传热距离, 从而减少额外浪费的能源。

2、 环保:
①、 一代地暖: 冬季采暖, 随地暖升温, 木地板甲醛释放加速, 室温每上升1℃, 室内空气中的甲醛浓度将上升0.15-0.37倍。挥发速度加快后, 人会慢慢发现自己的身体抵抗力在逐渐减弱。此时入住, 往往不知觉中忽略了它的破坏作用, 长期接触甲醛、 苯、 氡的人, 可引起鼻腔、 口腔、 鼻咽、 咽喉、 皮肤和消化道的癌症。
②、 二代地暖: 超导热模块表面纳米板材料含有75%的活性炭, 可除去居室里释放的甲醛、 苯、 氡等有害气体。

3、 安全:
①、 一代地暖: 施工需要做回填, 填充层内混杂的尖角石子在地暖管热胀冷缩时对地暖管壁的硬力破坏。
②、 二代地暖: 不需要做回填, 直接将电缆铺设在超导热模块导线槽内, 安全不易破坏, 标准化铺装, 容易检修找漏点。
汉克斯双导双热电缆
结构: A.合金发热芯: 双芯双发热芯, 使用寿命长。
B.绝缘层: 交联聚乙烯, 耐高压, 耐高温。
C.8根铜丝接地线: 使用当中万一出现问题, 自动断电。
D.金属屏蔽层: 消除电磁场, 对人无任何健康影响
E.保护层: PVC外套, 抗强化学腐蚀抗拉抗压强度提高,
特点: 双导双发热里面两根芯同时发热, 根据物理原理电流相反磁场相互抵消, 在加上屏蔽护套汉克斯双导双发热电缆为零辐射, 施工简单, 一端为冷线连接温控器与地面。
安全性: 1.汉克斯电采暖每个房间是一个独立系统, 地面无接头。
2.汉克斯发热电缆具有耐酸, 耐碱, 耐腐蚀性。
3.主电流配有30毫安的漏电保护器。
4.汉克斯发热电缆有屏蔽层, 接地线。
5.汉克斯发热电缆经过6千伏高压测试。
第二代电采暖安装注意事项

1.与发热电缆相连接的电源必须是220V, 不允许直接和380V的电源相连接。
2.检测入户电压是否稳定, 如果电压差异太大, 必须进行改造。
3.控制电地暖的空开必须是带有漏电保护器的。
4.必须将发热电缆的接地线与房屋的接地线相连。
5.木地板下铺设的衬垫不允许带有反射膜。
6.卫生间安装电地暖的, 温控器需加装防潮盒。
7.发热电缆安装间距不得小于5厘米。
8.发热电缆安装不允许将热线剪断。
9.温度传感器探头不允许捆绑在发热电缆上。
10.温控器的火线和零线不允许接反。
