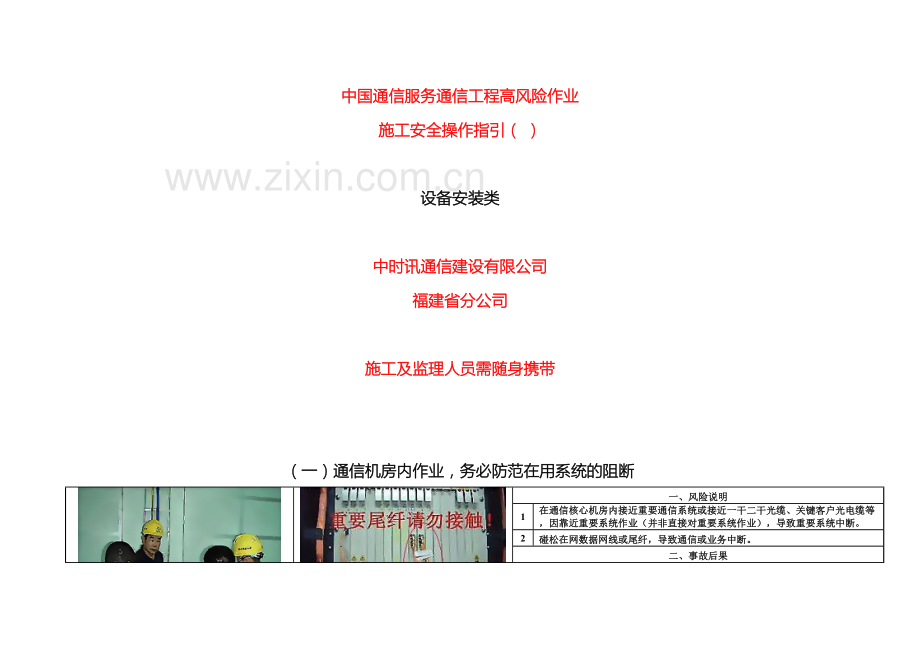

中国通信服务通信工程高风险作业
施工安全操作指引（ ）

设备安装类

中时讯通信建设有限公司
福建省分公司

施工及监理人员需随身携带

（一）通信机房内作业，务必防范在用系统的阻断

一、风险说明
1
在通信核心机房内接近重要通信系统或接近一干二干光缆、关键客户光电缆等，因靠近重要系统作业（并非直接对重要系统作业），导致重要系统中断。
2
碰松在网数据网线或尾纤，导致通信或业务中断。
二、事故后果
1
通信系统中断。
2

三、安全控制点
1
详见具体作业安全控制点。
图一 作业前要认真、细致地做好交底工作。
图二 作业中注意重要尾纤、网线及系统的位置。

四、防范措施
1
做好现场安全技术交底。
2
进入核心机房内施工必须办好施工许可证，严禁无证施工。
3
做好风险评估，并提前两天通知监理及相关管理人员。
4
接近重要通信系统的操作由熟练技工实施，并由施工负责人、随工旁站监督。

五、应急措施
1
立即停止操作。
2
按照应急预案抢修，现场组织或配合维护部门抢修处理。
3
上报上级负责人。
图三 作业中不触碰任何与作业无关的设备
图四 指定技术熟练工操作，项目负责人旁站监督。

（二）通信机房内作业，涉电作业必须采用绝缘工具

一、风险说明
1
不按规范操作导致短路。
2
不做测试导致故障。
3
备件不全导致故障扩大。
二、事故后果
1
人员触电，伤亡。
2
设备损坏，通信中断。

三、安全控制点
1
工器具、材料及相关备件。
2
割接全过程。　
图一 备足绝缘工具或其它专用工具。
图二 备足数字万用表或相关仪表。

四、防范措施
1
做好现场安全技术交底。
2
备足电源割接所需基本工器具、材料及相关备件
3
检查备足。
4
操作人员穿绝缘鞋、牛仔布的衣服（不要让身体能碰到设备、铜排等），禁止佩戴金属饰物。
五、应急措施
1
停工，查看造成影响，按照应急预案进行处理。
2
上报上级负责人

图三 备足绝缘胶布或绝缘手套。
图四 备足涉及到的熔断器型号或其它备件。

（三）通信机房线缆布放，重点做好对原有线缆防护

一、风险说明
1
搬运时发生设备碰撞或线缆拉扯现象,造成通信中断
2
施工作业踩（拉）断邻近电缆、光纤，造成供电或通信系统中断
3
布放电源线未做好绝缘和防护措施导致碰触电源系统带电部位
4
机架安装或线缆布放拉断在用通信中继通道造成系统中断
二、事故后果
1
在用设备通信阻断
2
触电，造成人员伤亡
三、安全控制点
1
注意防护现有线缆
图一 切忌踩踏原有线缆，避免踩断或拉断。
图二 电力缆布放过程，注意线饵包扎保护，以防触电、短路。
2
做好线缆的绝缘和防护措施
3
防范作业工具高空滑落

四、防范措施
1
做好现场安全技术交底。
2
机房内线缆、设备多，维护部门、监理到现场监督。
3
攀高必须用人字梯,尽量避免触碰和踩踏现有线缆。
4
对现有线缆、设备用保护材料进行必要的包裹保护。
5

五、应急措施
1
立即停工。
2
启动应急预案。
3
上报上级负责人。
图三 布放尾纤时，不得踩踏尾纤，不得随意将在用光纤拔出。
图四 槽道、机架、人字梯上不得放置工具和器材。

（四）通信设备拆装，须严格遵守安全生产操作规范

一、风险说明
1
不按正常流程规范施工，导致系统中断。
2
终端、板卡拆装错误。

二、事故后果
1
产生静电、单板烧坏。
2
数据重叠导致现网业务影响。
3
插拔电路板未戴防静电手腕,损坏设备造成通信中断
三、安全控制点
1
严格按照设计施工
图一 板卡拆装前须仔细核准槽位，严防错插。
图二 拆装板卡时要带防静电手镯，以防静电烧坏单板。
2
遵守安全操作规范

四、防范措施
1
做好现场安全技术交底。
2
手里禁止佩戴金属首饰，安装硬件板件时要带防静电手镯。
3
任何作业，都必须经业主的认可方能实施。
五、应急措施
1
立即停止操作，检查板卡和数据设置情况。
2
启动应急预案。
3
上报上级负责人。　
图三 切忌戴手表等金属首饰操作，以防触电、短路。
图四 严格按照设计、施工规范拆装，切忌不熟悉操作规程人员上岗作业。

（五）通信设备加电前，务必核实极性和电源负荷

一、风险说明

加电前，没有核实电源负荷，导致加电后通信网络断电。

加电前，未核实新增设备的极性和负载阻抗。

二、事故后果

设备加电前，没有核实电源负荷，导致加电后通信网络断电。

加电后，设备损坏。

三、安全控制点

设备加电前后，核实电源负荷并做好记录。
图一 加电前要认真检查核对，两人确认。
图二 送电前确认极性及负载的阻抗等是否正常。

四、防范措施
1
经业主方确认后方可作业
2
做好现场安全技术交底。
3
确定作业总指挥，确定作业的准确时间点。　
五、应急措施
1
立即停止操作。
2
启动应急预案。
3
上报上级负责人。　
图三 没有核实电源负荷随意选用空开。
图四 整流模块部分停用，总的负载能力减低，加电后电源过载保护导致通信网络断电。

（六）通信设备退网（断电、拆除）作业

一、风险说明
1
断电作业未经确认，误操作剪断在用电力线，设备掉电阻断通信。

二、事故后果
1
设备断电，通信中断。

三、安全控制点
1
核对被剪线缆是否带电。
图一 断电前要协同业主人员现场核对图纸。
图二 关闭电源开关前要经过两人确认。一经实施，不允许再乱碰开关。
2
剪线前再次确认被拆线缆。

四、防范措施
1
做好现场安全技术交底。确定作业总指挥，确定作业的准确时间点。
2
电力电缆布放/拆除必须两人以上操作施工，以免线缆另一端碰到其它设备，线端头必须做好多层绝缘密封处理。
3
电池电缆拆除，必须先将熔断器断开，再把电池端负极、正极顺序拆除，并把线耳用绝缘胶布缠好，再将整流器/直流屏端电缆按正、负顺利拆除并用绝缘胶布缠好。
4
剪电源线时，要做好保护措施，防止金属丝落入运行的设备内造成短路事故。
五、应急措施
1
立即停止作业。
2
启动应急预案。
3
上报上级负责人。　
图三 拆除旧设备时应首先切断设备的电源开关，再在配电柜上切断电源开关或熔断器。
图四 拆旧前，被拆设备必须经过业主确认才可拆除 。

（七）通信电源系统割接，不间断供电是关键

一、风险说明

电源系统割接，不停电操作引发人身触电安全事故。

二、事故后果

触电，导致设备损坏及伤及人身等。

通信系统中断

三、安全控制点
1
核对需要割接设备的电源线缆。
图一 根据电源系统割接方案，做好现场安全技术交底。
图二 将新电源线布放到位，两端做好线鼻子，然后用绝源布包好。
2
核对供电情况。
3
做好防护措施。

四、防范措施
1
做好现场安全技术交底。确定作业总指挥，确定作业的准确时间点。
2
割接前，割接方案必须维护部门书面审核批准。
3
割接人员必须持证上岗，要指定经验丰富的专人操作。
4
必须做好绝缘防范措施。
5
操作时必须有维护人员及监理人员现场监督。
6
必须按主备路电源顺序分开间隔加电，操作一路确认一路。　　
五、应急措施
1
立即停止加电，对触电人员实施抢救。
2
现场组织或协助相关部门抢修处理。
3
上报上级负责人。　
图三 用钳型电流表检测是否有电流，确认后，再割接设备旧电源线。
图四 注意电源柜显示屏的状态。

（八）严格控制通信机房内动火作业（切割、烧焊、钻孔等）

一、风险说明

动火作业，引起火灾。
二、事故后果

机房动火，引起火灾，导致通信中断或人员伤亡。
三、安全控制点
1
清除作业区内易燃物品，包括作业区的上下空间范围。
2
用阻燃材料封闭作业区。

图一 动火作业，必须持证上岗（焊工证）。

图二 未经准许，不得在机房动火作业(切割、烧焊)。

3
检查动火器具

四、防范措施
1
经业主审核、批准后，至少两人在场才能够作业。
2
做好现场安全技术交底。
3
用阻燃材料封闭作业区、备好灭火器、个人防护手套、护镜等。

五、应急措施
1
立即停止作业。
2
启动应急预案。
3
上报上级负责人。　

图三 在机房钻孔作业，防范钻断暗线，防范烟尘。
图四 动火作业不可避免时，必须经报批准后，做好现场阻燃防范措施，方可实施。

（九）室外高空作业（基站设备安装等），严防人员、工具坠落

一、风险说明
1
没有采取可靠的安全保护措施，导致人员、器具高空坠落。
2
支撑杆底座螺丝松脱，倒塔。

二、事故后果
1
铁塔高空作业没做好安全措施导致失足坠地身亡。
2
高空使用的所有可能滑落的器具造成塔下人员伤亡。
3
支撑杆底座螺丝松脱、倒塔，造成人员伤亡。　
三、安全控制点
1
操作人员必须持证上岗（登高证、企业安全操作证）。
图一 操作人员必须持证上岗，高空作业必须做好安全措施，以防坠落。
图二 高空作业前必须检查支撑杆螺丝是否牢固，防铁塔倒塌。
2
检查高空作业的安全用具及环境。
3
围闭作业区
4
检查支撑杆底座螺丝是否牢固。

四、防范措施
1
做好现场安全技术交底。
2
检查支撑杆底座螺丝是否牢固。
3
高空作业时，必须穿戴安全帽，安全带和防滑鞋。
4
高空作业区要隔离，在作业区域周围设置防护区域，专人监护。　
5
随身携带工具袋，操作工具绑好安全绳。
6
严禁高空抛物。　
五、应急措施
1
立即停止作业。
2
启动应急预案。
3
上报上级负责人。　

图三：高空作业根据使用有保护，以防滑落击伤设备或人员。
图四：高空作业人员有人监护，不许上下同时作业。
