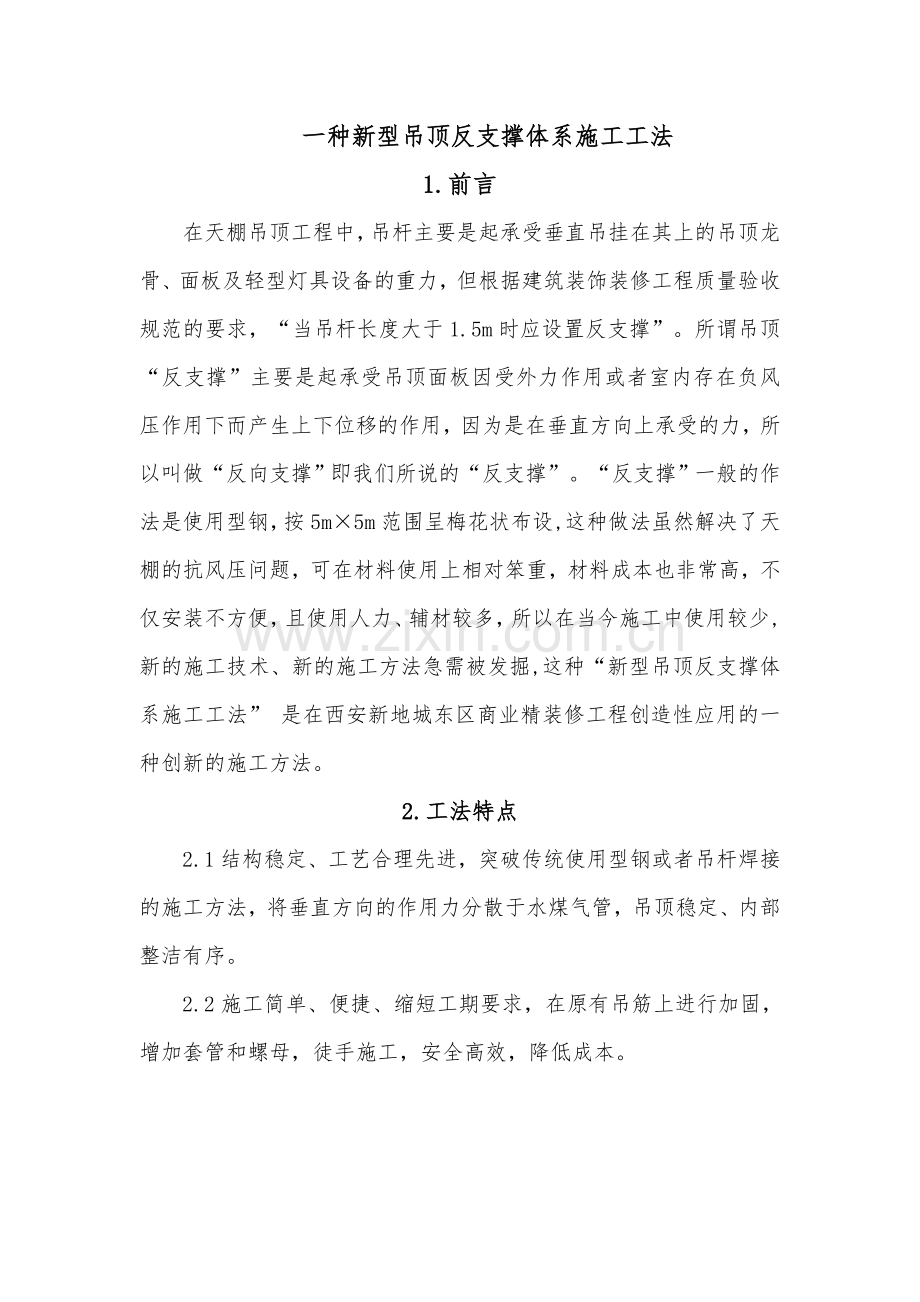

一种新型吊顶反支撑体系施工工法1. 前言在天棚吊顶工程中，吊杆主要是起承受垂直吊挂在其上的吊顶龙骨、面板及轻型灯具设备的重力，但根据建筑装饰装修工程质量验收规范的要求，“当吊杆长度大于1.5m时应设置反支撑”。所谓吊顶“反支撑”主要是起承受吊顶面板因受外力作用或者室内存在负风压作用下而产生上下位移的作用，因为是在垂直方向上承受的力，所以叫做“反向支撑”即我们所说的“反支撑”。“反支撑”一般的作法是使用型钢，按5m5m范围呈梅花状布设,这种做法虽然解决了天棚的抗风压问题，可在材料使用上相对笨重，材料成本也非常高，不仅安装不方便，且使用人力、辅材较多，所以在当今施工中使用较少,新的施工技术、新的施工方法急需被发掘,这种“新型吊顶反支撑体系施工工法” 是在西安新地城东区商业精装修工程创造性应用的一种创新的施工方法。2.工法特点2.1结构稳定、工艺合理先进，突破传统使用型钢或者吊杆焊接的施工方法，将垂直方向的作用力分散于水煤气管，吊顶稳定、内部整洁有序。2.2施工简单、便捷、缩短工期要求，在原有吊筋上进行加固，增加套管和螺母，徒手施工，安全高效，降低成本。3.适用范围本工法适用于室内大面积反支撑吊顶体系施工。 4.工艺原理4.1解决吊筋受力弯曲、变形的问题，也就解决了风压的问题，从根本上也就实现了吊顶反支撑问题，因此，加固吊筋是天花反支撑的重中之重，而吊筋在此种情况中为受压杆件，为了保证受压杆件的稳定性，需要减小杆件长细比，通过对受压杆件长细比公式分析，为减小长细比，有两种方法，一种为减小杆件长度，但由于现场吊顶标高和楼板结构标高都已有设计要求，故无法减小杆件长度，另一种方法为增加杆件截面惯性矩，而通过给吊筋套上水煤气管正好可以增加杆件截面面积，从而增加了惯性矩，减小了杆件长细比，提高了吊筋的稳定性。5.施工工艺流程及操作要点5.1施工工艺流程： 施工准备测量放线吊筋安装吊筋加固安装吊顶主龙骨安装吊顶副龙骨安装隐蔽工程验收吊顶面板安装完工验收。5.2操作要点：5.2.1 施工准备熟悉经甲方及设计院审核确认后的施工图纸及有关资料。熟练使用各种测量仪器，掌握其质量标准。对各种测量仪器在使用前进行全面检定与校核。确定在所要吊顶的范围内,机电安装均已施工完毕,各种管线均已试压合格,已经通过隐蔽验收。5.2.2 测量放线 确定吊筋位置、满足荷载要求，弹顶棚标高水平线，根据设计标高,沿墙四周弹顶棚标高水平线,并沿顶棚的标高水平线,在墙上画好龙骨分挡位置线。5.2.3 常规吊筋安装 根据测量放线结果进行常规吊筋安装，在弹好顶棚标高水平线及龙骨位置线后,确定吊杆下端头的标高,安装吊杆。吊杆安装选用膨胀螺栓固定到结构顶棚上。吊杆选用规格符合设计要求,间距小于1200mm。5.2.4 吊筋加固措施 吊筋安装完毕后进行加固措施，具体做法为在常规吊筋（8及10吊筋）加固安装一根15、壁厚2mm3mm的的水煤气管，然后利用吊筋的丝杆，使用螺母及厚度为3mm的30*30垫片使其固定； 图5.2.4-1 30*30*3mm厚垫片 图5.2.4-2 普通吊杆 图5.2.4-3 15*3mm水煤气管 图5.2.4-4 反支撑组件图图5.2.4-5 反支撑完成图5.2.5 安装主、次龙骨及罩面板吊筋加固后，安装主、次龙骨，主龙骨间距为9001200mm。主龙骨用与之配套的龙骨吊件与吊杆相连，次龙骨间距为500mm600mm,采用次挂件与主龙骨连接。轻钢骨架覃面板顶棚吊杆、固定吊杆铁件,在封罩面板前应刷防锈漆，安装罩面板。6. 材料与设备6.1 材料 轻钢龙骨、配件、常规吊扦、膨胀螺栓、15*3mm水煤气管、30*3mm厚垫片、配套螺母、自攻螺钉、拉铆钉、石膏板、纸带、石膏粉等,进场检验合格且有出厂质量证明文件。6.2 机具设备本工法所采用的主要机具设备见下表：表6.2 机具设备序号机械设备名称规格型号数量备注1水平仪DS031测量放线2激光经纬仪J2-JC1测量放线3叉车手动1搬运板材4型材切割机J1G-FF03-3551切割龙骨5电动曲线锯/1切割石膏板6手提电动砂纸机SHD-8131打磨7钢卷尺7.5m/30m3测量放线8墨斗ZQ-G6032测量定位9手电钻D9-102钻孔10电锤12mm1打孔11自攻螺钉钻GBM10RE2上自攻丝7. 质量控制 7.1所用材料材质、品种、规格、颜色，必须符合设计和国家标准要求； 7.2吊顶标高、吊筋分布点必须符合设计规范要求，对吊顶先进行弹线放样，使吊顶主龙骨全部能避开吊顶的灯具、风口、检修口等，以保证吊顶的整体牢固性； 7.3吊筋及反支撑体系垂直度必须符合规范要求，采用合适的膨胀螺栓，使其能完全保证吊顶的承载重量，采用成品全牙镀锌丝杆吊筋，保证能精确调整吊顶的平整度，且可以缩短工期； 7.4吊顶观感、平整度符合规范要求，加强吊顶施工中各项工序的质量检查，螺栓、吊筋、主龙骨和副龙骨安装及封吊顶面板，每道工序均严格把关，仔细测量，确保均要达到优良标准方可进行下道工序施工；8. 安全措施 8.1加强施工安全管理和安全教育，严格执行各项安全生产规章制度; 8.2提高安全意识，强化安全技术交底制度,施工负责人应对工程建立相应的责任制。施工前，应逐级进行安全技术教育及交底; 8.3使用移动脚手架，门字架严禁超荷载施工，使用时应将下部的滚动部分牢固的固定，涉及高空作业的必须严格按方案进行搭设脚手架，必须经过专业技术培训及专业考试合格，持证上岗，并必须定期进行体格检查，必须戴好安全带，安全帽； 8.4使用人字梯不准有断档，接绳必须结牢并不得站在最上一层操作，不要站在高梯上移位，在光滑地面操作时梯子脚下要绑布和胶布。 8.5严格遵守施工用电、动火等审批制度； 8.6未尽事宜按建筑施工安全检查标准（JGJ59-2011）、陕西省施工安全相关规定等各项管理规定执行。9. 环保措施 9.1在施工过程中应遵守国家和地方有关施工现场环境保护管理规定。 9.2.加强对工程材料、设备、生产垃圾的控制和治理， 9.3.严格控制施工过程中的环境污染。10. 效益分析10.1经济效益 与原传统的角钢/吊杆梅花桩做法相比,此创新工艺优势明显，替换钢材，减少了楼板的承重；大大缩短了施工工期和人工；节约了工程成本，具体如下。 管理费方面，改变施工工艺后，大大提高了效率，吊顶施工工期比计划工期缩短了15天，工期管理费节省了1.8万元。 人工费方面，按平均260/工日，施工期项目投入到吊顶的工日达30人，15日共节省了260*30*15=11.7万元。 材料费方面，通过水煤气管的使用，减少了各种钢材的使用，节约材料费用达6800元。 综上统计，共节省费用达14.18万元。10.2社会效益 该工法大大的节约成本和提高工效，对于规范要求必须有反支撑的吊顶可满足赶工期、质量需要。特别是对大面积反支撑吊顶，该反支撑吊顶体系安全可靠且符合节能环保的要求，促进了建筑装饰施工技术的提高，为类似工程施工提供了借鉴和参考，具有广泛推广和应用价值。 11. 应用实例 该工法应用于新地城东区商业楼精装修工程项目及西安阳光城林隐天下五期项目精装二标段分包工程。 新地城东区商业楼精装修工程项目位于西安市南二环66号，西临含光路，东靠朱雀路，装饰工程所在建筑的总建筑面积120875 平方米、框剪结构、商场共八层（地下三层，地上裙楼五层）和写字楼21层、防火等级乙级、建筑性质为新建、工程类别为商业及办公、地处西安市南二环西段66号西邻含光路东靠朱雀路，是一个集个集百货商场、潮流特区、餐饮、影视娱乐、办公、健身休闲等不同服务业态于一体的大型综合商业中心。 阳光城林隐天下五期项目为阳光城集团在西安的首个商业综合体项目，位于博士路与西部大道交汇口，机构形式为框剪结构，精装修工程开工日期为2014年12月1日，竣工日期为2015年6月10日。其商业步行街部分区域吊顶面积较大，且部分区域需要增加反支撑结构，采用本工法进行反支撑施工，极大的提高了效率，获得业主一致好评。图11-1 西安新地城精装修项目图11-2 西安阳光城林隐天下精装修项目图11-3长距离天花吊顶图图11-4大面积天花吊顶图图11-5 大面积吊顶封板图11-6 大面积吊顶封板完成
