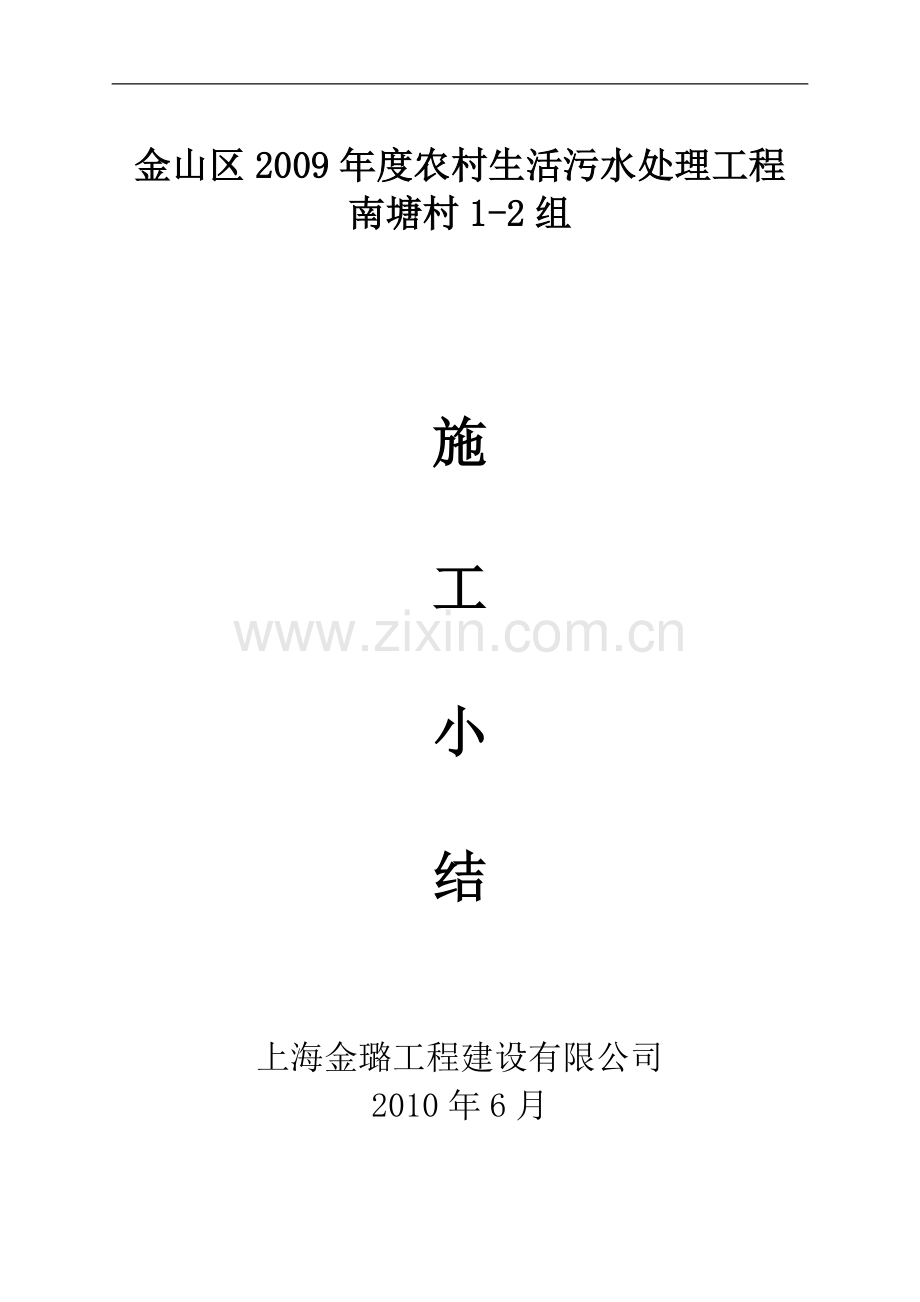

金山区2009年度农村生活污水处理工程
南塘村1-2组

施

工

小

结

上海金璐工程建设有限公司
2010年6月

目 录

一、工程概况
二、开竣工日期
三、参建单位
四、施工依据
五、主要工程量
六、主要施工方法
七、质量保证措施
附件

施工小结

一、工程概况
金山区2009年度农村生活污水改建工程，位于金山区廊下镇南塘村1-2组。本单位工程实施分别为：南塘村1-2组污水管、渗滤场、调节池和沉淀池。本工程涉及到的施工工艺为：开槽埋管施工。
本工程管线范围为：污水管道管径为DN150~300。DN150~300为UPVC管（胶圈接口）。均采用开槽埋管施工。
二、开竣工时间
本工程开工日期为2009年12月10日，竣工日期为2010年4月5日。
三、参建单位
建设单位：上海市金山区水务局
设计单位：上海嘉定水务工程设计有限公司
施工单位：上海金璐工程建设有限公司
监理单位：上海宏波咨询管理有限公司
四、施工依据
1、金山区2009年度农村生活污水处理工程招标文件。
2、金山区2009年度农村生活污水处理工程吕巷镇白漾村3组设计施工图。
3、施工现场的实际情况和我公司以往类似工程施工经验。
4、《市政排水管道工程施工及验收规程》DBJ08-220-96
5、《市政排水构筑物工程施工及验收规程》DBJ08-224-96
6、《给排水管道工程施工及验收规范》GB50268-97
7、《埋地塑料排水管道规程技术规程》DJ/TJ08-308-2002
8、《排水管道定向钻进敷设施工及验收技术规范》（试行）
9、《钢筋焊接及验收规程》JGJ28-96
10、《普通混凝土用砂质量标准及检验方法》JGJ52-92
11、《砌筑砂浆配合比设计规程》JGJ/T98-98
12、《建设工程施工现场供用电安全规范》GB50194-93

五、主要工程量
1、工程量
计划工程量：
名称
数量
备注
污水管道
1063.7米
DN200—873.2米
DN300—145.1米
FRPP直径200—45.1米
渗滤场
1座
48m2
窨井
61座
600*600—61座
调节池
1座

沉淀池
1处
实际工程量：
名称
数量
备注
污水管道
1063.7米
DN200—873.2米
DN300—145.1米
FRPP直径200—45.1米
渗滤场
1座
48m2
窨井
61座
600*600—61座
调节池
1座

沉淀池
1处

2、原材料复试及试验结果
原材料复试：
材料
产地
复试次数
代表数量
试验结果
黄砂
南岭县
1
600吨
合格
水泥
万安水泥
1
100吨
合格
统一砖
多孔砖
桐乡石门安兴砖瓦
上海华严
1
15万块
5万块
合格
Φ10、Φ8、Φ14Φ、16钢筋
江苏沙钢、海盐正大、盐城联鑫、杭州中强
各1组
8t、30t
合格

砼、砂浆试块：
规格
数量（组）
合格率（%）
备注
C25砼试块
2
100

C20砼试块
1
100

M10砂浆试块
3
100

六、主要施工方法
1、工艺流程
化粪池→污水收集→酸化调节池→土壤渗滤处理池→出水井
2、管网施工顺序：
测量放线→沟槽挖土和支护 →管道基础施工 →铺设管道→砖砌窨井→ 沟槽回填
①测量放线工作由专职的测量员负责，严格测设记录和校核建档制度，采用已经校验的仪器。根据设计图纸及交桩记录，核对水准点，建立临时水准点，做好保护工作，并进行闭合复测，消灭累计误差。
②在沟槽开挖完毕后，在槽口上方每隔20m或30m设置一个龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。基础的底层土应人工挖除，修整槽底，如有超挖应用砾石砂或碎石等填实。
③管子下管前，采用经纬仪对管中线进行控制，水准仪对管顶高程进行控制。排管顺序应由低到高方向排，管子就位才用两台手扳葫芦及人工校正，承插口应朝上游方向，并在承插口内壁涂洗涤水，便于插管时橡胶圈能顺利滑入，方便安装。
④管子排好后，应及时砌筑窨井，为了避免凿断管子，井位可相应在一节管子范围内移动，在砌筑窨井前，砖应提前一天充分湿润，确保砖与砂浆的粘合力。
⑤管道安装验收合格后应立即回填，至少应先回填到管顶以上一倍管径高度。回填时基槽内不得有积水，管槽回填材料除要求部位回填中粗砂外其余采用开挖的砂性土，但含有有机质及贝克类杂质的冲填土或含粒径大于15cm的碎石的土不得用于回填。沟槽回填从管底基础部位开始到管顶以上0.7m范围内，必须用人工回填，特别是在管顶以上40cm范围内不得用重型夯实机具夯实。回填土需对称均匀，分层夯实。
2、处理池及生物滤池系统施工顺序：
基础放样→基坑开挖→垫层施工→钢筋工程→模板工程→砼浇捣工程→回填土工程→砌筑房屋→安装门窗→安装电器
①根据图纸要求和已经测设的控制点，对生物滤池系统控制点进行引测，并在不受施工影响的地方设置龙门架，以作为以后施工之用。
②基础放线在经上级部门的复核后，即可投入基坑开挖工序。
③基坑验槽完成后，应及时进行道碴垫层和素砼垫层的浇捣施工，以防止土体受雨淋和日晒而影响基底土体质量
④按施工图要求将钢筋排列标记做好，以保证成型钢筋绑扎规则。钢筋位置如发生矛盾，按如下优先顺序安排布筋位置：骨架钢筋-受力筋-箍筋。钢筋绑扎后对规格、数量、排距、尺寸、标高、绑扎方式、保护层厚度进行检查，确保符合规范要求。为防止人员踩压，或浇筑压力使钢筋骨架变形，采取增加架立钢筋或型钢支架。钢筋绑扎完毕，由有关人员组织隐蔽工程验收，并做好验收记录，交监理工程师复查，由监理工程师在隐蔽工程验收单上签字后方可进行下道工序的施工。
⑤模板安装必须配合钢筋、预埋铁等工种交叉施工，互相协调配合，所有预留孔洞和预埋件必须位置准确安装牢固，有关工种复核无误后方可封闭模板。
⑥本工程砼采用商品砼进行浇捣，在砼浇捣前预先通知监理进行隐蔽验收，并收到砼浇灌令后动机和浇捣。在砼浇捣过程中，应严密注意观察模板、钢筋、预埋件及预留孔洞情况，当发现有变形、移位时应及时采取措施进行处理。
七、质量保证措施
1、认真贯彻公司ISO9002质量体系的正常运行, 实行项目经理、项目工程师质量负责制，施工技术员岗位责任制，并制定严格的奖罚制度。
2、施工组织设计由总工程师审批同意后，工程才能实施施工
3、工程施工质量实行“工序质量”控制管理方法。对主要工序实行施工技术员事先技术交底；“现场监工”质量跟踪控制；质量员对“工序质量”过程检查。做到以工作质量保证工序质量，以工序质量保证产品质量。
4、工程质量及隐蔽工程验收严格实行“二级”管理验收制度。先由我公司自行检查合格，再报请监理最终验收通过后，才能进行下一道工序施工。
5、严格执行材料验收制度和原材料“取样封存”管理方法及“计量”管理制度。
6、技术资料管理归档必须遵照公司有关规定标准并按企业管理标准，做到及时、齐全、正确、规范。
本工程单位工程一个，分部工程4个，分项工程20个，均符合设计及规范要求，施工单位自评为优良。
后附附件
单位工程质量评定表
工程名称
枫泾镇地园新村河河道整治工程
序号
分部工程名称
质量等级
备注
优良
合格
1
渗滤场
优良

2
沉淀池
优良

3
调节池
优良

4
管网
优良

本工程共4个分部工程，全部合格，合格率100％，4个优良，优良率100％。
评定等级：优 良

上海金璐建设工程有限公司
2010年6月17日

混凝土试块强度统计、评定记录页号：
通1─3A

填报单位：上海金璐工程建设有限公司 年 月 日
工程名称：金山区2009年度农村生活污水处理工程廊下镇南塘村1-2组 结构部位： 调节池 强度等级： C25 养护方法：标养
试块
组数
设计
强度
平均
值
标准差
合格判定系数
最小值
评 定 数 据
n=2
Fcu.k:
25
Mfcu
36.6
Sfcu
λ1=
λ2=
Fcu.min
34.1
0.9fcu.k
(MPa)
0.9fcu.k=22.5
1.15fcu.k=
Mfcu--λ1:·Sfu=
λ2·fcu..k=
每 组 强 度 值：（MPa）
39
34.1

抗压评定公式以GBJ107---87为准，抗折强度按GBJ97---87标准。其中：

结

论

mfcu＞1.15fcu.k
Fcu..min ＞0.9fcu..k
合格
1） 统计组数n≥10组时：mfcu--λ1·Sfcu≥0.9fcu..k；Fcu..min≥λ2·fcu..k;
2） 非统计方法：mfcu≥1.15fcu.k；Fcu..min ≥0.9fcu..k；
3） 不同情况应采取相对应的方法.

负责人 制表 计算 制表日期： 年 月 日
