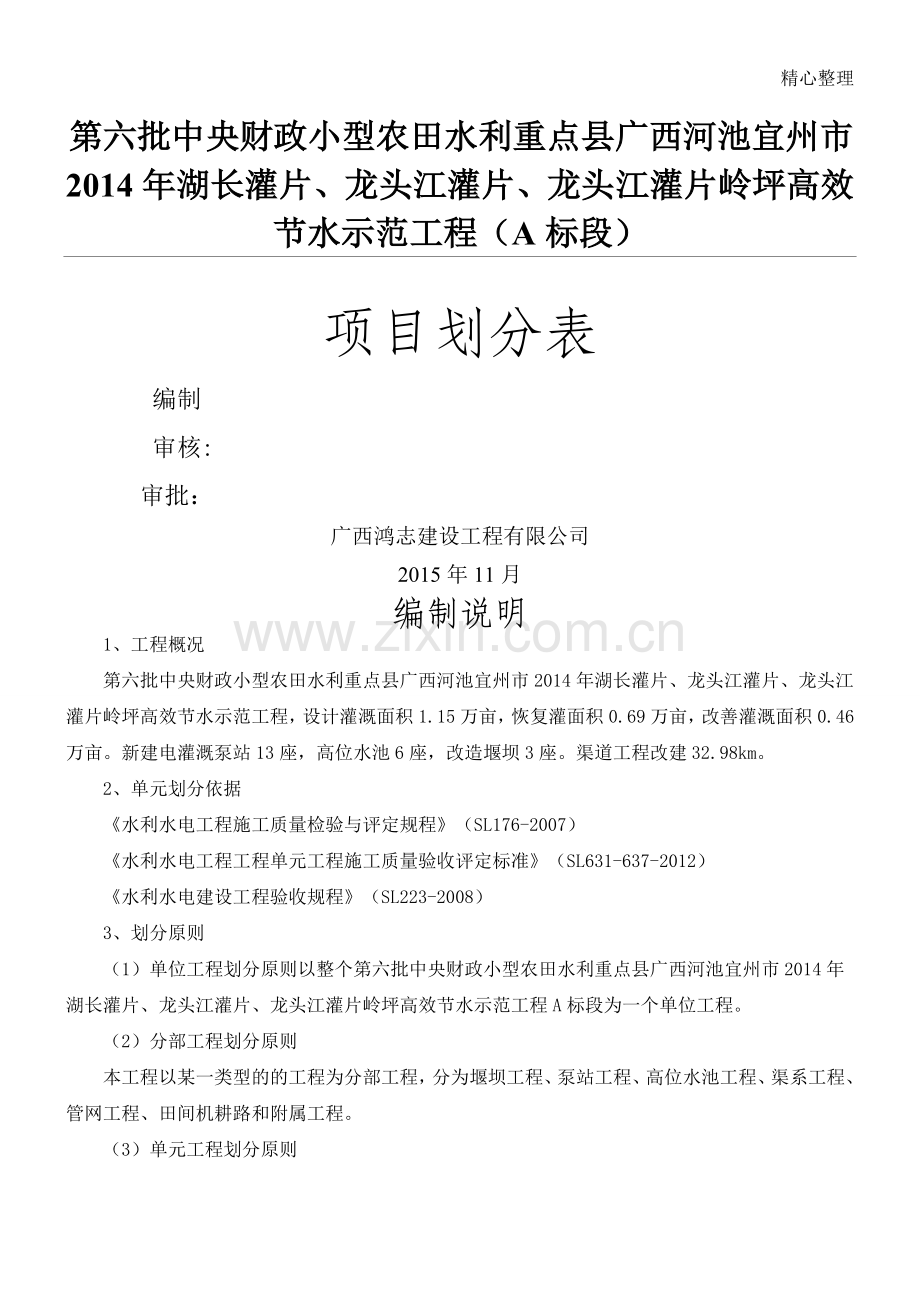

第六批中央财政小型农田水利重点县广西河池宜州市2014年湖长灌片、龙头江灌片、龙头江灌片岭坪高效节水示范工程（A标段）
项目划分表
编制
审核:
审批：
广西鸿志建设工程有限公司
2015年11月
编制说明
1、工程概况
第六批中央财政小型农田水利重点县广西河池宜州市2014年湖长灌片、龙头江灌片、龙头江灌片岭坪高效节水示范工程，设计灌溉面积1.15万亩，恢复灌面积0.69万亩，改善灌溉面积0.46万亩。新建电灌溉泵站13座，高位水池6座，改造堰坝3座。渠道工程改建32.98km。
2、单元划分依据
《水利水电工程施工质量检验与评定规程》（SL176-2007）
《水利水电工程工程单元工程施工质量验收评定标准》（SL631-637-2012）
《水利水电建设工程验收规程》（SL223-2008）
3、划分原则
（1）单位工程划分原则以整个第六批中央财政小型农田水利重点县广西河池宜州市2014年湖长灌片、龙头江灌片、龙头江灌片岭坪高效节水示范工程A标段为一个单位工程。
（2）分部工程划分原则
本工程以某一类型的的工程为分部工程，分为堰坝工程、泵站工程、高位水池工程、渠系工程、管网工程、田间机耕路和附属工程。
（3）单元工程划分原则
对照《单元工程评定标准》和《填表说明与示例》然后根据工程情况和施工计划等因素确定单元工程量的大小，进而确定单元工程数量。

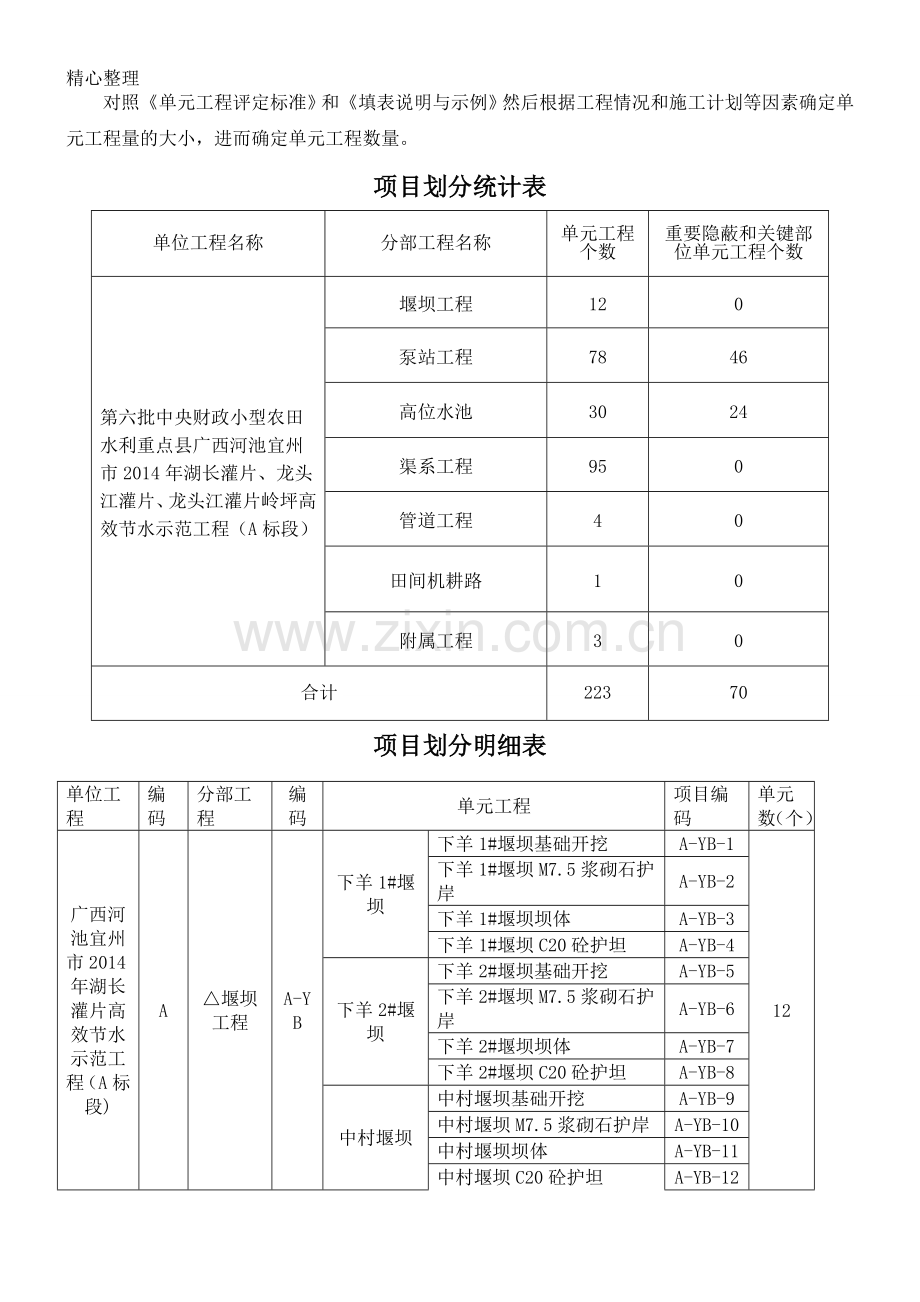

项目划分统计表
单位工程名称
分部工程名称
单元工程
个数
重要隐蔽和关键部位单元工程个数
第六批中央财政小型农田水利重点县广西河池宜州市2014年湖长灌片、龙头江灌片、龙头江灌片岭坪高效节水示范工程（A标段）
堰坝工程
12
0
泵站工程
78
46
高位水池
30
24
渠系工程
95
0
管道工程
4
0
田间机耕路
1
0
附属工程
3
0
合计
223
70
项目划分明细表
单位工程
编码
分部工程
编码
单元工程
项目编码
单元数（个）
广西河池宜州市2014年湖长灌片高效节水示范工程（A标段)
A
△堰坝工程
A-YB
下羊1#堰坝
下羊1#堰坝基础开挖
A-YB-1
12
下羊1#堰坝M7.5浆砌石护岸
A-YB-2
下羊1#堰坝坝体
A-YB-3
下羊1#堰坝C20砼护坦
A-YB-4
下羊2#堰坝
下羊2#堰坝基础开挖
A-YB-5
下羊2#堰坝M7.5浆砌石护岸
A-YB-6
下羊2#堰坝坝体
A-YB-7
下羊2#堰坝C20砼护坦
A-YB-8
中村堰坝
中村堰坝基础开挖
A-YB-9
中村堰坝M7.5浆砌石护岸
A-YB-10
中村堰坝坝体
A-YB-11
中村堰坝C20砼护坦
A-YB-12
△泵站工程
A-BZ
厂上泵站
▲泵站基础开挖
A-BZ-1
24
▲泵房基础底板砼
A-BZ-2
▲操作层及以下塔体砼
A-BZ-3
操作层以上柱梁板砼
A-BZ-4
操作层以上砖墙砌筑
A-BZ-5
★设备安装
A-BZ-6
厂上二级
泵站
▲泵站基础开挖
A-BZ-7
泵站基础砼
A-BZ-8
泵站墙体砌筑
A-BZ-9
泵站屋面梁板砼
A-BZ-10
★设备安装
A-BZ-11
前池池体浇筑及盖板
A-BZ-12
五七泵站
▲泵站基础开挖
A-BZ-13
▲泵房基础底板砼
A-BZ-14
▲操作层及以下塔体砼
A-BZ-15
操作层以上柱梁板砼
A-BZ-16
操作层以上砖墙砌筑
A-BZ-17
★设备安装
A-BZ-18
大湾泵站
▲泵站基础开挖
A-BZ-19
▲泵房基础底板砼
A-BZ-20
▲操作层及以下塔体砼
A-BZ-21
操作层以上柱梁板砼
A-BZ-22
操作层以上砖墙砌筑
A-BZ-23
★设备安装
A-BZ-24
说明：△为主要分部工程，▲为重要隐蔽单元工程，★为关键部位单元工程
项目划分明细表(续)
单位工程
编码
分部工程
编码
单元工程
项目编码
单元数（个）
广西河池宜州市2014年湖长灌片高效节水示范工程（A标段)
A
△泵站工程
A-BZ
木棉泵站
▲泵站基础开挖
A-BZ-25
36
▲泵房基础底板砼
A-BZ-26
▲操作层及以下塔体砼
A-BZ-27
操作层以上柱梁板砼
A-BZ-28
操作层以上砖墙砌筑
A-BZ-29
★设备安装
A-BZ-30
盘龙泵站
▲泵站基础开挖
A-BZ-31
▲泵房基础底板砼
A-BZ-32
▲操作层及以下塔体砼
A-BZ-33
操作层以上柱梁板砼
A-BZ-34
操作层以上砖墙砌筑
A-BZ-35
★设备安装
A-BZ-36
湖长泵站
▲泵站基础开挖
A-BZ-37
▲泵房基础底板砼
A-BZ-38
▲操作层及以下塔体砼
A-BZ-39
操作层以上柱梁板砼
A-BZ-40
操作层以上砖墙砌筑
A-BZ-41
★设备安装
A-BZ-42
岸口泵站
▲泵站基础开挖
A-BZ-43
▲泵房基础底板砼
A-BZ-44
▲操作层及以下塔体砼
A-BZ-45
操作层以上柱梁板砼
A-BZ-46
操作层以上砖墙砌筑
A-BZ-47
★设备安装
A-BZ-48
江口1#泵站
▲泵站基础开挖
A-BZ-49
▲泵房基础底板砼
A-BZ-50
▲操作层及以下塔体砼
A-BZ-51
操作层以上柱梁板砼
A-BZ-52
操作层以上砖墙砌筑
A-BZ-53
★设备安装
A-BZ-54
江口2#泵站
▲泵站基础开挖
A-BZ-55
泵站基础砼
A-BZ-56
泵站墙体砌筑
A-BZ-57
泵站屋面梁板砼
A-BZ-58
★设备安装
A-BZ-59
前池池体浇筑及盖板
A-BZ-60
说明：△为主要分部工程，▲为重要隐蔽单元工程，★为关键部位单元工程
项目划分明细表(续)
单位工程
编码
分部工程
编码
单元工程
项目编码
单元数（个）
广西河池宜州市2014年湖长灌片高效节水示范工程（A标段)
A
△泵站工程
A-BZ
中村(寨脚)泵站
▲泵站基础开挖
A-BZ-61
18
▲泵房基础底板砼
A-BZ-62
▲操作层及以下塔体砼
A-BZ-63
操作层以上柱梁板砼
A-BZ-64
操作层以上砖墙砌筑
A-BZ-65
★设备安装
A-BZ-66
吴冲泵站
▲泵站基础开挖
A-BZ-67
泵站基础砼
A-BZ-68
泵站墙体砌筑
A-BZ-69
泵站屋面梁板砼
A-BZ-70
★设备安装
A-BZ-71
前池池体浇筑及盖板
A-BZ-72
赵村泵站
▲泵站基础开挖
A-BZ-73
▲泵房基础底板砼
A-BZ-74
▲操作层及以下塔体砼
A-BZ-75
操作层以上柱梁板砼
A-BZ-76
操作层以上砖墙砌筑
A-BZ-77
★设备安装
A-BZ-78
△高位水池
A-GW
厂上高位水池(200m3)
▲基础土石方开挖
A-GW-1
30
★水池底板砼
A-GW-2
★水池墙体砼
A-GW-3
★水池顶板砼
A-GW-4
管道及附属设施安装
A-GW-5
五七高位水池(500m3)
▲基础土石方开挖
A-GW-6
★水池底板砼
A-GW-7
★水池墙体砼
A-GW-8
★水池顶板砼
A-GW-9
管道及附属设施安装
A-GW-10
盘龙高位水池(200m3)
▲基础土石方开挖
A-GW-11
★水池底板砼
A-GW-12
★水池墙体砼
A-GW-13
★水池顶板砼
A-GW-14
管道及附属设施安装
A-GW-15
湖长高位水池(200m3)
▲基础土石方开挖
A-GW-16
★水池底板砼
A-GW-17
★水池墙体砼
A-GW-18
★水池顶板砼
A-GW-19
管道及附属设施安装
A-GW-20
岸口高位水池(500m3)
▲基础土石方开挖
A-GW-21
★水池底板砼
A-GW-22
★水池墙体砼
A-GW-23
★水池顶板砼
A-GW-24
管道及附属设施安装
A-GW-25
江口高位水池(500m3)
▲基础土石方开挖
A-GW-26
★水池底板砼
A-GW-27
★水池墙体砼
A-GW-28
★水池顶板砼
A-GW-29
管道及附属设施安装
A-GW-30
项目划分明细表(续)
单位工程
编码
分部工程
编码
单元工程
项目编码
单元数（个）
广西河池宜州市2014年湖长灌片高效节水示范工程（A标段)
A
△渠系工程
A-QX
厂上泵站干渠
桩号K0+000～K0+625
A-QX-1
1
五七干渠1
桩号K0+000～K0+310
A-QX-2
1
五七干渠2
桩号K0+000～K0+220
A-QX-3
1
五七支渠1
桩号K0+000～K0+240
A-QX-4
1
五七支渠2
桩号K0+000～K0+300
A-QX-5
1
五七支渠3
桩号K0+000～K0+220
A-QX-6
1
大湾干渠1
桩号K0+000～K0+525
A-QX-7
1
大湾干渠2
桩号K0+000～K0+400
A-QX-8
1
桩号K0+400～K0+860
A-QX-9
1
大湾支渠1
桩号K0+000～K0+140
A-QX-10
1
大湾支渠2
桩号K0+000～K0+225
A-QX-11
1
大湾支渠3
桩号K0+000～K0+185
A-QX-12
1
大湾支渠4
桩号K0+000～K0+175
A-QX-13
1
大湾支渠5
桩号K0+000～K0+350
A-QX-14
1
大湾支渠6
桩号K0+000～K0+465
A-QX-15
1
大湾支渠7
桩号K0+000～K0+425
A-QX-16
1
大湾支渠8
桩号K0+000～K0+530
A-QX-17
1
大湾毛渠1
桩号K0+000～K0+120
A-QX-18
1
大湾毛渠2
桩号K0+000～K0+150
A-QX-19
1
大湾毛渠3
桩号K0+000～K0+100
A-QX-20
1
大湾毛渠4
桩号K0+000～K0+095
A-QX-21
1
木棉干渠1
桩号K0+000～K0+515
A-QX-22
1
木棉干渠2
桩号K0+000～K0+500
A-QX-23
3
桩号K0+500～K1+000
A-QX-24
桩号K1+000～K1+450
A-QX-25
木棉支渠1
桩号K0+000～K0+245
A-QX-26
1
木棉支渠2
桩号K0+000～K0+190
A-QX-27
1
木棉支渠3
桩号K0+000～K0+220
A-QX-28
1
木棉渡槽
基槽开挖
A-QX-29
5
渡槽基础
A-QX-30
土方回填
A-QX-31
渡槽支墩
A-QX-32
渡槽槽身
A-QX-33
说明：△为主要分部工程，▲为重要隐蔽单元工程，★为关键部位单元工程
项目划分明细表(续)
单位工程
编码
分部工程
编码
单元工程
项目编码
单元数（个）
广西河池宜州市2014年湖长灌片高效节水示范工程（A标段)
A
△渠系工程
A-QX
盘龙干渠1
桩号K0+000～K0+285
A-QX-34
1
盘龙干渠2
桩号K0+000～K0+240
A-QX-35
1
盘龙支渠1
桩号K0+000～K0+190
A-QX-36
1
盘龙支渠2
桩号K0+000～K0+190
A-QX-37
1
湖长干渠1
桩号K0+000～K0+520
A-QX-38
1
湖长干渠2
桩号K0+000～K0+500
A-QX-39
4
桩号K0+500～K1+000
A-QX-40
桩号K1+000～K1+500
A-QX-41
桩号K1+500～K2+163
A-QX-42
湖长干渠3
桩号K0+000～K0+335
A-QX-43
1
湖长干渠4
桩号K0+000～K0+160
A-QX-44
1
湖长干渠5
桩号K0+000～K0+445
A-QX-45
1
岸口干渠
桩号K0+000～K0+500
A-QX-46
5
桩号K0+500～K1+000
A-QX-47
桩号K1+000～K1+500
A-QX-48
桩号K1+500～K2+000
A-QX-49
桩号K2+000～K2+520
A-QX-50
岸口支渠
桩号K0+000～K0+550
A-QX-51
1
江口干渠1
桩号K0+000～K0+500
A-QX-52
4
桩号K0+500～K1+000
A-QX-53
桩号K1+000～K1+500
A-QX-54
桩号K1+500～K2+025
A-QX-55
江口干渠2
桩号K0+000～K0+400
A-QX-56
3
桩号K0+400～K0+800
A-QX-57
桩号K0+800～K1+240
A-QX-58
江口支渠1
桩号K0+000～K0+500
A-QX-59
9
桩号K0+500～K1+000
A-QX-60
桩号K1+000～K1+500
A-QX-61
桩号K1+500～K2+000
A-QX-62
桩号K2+000～K2+500
A-QX-63
桩号K2+500～K3+000
A-QX-64
桩号K3+000～K3+500
A-QX-65
桩号K3+500～K4+000
A-QX-66
桩号K4+000～K4+320
A-QX-67
江口支渠2
桩号K0+000～K0+335
A-QX-68
1
江口支渠3
桩号K0+000～K0+410
A-QX-69
1
江口支渠4
桩号K0+000～K0+380
A-QX-70
1
江口支渠5
桩号K0+000～K0+380
A-QX-71
1
说明：△为主要分部工程，▲为重要隐蔽单元工程，★为关键部位单元工程
项目划分明细表(续)
单位工程
编码
分部工程
编码
单元工程
项目编码
单元数（个）
广西河池宜州市2014年湖长灌片高效节水示范工程（A标段)　
A　
△渠系工程　
　A-QX
寨脚干渠1
桩号K0+000～K0+400
A-QX-72
2
桩号K0+400～K0+730
A-QX-73
寨脚干渠2
桩号K0+000～K0+500
A-QX-74
2
桩号K0+500～K0+990
A-QX-75
寨脚支渠1
桩号K0+000～K0+225
A-QX-76
1
寨脚支渠2
桩号K0+000～K0+310
A-QX-77
1
中村干渠
桩号K0+000～K0+400
A-QX-78
3
桩号K0+400～K0+800
A-QX-79
桩号K0+800～K1+235
A-QX-80
吴冲干渠1
桩号K0+000～K0+400
A-QX-81
3
桩号K0+400～K0+800
A-QX-82
桩号K0+800～K1+215
A-QX-83
吴冲干渠2
桩号K0+000～K0+390
A-QX-84
1
吴冲支渠1
桩号K0+000～K0+210
A-QX-85
1
赵村干渠1
桩号K0+000～K0+380
A-QX-86
1
赵村干渠2
桩号K0+000～K0+400
A-QX-87
2
桩号K0+400～K0+470
A-QX-88
赵村支渠1
桩号K0+000～K0+450
A-QX-89
1
赵村支渠2
桩号K0+000～K0+280
A-QX-90
1
过路涵洞
每座过路涵洞划分为1个单元
A-QX-91
1
Φ500预制砼管埋设
A-QX-92
1
Φ600预制砼管埋设
A-QX-93
1
Φ800预制砼管埋设
A-QX-94
1
量水堰
A-QX-95
1
△管道工程
A-GD
厂上灌片
每个灌片为一个单元
A-GD-1
4
五七灌片
每个灌片为一个单元
A-GD-2
岸口灌片
每个灌片为一个单元
A-GD-3
江口2#灌片
每个灌片为一个单元
A-GD-4
田间机耕路
A-JGL
田间机耕路
每条机耕路为一个单元
A-JGL-1
1
附属工程
A-FS
里程桩
A-FS-1
1
工程公示牌
A-FS-2
1
项目区公示牌
A-FS-3
1
说明：△为主要分部工程，▲为重要隐蔽单元工程，★为关键部位单元工程
广西鸿志建设工程有限公司
第六批中央财政小型农田水利重点县广西河池宜州市2014年湖长灌片、龙头江灌片、龙头江灌片岭坪高效节水示范工程（A标段）项目部
2015年11月
