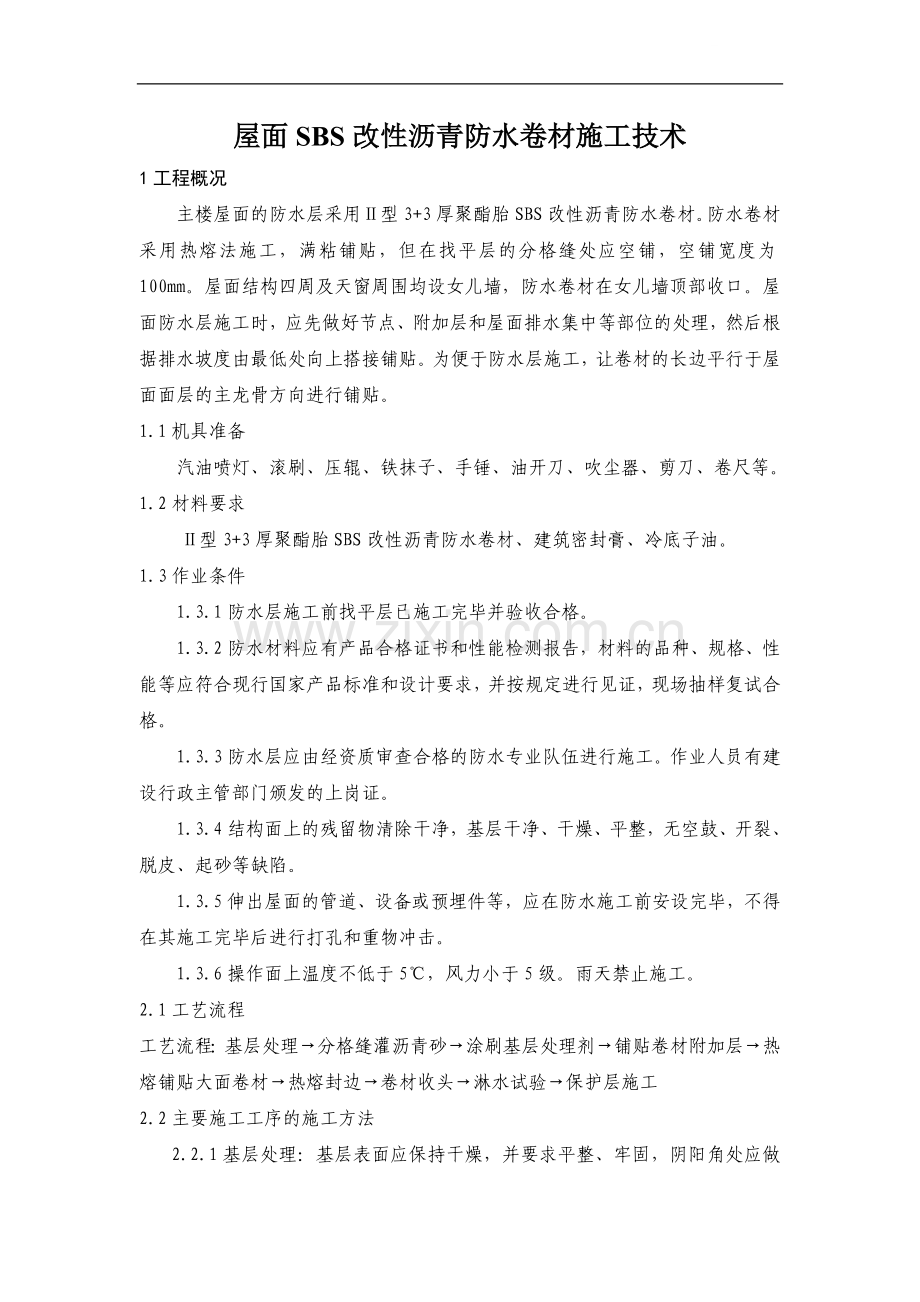

屋面SBS改性沥青防水卷材施工技术
1工程概况
主楼屋面的防水层采用Ⅱ型3+3厚聚酯胎SBS改性沥青防水卷材。防水卷材采用热熔法施工，满粘铺贴，但在找平层的分格缝处应空铺，空铺宽度为100mm。屋面结构四周及天窗周围均设女儿墙，防水卷材在女儿墙顶部收口。屋面防水层施工时，应先做好节点、附加层和屋面排水集中等部位的处理，然后根据排水坡度由最低处向上搭接铺贴。为便于防水层施工，让卷材的长边平行于屋面面层的主龙骨方向进行铺贴。
1.1机具准备
汽油喷灯、滚刷、压辊、铁抹子、手锤、油开刀、吹尘器、剪刀、卷尺等。
1.2材料要求
Ⅱ型3+3厚聚酯胎SBS改性沥青防水卷材、建筑密封膏、冷底子油。
1.3作业条件
1.3.1防水层施工前找平层已施工完毕并验收合格。
1.3.2防水材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求，并按规定进行见证，现场抽样复试合格。
1.3.3防水层应由经资质审查合格的防水专业队伍进行施工。作业人员有建设行政主管部门颁发的上岗证。
1.3.4结构面上的残留物清除干净，基层干净、干燥、平整，无空鼓、开裂、脱皮、起砂等缺陷。
1.3.5伸出屋面的管道、设备或预埋件等，应在防水施工前安设完毕，不得在其施工完毕后进行打孔和重物冲击。
1.3.6操作面上温度不低于5℃，风力小于5级。雨天禁止施工。
2.1工艺流程
工艺流程：基层处理→分格缝灌沥青砂→涂刷基层处理剂→铺贴卷材附加层→热熔铺贴大面卷材→热熔封边→卷材收头→淋水试验→保护层施工
2.2主要施工工序的施工方法
2.2.1基层处理：基层表面应保持干燥，并要求平整、牢固，阴阳角处应做
成圆弧形。干燥程度的检验方法是将1㎡卷材平坦铺于找平层上，静置3～4h后掀开检查，找平层与卷材上未见结露现象即可进行防水层的铺贴。基层上的尘土及杂物应清扫干净，表面残留的砂浆硬块及突出部分应铲除干净。
2.2.2分格缝灌沥青砂：在找平层上的分格缝内灌沥青砂，填至与周围混凝土层平齐。
2.2.3涂刷基层处理剂：涂基层处理剂前，应用毛刷对屋面节点、周边、转角处等先行涂刷。涂刷前需用高压气泵把混凝土基面上的浮灰吹干净，而后在基层表面满刷一道基层处理剂，涂刷应均匀，不透底，无流坠现象，待基层表面干燥后再进行卷材铺贴。
2.2.4铺贴卷材附加层：卷材防水屋面基层与突出屋面结构的交接处，如女儿墙、天窗壁，支架等部位，以及结构的转角处均需加贴附加层，宽度不小于500mm，阴阳角两侧均不小于250mm，采用满粘法施工。
2.2.5热熔铺贴大面卷材：
2.2.5.1第一层卷材铺贴：
将改性沥青防水卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材，用φ30的管穿入卷心，卷材端头比齐开始铺的起点，点燃汽油喷灯，加热基层与卷材交接处，喷灯距加热面保持300mm左右的距离，往返喷烤、观察当卷材的沥青刚刚熔化时，手扶管心两端向前缓缓滚动铺设，要求用力均匀、不窝气，铺设压边宽度应掌握好。
接缝搭接长度要求为：长边100mm，短边100mm。卷材搭接缝处用喷灯加热，压合至边缘挤出沥青粘牢。在立面与平面交接处，卷材接缝留在平面距立面不小于600mm处。
2.2.5.2第二层卷材铺贴：第二层防水卷材施工前，应先将第一层防水卷材表面清理干净。其铺贴方法同第一层卷材。上下两层之间要错茬接缝,错缝尺寸为1/2幅宽，且上下层卷材不得垂直铺贴。
2.2.6卷材收头
2.2.6.1五层大屋面防水的收头：卷材均在女儿墙顶收头，用密封材料封堵密实，如图所示：

2.2.6.2三层平顶的防水收头
三层平顶防水在入口雨篷处的收口如图所示。

三层平顶在与该层外墙交接处，上翻至面层以上250mm处收口，门洞口处向洞口内延伸至该层楼板的反梁，在梁顶收口即可。在建筑外沿的收口如图所示。

2.2.7细部构造做法
2.2.7.1阴阳角的处理做法
屋面凸出部分如女儿墙、天窗壁、透气管的连接处及转角处的找平层应随保温层做成平缓的半圆弧，圆弧半径为50mm，并保证整个屋面圆弧做成一致，如图所示。

2.2.7.2虹吸排水收水口做法
屋面收水口周围直径500mm范围内坡度不应小于5%。将雨水斗在屋面板预留洞中固定后，将防水卷入斗内即可，待防水层验收合格后，再将虹吸排水收水口的压盘与雨水斗连接固定。

2.2.7.3预埋件处防水做法
金属屋面的圆柱形二次预埋件需穿防水层，故按出屋面管道方法处理。二次埋件周围的找平层应做成圆锥台，管道周围留凹槽，并嵌填密封材料。防水层收头处用不锈钢金属箍箍紧，并用密封材料封严。

2.2.7.4屋面设备坑做法
屋面上有局部下沉的设备坑，防水卷材需沿设备坑走向，在其立面及平面处
满铺防水卷材，做法如下。
2.2.7.5三号核心筒露天楼梯处做法
3号核心筒五层至屋面为露天楼梯，标高21.94m（即四层至五层间的休息平台处）～25.87m（即屋面板下皮）砌100厚陶粒混凝土砌块墙，露天部分的墙面及楼梯板需涂水泥基防水涂料一道，厚度1.5mm，上卷高度250mm，具体位置如图所示。

五层楼板标高处的休息平台设有排水沟，上设铁箅子。排水沟内满涂ＪＳ水泥基聚合物防水涂料，并采用1：2.5水泥砂浆作为保护层。排水沟两边设角钢，在地砖面层的建筑胶水泥砂浆粘结层内每隔200mm预埋φ6短钢筋，待面层地砖施工完后，再焊接固定护边角钢，做法如图所示。

3.质量标准
3.1主控项目：

3.1.1SBS改性沥青防水卷材应符合国家标准，使用北京市建委备案产品，且配备材料检验报告以及材料使用说明书、出厂质量证明书（包括品种、标号等各项技术指标，并应有抽样检验报告，必试项目内容为拉伸强度，不透水性、耐热度、断裂延伸率，低温柔性等）和防伪标志，进入现场后必须经复试合格后方可使用。
3.1.2做完的卷材防水层及其转角处等细部做法均须符合设计要求。
3.1.3屋面卷材防水层完工后，经回水试验，不得有潮湿、渗漏和积水现象。
3.2一般项目:
3.2.1卷材防水层的基层应牢固，基层应洁净、平整、不得有空鼓、松动、起砂和脱皮现象；阴阳角处应抹成圆弧形，阴角处抹成半径为50mm的圆弧，阳角处打磨成半径为锐角的小圆弧形。
3.2.2卷材防水层的铺贴方法、搭接尺寸应正确，卷材粘接牢固、密封严密表面平整，接缝横平竖直，不得有皱折、翘边和空鼓等缺陷。
3.2.3卷材横竖缝的搭接宽度允许偏差为-10mm。
4.注意事项
4.1成品保护
4.1.1卷材铺完并验收合格后，及时做好卷材的保护层。
4.1.2防水层上方有施工时，严禁用尖锐物件戳、刮防水层，周围吊运物品时要注意避免磕碰到防水层。
4.1.3施工现场应设专人看护，防水层碰破后需马上修补。
4.1.4伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕，防水层完工后，不得在其上凿孔、打洞或重物冲击。
4.1.5水落口、出屋面管道等处因施工需要而临时用废纸、麻绳、塑料布封堵部位，完工后应及时清理出去，保持管内、口内畅通无阻。
4.1.6防水施工时不得污染墙面及作业面。
4.2安全措施
4.2.1进入施工现场作业时，施工人员应头戴安全帽，严禁嬉笑打闹，严禁吸烟。
4.2.2卷材与施工所用的其它易燃物、易燃材料要在指定处单独存放，远离
火源，做好防护和遮挡，做好防火标识，严禁烟火。
4.2.3施工前检查喷灯工作状况是否良好，作业时，喷灯火焰不要调的太大，严禁将喷灯口朝向其它人员和易燃物。
4.2.4施工作业面内，要清除所有的易燃物和易燃材料，配备足够的消防器材，并确保其能正常使用。消防道路要畅通。
4.2.5铺贴卷材时应顺风铺贴，以免喷灯回火伤人。
4.2.6在五六级大风及雨天时应停止防水施工。
4.2.7上下屋面时走专用通道，不得随意攀援其他部位。
4.2.8卷材及其包装物不得随意抛扔。
4.2.9在施工过程中，应派专人巡视，以防其他人员将火种抛入卷材存放处而引发火灾。
4.3文明环保措施
4.3.1施工人员进入现场必须佩戴安全帽，不许穿拖鞋进行施工。
4.3.2施工人员在进行屋面防水施工时，禁止随地便溺。
4.3.3施工人员在操作时，注意冷底子油等材料，避免遗洒而造成污染。
4.3.4施工人员在进行卷材烘烤时，注意卷材熔融后放出的挥发性气体，佩戴防护面具。并且要注意在烘烤时，防止挥发性气体过度集中，间隔一定时间要停止烘烤，待气体充分扩散后再继续施工。
