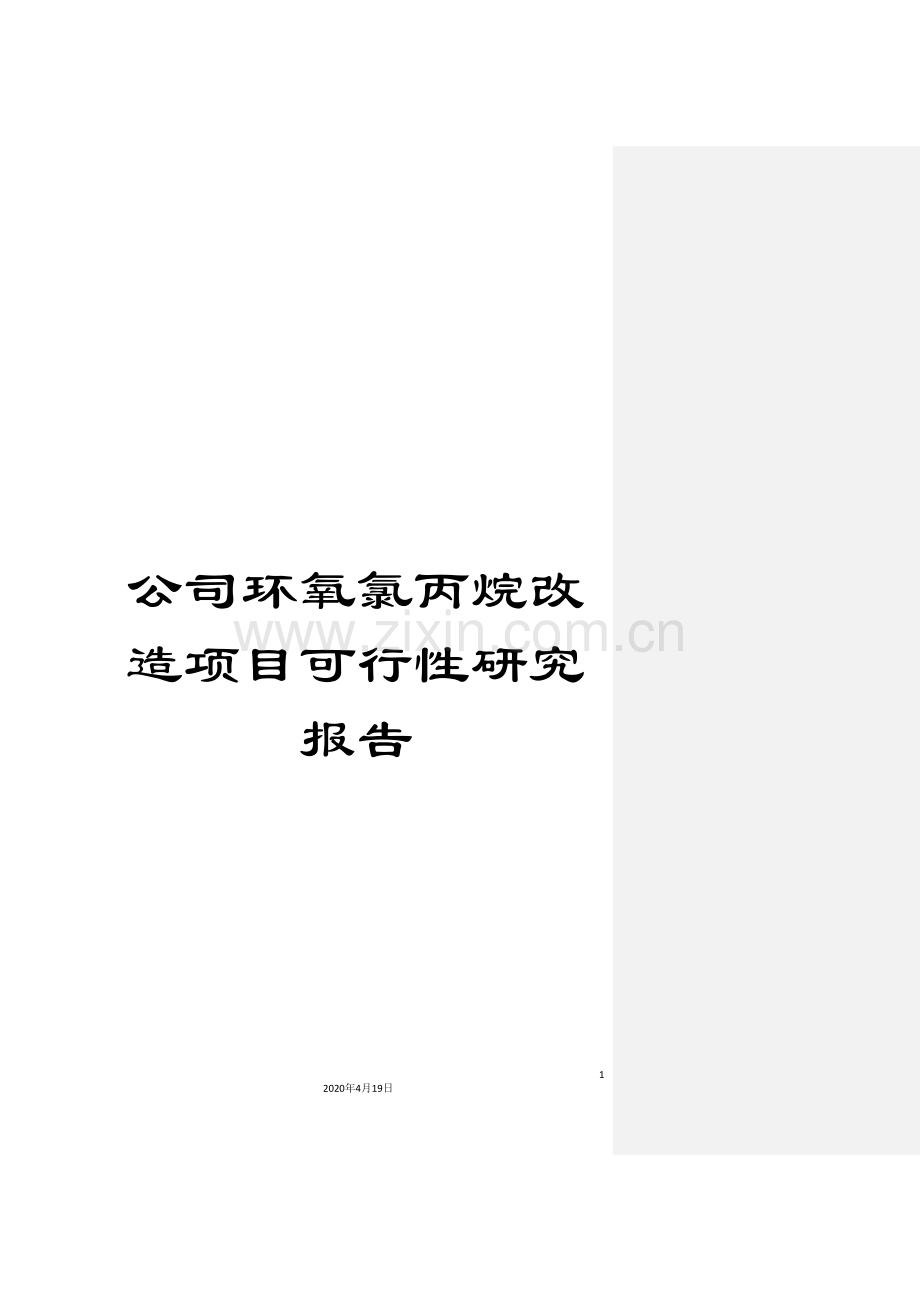

公司环氧氯丙烷改造项目可行性研究报告

5
2020年4月19日
文档仅供参考

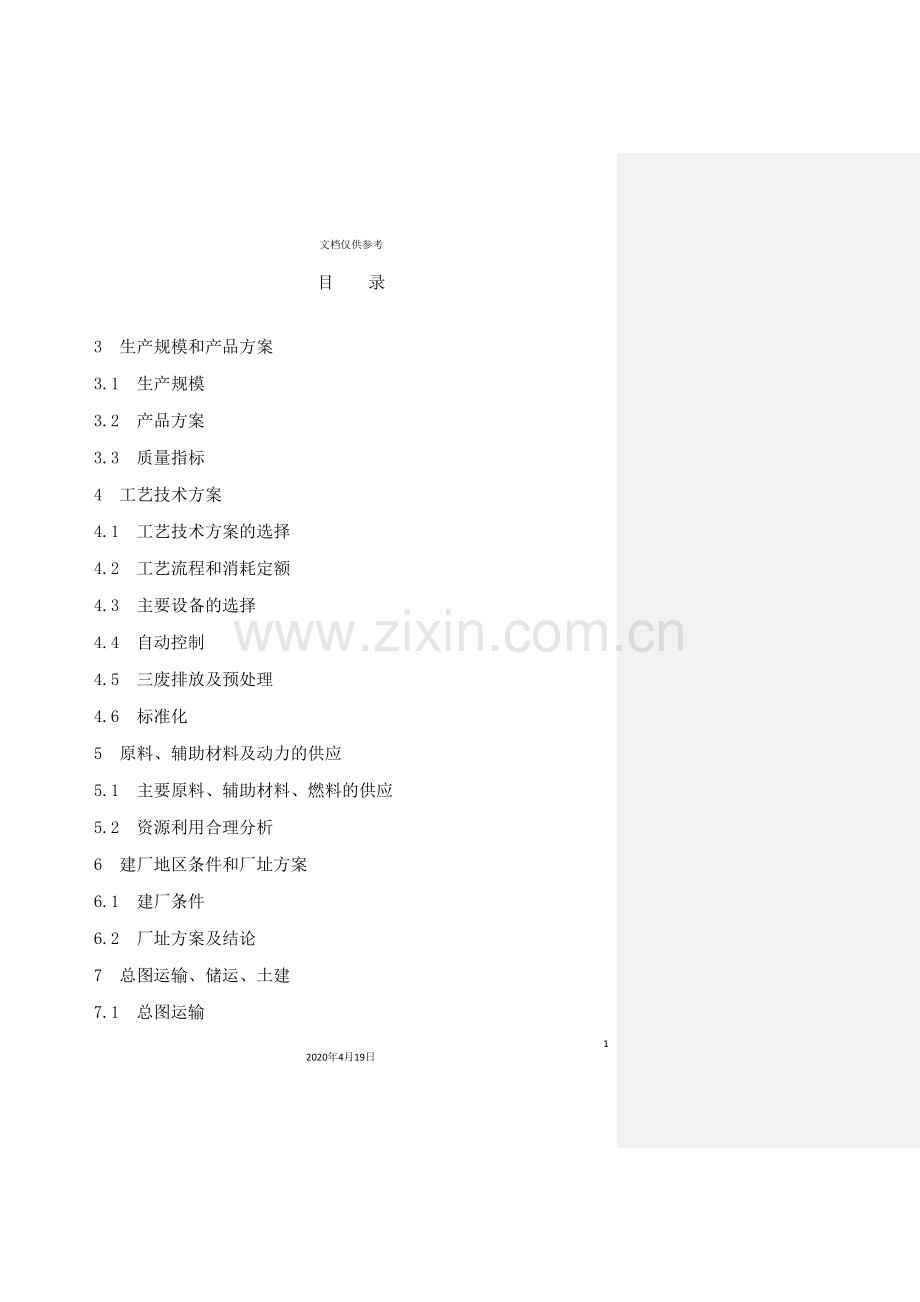

目 录

3 生产规模和产品方案
3.1 生产规模
3.2 产品方案
3.3 质量指标
4 工艺技术方案
4.1 工艺技术方案的选择
4.2 工艺流程和消耗定额
4.3 主要设备的选择
4.4 自动控制
4.5 三废排放及预处理
4.6 标准化
5 原料、辅助材料及动力的供应
5.1 主要原料、辅助材料、燃料的供应
5.2 资源利用合理分析
6 建厂地区条件和厂址方案
6.1 建厂条件
6.2 厂址方案及结论
7 总图运输、储运、土建
7.1 总图运输
7.2 储运设施
7.3 土建
8 公用工程方案、辅助设施和生活福利设施
8.1 公用工程方案
8.2 辅助设施
8.3 生活福利设施
9 节能、节水
9.1 编制依据
9.2 资源能源供需状况
9.3 项目节能分析与措施
10 环境保护
10.1 建设地区环境概况
10.2 设计采用的环境保护标准
10.3 工程概况
10.4 主要污染源及污染物分析
10.5 环境保护治理措施及预期效果
10.6 环境影响分析
10.7 绿化
10.8 环境管理及监测
10.9 环保投资
11 劳动安全卫生
11.1 工程概况
11.2 劳动安全危害因素分析
11.3 职业危害因素的防治
11.4 职业安全卫生专项投资
11.5 设计采用的标准规范
11.6 治理的预期效果
12 企业组织及定员
12.1 企业组织
12.2 生产班制及定员
12.3 人员培训
13 项目实施计划
13.1 建设周期
13.2 项目实施计划
14 项目总投资及资金筹措
14.1 项目总投资
15 财务评价
15.1 项目评价依据
15.2 财务评价基础数据
15.3 成本费用估算
15.4 营业收入及税金
15.5 财务效益测算
15.6 评价结论
16 社会稳定风评估险评估
16.1 项目合法性、合理性遭质疑的风险
16.2 群众抵制征地拆迁的风险
16.3 项目可能引发社会矛盾的风险
16.4 社会稳定风险的综合评价

3 生产规模和产品方案

3.1 生产规模
本项目由13万吨/年环氧氯丙烷改造为17万吨/年环氧丙烷。
产品品种及规模
环氧丙烷(PO):170000吨/年
3.2 产品方案
环氧丙烷
环氧丙烷(PO):170000吨/年,全部为商品量。
3.3 质量指标
环氧丙烷
外观 透明液体,无机械杂质
色度(铂-钴值)max. 5
酸度 max. 0.003
水分 max. 0.01%
总醛(以丙醛计)max. 0.005%
EO max. % 0.01%

4 工艺技术方案

4.1 工艺技术方案的选择
4.1.1 国内、外工艺技术概况
4.1.1.1 国外工艺技术概况
世界各国环氧丙烷的生产技术都在不断地发展。美国、欧洲、日本发展很快。当前生产环氧丙烷的主要方法分为氯醇化法和共氧化法。
(1)氯醇化法是最老的生产方法,大约世界产量的50%以上是采用这种方法生产的,以美国陶氏化学公司的氯醇化法为代表。其主要过程为氯醇化、皂化、精制。特点是流程短工艺成熟,生产安全性较高,建设投资小,但生产过程中要消耗相当量的氯气,存在污水量大和腐蚀严重的问题,适合在有氯气供应和良好的排污条件的地区建设。
(2)共氧化法(哈康法)主要是异丁烷共氧化法和乙苯共氧化法,以阿科化学公司的技术为代表。前者副产异丁烯和叔丁醇后者副产苯乙烯,此项技术为美国奥克兰公司独家专利,现为阿尔科(ARCO)公司所有。哈康法自1969年工业化以来,发展迅速,受到世界重视。成本低和无公害是它的基本优点。可是经过两次石油危机的冲击,利用哈康法新建厂已不多。它的缺点是流程长、投资大,同时每吨环氧丙烷要联产2.2-2.5吨苯乙烯或2.3吨异丁烯,原料来源和产品销售相互牵扯较大,因此采用此法有一些具体问题。可是对于原料及产品销售能够妥善解决的大型生产装置,共氧化法技术仍是具有相当竞争力的。
(3)另外已实现工业化的共氧化法还有过醋酸法,联产醋酸1.7吨/吨环氧丙烷,此法安全问题较突出,投资也较氯醇化法高,但成本接近,因此缺乏竞争力。
4.1.1.2 国内工艺技术概况
中国的PO生产始于60年代,均采用氯醇化工艺路线,初始阶段产量小,质量差,技术落后。自八十年代末九十年代初开始引进了日本旭硝子、三井东压、昭和电工和美国道化学的技术,1988年2月,南京金陵石化公司化工二厂建成投产中国第一套环氧丙烷引进装置,生产能力为1万t/a,锦化化工集团2万t/a PO生产装置,等也投入运行,九江化工厂和浙江太平洋化学公司也建成投产,取得了良好的社会效益,使中国PO生产的技术提高到一个新的层次。
近年来,国内企业对引进的技术作了大量的消化吸收工作,在引进的生产装置的基础上扩能改造,使生产能力大幅度提高,某些技术指标也已超过了原设计值,例如付产二氯丙烷已较大幅度低于原定指标,因而改进了产品收率,说明中国环氧丙烷生产技术正在逐渐提高。
4.1.2 工艺技术方案的比较和选择
当前世界上工业化生产环氧丙烷的工艺方法有氯醇化法和共氧化法,其中共氧化法又分乙苯共氧化法和异丁烷共氧化法。这两种方法各占世界环氧丙烷生产产量的50%左右。两种工艺都各具特点。氯醇化法的特点是生产历史悠久,工业化已有60多年的历史,生产流程短、工艺成熟、操作负荷弹性大、选择性好、效率高、生产比较安全,对原料丙烯的纯度要求不高从而可提高生产的安全性,建设投资少。其缺点是排放污水量比共氧化法较多,适合于有条件地区建设。共氧化法的特点是克服了氯醇化法的氯气污染和腐蚀性大的缺点,其缺点是工艺流程长、原料品种多、丙烯纯度要求高、对安全要求很高,由于联产物多(每吨环氧丙烷要联产2.2~2.5吨苯乙烯或2.3吨异丁烯)造成产品与联产品互相制约性大,工艺操作是在较高的压力下进行的、设备材质多采用合金钢、造价高、投资大。同时产生的污水含COD高,处理费用约为总投资的10%左右。
另外已实现工业化的共氧化法还有过醋酸法,现有装置能力约1.3万吨/年,联产醋酸1.7吨/吨环氧丙烷此法安全问题非常突出,投资也较氯醇化法高,但成本接近,因此缺乏竞争力。
国外从50年代开始以氯醇化法为主生产环氧丙烷,从60年代开始石油化学工业的兴起,促使乙烯工业的迅速发展,开发了共氧化法生产环氧丙烷的生产技术,形成了两种生产技术并行发展的格局。世界上主要生产环氧丙烷的大化学公司根据自身条件选用不同的生产方法,美国道化学公司采用氯醇化法而阿尔科化学公司则采用共氧化法。
氯醇化法以丙烯、氯气为原料生产的环氧丙烷,共氧化法则以丙烯、乙苯、异丁烷等为主要原料生产环氧丙烷。
投资的比较参考中国化工信息中心编制的<化工产品市场及投资手册>的9.1万吨规模的环氧丙烷生产装置采用氯醇化法、共氧化法的投资比较如表4.1-1。

国外相同规模不同工艺的投资比较
(人民币亿元) 表4.1-1
工艺方法
生产规模
投资估算
备 注
共氧化法
乙苯法
9.1万吨
14.35
(不含乙苯装置投资)
异丁烷法
9.1万吨
13.06
(不含异丁烷分离装置)
氯醇法
9.1万吨
7.38
(不含制氯投资)

由此可见,相同规模的几种工艺共氧化法中的乙苯法的投资最高,其次是异丁烷法,氯醇化法投资最低。共氧化法的两种方法分别超过氯醇化法的投资的77%~94%。
综上所述,对氯醇化法和共氧化法的比较可见共氧化法就17万吨/年环氧丙烷规模而言需要29.75万吨苯或36.125万吨异丁烷,而且联产36.125~42.5万吨/年苯乙烯或39.3万吨/年的异丁烯,原料品种多、需求量大,而且成品与联产品互相制约性大,生产安全要求很高。就赫邦化工的现状,当前采用共氧化法生产环氧丙烷还不现实。氯醇化法生产环氧丙烷原料组织方便,而且没有联产物,生产组织较为方便,对原料丙烯的纯度要求不高,是一个能够吃”粗粮”的生产装置。因此此次选用氯醇化法生产环氧丙烷及系列产品。
根据对国内建设资金、企业自筹能力、原料来源的现实性,以及今年党的十六届五中全会上强调的增强资助创新能力及技术创新,本报告在消化国外引进技术的基础上采用国产化技术拟建8万吨/年环氧丙烷装置。
4.1.3 工艺技术描述
当前环氧丙烷工业化生产方法主要有氯醇化法、乙苯哈康法、异丁烷哈康法、过氧化法等,本项目采用的是氯醇化法。氯醇化法的特点是生产历史悠久,工业化已有60多年的历史,生产流程短、工艺成熟、操作负荷弹性大、选择性好、效率高、生产比较安全,对原料丙烯的纯度要求不高从而可提高生产的安全性,建设投资少。其缺点是腐蚀严重、排放污水量比共氧化法较多。
本次改造项目,是将2套6.5万吨/年的环氧氯丙烷装置改造为2套8.5万吨/年的环氧丙烷装置。本次改造的工艺技术的特点是:
环氧氯丙烷装置与环氧丙烷装置的原料都是丙烯、氯气和石灰乳,氯醇化反应及皂化反应的反应机理相似,精馏分离的设备能够互用,整套装置有很大的相似性,可改造性大。
由于环氧丙烷及环氧氯丙烷的市场行情有震荡起伏的情况,故希望经过本次改造,实现既能生产环氧丙烷,又能够切换成生产环氧氯丙烷。能够随时把握市场机会,做到企业利润最大化。
本次改造的原则是尽量利用原有设备,对原有布置尽量不做改动,对不能利旧的原有设备,不拆除,只是新增设备。
4.2 工艺流程和消耗定额
4.2.1 环氧丙烷装置工艺流程概述
环氧丙烷生产采用以丙烯、氯气、石灰乳为原料的氯醇化路线,由氯醇化、皂化、精制、废水预处理、皂化废渣压滤五部分组成。
1)氯醇化:氯气首先在经过喷射器被吸收于水中,然后通入丙烯生产氯丙醇。
主反应:Cl2+H2O→HCl+HOCl
CH3CH = CH2+HOCl→CH3－CH(OH)CH2Cl α－PCH(氯丙醇)
CH3CH = CH2+HOCl→CH3－CH(Cl)CH2OH β－PCH(氯丙醇)
副反应:CH3CH = CH2+Cl2→CH3CH(Cl)CH2(Cl) DCP(二氯丙烷)
Cl2+CH3CH = CH2+CH3CH(OH)CH2Cl→
CH3 CH3
｜ ｜
ClCH—CHO—CHCH2Cl+HCl DCIP(二氯异丙醚)
反应系统由管式反应器组成,反应生成约4.2%(wt)的氯丙醇溶液,其中含有等摩尔HCl,送至皂化工序。
2)皂化:从氯醇化反应工段过来的约含4.2%的氯丙醇水溶液贮存在氯丙醇贮槽,浓度约20%的石灰乳由石灰乳配制送来,经流量调节与氯丙醇溶液一起进入预混合器,混合后进入皂化塔。氯丙醇被皂化成环氧丙烷(PO),PO被迅速汽提得到90~95%的粗环氧丙烷。
皂化废液中约含4(wt%)的CaCl2,残余Ca(OH)2和杂质从皂化塔底排出,废液中的热量经回收利用后送出本装置至废渣浆废水预处理单元。
3)精制:皂化工段的粗环氧丙烷进入PO前馏塔,PO精馏塔,塔顶引出环氧丙烷成品,送至贮罐,塔底排出高沸物。
4)石灰乳制备:
石灰乳的配制是在石灰乳贮槽内进行,消石灰粉用汽车槽车运入装置区,用车上附设的压缩空气输送入石灰乳贮槽,槽内设置喷水装置以防止粉体外逸。开启搅拌器使均匀混合并防止石灰乳沉淀,配制成浓度约20%的石灰乳,用泵送入皂化反应工段。
5)废液预处理
来自环氧丙烷单元的皂化塔塔底的废水经闪蒸罐闪蒸蒸汽回收热量后送至废水增稠器进行澄清分离。增稠器上部清液经与工业水进行换热回收热量,然后用盐酸中和,调节PH值在6-9后送至界区外的污水处理厂进行生化处理。增稠器下部淤浆经压滤,滤饼送出界区外综合利用。
4.2.2 环氧丙烷装置改造工艺特点
本次改造项目,是将2套6.5万吨/年的环氧氯丙烷装置改造为2套8.5万吨/年的环氧丙烷装置。
(1)本次环氧丙烷装置改造项目的氯醇化反应部分,是利用原2套环氧氯丙烷装置2条线共12个管式反应器,并新增2套氯醇化塔组成氯醇化反应系统,为保证氯气和水形成的次氯酸与丙烯进料能均匀混合并尽量在管式反应器中充分反应,分别在管式反应器前新增氯气水预混器(MX-1201AB,新增)、丙烯预混器(MX-1202AB,新增)及静态混合器(MX-1203AB,新增)。
(2)氯醇化反应采用丙烯微过量方案进行,反应后物料在PCH溢流槽(V-1201ABCDEF)中分离,未反应的气相经新增的冷凝器冷凝后,进行气液分离,气相进入新增的循环气鼓风机(B-1202,新增),送至新增的氯醇化塔(RE-1201,新增),与氯水进行反应,以达到使过量的丙烯充分反应的目的。塔顶不参与反应的废气经新增的碱洗塔(T-1207,新增)洗涤后,吸收其中的氯气、盐酸后放空。
每6个管式反应器,新增1套氯醇化塔系统,1套碱洗塔系统。
(3)本次环氧丙烷装置改造项目的皂化部分,是利用原2套环氧氯丙烷装置2条线共4个皂化塔进行皂化反应。氯醇化反应产生的4-4.2(wt%)氯丙醇溶液进入氯丙醇缓冲槽(V-1209),经泵输送,将氯丙醇溶液与石灰乳混合后进入皂化塔(T-1202AB),皂化塔实行减压操作,使蒸汽耗量下降,能更有效的回收塔底废液余热,且降低废水中的COD及BOD值。塔底废水经塔底泵(P-1207AB,P-1211AB)送至废水槽,塔顶为粗PO产品。由于原环氧氯丙烷装置皂化塔顶为粗环氧氯丙烷沸点高,改为生产环氧丙烷时,塔顶冷凝器负荷偏小,因此在改造时新增两台塔顶分凝器(H-1215AB,新增)与原分凝器并联,并考虑采用水温相对较低的工业水作为冷媒,与塔顶气相进行换热,冷凝后产品经新增的气液分离罐(V-1235AB,新增)分离,液相进入T-1202AB回流槽(V-1202AB)。回流槽下部出口送出液相,由泵送回皂化塔,回流槽上部出口送出液相,送至粗PO缓冲罐(TK-1202)。
(4)本次环氧丙烷装置改造项目的精馏部分,是利用原2套环氧氯丙烷装置2条线的2个塔来进行改造。粗PO经泵送至前馏塔,前馏塔由原环氧氯丙烷装置低沸物分馏塔(T-1203)改造而来,主要脱除粗PO中轻组分。前馏塔底物料进入PO精馏塔(T-1205,环氧氯丙烷精馏塔改造),精馏塔塔顶为气相PO产品,精馏塔塔底为重组分,主要为DCP(二氯丙烷)。对于精馏塔塔顶气相,考虑利用原环氧氯丙烷装置精馏塔顶循冷凝器(H-1208),(及新增6台冷凝器)但将冷却介质由循环水改为10度水,新加蒸发冷的话桩基荷载的问题解决了没
冷却后液相PO产品经回流槽(V-1206),部分经过回流泵打回流,部分经过PO产品泵送至PO产品冷却器(H-1217,新增)冷却后送入PO检验罐。PO检验罐及PO产品管道均需要设置保冷措施,以免PO气化损失。
(5)环氧丙烷装置的管式反应器所需的工业水需要加热,故需要新增工业水预热器。本次改造经过两种途径实现工业水的预热。首先,工业水与皂化塔顶冷凝器进行换热,先将工业水由冬天最低温时的15℃加热到33℃,其次,经过新增工业水预热器与皂化后的废水进行换热。将工业水预热至要求的温度后,进入管式反应器。利用皂化塔定气相换热及皂化废水换热来预热工业水,有效的利用了热量。
(6)环氧丙烷装置的管式反应器所需的丙烯为气相。由丙烯球罐送出的丙烯为液相,需要进行丙烯气化。本次改造考虑设置节流膨胀阀及丙烯蒸发器。使液相丙烯减压汽化后产生部分冷量,给12℃工业水降温,可将部分冷量输入冷却冰机系统,有效减少冷却水冰机的工作负荷。
(7)PO沸点较低,环境温度较高时易气化,因此PO产品储罐需做保冷处理,PO产品管线都需要做保冷,为了防止PO产品储罐内PO产品经长时间静置日照后发生气化现象,需要新增PO循环泵(P-1236,新增),将部分PO产品送至新增的PO循环冷却器(H-1222,新增)与冷冻水换热然后返回PO储罐,使PO储罐工作温度控制在0℃。
(8)本次环氧丙烷装置改造项目的石灰乳制备部分,是利用原2套环氧氯丙烷装置的4个石灰乳储罐来实现。储存能力及石灰乳输送泵的能力均满足2套8.5万吨/年的环氧丙烷装置的需求。不需要进行改造。
4.2.3 工艺流程简图
环氧丙烷生产示意流程图见图4.2-1:

图4.2-1 环氧丙烷生产示意流程图

4.2.4 工艺消耗定额
环氧丙烷装置的原材料、辅助材料、燃料和动力的用量见表:
工艺消耗定额表
表4.2-1
序号
名 称
规格
单位
消耗
定额
消耗量
备注
每小时
每 年

原材料及辅助材料

1
丙烯
100%计
t
0.85
18.1
144500

2
氯气
100%计
t
1.45
30.8
246500

3
生石灰(活性CaO)
100%计
t
1.01
21.5
171700

4
盐酸
100%计
t
0.38
8.1
6460

5
烧碱
100%计
t
0.21
4.5
10710

燃料和动力

1
4公斤蒸汽

t
4.25
90
722500

2
循环水

t
420
8925
71400000

3
工业水

t
54
1147.5
9180000

4
脱盐水

t
4
85
680000

5
35%乙二醇水

kW
908
19300

6
仪表空气

Nm3
20
425
3400000

7
工厂空气

Nm3
75
1594
12750000

8
氮气

Nm3
8
170
1360000

9
电

kWh
270
5737.5
45900000

4.3 主要设备的选择
由于环氧丙烷生产过程中介质的腐蚀性较强,接触物料有盐酸、次氯酸钠、氯气、石灰、NaOH等强腐蚀性介质,因此本装置设备主要材料有碳钢及低合金钢、碳钢及铸铁、304及316型不锈钢、钢衬PTFE、钢衬钛及玻璃钢、钛材等。
根据中国当前设备设计及制造水平,本次改造项目所采用的绝大部分非标化工设备均可由国内供货。本次改造项目新增的机泵设备包括环氧丙烷主装置、PO产品罐区、冷冻站等装置机泵设备。对于装置机泵,在设备选型、设计和制造方面考虑到发展国家民族工业的基本上选用国产设备,同时在设计过程中要严格遵守国家标准、精心设计,在满足工艺操作条件情况下,做到设计选型合理、操作维修方便。本次改造项目针对原环氧氯丙烷装置的泵一开一备的情况,改造成为两台全开,仓库备用。充分利用原来设备,尽量做到能利旧的就不增加。
(1)静设备
1)氯醇化塔
本设备用于氯丙烯、氯气和水混后进行反应。反应器为管道形式,结构简单,制造方便,材质为钛。反应管为Φ470×4mm,L=20m。
在反应器前设1台喷射混合器,经过喷射将循环水和氯气充分混合,材质为钢衬陶瓷。
2)皂化塔
① 反应器选型
参加皂化反应的物料中含有大量的水,在反应过程中已经生成的环氧氯丙烷如果不及时取走,将会和Ca(OH)2进行反应生成甘油。因此为了尽最减少甘油的生成,本设备采用塔式反应器,使己反应生成的环氧氯丙烷马上蒸出去。
② 结构特点
反应物料中含有大量的Ca(OH)2和CaCl2,为了防止堵塞,在皂化塔进料口以下采用了多孔板,以上采用填料。
③ 主要材质
进料口以上塔体采用SUS304L、填料为SUS304,进料口以下采用碳钢,塔盘为 SUS304。
4.3.1 设备一览表
PO主装置主要设备一览表
表4.3-1
序号
名 称
数量
材质
设计条件
备注
压力MPag
温度℃
1
氯醇化反应器
12
Ti
0.2
60
利旧
2
皂化塔
4
304/CS
FV/0.18
105
利旧
3
前馏塔
2
304
FV/0.18
110
利旧
4
PO精馏塔
2
304
FV/0.18
110
利旧改造,新增10多米
5
PCH溢流槽
12
Ti
0.7
70
利旧
6
皂化塔回流槽
4
CS
FV/0.18
-10~100
利旧
7
前馏塔回流槽
2
304
FV/0.18
100
利旧
8
PO精馏塔回流槽
2
304
FV/0.18
100
利旧
9
PCH缓冲槽
2
Ti
FV/0.18
105
利旧
10
粗PO缓冲罐
2
304
FL
-10~60
利旧
11
PO检验槽
4
304
FL
-10~60
利旧
12
石灰乳贮槽
4
CS
FL
60
利旧
13
皂化塔顶全凝器
4
CS/304L

利旧
14
前馏塔顶冷凝器
2
CS/304L

利旧
15
前馏塔再沸器
2
CS/316

利旧
16
废油冷却器
2
CS/316

利旧
17
PO精馏塔顶冷凝器
8
CS/304

2台利旧,
6台新增蒸发式冷凝器
18
PO精馏塔再沸器
2
CS/316

利旧
19
皂化塔顶分凝器
4
304/C.S

利旧
20
皂化塔顶分凝器
4
304/C.S

新增
21
PO冷却器
2
CS/304

新增
22
循环气冷却器
2
CS/Ti

新增
23
丙烯蒸发器
2
CS

新增
24
丙烯过热器
2
CS

新增
25
螺旋板换热器
8
CS

新增
26
PO循环冷却器
2
CS/304

新增
27
PO产品泵
4
SCS13/316

新增
28
PO循环泵
4
SCS13/316

新增
29
密封水输送泵
4
SCS14

新增
30
预混合器
4
Ti

新增
31
气液分离罐
4
Ti

新增
32
分离罐
2
Ti

新增
33
循环气分离罐
2
Ti

新增
34
丙烯缓冲罐
2
CS

新增
35
混合反应器
2
CS衬PTFE

新增
36
DCP分离罐
2
CS

新增
37
油分离罐
2
CS

新增
38
循环气清洗密封罐
2
CS

新增
39
碱洗塔
2
CS衬Ti

新增
40
循环气鼓风机
2

新增液环式
41
氯水预混合器
12
CS衬PTFE

新增
42
丙烯预混器
12
CS衬PTFE

新增
43
静态混合器
12
CS衬PTFE

新增
44
氯醇化塔
2
FRP

新增
45
丙烯排气喷射泵
2
CS衬PTFE

新增
46
氯气喷射泵
2
CS衬PTFE

新增
47
分离罐
2
CS

新增
48
冷冻机组
5

新增5套
49
PCH循环泵
24
陶瓷/Ti

利旧
50
皂化塔底泵
8
FCD40

利旧
51
废水输送泵
8
FCD40

利旧
52
皂化塔回流泵
8
FCD40

利旧
53
碱洗塔底泵
4
陶瓷

利旧
54
皂化塔进料泵
6
陶瓷/Ti

利旧
55
PO精馏塔进料泵
4
SCS14

利旧
56
前馏塔回流泵
4
FCD40

利旧
57
前馏塔进料泵
4
FCD40

利旧
58
精馏塔底泵
4
SCS14

利旧
59
精馏塔回流泵
4
SCS14

利旧
60
废油输送泵
4
FCD40/SS

利旧
61
皂化塔冲洗泵
4
FCD40+HRL

利旧
62
地坑泵
4
FCD40

利旧
63
回收水泵
4
CS

利旧
64
石灰乳泵
12
CS

利旧
65
皂化塔真空泵
4
FC20

利旧
66
澄清池
1
DN33000

新增

4.4 自动控制
4.4.1 自控水平
由于环氧氯丙烷装置特点与环氧丙烷装置类似,且要满足改造后最大化利旧原则,在原环氧氯丙烷装置DCS装置基础上进行升级改造,采用DCS对环氧丙烷装置监视、控制和管理。同时对原环氧氯丙烷装置仪表进行改造调试,满足环氧丙烷装置要求。改造后环氧丙烷装置的控制水平相当或略高于当前环氧丙烷生产装置的控制水平。
新增的循环气鼓风机出口,需设置两个在线分析仪,时刻分析循环气的组成,并在DCS系统上体现,当某种可燃组分超标时,及时补充氮气进行稀释,以防止形成爆炸限。

4.4.2 标准和规范
仪表设计和安装采用以下主要标准:
<过程检测和控制系统用文字代号和图形符号> HG/T 20505-
<自动化仪表选型规定> HG/T 20507-
<控制室设计规定> HG/T 20508-
<仪表供电设计规定> HG/T 20509-
<仪表供气设计规定> HG/T 20510-
<信号报警、联锁系统设计规定> HG/T 20511-
<仪表配管、配线设计规定> HG/T 20512-
<仪表系统接地设计规定> HG/T 20513-
<仪表及管线伴热和绝热保温设计规定> HG/T 20514-
<爆炸和火灾危险环境电力装置设计规范> GB 50058-92
<石油化工企业设计防火规范> GB 50160-
<石油化工企业可燃气体和有毒气体检测报警设计规范> SH 3063-1999
<分散型控制系统工程设计规定> HG/T 20573-95
<工业自动化仪表工程施工及验收规范> GB 50093-
4.4.3 仪表设计准则
(1)测量单位和刻度
测量单位采用S.I单位,如下表:
表4.4-1
测量参数
单 位
刻 度
备 注
流量
液体
m3/h
Direct

气体
Nm3/h
Direct

蒸汽
kg/h or t/h
Direct

温度

℃
Direct

压力
表压
kPa.MPa
Direct

真空
-kPa
Direct

绝压
kPa abs
Direct

液位

m or mm or %
Direct or %

(2)仪表信号
除温度检测元件和特殊测量仪表外,所有进出控制室的标准信号为4~20mADC。
除非对气动信号提出更高的压力要求,调节阀、就地控制器采用20~100kPa的标准气动信号。
(3)信号及联锁
工艺操作报警、远程设备的状态、ON/OFF阀位指示及系统安全联锁由DCS来实现。鳌合树脂塔的程顺控制也由DCS来实现。对氢气系统、氯气系统、电解槽差压、电解槽进料和电压差、仪表气源、整流器电流等均设联锁。
(4)仪表材质和防护
所有与工艺介质接触的仪表材质,均应能满足工艺介质的要求,而且不低于仪表所在管道或设备的材质。仪表外壳均应满足抗氯气腐蚀的要求。
现场一次仪表根据现场情况分别采用防腐型、防水型和隔爆型及本安型。根据工艺介质情况,仪表材质选用了钽、钛、哈氏合金、蒙乃尔合金等贵重金属及钢衬F46、钢喷涂PTFE等非金属材料,以满足抗腐蚀性能的要求。
所有现场安装的仪表是全天候型的,能够满足现场使用环境和气候条件,并符合相应防护等级的要求。
安装在火灾和爆炸危险场合的仪表设备符合危险区域等级划分的要求,在爆炸危险区域的现场仪表为隔爆型或本安型。
烧碱厂环境较差,存在有大量的腐蚀气体,因此中控室空调吸风口应设在一个安全、合适的位置,以防止有害气体进入。要求Cl2≤1PPb、H2S≤10PPb、SO2≤50PPb、碳粒≤0.24mg/m3。
就地操作室视其布置情况,必要时采取局部正压通风或正压通风仪表盘。
(5)环境监测与防护
为确保人身和生产设备安全,在二次盐水及电解、氯气处理及冷冻、高纯盐酸和液氯包装等工段设置必要的可燃气体检测(H2)和有毒气检测器(Cl2)。
(6)仪表供货与成套
所有现场仪表都应成套组装成整体提供。每一个现场仪表都设有永久性的不锈钢铭牌。随机器设备成套的仪表也应符合本规定的要求,并应与所在装置中的仪表水平相一致。
(7)仪表供电
仪表和控制系统电源应是双回路自动切换的独立供电回路,电压等级为380VAC,三相,50Hz。控制系统(DCS)和现场仪表由不间断电源(UPS)供电,在外部电源故障期间,UPS提供后备电源(电池组),其容量是能使控制系统和仪表正常工作至少30分钟时间。
UPS电源质量:
· 交流电源
交流输出:220V±5%;
频率:50±0.5Hz;
波形失真率:<5%;
· 直流电源
直流输出:24±0.3V;
纹波电压:<0.2%;
交流分量(有效值):小于40mV
·充电电源瞬间断时间≤3ms
·电压瞬间跌落:小于10%
(8)仪表供气
仪表气源应配置备用贮罐,容量为:从700kPaG降到500kPaG 20分钟。
气源质量要求:
压力:500~700kPG;
温度:常温;
露点:在操作压力下低于工作环境历史上;
年(季)极端温度至少10℃;
含尘料直径<3μm;
油份含量<8PPm(W)。
(9)工厂的计量
厂级计量仪表系统的精度为:±0.5%。
贸易计量仪表系统精度为:±0.2%。

(10)控制室
中控室由机柜室、操作室和其它辅助间组成。控制室一般要求如下:
室内采用有温度和湿度调节的空调,无腐蚀性气体;
室内设有火灾报警和消防设备;
吊顶、墙面、门采用吸暗防火材料;
地面采用抗静电活动地板;
室内照度300~500LX,并设有事故照明。
4.4.4 仪表安装
(1)仪表过程接口:
表4.4-2
仪 表

温度

1-1/2"法兰或M27X2(M)
压力
压力表
M20X1.5(M)
膜片式压力表
1"或2"法兰
压力开关
MFD
压力、差压变送器
1/2"NPT(F)
带远传压力差变送器
2"或3"法兰
流量

1/2"NPT或接焊法兰
液位
雷达液位计
2”、4"或6"法兰
伺服式液位计
2"法兰
法兰式液位变送器
3"法兰

(2)仪表气源
仪表供气总管和从供气总管到阀门(仪表)之前的分管采用镀锌钢管,阀门采用304SS。
气动信号管线,一般采用Ф8的不锈钢管。每个用气仪表都配备过滤减压阀。
(3)仪表电缆
大部分现场仪表点采用单根电缆直接引入控制室,单根电缆采用PVC护套的多芯屏蔽绞合电缆。采用接线箱(或)随机盘(箱)的场合,控制室和接线箱之间采用PVC或聚氯乙烯绝缘和PVC护套的多对式多芯屏蔽绞合电缆。接线箱到现场仪表之间则采用带PVC护套的多芯屏蔽绞合电缆。控制室和现场之间的信号电缆屏蔽层在控制侧接地。接线箱将适用于相应的危险区域等级。
(4)电缆敷设
电缆采用架空敷设,从接线箱到控制室采用玻璃钢电缆桥架。从接线箱到现场仪表采用镀锌穿管,仪表和接线箱均采用挠性连接管。挠性连接管应适用于相应的危险区域等级。
(5)其它
现场仪表一般安装在地面或平台上。
仪表配管一般采用Ф14×2或Ф18×3的钢管,材质符合管道等级标准。采用焊接管件。
雷达液位计采用导波管。
4.4.5 随机成套的仪表
一次盐水过滤器的隔膜阀、二次盐水控制螯合树脂塔用的程控阀和液位开关、电解槽周围的检测仪表、氯压机本身的检测仪表及控制装置将随设备成套提供(或进口)。
4.4.6 仪表选型
(1)选型原则
在满足工艺要求的前提下,以先进、可靠、经济和使用方便为原则,尽可能选用系列化、标准化的仪表,以提高仪表互换性。在仪表材质的选用上,与工艺介质接触部分的仪表材质不低于仪表所在工艺设备或管道的材质。同时尽可能集中选用一个厂家或地区的产品,以利以后的采购和服务。
(2)温度仪表
就地温度检测选用双金属温度计。集中温度检测一般选用一体化温度变送器、Pt100热电阻。温度开关选用压力式温度开关。在防爆区内选用隔爆型,在防爆区外选用防水型。就地温度调节选用自力式温度调节阀。
(3)压力仪表
就地压力检测一般选用不锈钢压力表,有脉动的场合选用耐震压力表,有腐蚀、粘稠、结晶的场所选用隔膜压力表或隔膜耐震压力表。要求集中的压力点选用智能压力变送器。重要压力报警、联锁点选用压力开关,一般选用电接点压力表。就地压力调节选用自力式压力调节阀。
(4)流量仪表
流量就地检测:小口径一般选用金属管转子流量计,大口径选用椭圆齿轮流量计或电磁流量计;只要累积的场合可选用水表。
集中流量检测优先选用孔板和智能差压变送器,对精度要求较高的选用椭圆齿轮流量计、涡轮流量计等。
对一些高精度、易汽化的场合必要时采用质量流量计,气体介质采用热式气体质量流量计。另外,根据工艺条件还选用了转子流量计、电磁流量计、涡街流量计等。
(5)物位仪表
就地液位计一般采用玻璃管、玻璃板液位计或磁式液位计。
需要集中的液位点一般采用智能液位变送器和差压变送器、浮筒液位变送器、射频导纳变送器、超声波料位计、雷达料位计、钢带液位计等。对地下槽或水池一般采用超声波液位计。液位开关一般选用浮子式液位开关。对特殊的场合还将选用吹气法测液位。就地液位调节采用自力式液位调节阀。
(6)分析仪表
对产品质量、安全生产、环境卫生有关的参数进行自动分析。根据工艺要求,分别采用了如下的分析仪器:PH计、ORP(游离氯分析仪)、振动式密度计、磁密度计、微量水份分析器、电导仪等。以上分析仪表都将从国外引进。环境气体检测设有可燃气体检测器和有毒气体检测器。
(7)执行器
调节阀采用气动执行机构,配电/气阀门定位器和空气过滤减压阀。对腐蚀的场合选用隔膜阀或钢衬F46。对有毒介质采用波纹管密封结构。对磨损严重的场合选用钢衬陶瓷调节阀。二位阀选用气动执行机构。一般采用O型球阀,当口径≥DN50mm时可选用蝶阀。ON/OFF阀配有电磁气阀、空气过滤减压阀和限位开关等。就地调节分别选用自力式压力调节阀、自力式温度调节阀和自力式液位调节阀。
4.4.7 DCS系统
(1)概述
原环氧氯丙烷装置DCS系统采用九个操作站。每个操作站均组态全装置的内容,当其中一台故障时,其它任何一台都能代替其工作。八台设在中控室,一台设在高纯盐酸操作室。控制器、电源、通讯均采用冗余结构。改造后,不需要九个操作站。
采用二台A3黑白打印机,一台打印定时报表,另一台用于随机报表(如事故、报警、紧急停车、关键点等)。
(2)DCS功能要求
l 过程控制功能
DCS控制站除了应完成基本监测、调节和顺控功能外,还能够按过程需要选用串级、比值、前馈,纯滞后时间补偿等高级控制功能。另外,还能够
