造价工程讲义-建设工程技术与计量(土建).doc

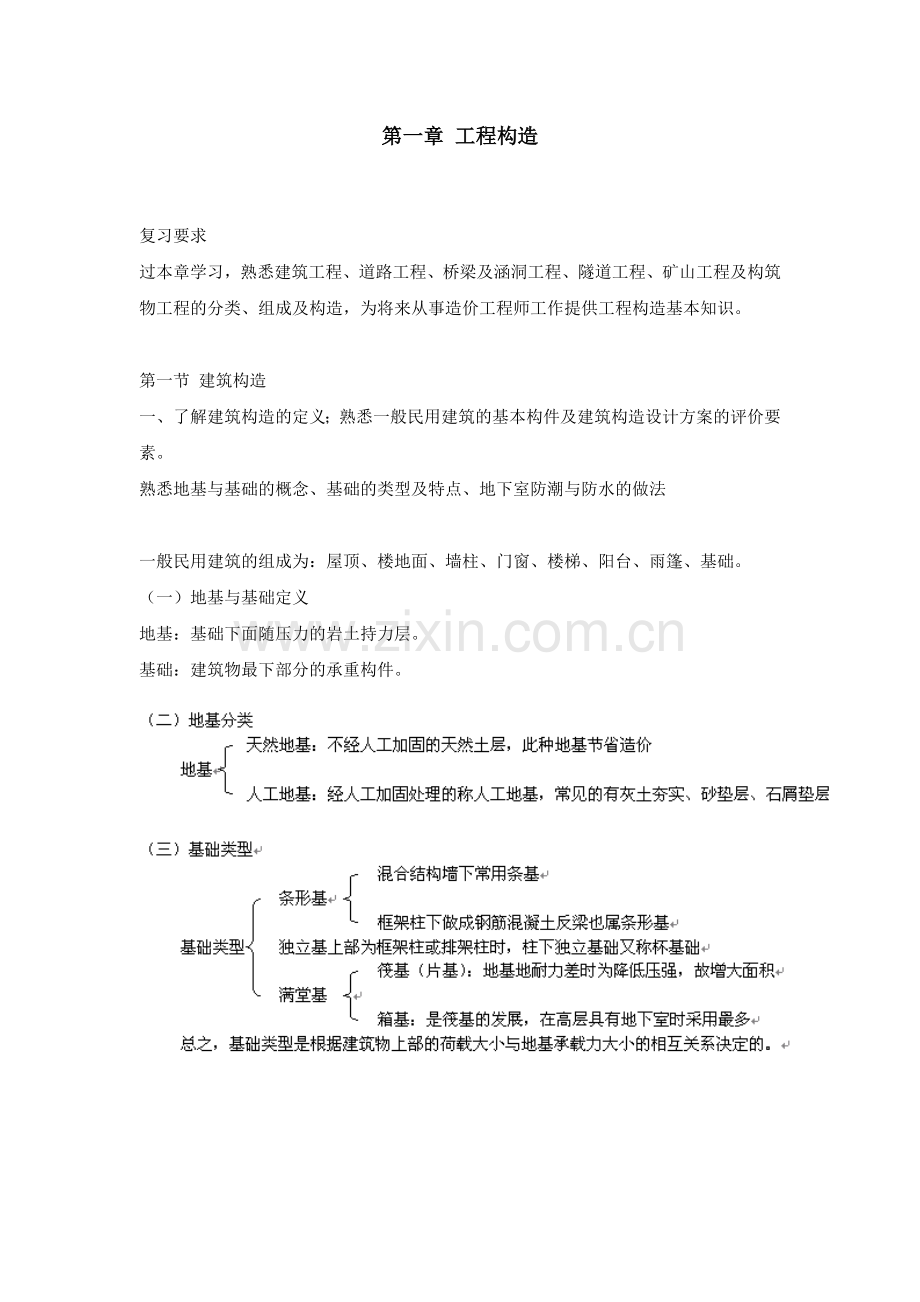

第一章 工程构造复习要求过本章学习，熟悉建筑工程、道路工程、桥梁及涵洞工程、隧道工程、矿山工程及构筑物工程的分类、组成及构造，为将来从事造价工程师工作提供工程构造基本知识。第一节 建筑构造一、了解建筑构造的定义；熟悉一般民用建筑的基本构件及建筑构造设计方案的评价要素。熟悉地基与基础的概念、基础的类型及特点、地下室防潮与防水的做法一般民用建筑的组成为：屋顶、楼地面、墙柱、门窗、楼梯、阳台、雨篷、基础。（一）地基与基础定义地基：基础下面随压力的岩土持力层。基础：建筑物最下部分的承重构件。 （五）基础与垫层区分材料不同时以材料划分明确；使用相同的混凝土材料时，厚200mm的算垫层，厚200mm的算基础。（六）墙基防潮与防水防潮：防因毛细现象上升的水分，在地下水位以上设置。防水：地下水位以下的部分要防水。（见地下室防潮与防水做法图）二、熟悉实心砖墙的细部构造、三种变形缝的特点及区别，了解其他墙体的类型及构造。熟悉墙面装修的类型及其造价特点。了解门和窗的构造3 实心砖墙细部构造（1） 勒脚。墙下部的加厚部，作用是防水、防碰撞、美观庄重。（2） 散水（明沟）。作用是保护墙基免受雨水浸蚀，散水宽应大于屋檐挑出长（6001000mm，i=3%5%），年降水量900mm还应做明沟。（3） 窗台。引窗框雨水、滴水外流，有悬挑和不悬挑之分，砌虎头砖形成悬挑窗台，墙贴面砖时可不悬挑。（4） 过梁。开门窗洞口上方需设过梁，过梁有砖平衡、平砌砖过梁和钢筋混凝土预制过梁。（7） 防潮层。有水平防潮层和垂直防潮层。水平防潮层应设于室内（地下室内）地坪以下一皮砖处，有刚性和柔性之分。(9)烟道、垃圾道、通风排烟道。三、熟悉楼层、地层的组成、构造与特点。了解阳台的构造特点四、熟悉楼梯的类型、组成与尺度（二）各部尺度（2） 休息平台宽。不小于梯段宽。（3） 梯段坡度。的取值应考虑上下交通方便舒适，且尽量节省楼梯间的建筑面积，这是个矛盾的问题，综合考虑可在2045，最宜=2635。五、了解屋顶的种类、平屋顶和坡屋顶的构造层次六、了解工业化建筑体系的概念及主要类型（一）多层与高层房屋分界 9层（含9层）以上称高层（三）竖向承重单体形式（1） 框架。受力结构是板梁与立柱组成的框架。（3） 筒体。随着抗侧移受力体系由单向向着双向的发展，出现了纵横垂直的剪力墙，就形成了筒式单体。按其上是否开有孔洞又分为空腹筒和实腹筒。空腹筒实际上就是开有窗的多孔筒（或看成是由立柱与高跨比很大的窗裙梁组成），实腹筒常见于电梯井、管道井等。 我国古代的高塔建筑实际都是筒体结构。（四）竖向承重结构体系（1） 框架体系。竖向承重结构全由框架单体组成，形成单跨多层或多跨多层的体系。适用于建筑上要求大开间的建筑。（2） 剪力墙体系。竖向承重结构全由剪力墙单体组成，此种剪力墙既做为竖向承重结构又做为围护与分隔结构，适用于小开间的宿舍旅馆等。（3） 框架剪力墙体系。是由两种单体组合而成，共同工作，各发挥其特长。竖向荷载主要由框架柱承担，水平荷载主要由剪力墙承担，这样房间不仅布置灵活，且有足够的强度和抗侧刚度，适用于50层以下的建筑。（4） 筒体体系。结构只由筒体组成、有单筒和套筒（筒中筒）两种，适于50层以上的建筑，平面形状于方形或圆形最佳。（5） 框筒体系。是框架与筒体组合而成的体系。体系的选择不仅要从受力角度，也要从建筑、施工、材料及经济指标等诸因素综合考虑。第二节 道路工程构造一、熟悉路基的组成、构造要求，了解各类路基土的力学性质。（一）定义路基是填筑或开挖土石形成的主体结构层。（五）路基上的分类（1） 块石、卵石（碎石）。强度高、稳定性好，是路基的良好材料。（2） 砂土。透水性强，毛细高小，强度和水稳定性较好，但松散难压实，需振实或灌水压实。压实后受压变形小。（3） 砂性土。既有粗颗粒，有较高的强度和对水的稳定性，又有细颗粒，具有一定的粘性，可做到雨天不泥泞，晴天不扬尘，是理想的路基材料。（4） 粉性土。干时扬尘，遇水成泥，最不好。（5） 粘性土。细颗粒多，粘性大，透水性小，吸水性强，毛细现象显著，干时坚硬，浸湿后强度大大降低，且不易干燥。二、熟悉路面的结构要求、层次划分及特点、路面的分类及特点四、了解道路公用设施的种类，停车场车辆的停放方式及特点，道路照明灯具的要求，道路绿化布置原则，地下管线的布置要求，道路排水方式分类及排水目的，交通标志的种类，过路设施的设置原则第三节 桥、涵和隧道工程构造一、熟悉桥梁下部组成与作用，了解各部分的构造主要特征。熟悉桥梁上部构造的组成、桥面的组成、伸缩缝的构造要求，了解桥梁构造的分类及主要特征。三、熟悉隧道洞门的作用、组成及分类，熟悉隧道洞身的分类及采用条件，了解隧道衬砌的作用及分类，熟悉棚洞采用的条件及组成，熟悉隧道洞内排水措施。（二）铁路隧道构造第四节 矿山工程构造一、熟悉露天矿山开拓的内容；熟悉山坡露天矿山的构造特点；了解地下开采矿山的开拓方式；了解竖井井筒组成。第五节 构筑物工程构造一、了解烟囱筒首的防腐饰措施。三、熟悉筒仓按计算方法和平面布置的分类。第四章 工程计量复习要求掌握工业与民用建筑工程的建筑面积计算规则；掌握土木建筑中的建筑工程、道路工程、桥梁工程、隧道工程和矿山工程的工程量计算规则和方法，为将来从事造价工程师工作提供最基本的专业知识。本章涉及多专业的工程量计算规则，要求在掌握建筑工程工程量计算规则的基础上，抓住其他专业工程工程量计算规则与建筑工程工程量计算规则不同点，进行认真学习。第一节 建筑面积计算一、熟悉工业与民用建筑工程的建筑面积的概念。（一） 定义建筑面积是指建筑物各层面积的总和。（二） 内容二、熟悉工业与民用建筑工程的建筑面积的作用（1）是国民经济中一项重要的技术经济指标。（2）在编概预算中是确定工程量和某些费用指标的基础。（3）是建筑、结构设计方案进行优劣比较的依据。如设计方案比较时常用三个系数都与建筑面积有关。即：（4）是编制招、投标书，进行施工组织设计和资源供应的重要依据。三、熟悉计算建筑面积的范围（1）单层建筑物、建筑物内的门厅、大厅不论多高均按一层计。（2）单层建筑物内有部分楼层者（如剧场、礼堂）二层以上增计。（3）门厅、大厅设有回廊时，按自然层的水平投影增计。（4）利用吊脚空间设置的架空层、深基础地下室架空层，设计时加以利用且层高大于2.2m时计。（5）书库、仓库设有结构层的，按结构层计；无结构层的按承重书架层和货架层计。（6）管道设备层、贮藏室层高大于2.2m增计。（7）室内楼梯间、电梯井、提物井、管道井、垃圾道等均按自然层计。（8）有围护结构的舞台灯控室，有围护结构的门斗、阳台、厨窗、挑廊、走廊计。（9）屋顶上有围护结构的楼梯间、水箱间、电梯机房等计。（10）有柱的雨篷、车棚、货棚、站台等计。（11）有顶有柱的走廊、檐廊，建筑之间有顶的架空走廊计。（12）室外楼梯按自然层投影面积计。（13）缝宽在300mm以内的变形缝按自然层计。四、熟悉计算一半建筑面积的范围（1）独柱雨篷，单排在车棚、货棚、站台，无围护结构的凹阳台、挑阳台、晒台均按其水平投影面积一半计。（2）有顶无柱的走廊、檐廊挑出墙外宽大于 1.5m时，按顶盖水平投影面积一半计。五、熟悉不计算建筑面积的范围（1）独立烟囱、烟道、水塔、贮液池、贮仓、地沟、地下人防通道等构筑物。（2）层高小于或等于2 .2m的设备层。（3）吊脚架空层、深基础地下室架空层，其层高小于或等于2.2m或层高虽大于2.2m但设计不加以利用者。（4）建筑物内的操作平台，舞台后台的布景天桥、挑台。（5）无围护结构的屋顶水箱、花架、凉棚等。（6）宽度大于300mm的变形篷。第二节 建筑工程预算工程量计算规则一、土石方工程和桩基工程（一）掌握各类桩基础工程量的计算规则与计量方法1土方体积的四种状态。见表4.2.12挖沟槽、基坑、土方工程量（1）三者划分如下。沟槽：底宽B3.0m，沟长L3B时称为沟槽。基坑：底面积A20m2时称为基坑。挖土方：B3.0m，A20 m2且厚度0.3m时称为挖土方。（2）土方计算中的重点问题如下。放坡；为保持基坑边坡的稳定，在不做基坑支护的情况下，要根据土质及开挖方式按规定的放坡系数放坡，见表4.2.2。表中的放坡起点深是可不放坡的最大深度。基坑中土壤类别不同时，应按各层厚度加权平均计算放坡系数。原槽、坑做基础垫层时，放坡自垫层上表面起算。施工工作面。为便于基础施工，应据基础材料不同和作业内容每边增加一定量的施工工作面。见表4.2.3。管沟底宽的确定。挖管道沟的沟底宽度，当设计有规定时，按设计尺寸；当设计无规定时，据管径及管道材料按表4.2.4确定。沟槽长度的确定。基础沟槽，外墙按图示中心线长计，内墙按图示基础底面间净长计，放坡沟槽在交接处的重复工作量不扣除；管道沟槽，按图示中心线长计。沟槽、基坑开挖度的确定。沟槽、基坑、挖土方深度均以设计室外地坪为准。管道接口处沟槽土方量增加问题。除铸铁给、排水管道接口处土方按管沟土方总量的2.5%增加外，其余各种井类及管道接口处的土方增量均不另行计算。3平整场及辗压工程量（1）平整场地系指挖、填土厚在0.3m以内的找平作业。平场工程量以平方米计。建筑物的平整场地工程量是以外墙周围加2.0m范围的面积计。（2）建筑场地原土辗压以平方米计，填土辗压图示，填土厚以立方米计。4人工挖桩孔土方量桩孔土方量以立方米计，按图示桩断面积乘设计桩孔中心线长计。5岩石开凿及爆破工程量（1）人工凿岩石按图示尺寸以立方米计。（2）爆破法开凿岩石，按图示尺寸加上允许超挖量以立方米计。允许超挖量为：次坚石，200mm；特竖石，150mm。6回填土方量（1）沟槽、基坑回填土方等于挖方体积减去设计室外地坪以下的埋设物体积。（2）房心回填土等于主墙间围成的面积乘以回填厚。（3）管沟回填土方等于挖方体积减去管道体积（管径500时不减）。（4）余土量等于总挖方减去总回填方。余土量大于零时为余土外运方数，小于零时为外土方内运方数。7土方运距（1）推土机运土时，按挖方区重心至填土区重心间直线距离计。（2）自卸汽车运土时，按挖方区重心至填土区重心间的最短距离计。（3）铲运机运土时，按挖方区重心至填土区后重心间直线距离再加45m计。（二）掌握各类桩基础工程量的计算规则与计量方法。1打预制钢筋混凝土桩（1）以桩体积立方米计。体积等于桩截面积乘设计桩长（算至桩尖）。桩截面有空心应扣除。如灌填充材料应另计。（2）接桩。电焊接时以设计接头按“个”计。采用硫磺胶泥接时按接桩断面以平方米计。（3）送桩。以送桩体积立方米计。送桩长度按桩顶至自然地坪加0.5m计。2打、拔钢板桩按重量以“吨”计。3灌注灌（1）打孔灌注的混凝土桩、砂桩、碎石桩按体积以立方米计。体积等于钢管外径截面乘设计桩长（算至桩尖）。（2）钻孔灌注桩体积等到于设计断面乘桩长（图示桩长加0.25m）。二、掌握砌筑、装饰脚手架工程量计算规则与计量方法；熟悉建筑垂直运输工程量计算规则与计量方法；了解建筑其他脚手架工程量计算规则与计量方法。（一）一般规则1按单排脚手架计算的情况（1）外墙砌筑高小于等于15m时。（2）内墙砌筑高（设计室内地坪至顶板下皮或至山墙高的一半处）大于3.6m时。（3）围墙砌筑高大于3.6m时。2按双排脚手架计算的情况（2）竹制脚手架。（3）现浇钢筋混凝土框架、柱、梁时。（4）砌筑贮仓。（5）贮液池、大型设备基础距地坪高大于1.2m时。3按里脚手架计算的情况（1）内墙砌筑高小于等于3.6m时。（2）围墙砌长高小于等于3.6m时。4按满堂脚手架计算的情况（1）天棚装饰面积室内设计地坪大于3.6m时。（2）整体满堂钢筋混凝土基础宽度大于3m 时。另外计算内外墙脚手架工程量均不扣除门窗洞、空圈等面积。同一建筑物高度不同时应分别计算。（二）工程量计算规则1砌筑工程脚手架（1）外脚手架按外墙外边线长乘外墙砌筑高以平方米计（突出墙面宽小于等于24cm的墙垛等不计，大于24cm时按展开尺寸计）。（2）里脚手架按墙面垂直投影面积计（3）砌独立柱按结构外围长加3.6m后乘柱高计。2现浇钢筋混凝土框架工程脚手架（1）现浇柱按图示周长加3.6m后乘柱高计。（2）现浇梁（墙）按梁（墙）净长度乘高计（由设计室外地坪或楼板上皮至楼板底之间的距离）。3装饰工程脚手架（1）满堂脚手架按室内净面积计。高度在 3.65.2m为计算基本层。超过5.2m时，每增加1.2m按增加一层计(不足0.6m时不计)。（2）挑脚手架按搭设长度和层数以“延长米”计。（3）悬空脚手架按水平投影面积以平方米计。（4）墙面装饰高大于3.6m时（原砌筑脚手架不能利用时），可计算装饰脚手架，按0.3倍的双排脚手架计。三、砌筑工程（一）掌握砌筑工程量中主要分部分项工程量计算规则与计量方法1一般规定（1）基础与墙身的界限，包括以下几点。同种材料时，以设计室内地面为界(或地下室内设计地面为界)，下为基础上为墙身。不同材料时，材料界线在室内设计地面30cm以内时，以材料分界；材料界线在室内设计地面30cm以上时，仍以室内地坪为界。砖、石砌围墙以设计室外地坪为界。（2）砖墙厚度取值。计算砖砌体积时，墙厚度按表4.2.5取值。采用非标准砖的砌体厚度按设计厚度计。2砌基础工程量（1）基础砌筑工程量按体积以立方米计。基础长：外墙基按外墙中心线长计，内墙基按内墙基净长计。断面积：可按设计图计，亦可查大放脚增积表。（2）扣除情况如下：嵌入基础的钢筋混凝土柱、梁的体积；大放脚在T形接头处的重叠部分；嵌入基础的钢筋、铁件、管道、基础防潮层。3砌墙体工程量（1）实砌墙体工程量。基本规定，按体积以立方米。长：外墙按中心线长计，内墙按净长计；厚：按一般规定中的砖墙厚度取值；高：（2）其他墙体工程量。空花墙，按外形体积计，空花部分不扣除。如夹有实砌部分应另计。空斗墙，按外形体积计，空斗部分不扣除。窗间墙、窗台下、楼板下、梁头下等实砌部分另行计算。多孔砖、空心砖砌墙体，不扣除孔隙、空心部分。加气混凝土、硅酸盐砌块、小型空心砌块墙体中按设计规定镶嵌的砖砌体部分不另计算。（3）零星砌本工程量。锅台、炉灶按图示外以立方米计。其中各种空洞均不扣除。检查井、花粪池不分壁厚以立方米计。砖砌地沟不分墙基墙身合并以立方米计。厕所墩台、水槽腿、垃圾箱、台阶挡墙、花台、花池、地垄墙、砖墩、房上烟囱、屋面隔热层砖墩、毛石墙的门窗立边、窗台虎头砖等均以立方米计。砖砌台阶（不含梯带）按水平投影以平方米计。（二）了解构筑物砌筑工程量计算规则与计量方法1砖砌烟囱（1）筒身：按筒壁平均中心线长乘厚再乘筒身垂直高，以立方米计（扣除各种孔洞、钢筋混凝土圈梁、过梁）。（2）烟道：烟道砌砖以立方米计，烟道与炉体以第一道闸门为界。（3）内衬：扣除各种孔洞后的实砌体积以立方米计（不同衬材料分别计算）。（4）内壁表面隔热层：按内壁表面积以平方米计（扣除各种孔洞）。（5）填料：以立方米计，为平均横断面乘筒高。2砖砌水塔（1）塔基与塔身分界：以砖砌体扩大部分顶面为界，上塔下基。（2）塔身：按实砌体积以立方米计（扣除各种洞口及混凝土构件）。砖平拱碹、砖挑檐等体积并入塔身。（3）砖水箱内外壁：按图示实砌体积计，套用内外砖墙定额。四、掌握混凝土及钢筋混凝土工程中，各类构件的模板、钢筋及混凝土工程量计算规则与计量方法；熟悉各种零星构件的模板、钢筋及混凝土工程量计算规则与计量方法；了解构筑物的计量单位与方法。（一）模板工程量1现浇混凝土模板（1）基本规定。区别不同材质，按与混凝土接触面面积以平方米计。支模高度以3.6m为准。超过部分应增加支撑工程量。（2）特殊情况：2预制混凝土模板按混凝土实体体积以立方米计。3构筑物的混凝土模板区别现浇和预制及构件类别，按前面两项有关规定计算。（二）钢筋工程量1基本规定区别现浇和预制，不同钢种和规格分别按计算长度乘单位重量以“吨”计。单位重量可查钢表，主要是计算钢筋长度。钢筋的搭接已包括在钢筋损耗率内，不另行计算。2钢筋计算长度的规定（1）普通钢筋：据结构配筋图中的抽筋图或钢筋表可求得各种规格钢筋的长度（计算中应考虑弯钩长和加工伸长量）。（2）预应力筋：先张拉按构件外形尺寸长计。后张法据预留孔道长再考虑两端锚具类型予以增减长度。常见的有以下几种情况：两端采用螺丝杆端锚具时: 预应力筋长=孔道长-0.35m(螺丝杆另计)一端墩头插片一端螺丝杆锚具时: 预应力筋长=孔道长(螺丝杆另计)一端墩头插片一端帮条锚具时: 预应力筋长=孔道长=0.15m两端均为帮条锚具时: 预应力筋长=孔道长+0.35m(三)混凝土工程量1现浇混凝土2预制混凝土（1）按实体体积以立方米计，不扣除内含的钢筋、铁件及小于等于300mm见方的孔洞。（2）混凝土与钢杆组合构件，混凝土按实体积以立方米计，钢构件按“吨”计。3构筑物混凝土（2）水塔：筒身与槽底分界的，以圈梁底为界；筒式搭身的附属构件体积并入塔身，柱式塔身的柱、梁合并计；塔顶、槽底合并计。（3）贮水池：不分类型均按池底、池壁分别计。五、熟悉各类构件运输与安装工程量计算规则与计量方法六、掌握门窗工程量计算规则与计量方法；熟悉木结构、金属结构工程制作、运输和安装工程量计量方法七、掌握楼地面工程量计算规则与计量方法八、掌握涂膜防水工程量计算规则与计量方法；熟悉屋面卷材及其他防水工程量计算规则与计量方法；了解瓦屋面、金属压型板屋面工程量计算规则与计量方法九、了解防腐、保温、隔热等工程量计算规则与计量方法十、掌握建筑装饰工程中主要分部分项工程量计算规则与计量方法。（一）内、外墙面装饰普通抹灰情况如下1内墙抹灰（2）各种构件的计算规定如下。窗台线、门窗套、挑檐、腰线、遮阳板等其展开宽小于等于300mm时按装饰线以“延长米”计；展开宽大于300mm时，按展开面积计。栏板、栏杆（包括立柱、扶手、压顶）抹灰按立面垂直投影面积乘2.2计。阳台底面积抹灰按水平投影面积计。如带挑梁时应乘1.3。雨篷底或顶抹灰分别按水平投影面积计。顶带反檐或反梁时乘1.2；底带挑梁时乘1.2。清水墙勾缝按垂直投影面积计，扣除墙裙和墙面抹灰，不扣除门窗洞口、腰线挑梁等零星抹灰面积（洞口侧面勾缝面积不增加）。3外墙装饰抹灰（1）按图示尺寸实抹面积以平方米计，扣除门窗洞口、空圈面积（侧壁面积不另增）。（2）窗台线、门窗套、腰线、压顶、挑檐、天沟、栏板、栏杆等均按图示尺寸展开面积以平方米计。4块料面层（1）块料面层按实贴面积以平方米计。（2）墙裙以1.5m为准，超过1.5m时按墙面计，小于等于0.3m时，按踢脚板计。另外，木隔墙、墙裙、护壁板、玻璃隔墙、铝合金、轻钢隔墙、幕墙等均按轮廊外围面积以平方米计。（二）独立柱装饰（1）一般抹灰、装饰抹灰、镶贴块料按断面周长乘柱高以平方米计。（2）柱面装饰按饰面外围周长乘柱高以平方米计。（三）天棚装饰1天棚抹灰（1）基本规定：按主墙间净面积以平方米计，不扣除间壁墙、附墙烟囱、垛、柱、检查口和管道。（2）几种情况的规定如下。密肋梁、井字梁天棚抹灰按展开面积计；天棚抹灰装饰线分三道以内和五道以内两种情况，幸免以“延长米”计；吊顶天棚龙骨工程量与天棚抹灰规定同。2天棚面装饰（1）按主墙间实铺面积以平方米计，不扣除间壁墙、附墙烟囱、垛、检查口及管道，扣除独立柱及天棚连的窗帘盒。（2）各种艺术形式的天棚面层均按展开面积计。第三节 道路、桥梁、隧道工程预算工程量计算规则一、掌握道路工程土石方工程量计算规则；掌握路床（槽）整形工程量计算规则；掌握道路基层、面层工程量计算规则；了解人行道及侧缘石工程及砌筑树池工程量计算规则。二、掌握桥梁工程土石方工程、围堰及井点工程、打桩工程、砌筑工程、钢筋混凝土工程的工程量计算规则；了解桥梁工程的钢筋工程、预制钢筋混凝土工程构件的制作、运输及安装工程、装饰工程、脚手架工程的工程量计算规则。三、掌握隧道洞身开挖工程量计算规则；掌握隧道衬砌工程量计算规则；掌握隧道支护工程量计算规则；掌握隧道防水、排水工程量计算规则。第四节 矿山工程预算工程量计算规则一、熟悉井巷工程工程量的计算内容。二、熟悉竖井井筒装备的安装工程工程量计算规则。三、了解马头门的计算范围。
