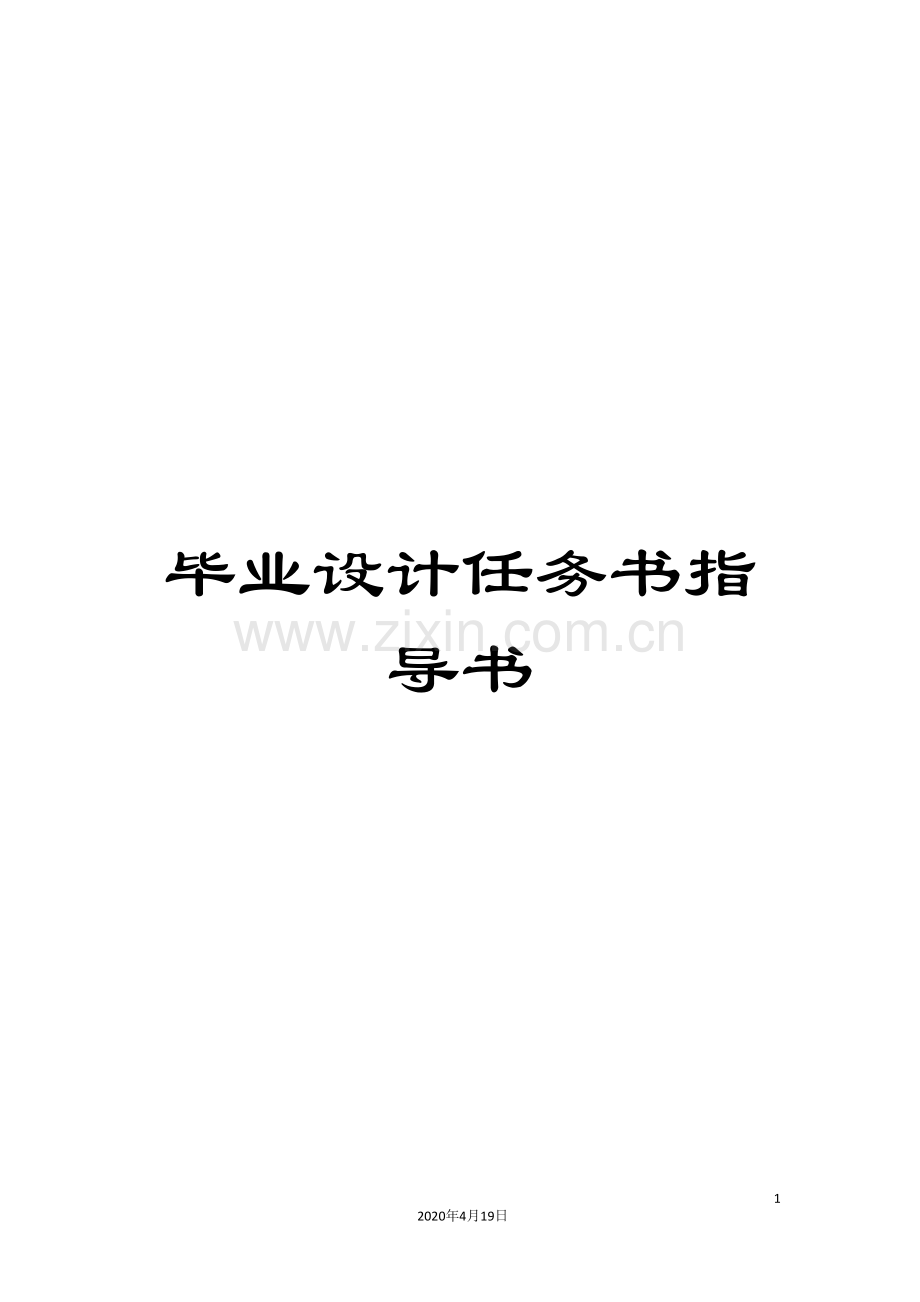

毕业设计任务书指导书

8
2020年4月19日
文档仅供参考

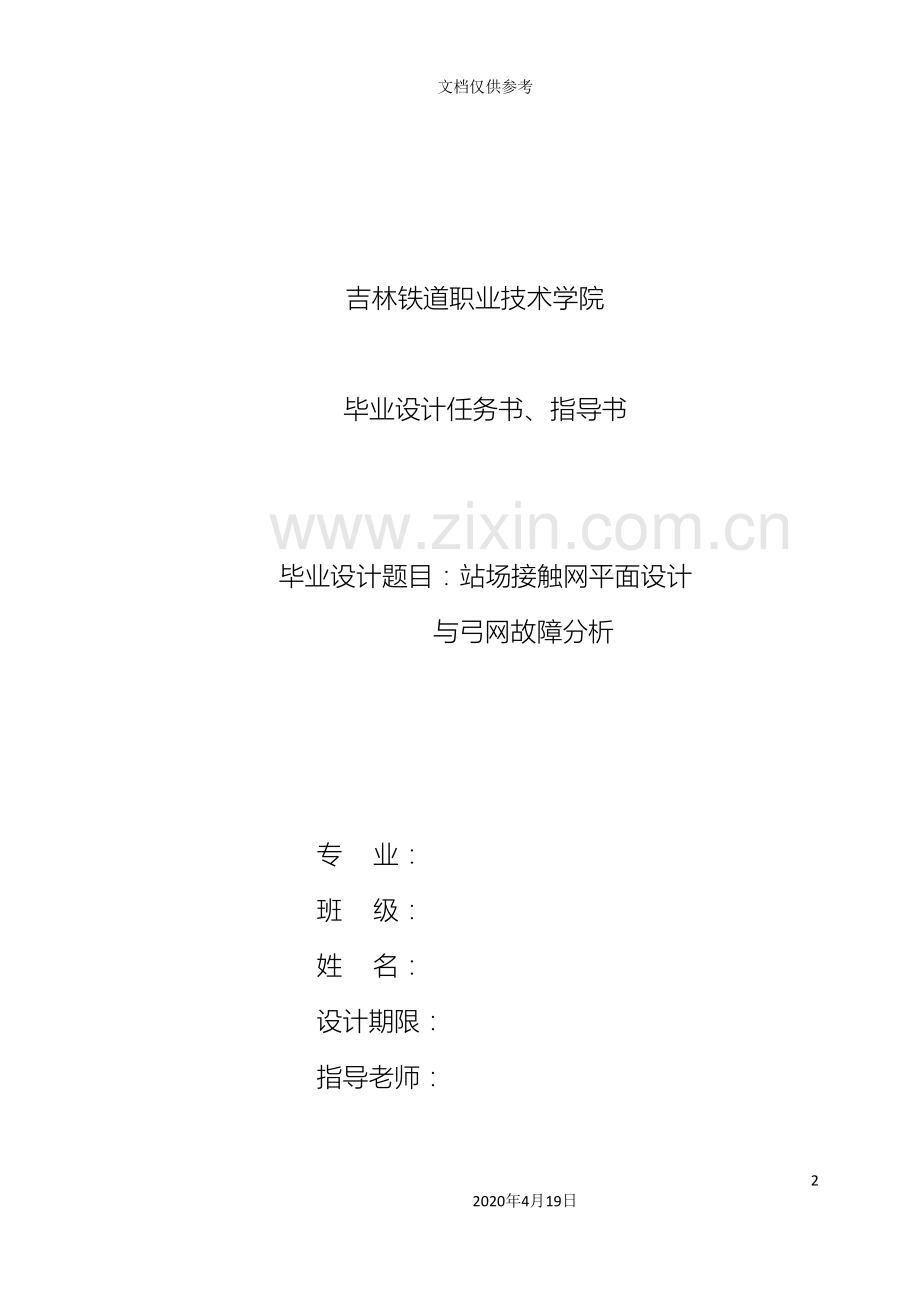

吉林铁道职业技术学院

毕业设计任务书、指导书

毕业设计题目：站场接触网平面设计
与弓网故障分析

专 业：
班 级：
姓 名：
设计期限：
指导老师：

一、 设计题目
站场接触网平面设计与弓网故障分析
一、 设计目的及指标
（一） 目的：某车站站场接触网设计和接触网弓网故障分析
（二） 技术经济指标
1、 选择某地车站的悬挂形式
2、 典型气象地区
3、 地质条件
4、 原始资料
（1） 悬挂形式：GJ-70+TCG-85半补偿弹性链型悬挂/TCG-100全补偿弹性链型悬挂。
（2） 电流电压制：单相交流27.5KV。
（3） 气象条件：第Ⅶ典型气象
Tmax = 40ｏC Tmin = －40 o C
Tb = － 5ｏC Vb =10m/s
Tvmax = － 5 o C Vmax =30m/s
γb = 900kg/m2 b = 10mm
(4) 悬挂数据
1、 结构高度 1.7m
2、 接触线高度 6m
3、 拉出值
直线区段 a=300mm
曲线区段 根据规程规定,当R在300～1200m之间，a取400mm；本车站所有曲线都处于这一范围。A=400m
道岔处：定位处拉出值 a=375mm;
4、 承力索 GJ-70的技术数据
Tcmax = 15KN d = 11.0mm
gc = 0.00615KN/m EC =185Mpa
a=12×10-6/ o C
5、 接触线TCG-85技术数据
Tjmax = 8.5KN A = 10.8mm
B = 11.8mm gj = 0.00076KN/m
6、 接触线TCG－100的技术数据
Tjmax = 10KN A=11.8mm
B = 12.8mm gj = 0.00089KN/m
7、 吊弦均匀自重
gd =0.5×10-3KN/m

（5）土壤特性
亚砂土 γ＝ 1.75kg/m3 ψ＝30 o
[R]=200Kpa 填充 m = 34.4

二、 设计原则
（一） 具有良好性/价比
（二） 执行国家、部门、地区及行业标准
（三） 采用新符号绘制标准图纸
三、 设计内容及要求
（一） 编制总设计说明书
a、 原始资料
b、 负载计算
c、 最大许可跨距计算，各种曲线上拉出值计算
d、 支柱侧面限界计算
e、 站场接触网平面布置设计及接触网高度确定
f、 接触网锚段安装曲线
g、 支柱选型和容量、基础稳定性校验
h、 缓和曲线最大风偏校验
i、 锚段张力差计算校验

（二） 弓网故障分析
a、 摘要
b、 绪论
c、 弓网概述
d、 弓网原理及故障原理
e、 弓网故障分析
f、 弓网故障预防与措施
g、 小结与结论
h、 参考文献
（三） 绘制图纸
a、 接触网站场平面布置图
b、 GJ-70承力索下锚补偿坠砣安装曲线
c、 铜接触线下锚补偿坠砣安装曲线
d、 三跨（四跨）绝缘锚段关节示意图
e、 道岔柱（LY）型安装图
f、 曲线外中间柱安装图
四、 设计步骤
1、 理解设计要求
2、 掌握原始资料
3、 计算部分
4、 检验部分
5、 弓网故障论文编写
6、 绘制图纸

五、 主要参考书籍
1、 有关国家、部设计规范及标准
2、 电气化铁道设计手册
铁路电力设计手册
3、 《交流电气化铁道接触网设计基础》
《接触网设计及检测原理》
4、 高压送电线路设计手册
《高速运行时接触网振动原理分析》
5、 电气设计、施工图册、图纸等
六、 对本设计任务的说明：
1、 对悬挂方式采用半补偿与全补偿方案可自行决定
2、 若需要其它数据可自行取
3、 有精力者可作安装曲线、张力曲线程序计算
4、 不得新、旧符号混用
