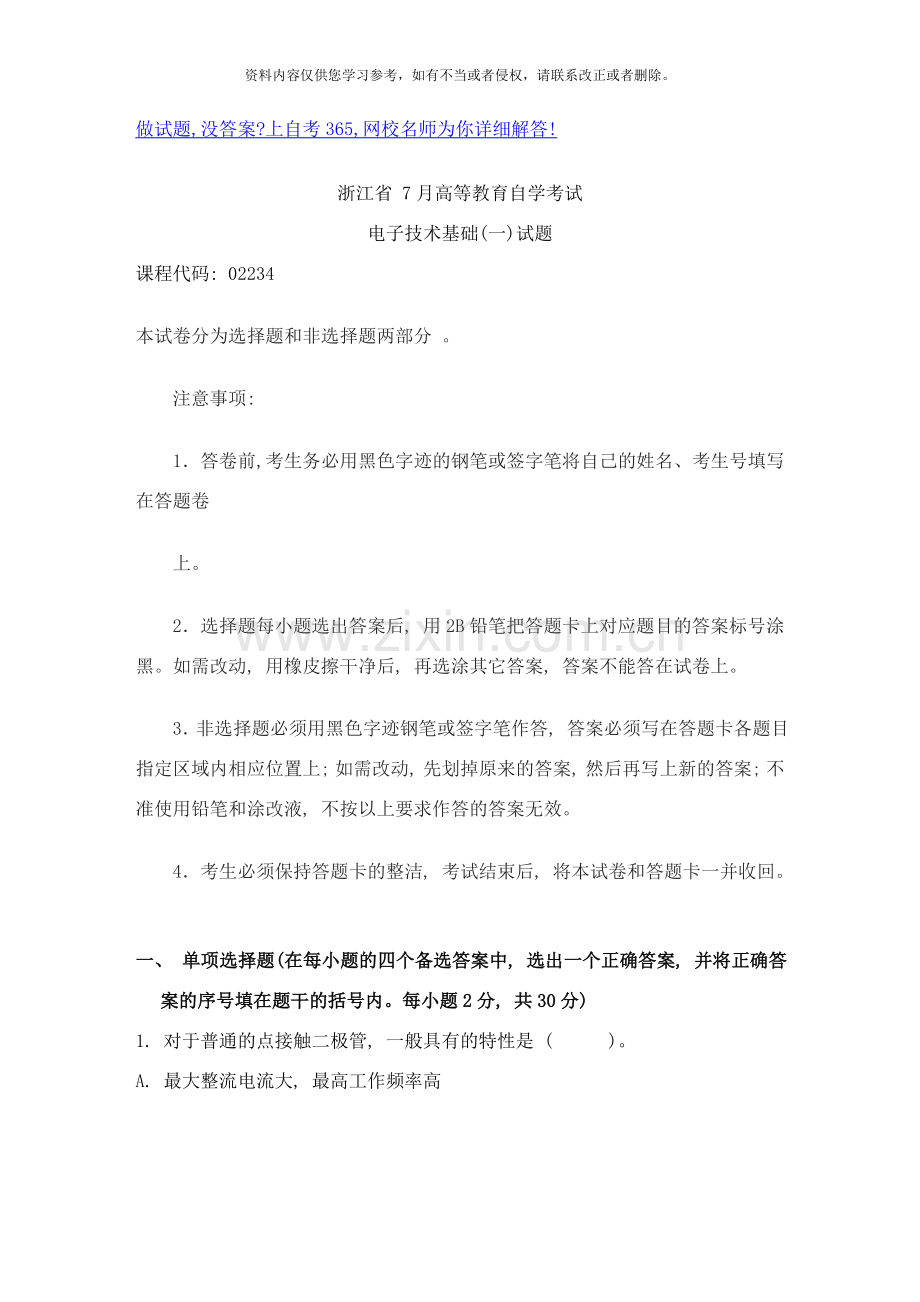

浙江省 7月高等教育自学考试
电子技术基础(一)试题
课程代码: 02234
本试卷分为选择题和非选择题两部分 。
注意事项:
1.答卷前, 考生务必用黑色字迹的钢笔或签字笔将自己的姓名、 考生号填写在答题卷
上。
2.选择题每小题选出答案后, 用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动, 用橡皮擦干净后, 再选涂其它答案, 答案不能答在试卷上。
3.非选择题必须用黑色字迹钢笔或签字笔作答, 答案必须写在答题卡各题目指定区域内相应位置上; 如需改动, 先划掉原来的答案, 然后再写上新的答案; 不准使用铅笔和涂改液, 不按以上要求作答的答案无效。
4.考生必须保持答题卡的整洁, 考试结束后, 将本试卷和答题卡一并收回。
一、 单项选择题(在每小题的四个备选答案中, 选出一个正确答案, 并将正确答案的序号填在题干的括号内。每小题2分, 共30分)
1. 对于普通的点接触二极管, 一般具有的特性是 ( )。
A. 最大整流电流大, 最高工作频率高
B. 最大整流电流小, 最高工作频率高
C. 最大整流电流大, 最高工作频率低
D. 最大整流电流小, 最高工作频率低

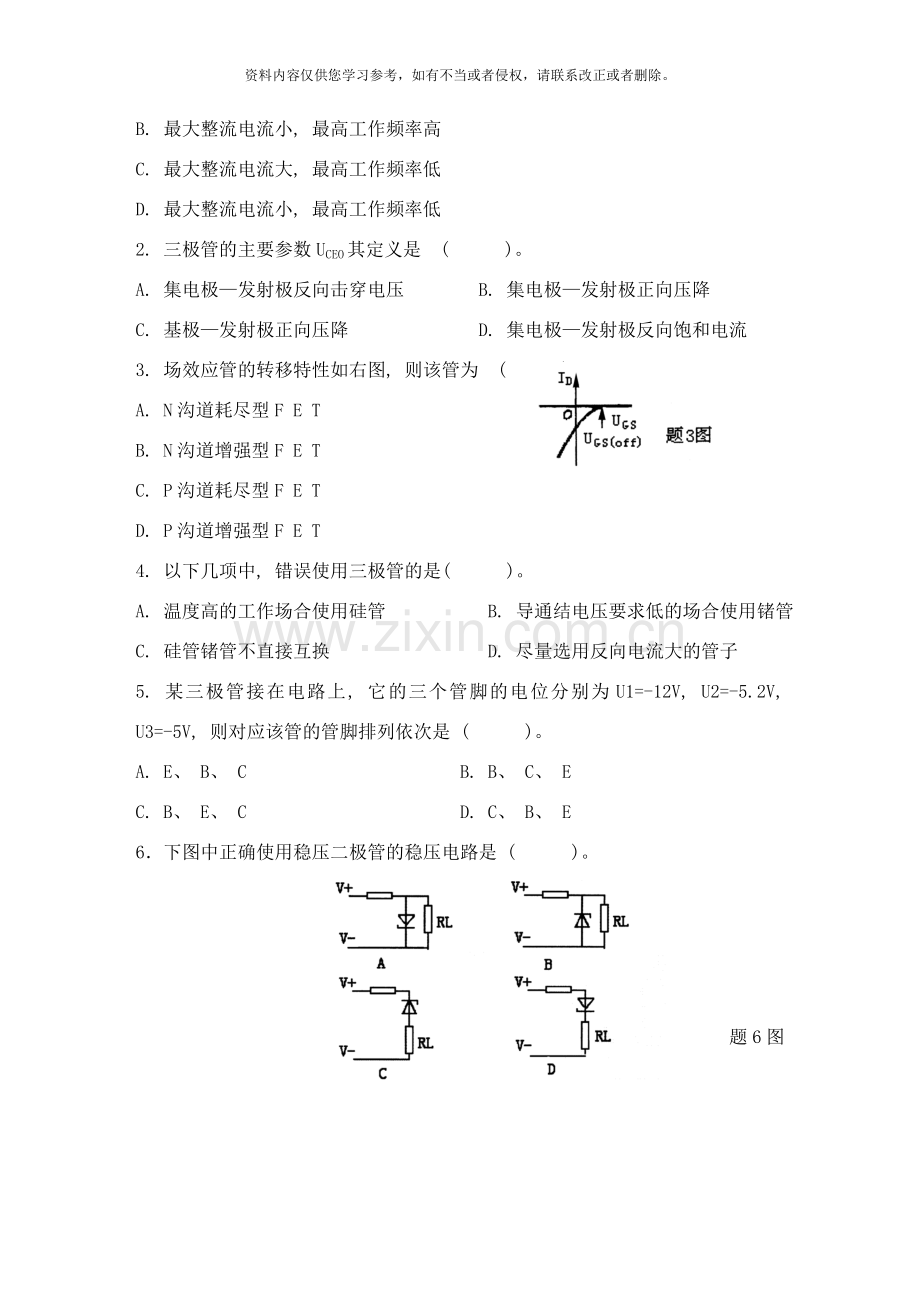

2. 三极管的主要参数UCEO其定义是 ( )。
A. 集电极—发射极反向击穿电压 B. 集电极—发射极正向压降
C. 基极—发射极正向压降 D. 集电极—发射极反向饱和电流
3. 场效应管的转移特性如右图, 则该管为 ( )。
A. N沟道耗尽型F E T
B. N沟道增强型F E T
C. P沟道耗尽型F E T
D. P沟道增强型F E T
4. 以下几项中, 错误使用三极管的是( )。
A. 温度高的工作场合使用硅管 B. 导通结电压要求低的场合使用锗管
C. 硅管锗管不直接互换 D. 尽量选用反向电流大的管子
5. 某三极管接在电路上, 它的三个管脚的电位分别为U1=-12V, U2=-5.2V, U3=-5V, 则对应该管的管脚排列依次是 ( )。
A. E、 B、 C B. B、 C、 E
C. B、 E、 C D. C、 B、 E
6.下图中正确使用稳压二极管的稳压电路是 ( )。
题6图
7.共基极放大电路主要应用于 ( )。
A. 高频电压放大 B. 中间隔离级
C. 高阻输入级 D. 用作振荡器
8.两个三极管构成的复合管如下图, 则复合管的放大倍数是 ( )。
A.β≈β1β2
B. β=β1+β2
C. β=β1-β2 题8图
D. β≈β1/β2
9. 集成运算放大器的主要技术指标中, AUO是 ( )。
A. 闭环差模电压增益 B. 开环差模电压增益
C. 最大差模输入电压 D. 最大共模输入电压
10. 下列哪个不是直接耦合放大电路克服零点漂移的方法?( )
A. 补偿法 B. 差动放大电路
C. 采用调制式直流放大器 D. 采用射极跟随器
11. 当满足下列哪个条件时, 放大电路称为深负反馈放大电路?( )
A. |1+|<1 B. |1+|>1
C. |1+|>>1 D. |1+|=1
12.单相桥式整流电路中, 变压器次级电压为10V, 则输出电压平均值为 ( )。
A. 5V B.9V C.10V D.14V
13. 右图为一般比较器电路, 其门限电压UT为 ( )。
A. -5V
B. 0V
C. +5V
题13图
D. +10V
14.三端稳压器在正常使用时, 它的合适压降是( )。
A. 0.2V以上 B. 1V以上
C. 5V以上 D.10V以上
15. OC门就是( )。
A. 集电极开路门 B.三态门
C.与非门 D.非门
二、 填空题(每小题1分, 共10分)
16. 按照二极管的材料分,可分为________二极管和锗二极管两种。
17. 共集放大电路可用作________、 低阻输出级和中间隔离级等用途。
18. 放大器的下限截止频率和上限截止频率之间的频率范围称作________。
19. 我们常见的LC正弦波振荡电路主要是变压器反馈式振荡电路和________式振荡电路。
20. 8421编码的二进制数0101 0011转换为十进制数, 就是________。
21. 十六进制数(C3)16, 可用二进制数表示为________。
22. 根据显示器件不同, 七段数码管可分为________数码管、 液晶数码管和荧光数码管。
23. TTL与非门的主要参数有________、 输出低电平、 关门电平、 开门电平、 扇出系数、 空载导通功耗、 空载截止功耗和平均传输时延。
24. 最基本门电路就是与门、 ________门和非门电路。
25. 555定时器内部的两个比较器的参考电平分别是2UCC/3和________。
三、 分析计算题(每小题5分, 共40分)
26.下图所示放大电路中, 已知Ucc=12V, UBEQ=0.6V,β=50, 现要求UCE=6V, Ic=2mA, 求RB, RC的阻值。
题26图
27.电路如下图所示, rbe=2KΩ,β=50, 其它参数如图, 求:
( 1) 计算电压放大倍数u的值
( 2) 画微变等效电路
题27图
28. 电路如下图所示, 说明其反馈组态。
题28图
29. 差动放大电路如下图, 已知每管的rbe=3K, β=80.
( 1) 指出该电路的输入输出方式
( 2) 计算差模电压放大倍数Ad
( 3) 计算差模输入电阻rid
题29图
30.判断下图所示电路是否能够起振, 为什么?
31. 将下列逻辑函数化为最简与或表示式。
F=
32. 逻辑电路如下图, 写出真值表。
题32图
33.下图是什么触发器? 请画出状态表。
题33图
四、 设计画波形题(每小题5分, 共20分)
34. 试设计一个使用交流220V, 输出为-9V, 采用桥式整流电路、 电容滤波电路和三端稳压集成块的直流稳压电源, 请在虚框内画出相应的零件, 不必标注零件参数。
35.对应电路图和各点输入波形, 画出输出端F的波形。
36.请用置数法将T214接成九进制计数器。
题36图
37.设计一个输出频率为500Hz的RC环形振荡器。在虚框内画出相应的零件符号, 并计算出电阻阻值, 使用的电容容量为0.01u。
题37图
