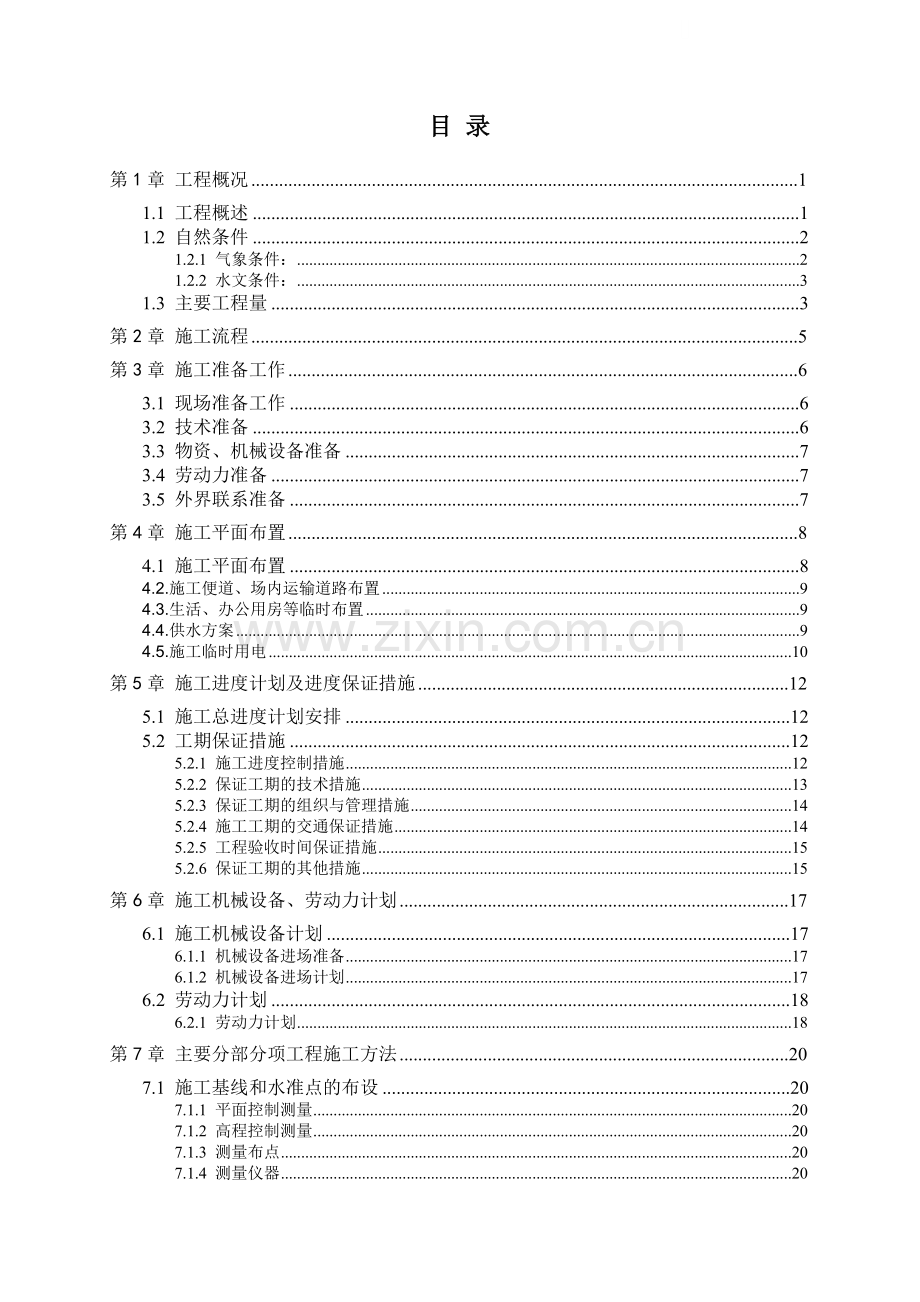

目 录
第1章 工程概况 1
1.1 工程概述 1
1.2 自然条件 2
1.2.1 气象条件： 2
1.2.2 水文条件： 3
1.3 主要工程量 3
第2章 施工流程 5
第3章 施工准备工作 6
3.1 现场准备工作 6
3.2 技术准备 6
3.3 物资、机械设备准备 7
3.4 劳动力准备 7
3.5 外界联系准备 7
第4章 施工平面布置 8
4.1 施工平面布置 8
4.2.施工便道、场内运输道路布置 9
4.3.生活、办公用房等临时布置 9
4.4.供水方案 9
4.5.施工临时用电 10
第5章 施工进度计划及进度保证措施 12
5.1 施工总进度计划安排 12
5.2 工期保证措施 12
5.2.1 施工进度控制措施 12
5.2.2 保证工期的技术措施 13
5.2.3 保证工期的组织与管理措施 14
5.2.4 施工工期的交通保证措施 14
5.2.5 工程验收时间保证措施 15
5.2.6 保证工期的其他措施 15
第6章 施工机械设备、劳动力计划 17
6.1 施工机械设备计划 17
6.1.1 机械设备进场准备 17
6.1.2 机械设备进场计划 17
6.2 劳动力计划 18
6.2.1 劳动力计划 18
第7章 主要分部分项工程施工方法 20
7.1 施工基线和水准点的布设 20
7.1.1 平面控制测量 20
7.1.2 高程控制测量 20
7.1.3 测量布点 20
7.1.4 测量仪器 20
7.1.5 沉降、位移观测 21
7.2 填筑堤心石 21
7.2.1 堤心石简介 21
7.2.2 修建施工便道 22
7.2.3 堤心石填筑 22
7.3 内坡倒滤层施工 23
7.3.1 碎石倒滤层 23
7.3.2 土工布施工 24
7.4 陆域开山石抛填与挤淤 25
7.5 清淤 26
7.6 堤身强夯 26
7.6.1 强夯现场试验 26
7.6.2 强夯施工方案 27
7.6.3 强夯施工工序 29
7.6.4 强夯施工流程： 30
7.6.5 施工过程中应有专人负责下列监测工作 31
7.6.6 质量检验 31
7.7 陆域碾压压实 32
7.8 陆域回填土及碾压压实 33
7.8.1 陆域土方回填施工 33
7.8.2 土料压实试验 35
7.9 细石砼灌砌片石 36
7.9.1 砌石施工 36
7.9.2 灌注水下砼 36
7.10 四角空心块预制、安装 36
7.11 护脚块石安放 38
7.12 现浇挡浪墙 39
7.12.1 概述 39
7.12.2 施工工艺流程 40
7.12.3 工序施工方法 40
7.13 海堤看台 41
7.13.1 钢筋混凝土步级、混凝土平台板 41
第8章 质量保证措施 42
8.1 工程质量目标 42
8.2 质量管理体系与保证体系 42
8.2.1 建立质量管理体系 42
8.2.2 质量保证体系 42
8.3 实行全面质量管理，确保工程质量目标的实现 43
8.3.1 明确各岗位职责 43
8.3.2 施工准备控制 44
8.3.3 施工过程管理 45
第9章 安全文明施工及环境管理 47
9.1 安全施工保证措施 47
9.1.1 安全管理方针、目标 47
9.1.2 安全保证体系 47
9.1.3 安全保证措施 48
9.1.4 确保安全生产的技术组织措施 49
9.2 文明施工措施 54
9.2.1 文明施工目标 54
9.2.2 管理制度 54
9.2.3 安全文明生产 54
9.2.4 场容场貌 55
9.2.5 工地卫生 55
9.2.6 料具管理措施 56
9.2.7 文明建设 56
9.3 环境保护措施 56
9.3.1 目标 57
9.3.2 职责 57
9.3.3 环境保护措施 57
第10章 项目管理机构 63
10.1 施工管理组织机构的建立 63
10.2 项目管理机构职责 63
第1章 工程概况
1.1 工程概述
本工程新建防波堤沿东西走向299m，海堤看台沿东西走向167m。防波堤采用分级斜坡式结构，堤心石为级配石块，外侧护面顶面采用灌砌片石后上压四角空心块，分级平台处采用灌注混凝土对堤身石进行加固，内侧护面铺设土工布与碎石垫层。填料采用开山石料，要求颗径为10～100cm级配良好的块石，防波堤后方回填采用颗径大于1m的开山石块占的级配比例不小于50%。
防波堤的施工采用合拢式的施工方式，从场地两侧各设置一施工便道，用以方便堤身材料的运输及施工。堤身石抛填后，需按要求进行强夯夯实或碾压压实。抛石填筑采用堤头“全断面进占”法，要求堤顶宽度同步抛石推进，不允许采用“箭失”形抛填进占，以避免抛填断面形成上宽下窄的倒三角形“V”或“T”形，最终将使整个断面下的淤泥无法挤出，难以达到堤顶范围内的填石整体下沉。土方回填优先采用强风化粗颗粒强风化土，不应采用淤泥及淤泥质土或不易固结排水的粘性土，土方填筑时需分层碾压密实。混凝土挡浪墙采用C30砼，垫层砼采用C15，均为商品砼。
防波堤及陆域典型断面图如下图示：
1.2 自然条件
1.2.1 气象条件：
该工程位于XX市大亚湾海边地区，属亚热带季风气候，夏季盛吹南风，冬季盛吹北风。根据当地气象站累年统计，主导风向为东北风，风向频率为17%，静风频率为15%。年均气温为22.3摄式度，没有严寒酷暑，气候温暖潮湿。主要的灾害性天气为热带风暴和强降雨，每年的6~11月份是热带气旋的发生季，其中6~9月份是热带气旋的多发季。
其它主要的气象统计资料如下：
基本风压
0.85kN/m2（地面粗糙度为A类）
平均气压：
1010.4hPa
平均气温：
22.3℃
历年极端最高气温：
37.5℃
历年极端最低气温：
-1.4℃
平 均 风 速：
2.8m/s
平均年降雨量：
2381.8mm
历年最大一日降雨量：
405.5mm
历年最大1小时降雨量：
122.6mm
历年最大十分钟降雨量：
37.3mm
历年十分钟平均最大风速：
28.0m/s
多年平均雨日数：
175天
多年平均雷暴日数：
90天
多年平均冰雹日数：
0.1天
多年平均雾日数：
16天
多年平均大风日数：
4天
多年平均霜日数：
2天
多年平均晴天日数：
34天
多年平均阴天日数：
201天
1.2.2 水文条件：
（1）、潮位
本区无长期潮位观测资料。根据1988年9月-11月交通部四航院在澳头客运码头设立的临时水位水尺验潮3个月、中科院南海所1992年1月-1993年1月在霞涌实测潮位一年，理论深度基准面起算校核极端高水位：3.107米，极端低水位低潮位：-1.213米。
（2）、潮汐
本区属于不正规半日混合潮型，每月有8-10d为日潮，20-22d为半日潮。由于受地形影响，外海潮波传至大亚湾内变形较大，以致潮汐日不等现象非常明显。年平均海面1.17米，平均高潮位1.67米，平均低潮位0.64米，最大潮差2.68米，平均潮差1.28米。
1.3 主要工程量
防波堤及陆域回填主要工程量表1-1
序号
项目名称
单位
工程量
1
10～100cm级配块石
m³
61472
2
C30预制四角空心方块
m³
411
3
C30灌缝砼
m³
279.2
4
C30挡浪墙
m³
921.36
5
碎石倒滤层
m³
529
6
400g/㎡土工布
㎡
8064
7
施工便道石方量
m³
6988
8
常水位以下开山石回填
m³
53869
海堤看台主要工程量表1-2
序号
项目名称
单位
工程量
1
10～100cm级配开山石
m³
1693
2
C30梯级砼
m³
157
3
浆砌片石200厚
m³
194.5
4
灌砌毛石护脚
m³
147
第2章 施工流程
防波堤及陆域施工流程：
第3章 施工准备工作
3.1 现场准备工作
（1）、做好施工现场清理工作，拆除施工障碍物，校核定位控制桩及水准点，控制桩与水准点应固定牢固，控制桩及水准点要由技术人员复核无误后才能进行放线工作。
（2）、根据甲方提供临时用电系统及临时用水管道，在施工前应做好施工用电用水线路铺设，施工用水水管穿路时埋管敷设。
（3）、做好临时设施布置及搭设工作，例如办公室，材料库及施工人员住房等。
（4）、施工现场临时道路布置与永久道路相结合，尽可能按正式道路基层的作法施工，确保雨季施工道路畅通。
3.2 技术准备
（1）、勘察现场，了解现场地形、地貌、水文、地质、地下埋设物、地上障碍物、邻近建筑以及水电供应、运输道路情况，选择施工方案及组织排水。
（2）、安排施工所需的临时设施，如水电源、道路、排水等，绘制施工总平面布置图。
（3）、做好测量放线工作，在不受基础施工影响的范围设置控制网，包括轴线和水准点。
（4）、确定总体进度。
（5）、熟悉图纸并做好图纸会审工作。
（6）、进行技术交底。交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术及质量、工艺要求交底。
技术交底采用三级制，即：技术负责人→工长→班组长→工人。交底要求细致齐全，并要结合具体操作部位，关键部位的质量要求、操作要点以及注意事项等等。
（7）、施工预算编制：编制施工预算，要求按下列程序和要求进行；
熟悉并掌握施工图纸及有关技术业务资料，包括施工图纸、设计说明及标准大样图、施工定额、施工组织设计以及有施工平面布置图、标准、设计变更、现场签证。
计算工程量。
作劳动力、材料、机械台班需用量的分析。
材料及人工单价并计算其价值。
3.3 物资、机械设备准备
在工程正式开工七天前，项目经理必须要求各材料员对供货商进行评审，确保进货质量，同时材料员必须根据经营计划组提供的采购任务单进行及时采购，需检验的（如钢筋、水泥、砂等）或试验的（如配合比等）同监理、甲方一起送到具备相关检验资质的质检部门检验，保证材料质量，杜绝不合格材料进场。
施工合同签订后，马上根据施工计划准备相应机械设备，并对其进行重新保养、检验，确保机械设备性能处于最佳状态，避免由于机械故障影响工程进度。
3.4 劳动力准备
开工三天前必须准备好经过培训合格、持证上岗的相关工人，并进行质量、安全教育。
3.5 外界联系准备
工程开工前主动和监理、质检站、海事部门、消防部门、环保部门、城管部门和派出所等联系，办理各种相关证件，如：有见证送检证、环保噪音申请、排污申请、占用临时道路申请、临设消防、职工临时户口等手续。
第4章 施工平面布置
4.1 施工平面布置
我方将严格遵守广东省有关安全文明施工规定，在施工现场设置围蔽；生活垃圾临时存放箱等，达到施工平面布置的安全文明施工要求。
我单位根据本工程现场特点，在施工总平面的布置上，力求合理地利用已有的设施及场地，合理的布置材料堆放点及临时设施，以满足各阶段的施工要求，并使场容按“安全文明工地”标准实施，施工总平面布置将从以下几个方面来规划，本工程施工总平面布置见下图：
4.2.施工便道、场内运输道路布置
施工道路布置是工程前期施工的关键，其对工程施工进度和工程造价有重大影响。施工道路必须满足运输强度的要求，并保证车辆行驶的安全，具有足够的宽度和设置调头会车场地。
工程尽量利用原有道路，对外交通十分便利。主要外来材料、设备、生活物资等都通过公路运输运往工地。
防波堤的施工采用合拢式的施工方式，从场地两侧各设置一施工便道，用以方便堤身材料的运输及施工。
4.3.生活、办公用房等临时布置
根据平面布置原则对施工现场临时设施作出合理的规划布置，从而正确处理施工期间各项临时设施和永久建筑、拟建物之间的空间关系。按使用方便，不妨碍施工，符合防火、安全要求的原则。在设置围栏时，需考虑场地内的施工道路畅通和方便建筑材料及设备的场内运输。
采用分散与集中相结合的方式布置。根据所在场地自然条件，充分利用所征用的土地，尽量减少临时征地，沿线合理布置。
将租用当地的一栋民房作为总项目部。
项目部主要布置生活区、办公区、停车场、材料库等。办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，配备办公电脑、复印机等设施，办公室、会议室安装空调机，电源插座和电话等。
生活区食堂要求通风、卫生，经常保持清洁，门窗及洞口要设置纱窗，排水良好。
整个生活区，派人定时进行卫生打扫，做到干净、整洁、无异味、排水通畅、道路整齐，并进行适当绿化、美化，为工人营造一个整洁、卫生的环境，展现企业形象。
所有生活、办公用房均按照广东省文明施工工地标准执行。
4.4.供水方案
（1）用水布置
接用甲方提供的市政给水管口，现场施工用水从用水接驳点接取，现场的施工、消防用水管网按有关的规定与工程施工同步进行。
施工现场生产给水系统根据需要由现场主管预留口，分别供给生产等用水。工人及管理人员生活区的给水系统与生产给水系统分开设置，分别供给食堂、卫生间、厕所、
生活洗漱等用水。施工现场各预留用水点的支管不单设阀门井，只在入户后的立管上设阀门控制。
（2）、现场用水的保证措施及管理办法
①、现场供水管道的安装及维护由专业管工进行，加强巡回检查监护，出现故障及时处理，确保生产、生活用水畅通。
②、设立专门的管理机构，对本单位和其他施工单位的用水进行管理，对其他施工单位向我单位提出的用水方案，我单位将根据现场实际情况协调解决，确保整个工程的用水能满足施工的需要。
③、生活用水按常规，经报批的施工现场的临时供水，用水总表由当地自来水公司所属施工单位从市政自来水管网接入建筑红线内，并砌筑相应的水表井。我单位将负责总水表以下的管线及水表安装。在安装中应注意以下问题：供水管网尽量呈环状布置。为便于管理，在环状管网上设置若干闸门。为节约用水，施工用水实行分区管理。在伸向每一施工区的管径上单独安装水表计量。对于高于自来水压力可供高度的公共建筑部分，要考虑分区增设加压水箱和水泵，以解决施工和消防用水问题。在平面或竖向敷设临时供水管网，应按消防规定设置消火栓，以确保工程建设期间施工消防的需要。供电方案
4.5.施工临时用电
施工现场临时用电包括生活用电和施工用电。
本工程的施工用电严格按照《建设工程施工现场供电安全规程》及《建设施工安全检查标准》的有关要求进行。现场成立专职的维修班组对整个工地的供电系统进行严格的检查和维护，出现故障及时处理，确保施工的用电。
用于施工现场临时供电的低压电路电缆及配电箱，应充分考虑其容量和安全性。低压电路的走向可选择受施工影响小和相对安全的地段采用直埋方式敷设。在穿过道路、门口或上部有重载的地段时，可加套管予以保护。在有条件的地方，低压电路可采用双路敷设，确保施工用电。施工现场低压配电箱安装的位置、数量要与施工分区、大型施工设备的分布相结合，并尽可能安装电表，以便分区计量、分区管理，节约用电。
主线执行三相五线制，其具体措施如下：
电箱应有门、锁、色标和统一编号，电箱内开关电器必须完整无缺，接线正确，各类接触装置灵敏可靠，绝缘良好，无积灰、杂物、箱体不得歪斜；电箱安装高度和绝缘材料等均应符合规定；电箱内设置漏电保护器，选用合理的额定漏电动作电流进行分级
配合；配置电箱应高设总熔丝、分熔丝、分开关。零排地排齐全；配电箱的开关电器应与配电线或开关箱——对应配合，作分路设置，以确保专路专控；总开关电器与分路开关电器的额定值、动力整定值相适应。
主线走向原则：接近负荷中心，进出线方便，接近电源，接近大容量用点设备，运输方便。不设在剧烈振动场所，不设在可触及的地方，不设在有腐蚀介质场所，不设在低洼和积水、溅水场所，不设在有火灾隐患的场所。进入主线原则上设在预留管线井内，做到有架子和绝缘设施。
现场施工用电原则执行一机、一闸、一漏电保护的“三级”保护措施。
机械设备必须执行工作接地和重复接地的保护措施。
照明使用单相220V工作电压，室内照明主线使用单芯2.5mm2铜芯线，分线使用1.5mm2铜芯线，灯距离地面高度不底于2.5m，每间（室）设漏电开关和电闸各一只。
严禁用金属丝来代替电熔丝。
在通电投入使用前，必须按临时施工用电组织设计的要求对变配电装置、架空线路或电缆干线的敷设、分配电箱等用电设施进行检查、验收，合格后投入使用；现场电工必须经过培训，考核合格后持证上岗。
第5章 施工进度计划及进度保证措施
5.1 施工总进度计划安排
本工程计划工期为100日历天，实际工期以合同工期为准。
具体进度计划详见附图：《施工进度计划横道图》。
5.2 工期保证措施
5.2.1 施工进度控制措施
5.2.1.1 组织保证
本工程在施工过程中将严格按照项目法进行施工，做到组织保证、人员落实、责任到人。
5.2.1.2 合理计划
施工前，编制施工组织设计和施工方案，经工程师审批后，严格执行。编制施工总进度计划，进一步编制月施工计划和旬施工计划，坚持每周例会制度，检查和落实计划执行情况。
5.2.1.3 管理到位
（1）、狠抓机械设备管理
保证机械设备按施工计划的需要组织进场，在设备的配置上要做好施工机械的组合和协调，最大限度地发挥其整体效率。加强维护和保养，提高机械设备完好率和利用率。
（2）、切实贯彻各项规章制度
我公司的各项规章制度已较为键全，施工过程中，要加强贯彻以岗位责任制为中心的各面管理制度，充分发挥各职能部门在生产中的作用，确保施工计划得到有效落实，施工质量实现合格目标，避免窝工、返工等不良现象发生。
（3）、开展劳动竞赛，注重激励机制
我公司向来在施工过程中，开展形式多样的劳动竞赛活动，在激发劳动热情，加快工程施工进度，提高施工质量，降低施工成本，提高经济效益，增加职工收入，促进企业发展方面，发挥了重要作用。本项目工程施工过程中，将有效开展劳动竞赛，运用灵活的激励机制，确保工程顺利完成。
5.2.2 保证工期的技术措施
我们要保证目标总工期的实现。就必须采取各种措施预防和克服影响进度的诸多因素，其中从技术措施方面着手是有效途径之一。
（1）、设计变更因素
以往经验证明，设计变更因素是进度是执行中最大的干扰因素，其中包括在项目实施中改变部分工程的功能，以及设计图纸本身缺欠，变更或修改补充，造成增量、返工，打乱施工流水节奏，致使施工减速、延期甚至停顿。针对这此现象，项目经理部要通过学习理解图纸与业主意图，通过自审、会审和与设计交流以及提出针对性合同化建议，采取主动姿态，为施工创造更优的条件。最大限度地实现事前预控，排除可能发生的影响。
（2）、推行进度计划动态管理技术
采用计算机管理，是施工企业现代化管理技术进步新特点，对实现施工进度动态管理与控制，具有明显优势。要使本工程在预定工期内完工，必须抓住施工进度计划中的关键工序和关键线路，在本项目中我们将采用本公司成熟的网络管理程序，实施对本工程进行计划的动态管理。一旦关键工序出现工期拖延，即在计算机网络计划中进行调整优化、压缩，变更相应的子项作业持续时间，同时采取相应的有效措施，进而确保总工期目标的实现。
（3）、保证资源配置
在材料供应上，按照施工进度计划要求及时进货，做到既满足施工要求，又使现场无太多的积压，以便有更多的场地安排施工。各种材料需要分堆放整齐，公司在工地设立强有力的材料供应部门，确保施工用料的需要。
在人力配备上，以满足关键线路控制点要求力为第层次，以各进度分项目标为第二层次，主次分明，步调一致，紧张有序。本工程主要劳动力的配备要求具的明显的阶段性，要根据不同阶段对工程人员的要求，在保证这些劳动配置充足的条件下，优化工人技术等级和身体素质、思想素质的配备与管理，工序、施工段流水循环节跟进的施工程序；区分重缓急，以均衡流水为主，对关键工序、关键五一节和发票工作面利用再环境、较为优越的条件及进组织轮班抢工及双班作业。
配备一台发电机备用，当市政电网停电时，立即启动发电机发电，供应现场施工用电，维持持续施工，特别是砼的连续浇筑，另外还要做好防雨和后勤供应工作，使广大
工人能始终保持充沛的精力与体力，为本工程优质、安全，如期完成提供坚实的物资保证。
5.2.3 保证工期的组织与管理措施
项目的管理与组织是本工作施工运转的灵魂，对进度的控制分析、调整、彻底落实均离不开项目经理部的有效运作，因此拟重点作为下列工作。
（1）、建立强有力的项目经理部，配置高效项目管理层，通过层层签定责任书，形成可靠的项目组织指挥工作层；进而通过项目经理部的优化配置，签定一系列内部责任书，形成高效的项目生产能力，质安人人抓，进度层层保，上道工序不影响下道工序。
本工程施工的项目经理、工程技术人员和质检员均由施工具有丰富的相应岗位资格的施工管理经验的人员和质检员均由施工丰富的具有相应岗位资格的施工管理经验的人员担任。
（2）、实行经济承包责任制。为了保质、保量、保工期、保安全地完成这一任务，本工程实行经济承包责任制，做到多劳多得，优质优价，充分调动全休员工的积极性。
（3）、在总进度计划控制下，施工过程中坚持逐周、逐日编制出具体工程部位施工计划和工作安排。如发现未能按节点工期完成计划，要及时检查，分析原因，迅速采取补救措施和高速计划。
（4）、定期召开每周一次由工程施工总负责人主持各专业工程施工负责人参加的工程施工协调会，听取关于工程施工进度问题汇报，协调工程施工内部矛盾，并提出明确的计划进度方案。
（5）、对影响施工进度的关键工序，项目经理亲自组织力量，加班加点进行突击，有关的责任管理人员要跟班，确保关键工序按时完成。
（6）、积极主动同工程师、设计单位、质检单位进行密切配合和联系，及时解决施工中出现的困难问题，避免差错和不走弯路，为工程顺利进展赢得时间；同时加强与周边群众、当地派出所、市面上主管单位、市城管办、环保局、交管局等单位沟通，为施工创造良好的外部环境。
5.2.4 施工工期的交通保证措施
设备：用平板汽车、平板拖车运输，辅以汽车式起重机装卸。
人员：除住现场人员外，其它人员由公司派专车接送。
材料：施工周转材料均用自卸汽车运输，必要时辅以汽车起重机卸运。工程用料一般由供货方直接运至施工现场，商品砼由供货方的专业运输车运至施工现场指定位置下料。
5.2.5 工程验收时间保证措施
（1）、按施工阶段分解，突出控制节点。以关键线路和次关键线路为线索、按照在网络施工中的起止里程为控制点。以重点控制对象，在施工中要针对不同阶段的重点和施工时的相关条件，制定施工细则与作业方案，通过更加具体化的分析研究和平衡协调，达到保证工期控制在合同规定工期内。
（2）、按专业工种分解，确定交接日期，在相同专业和同工种的任务之间，进行综合高度；在不同专业或不同工种和任务之间，要强调相互之间的接配合，确定相互交接日期，上道工序以必须为下道工序提交保质、保时的工作面为工作基本。强化工期严肃性，保证工作进度不在本工序造成延误，下道工序要体谅上工序，并无条件执行项目经理部发出的抢工指令。
（3）、项目经理部同进时要按总进度网络计划的时间要求，将施工总进度计划分解成季度、月度、旬期及天数进度计划，达到更加具体明确、集中的阶段性努力方向。
（4）、工程达到竣工条件，必须按照甲方及配合甲方条件下整体好及准备竣工资料及提前完成竣工验收条件。
5.2.6 保证工期的其他措施
（1）、根据工程的实际情况结合我公司的设备能力，合理组织流水作业，科学管理，具体安排详见施工总网络进度计划。
（2）、及时了解货源动态，保证材料的正常供应。
（3）、具体落实各项工作的工作人员，应加强业务培训，提高工作效率。
（4）、各专业工种统一指挥，协调管理。
（5）、机具、设备设防雨罩，保证设备的正常运行。
（6）、临时道路经常维护，保证道路畅通。
（7）、设备经常检修、保养，保证设备的正常运行。
（8）、调派充足的、善打硬仗的、具丰富市政工程施工经验的各专业施工技术管理人员和作业工人作业。
（9）、统一调配公司内部资金，保证工期所需的开支。
（10）、加强与业主、设计、监理、质监及其它有关部门的工作联系，保证工程顺利进行。
（11）、加强质量安全管理，确保不出任何事故，以利工期按时完成。
第6章 施工机械设备、劳动力计划
6.1 施工机械设备计划
6.1.1 机械设备进场准备
施工合同签订后，马上根据施工计划准备相应机械设备，并对其进行重新保养、检验，确保机械设备性能处于最佳状态，避免由于机械故障影响工程进度。
根据施工组织设计的施工方法、工艺、施工组织管理要求对施工机械设备进行充分准备，保证机械设备进场使用时间、数量、规格型号等能满足施工进度与质量要求。
6.1.2 机械设备进场计划
施工机械设备进场种类、型号、数量等见下表：
主要施工设备表
序号
名称
规 格
型 号
数量
备注
1
自卸车
20t
30
2
PC220挖掘机
1.4m³
3
3
D 85A-1推土机
162KW
3
4
抓斗挖泥船
1m³
1
5
泥 驳
200m³
1
6
汽车吊
25t
1
7
履带式起重机
50t
1
8
20吨夯锤
直径2m
4
9
徕卡TC402全站仪
±2+2ppm
2
10
NAL 132水准仪
0.7mm
2
11
振动压路机
20t
2
6.2 劳动力计划
6.2.1 劳动力计划
根据本工程的具体情况和招标文件工期要求，我方将组织足够人数的现场施工队伍组成项目经理部，并根据项目法施工管理要求进行现场管理。
在工程施工的不同阶段将及时调整施工队伍，按各阶段施工现场实际需要合理布置施工人员，按工种分类组成不同的施工班组，根据合同进度的要求，由各专业工长将工作指令（工程任务单）下达到具体的施工班组，每一道工序必须在质检合格并经有关部门或人员签字后方可进行下一道工序的施工。
劳动力计划按照项目管理班子的设置、优势互补、相互配合、相互调节的基本原则来具体实施，施工进度的编制过程中，在满足工程总体施工进度的前提下，尽量错开各个分项工程施工高峰期。
所有参与本工程的特殊工种人员必须持有国家劳动部门颁发的有效资格证；在进入施工现场前，必须参加业主和本公司规定的相关培训，通过考试（核）合格后方可上岗。
开工三天前必须准备好经过培训合格、持证上岗的相关工人，并进行质量、安全教育。
积极提高可周转材料的再利用率，充分调动施工管理、技术、操作人员工作积极性，解决好材料、机具及劳动力的调配问题，提前扫除施工技术障碍，并尽量避免窝工、抢工现象。
各劳务层的组织安排，随各施工阶段不同而随时进行调整，灵活调动，形成严密的动态管理。计划从各工程施工工地抽调经严格训练的人员作为本工作的主要施工员，劳动力安排详见下表：
劳动力计划表
序号
工种
人数
备注
1
管理人员
9
2
测量人员
3
3
土 石 工
40
4
木 工
10
5
钢 筋 工
8
6
砼 工
12
7
试 验 工
2
8
普 工
5
9
潜 水 员
3
10
起 重 工
3
11
材料人员
2
12
强夯工
4
第7章 主要分部分项工程施工方法
7.1 施工基线和水准点的布设
7.1.1 平面控制测量
控制网的布设形成：根据现场的特点,以及所配备的仪器设备情况,制定出合理的测量控制网。
外业观测：按《工程测量规范》技术要求操作。
内业平差计算：用“最小二乘法”进行严密平差计算。
7.1.2 高程控制测量
（1）对业主提供的高程点可靠性进行检校后方可利用。
（2）高程控制网采用IV等水准(网)。
（3）按《工程测量规范》IV等水准的技术要求操作。
（4）内业平差计算，用“最小二乘法原理”进行严密平差。
7.1.3 测量布点
根据业主提供的平面控制点和高程控制点，在施工区域内布置并测设施工基线和水准点，程序如下：
（1）复核业主提供的平面布置控制点和水准点；
（2）布置并测设施工基线和水准点，基点布设在通视良好，不易被干扰和损坏的地方并能有效覆盖整个施工区域。考虑到施工现场情况，基点用混凝土墩做成（混凝土墩下打木桩做基础），点位以十字铜头标记，并设置明显的保护标志；
（3）整理测量报告和绘制施工测量平面图，报工程师审批，
（4）施工期间定期对基线及水准点进行复核。
7.1.4 测量仪器
根据本工程情况，拟选用徕卡TC905全站仪1台、自动安平水准仪2台。测量仪器设备在开工前必须进行检查校正，并在标定有效期内使用。
7.1.5 沉降、位移观测
⑴ 沉降位移观测计划
工程开工前，根据工程需要，必要时编制详细的沉降位移观测计划。沉降位移观测计划中包括观测点位布置、点位埋设方法、观测周期、记录格式、以及数据处理等内容。
设计对沉降、位移观测有要求时，点位设置、观测周期应严格按照设计要求进行。
⑵ 沉降、位移观测点的埋设
设计有要求时，沉降、位移观测点的埋设按设计要求进行埋设；当设计没有要求时，在施工过程中，应根据实际施工进度情况，选择便于观测、便于点位保护的位置，及时埋设沉降、位移观测点。
施工过程中应特别注意保护，保持观测点的完整性，待工程竣工时将沉降、位移观测点连同竣工资料一同移交给业主。
⑶ 沉降、位移观测
各观测点除定期观测外，在荷载发生变化时应及时进行观测。必要情况下，应进行加密观测。
沉降、位移观测必须连续，不能间断。
⑷ 记录及数据处理
沉降、位移观测记录填写应清晰、整洁，每进行一次观测及时进行数据分析，以指导后期施工。当出现异常情况时，应及时向业主、监理工程师汇报。
工程竣工，沉降、位移观测资料作为竣工资料的一部分，与其他资料一起编目、归档移交业主。
7.2 填筑堤心石
7.2.1 堤心石简介
本工程堤心石采用10cm～100cm级配块石填筑，顶标高为＋2.24m，外边坡为1:1.5和1:2，内边坡为1:1.2，外侧设有3m宽平台。根据工程地质情况，堤心填筑无须分层施工，为加快工期和降低成本，采用陆上推进施工工艺。针对本工程堤心石的结构形式和现场水文情况，我公司拟一次填筑到顶，强夯夯实后再进行内外坡机械理坡。
施工工艺流程如下：
测量放线®修建施工便道®填筑堤心石®强夯夯实®机械理坡®外侧护坡
7.2.2 修建施工便道
因防波堤在海上，无法形成陆上施工，故施工前要修建施工便道，从场地两侧各设置一施工便道，施工通道采用开山石抛填，碾压压实处理，顶标高在＋3m，宽12m，确保重型车辆通过，并且要有较强的抗风浪能力，能适应施工期间的海况。
7.2.3 堤心石填筑
自卸车运石料通过施工便道直接向海中抛填块石，块石出水形成道路以后，开始对标抛填，推土机按标高逐步向前推进，抛填时使用坡肩边标控制堤顶宽度和方向。抛石填筑采用堤头“全断面进占”法，要求堤顶宽度同步抛石推进，不允许采用“箭失”形抛填进占，以避免抛填断面形成上宽下窄的倒三角形“V”或“T”形，最终将使整个断面下的淤泥无法挤出，难以达到堤顶范围内的填石整体下沉。顶标高应根据施工时的沉降观测，预留一定的沉降量。
基本要求：
① 石料的规格和质量应符合设计要求和规范规定；
② 抛石断面平均轮廓线不得小于设计断面坡面坡度应符合设计要求；
③ 抛石、理坡、安放标高的允许偏差
抛石、理坡、安放标高允许偏差检验数量和方法
序号
项目
允许偏差（mm）
检验单元和数量
单元测点
检验方法
1
抛石（块重kg）
10～100
±400
每一个断面（5～10m一个断面）
1～2m一个点
拉线尺量或用测深水砣检查
100～200
±500
200～300
±600
300～500
±700
500～700
±800
700～1000
±900
2
理坡（块重kg）
10～100
±200
100～200
±300
3
安放（块重kg）
200～300
±400
300～500
±500
500～700
±600
堤心石陆上抛填断面示意图
自卸车
7.3 内坡倒滤层施工
防波堤后坡面设倒滤层两层，20～80mm混合级配碎石倒滤层，共529m³，沿防波堤后坡面按1：1.5放坡；第二层为高强机织土工布400g/㎡，共8065㎡。
自卸车运料至现场直接进行摊铺，挖掘机将碎石倒滤层理坡成1:1.5后铺土工布。
7.3.1 碎石倒滤层
（1）倒滤层可在坡面土方开挖修整并验收合格后进行，棱体坡面分段验收后进行，机械结合人工铺砌，下水位时施工。
（2）倒滤层测量控制：采用纵横标对标控制法进行控制
（3）倒滤层施工方法
倒滤层可在坡面修整验收合格后进行；
倒滤层抛填采用挖掘机在陆地抛填，人工理坡；水下理坡采用潜水员水下理坡方式；
倒滤层施工应分段施工、分段验收，上下层及分段接茬处必须预留3～5m接头，以保证施工质量。
（4）倒滤层质量要求
倒滤层材料的规格和质量必须符合设计要求和规范规定；
倒滤层施工的分段接茬处理应符合规范规定；
倒滤层施工验收后应及时回填覆盖；
倒滤层允许偏差
序号
项目
允许偏差（mm）
检验单元
和数量
单元
测点
检验方法
陆上
水上
1
倒滤层分层厚度
+50
～0
+100
～0
每一断面（5～10m一个断面）
1～2m一个点
拉线尺量或用测深水砣检查
2
混合倒滤层厚度
+100
～0
+200
～0
7.3.2 土工布施工
土工布多作为补强材料用于软基处理时加固路基的稳定性，具有排水、隔离、受压应力分散及加筋补强的作用。
土工布的选择要求：土工布的单位质量不小于400g/m2,抗拉强度要求为49kN/m,以保证材料的孔隙率、透水性、顶破及刺破强度、抗拉强度及其延伸率等进行核实。
（1）施工工艺
① 土工布的展铺：要求摊铺表面无明显凸出物，布尽可能采用无皱折的材料平整铺设。
② 土工布的连接：一般采用搭接法或缝接法，采用搭接法时，应保证搭接长度不少于30cm。
③ 土工布在施工过各中的保护措施：尽可能避免重型机械或运料汽车等较重的临时荷载。
（2）基本要求
① 土工合成材料应符合设计要求，外观无破损，无老化，无污染现象；
② 土工织物垫层拼幅缝接接头的抗拉强度必须符合设计要求和有关规定；
③ 土工织物垫层铺设不得发生折叠和破损现象；
④ 土工织物垫层铺设不得发生折叠和破损现象。
（3）、质量控制要点
各项允许偏差
序号
项目
允许偏差（mm）
检验单元
及数量
单元
测点
检验方法
1
搭接长度
水下
±L/5
每块土工织物
（抽查30%）
3
用尺量上、下、中三处
陆上
±L/10
2
平整度
砂、
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
