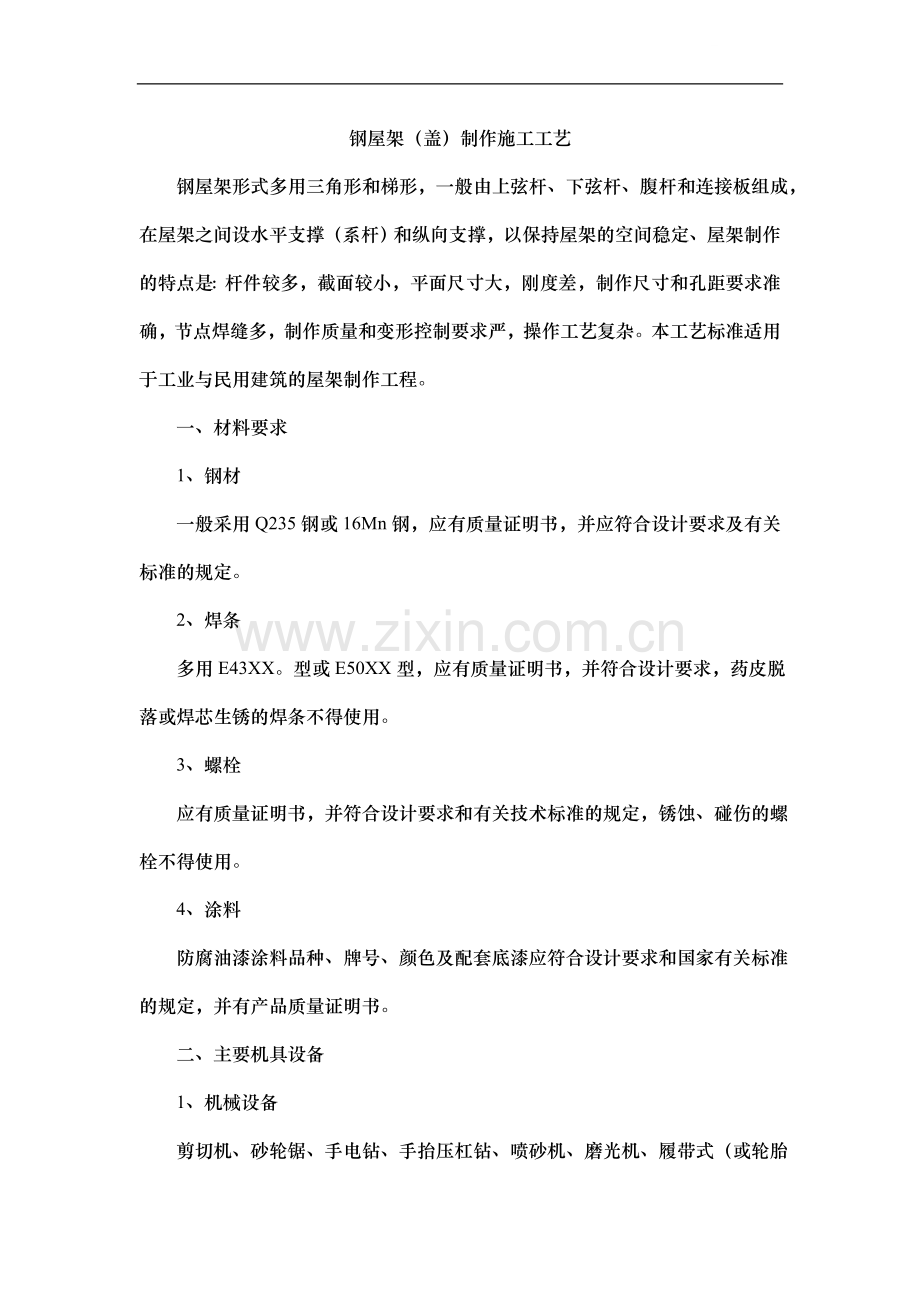

钢屋架（盖）制作施工工艺 钢屋架形式多用三角形和梯形，一般由上弦杆、下弦杆、腹杆和连接板组成，在屋架之间设水平支撑（系杆）和纵向支撑，以保持屋架的空间稳定、屋架制作的特点是：杆件较多，截面较小，平面尺寸大，刚度差，制作尺寸和孔距要求准确，节点焊缝多，制作质量和变形控制要求严，操作工艺复杂。本工艺标准适用于工业与民用建筑的屋架制作工程。 一、材料要求 1、钢材 一般采用Q235钢或16Mn钢，应有质量证明书，并应符合设计要求及有关标准的规定。 2、焊条 多用E43XX。型或E50XX型，应有质量证明书，并符合设计要求，药皮脱落或焊芯生锈的焊条不得使用。 3、螺栓 应有质量证明书，并符合设计要求和有关技术标准的规定，锈蚀、碰伤的螺栓不得使用。 4、涂料 防腐油漆涂料品种、牌号、颜色及配套底漆应符合设计要求和国家有关标准的规定，并有产品质量证明书。 二、主要机具设备 1、机械设备 剪切机、砂轮锯、手电钻、手抬压杠钻、喷砂机、磨光机、履带式（或轮胎式）起重机、空压机以及电、气焊设备等。 、主要工具。 钻模、卡具、夹具、楔铁、滑轮、倒链、千斤顶、电弧气刨、钢丝刷、卡环、绳夹、塞尺、钢卷尺以及水准仪、塔尺等。 三、作业条件 、审核图纸，根据设计单位提供的设计文件绘制钢结构施工详图，对设计存在的问题、材料代用、设计修改，办理核定手续。 、按设计文件和施工图的要求，编制操作工艺规程，并进行学习和技术交底，认真实施。 、备齐所有钢材和连接材料，按规格整齐堆放，经检查质量符合要求，规格配套齐全。 、制作机具设备准备就绪，经维护保养处于完好状态。 、制作、安装、检查验收所用钢尺，其精度应一致，并经计量部门检定取得证明。 、根据制作需要搭好操作平台，经检查大小、平整度符合要求。 四、施工操作工艺 （一）制作工艺流程 原材料矫正防 放样、号料 下料（剪切或气割）零件加工（焊接、钻孔、小装配件焊接） 焊定位挡（架）总装配（装屋架杆件）焊接支撑连接板、檩条支托等的装配焊接成品检验。 （二）放样、下料 1、按照施工图纸、屋架设计尺寸的长和高，在操作平台上放1：1实样，并预留合理的焊接收缩余量及气割余量，一般放至公差上限，并按起拱值要求划出屋架起拱实样，作为装配胎膜线，底样上应划好角钢宽度线和节点连接板尺寸线，经检验人员复验后，办理预验核定手续。 、根据所放实样制作样板、样杆，用于划线、下料，其上应标明零件号规格、数量、孔径等。 、钢材下料前应先进行矫正，矫正后的偏差不应超过规范规定的允许偏差值，加热矫正时，加热温度不得超过90。 、屋架上、下弦下料时不号孔，其余零件都应号孔。热加工的型钢可先热加工，待冷却后再号孔。 、钢材下料，当在工厂制作多用剪切机切割，在现场制作多用砂轮锯（或无齿锯）或氧气切割。机械切割剪切面不得有裂纹及大于1mm的缺校，并应清除毛刺。氧气切割前钢材切割区域内的铁锈、油污应清理干净，切割后断口处边缘熔瘤、飞溅物应清除。 （三）零件加工 、焊接 上下弦型钢长度不够需接长时，先焊接头，再矫直；采用型钢接头时，为使接头型钢与杆件型钢贴紧，应按规范要求铲除楞角。对接连接，对受压部位和压杆杆件，可用直焊缝，对受拉部位和拉杆杆件，应用斜切接口，一般为 斜接。肢部较厚的接头处，应开坡口焊透。对接焊缝焊接时应在焊接的两端点焊上引弧板，其材质和坡口型式应与焊件相同，焊后用气割切除并修磨平整。承重杆件应对接头焊口进行无损伤检验，检验合格后，方可使用。 2、小装配件焊接。 屋架端部型基座、无锡架支承板预先拼焊组成部件，经矫正后再拼装到屋架上。为避免过大变形，部件焊接宜采用成对背靠背，用夹具夹紧后再焊接。 、钻孔 屋架腹杆及连接板上的螺栓孔可采用一般划线法钻孔；屋架两端基座板上的螺栓孔应用钻模钻孔，以保证孔距准确。钻孔采用钻床或手抬压杠钻进行；钻孔完后应清除毛刺。 （四）总装配 、屋架的装配多采用仿形装配法，其优点是焊接变形小，装配方便，效率高，质量好，便于流水作业，应用广泛。最适于截面及两侧对称的屋架及桁架制作，方法是： （）先按照实（地）样上弦、下弦、腹杆等定位角钢（挡）搭焊在装配台上。 （2）将连接板和垫板放在实样上，对号入座，然后再将上、下弦角钢叠在连接板上，并紧靠定位挡，接着再将各腹杆叠在连接板上，找正对齐和卡紧，依次进行定位焊。待全部定位焊完毕之后，将屋架翻转，即成为第一榀单（半）片屋架，也是以后装配屋架的基准底模。 （）以底模为准，在它上面用同样方法进行复制，装配第二榀单（半）片屋架。第二榀单片屋架在定位焊之后翻面卸下底模，在它的上面对称装配完所有弦杆与腹杆，使型钢背对齐，用夹具不夹牢，施加定位焊，即完成一榀屋架的装配工作。 （）仍以第一榀单片屋架原位不动为底摸（样），依上面方法顺序继续装配其余屋架。应注意的是不要改用其它屋架为底摸（样），以免产生误差积累，因此第一榀屋架也是最后完成的屋架。 （）基座底板及屋架天窗支座、中间竖杆，应用带孔的定位板在组装时用螺栓固定，以保证构件尺寸的准确。 、对于大型屋架（跨度以上），当场地狭窄，屋架侧向刚度差，翻身困难时，亦可采用先组装杆件，再进行总装配的方法。本法构件焊接内应力小，但村件单独焊接，容易变形，仅在特殊情况下应用。 （五）焊接 、焊接前应检查装配质量和焊缝区的尺寸及间隙等情况，如有问题，经处理修整后方能施焊。 、屋架焊接顺序是：先焊接下弦杆及腹杆与下弦连接板的焊缝，先外侧后内侧 焊接上弦杯及腹杆与上弦连接板连接的焊缝，先外侧后内侧焊接腹杆垫焊缝及其它部位焊缝屋架焊完一侧面后，翻转180，焊接另一面焊缝，其焊接顺序相同。 （六）支撑连接板、檩条角钢的装配与焊接 采用样杆分别划出支撑连接板和檩条角钢的位置，将支撑连接板和谋条角钢放在装配位置上进行定位点焊。全部装配完后，即开始焊接支撑连接板和像条角钢。焊完应清除熔渣及飞溅物。并在焊缝附近打上焊工钢印代号备查。 （七）钢支撑制作焊接 、屋盖结构支撑截面形式，一般拉杆类（如交叉斜撑和直杆支撑）多采用角钢制作，压杆杆件包括钢性系杆，多采用两个角钢组成或个形截面。 、直杆角钢支撑一般是角钢两端带连接板构造，交叉支撑一般是由角钢交叉组成，在交叉杆四端带边接板，中间交叉处变设连接板。其制作方法同“13钢柱制作”的柱间支撑（八）检验、油漆、编号、 屋架焊接全部完成，应按照设计要求和施工规范规定，检查外形和几何尺寸、焊缝质量，进行验收，透榀屋架做好记录。、 成品经质量检验合格后，进行除锈刷油。涂料品种、漆膜厚度及出厂和涂漆遍数，应符合设计要求或施工规范的规定。双肢型钢内侧的油漆不得漏涂。安装腔作势焊缝mm以内及高强螺栓摩擦面（用高强螺栓连接时）不得误涂油漆。、 在构件规定位置上标注构件编号。五、质量标准（一） 保证项目、 钢格的品种、规格、型号和质量，必须符合设计要求及施工规范的规定。、 钢材切割面必须无裂纹、平层和大于mm的缺棱。、 焊条的选用应符合设计要求。（二） 基本项目、 屋架应全部作焊缝外观检查，并做出记录。、级焊缝应进行超声波探伤。、 用高强螺栓连接时，摩擦面须进行喷砂处理，并做六组试件，其中三组出厂时发至工地，供复验使用。、 构件外观表面无明确显凹面和损伤，划痕不大于.5mm.(三)允许偏差钢屋架制作的允许偏差及检验方法见下表。项次项目允许偏差（）检验方法屋架最外端两个孔或两端支座端面最外侧距离24M+3-7用钢尺检查24M+5-10屋架或天窗架中点高度3用钢尺检查屋架起拱设计要求起拱+100用拉线、钢尺检查设计不要求起拱L/5000屋架弦杆在相邻节点间平直度L/1000,且不大于用拉线、钢尺检查固定檩条的边接用钢尺检查固定檩条或其他构件的孔中心距孔组距用钢尺检查组内孔距支点处固定上、下弦杆的安装孔距离用钢尺检查支承面到一个安装孔距杆件节点杆件几何中心线交汇点划线后用钢尺检查注为屋架长度，为弦杆在相邻节点间距离。 六、成品保护 、构件堆放场地应平整、坚实，并有排水措施。屋架应立放，支撑处应设垫木，多榀屋架排放两侧应用方木绑扎在一起或在侧向设置支撑，以防倾倒变形。 、构件吊放吊点应合理，吊点应选择在节点处。连接构件叠层堆放时，支座处需垫平，构件之间应用垫木隔汗，上下势木应在同一垂直线上，以保证不发生变形损坏。 、构件在吊运堆放过程中，不得随意在构件上开孔或切断任何构件，不得遭受任何撞击。 、钢结构防锈底漆、编号应采取措施加以保护，防止污染和损坏。 七、安全措施 安全措施与“.钢控制作”相同。 八、施工注意事项 、钢屋架制作所用钢材必须矫正后才能使用。 、下料所用的样板、样杆应放样制作，不得用计算方法推算。放样时要按设计尺寸预放收缩量。 、为防止屋架受力时产生向下弯曲变形，在制作屋架装配时，应按设计要求的起供值预起拱。当设计无要求时，应按跨度的尺寸比例起拱。三角形屋架跨度大于m，梯形屋架、跨度大于，可按跨度的起拱，小于上述跨度者，可少量起拱，以防下挠。 、钢屋架起拱应将下弦和上弦同时向上抬高（起拱后的立股杆仍保持与地面垂直），如果只将下弦抬高而上弦未抬高，会使装配成的屋架截面高度低于设计高度，而造成质量事故。 、屋架上、下弦杆件上的孔眼，要待屋架焊接完后钻孔，以防变形和收缩。 、屋架端部型焊接板应预反变形处理。屋架下弦端板的刨平顶紧支承面，应预先刨平加工。 、屋架装配时，应注意装配平台的水平面，在装配前用水准仪找平调平，以防止装配好的屋架出现倒向弯曲。 、屋架装配时，应考虑运输和工厂起吊的便利。跨度较大的屋架运输和工厂起吊不方便时，应在工厂分段制作，工地拼装。
