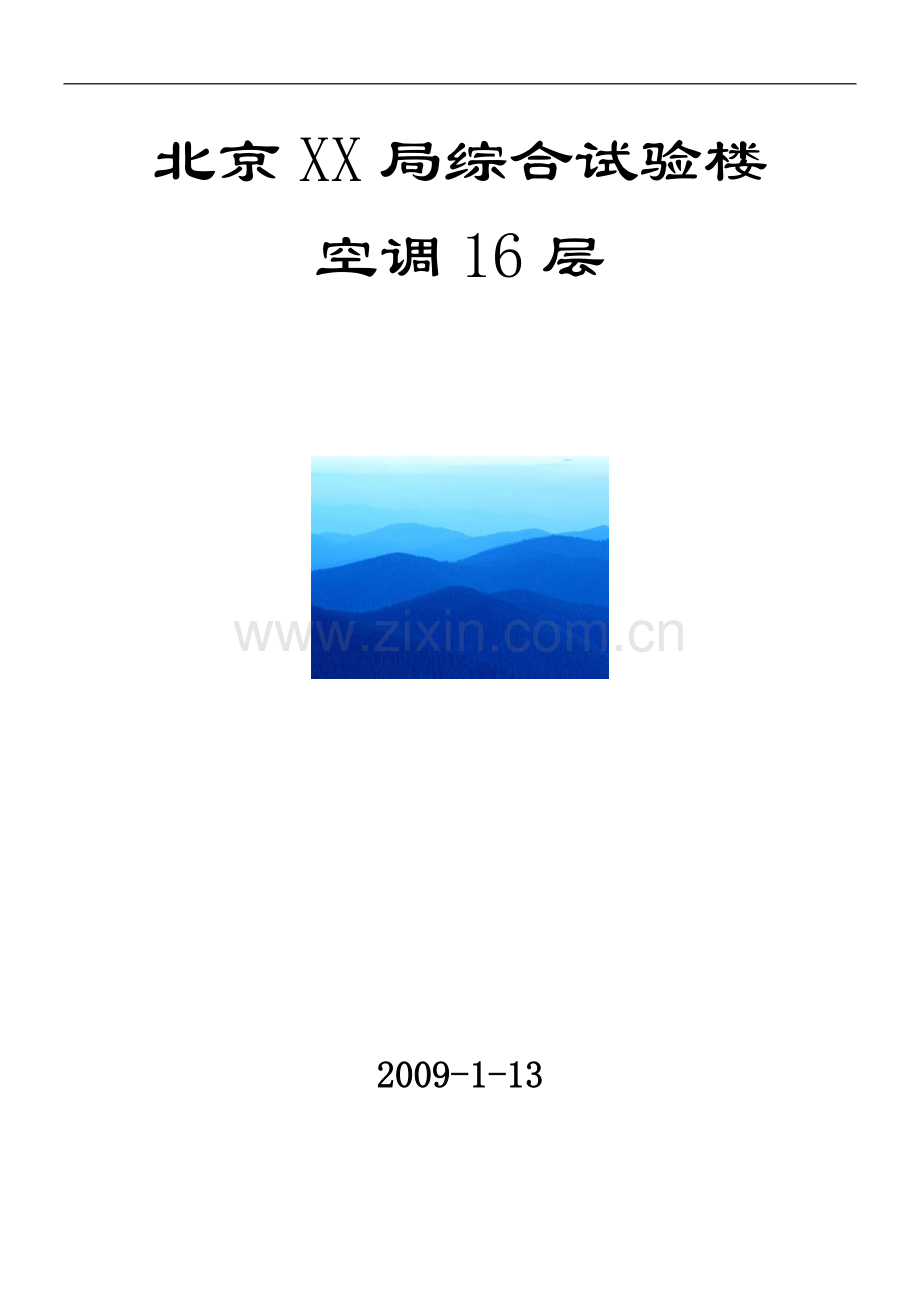

北京XX局综合试验楼
空调16层

2009-1-13

目 录

第1章 编制程序 2
编制依据 2
编制程序 2
第2章 工程概况 6
工程概述 6
第3章 空调与通风安装工程 7
金属风管制作工艺标准 7
风管及部件制作工艺表准 20
风管及部件安装工艺标准 24
风管及部件保温工艺标准 28
第4章 施工总体部署 37
施工顺序 37
施工调度 39
第5章 施工准备工作计划 41
施工技术准备 42
物资条件准备 42
施工组织准备 43
现场施工布置 45
第6章 保证工期措施 46
保障措施 48
施工进度的控制 48
第7章 附图 50

第1章 编制程序
编制依据
一、编制依据
1. 编制原则
(1)本施工组织设计作为指导施工的依据，编制时对项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、工程质量控措施、安全生产保证措施、文明施工措施、降低成本措施等诸多因素尽可能充分考虑，突出科学性及可行性。是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。
(2) 编制依据:
1)本工程设计图纸：
《北京XX局综合试验楼空调16层平面图》
《北京XX局综合试验楼空调水系统图》
《北京XX局综合试验楼空调初设说明》
《实验楼气流控制系统原理图》
《实验楼制冷系统流程图》
《实验楼暖通设备明细表》
2)现行国家有关规范、标准、规程：
《采暖通风与空气调节设计规范（GBJ19-87）》
《建筑设备专业设计技术措施（北京院措施）》
《甲方有关设计委托文件及资料》
《空气调节设计手册》
3)公司多年来同类工程的成功施工经验。
4)公司经过细致现场踏勘了解掌握的情况及对工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。
5)公司现有的优秀技术人员储备及精良的施工机械设备；
6)北京地区有关建筑工程施工的有关规定；
7)公司ISO9001 国际标准化质量管理体系有关文件；
8)公司编制的本工程施工图预算书及其他资料。
编制程序
设计图纸招标文件国家相关规范、法律图集、强制性条文等文件、资料现场调查、踏勘施工组织编制
1、熟悉图纸
2、确定工程质量等级
3、确定工期
4、进行施工组织及部署考虑
5、总平面布置
6、详细施工方案
7、施工机械投入
8、进度计划安排及劳动力投入
9、质量控制投入
10、工期保证投入
11、雨季保证措施
12、安全、文明、环保施工
13、降低成本措施
14、对地下管线及地下设施的保护

第2章 工程概况
工程概述
1. 工程名称: 北京XX局综合试验楼16层
2. 工程地点: 北京四环外
3. 建设性质: 办公楼
4. 建设规模: 1126㎡
5. 设计单位: 北京XX建筑设计有限公司
6. 结构形式: 框架结构。

第3章 空调与通风安装工程
金属风管制作工艺标准（401-1998）
一、 范围
本工艺标准适用于普通薄钢板、镀锌薄钢板、不锈钢板及铝板的风管制做。
二、 施工准备
1. 材料要求及主要机具：
（1）所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。
（2）制作风管及配件的钢板厚度应符合表1的规定。
表1 普通薄钢板
厚度(mm)
宽 度 (mm)
500
600
710
750
800
850
900
950
1000
1100
1250
1400
1500
理 论 重 量 (kg/m) (比重7.85)
0.2
0.785
0.942
1.115
1.178
1.256
1.335
1.413
1.492
1.570
1.727
1.963
2.198
2.355
0.25
0.901
1.180
1.393
1.472
1.570
1.688
1.766
1.864
1.963
2.159
2.453
2.747
2.944
0.3
1.180
1.143
1.672
1.706
1.884
2.002
2.120
2.237
2.355
2.591
2.944
3.297
3.533
0.35
1.370
1.650
1.951
2.061
2.198
2.335
2.473
2.610
2.748
3.022
3.434
3.847
4.121
0.4
1.570
1.884
2.229
2.355
2.512
2.669
2.826
2.983
3.140
3.454
3.925
4.396
4.710
0.45
1.770
2.120
2.508
2.649
2.826
3.003
3.179
3.356
3.533
3.886
4.416
4.946
5.299
0.5
1.960
2.355
2.787
2.944
3.140
3.336
3.533
3.729
3.925
4.318
4.906
5.495
5.889
0.55
2.159
2.591
3.065
3.238
3.454
3.670
3.886
4.102
4.318
4.749
5.397
6.045
6.476
0.6
2.360
2.826
3.344
3.533
3.768
4.004
4.239
4.475
4.710
5.181
5.888
6.504
7.065
0.7
2.750
3.297
3.901
4.121
4.396
4.671
4.946
5.220
5.495
6.045
6.868
7.693
8.243
0.75
2.944
3.533
4.180
4.416
4.71
5.004
5.260
5.593
5.888
6.476
7.359
8.243
8.831
0.8
3.41
3.77
4.46
4.71
5.02
5.34
5.65
5.97
6.28
6.91
7.85
8.79
9.24
0.9
3.53
4.24
5.02
5.30
5.65
6.01
6.36
6.71
7.07
7.77
8.83
9.89
10.00
1.0
3.93
4.71
5.57
5.89
6.28
6.67
7.67
7.46
7.85
8.64
9.81
10.99
11.78
1.1
4.32
5.18
6.13
6.48
6.91
7.34
7.77
8.20
8.64
9.50
10.79
12.10
12.95
1.2
4.71
5.65
6.69
7.07
7.54
8.01
8.48
8.95
9.42
10.36
11.78
13.19
14.13
1.25
4.91
5.89
6.97
7.36
7.85
8.34
8.83
9.32
9.81
10.79
12.27
13.74
14.72
1.4
5.50
6.59
7.80
8.24
8.79
9.34
9.90
10.44
10.99
12.09
13.74
15.39
16.49
1.5
5.89
7.07
8.36
8.83
9.42
10.01
10.60
11.19
11.78
12.95
14.72
16.49
17.66
1.6
6.28
7.54
8.92
9.42
10.05
10.68
11.30
11.93
12.56
13.82
15.70
17.58
18.84
1.8
7.07
8.48
10.03
10.60
11.30
12.01
12.72
13.42
14.13
15.54
17.66
19.78
21.20
2.0
7.85
9.42
11.15
11.78
12.56
13.35
14.13
14.92
15.70
17.27
19.63
21.98
23.55
2.2
8.64
10.36
12.26
12.95
13.82
14.68
15.54
16.41
17.27
19.00
21.59
24.18
25.91
2.5
9.81
11.78
13.93
14.72
15.70
16.68
17.66
18.64
19.63
21.59
24.53
27.48
29.44
2.8
10.99
13.19
15.61
16.49
17.58
18.68
19.78
20.88
21.90
24.18
27.48
30.77
32.97
3.0
11.78
14.13
16.72
17.66
18.84
20.02
21.20
22.37
23.55
25.91
29.44
32.97
35.33
3.2
12.56
15.07
17.84
18.84
20.10
21.35
22.61
23.86
25.12
27.63
31.40
35.47
37.68
3.5
13.75
16.49
19.51
20.61
21.98
23.35
24.73
26.10
27.48
30.22
34.44
38.47
41.21
3.8
14.92
17.90
21.18
22.37
23.86
25.36
26.85
28.34
29.83
32.81
37.29
41.76
44.75
4.0
15.70
18.84
22.29
23.55
25.12
26.69
28.26
29.83
31.40
32.54
39.25
43.96
47.10
（3）镀锌薄钢板表面不得有裂纹、结疤及水印等缺陷，应有镀锌层结晶花纹。
（4）制作不锈钢板风管和配件的板材厚度应符合表2的规定。
表2 不锈钢板风管和配件板材厚度
圆形风管直径或矩形风管大边长 (mm) 不 锈 钢 板 厚 度 (mm)
100～500 0.5
560～1120 0.75
1250～2000 1.00
2500～4000 1.2
（5）不锈钢板材应具有高温下耐酸耐碱的抗腐蚀能力。板面不得有划痕、刮伤、锈斑和凹穴等缺陷。
（6）制作铝板风管和配件的板材厚度应符合表3的规定。
表3 铝板风管和配件板材厚度
圆形风管直径或矩形风管大边长 (mm) 铝 板 厚 度 (mm)
100～320 1.0
360～630 1.5
700～2000 2.0
2500～4000 2.5
（7）铝板材应具有良好的塑性、导电、导热性能及耐酸腐蚀性能，表面不得有划痕及磨损。
（8）龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬门机、型钢切割机、角（扁）钢卷圆机、液压钳钉钳、电动拉柳枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、划规、划针、洋冲、铁锤、不锤、拍板等小型工具。
注：排烟系统钢板厚度可参照高压系统。
2. 作业条件：
（1）集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。
（2）现场分散加工应具有能防雨雪、大风及结构牢固的设施。
（3）作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防护装置，并配有消防器材。
（4）风管制作应有批准的图纸、经审查的大样图、系统图，并有施工员书面的技术质量及安全交底。
三、 操作工艺
1. 工艺流程：
展开下料→剪切→倒角→咬口制作→风管折方→成型
方法兰下料→焊接→打眼冲孔
圆法兰卷圆→划线下料→找平找正→打孔打眼→铆法兰→翻边→成品喷漆→检验→出厂
注：无设计要求时，镀锌风管成品不喷漆。
2. 划线的基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。展开方法宜采用平行线法、放射线法和三角线法。根据图及大样风管不同的几何形状和规格、分别进行划线展开。
3. 板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。
4. 剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。
5. 板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。
6. 金属薄板制作的风管采用咬口连接、铆钉连接、焊接等不同方法。
7. 咬口连接根据使用范围选择咬口形式。适用范围可参照表4。
表4常用咬口及其适用范围
型式名称 适用范围
单咬口 用于板材的拼接和圆形风管的闭合咬口
立咬口 用于圆形弯管或直接的管节咬口
联合角咬口 用于矩形风管、弯管、三通管及四通管的咬接
转角咬口 现在矩形风管大多采用此咬口，有时也用于弯管、三通管或四通管
8 咬口时手指距滚轮护壳不小于5cm，手柄不准放在咬口机轨道上，扶稳板料。
9 咬口后的板料将画好的折方线放在折方机上，置于下模的中心线。操作时使机械上刀片中心线与下模中心线重合，折成所需要的角度。
10 折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配重碰伤。
11 制作圆风管时，将咬口两端拍成圆弧状放在卷圆机上圈圆，按风管圆径规格适当调整上、下辊间距，操作时，手不得直接推送钢板。
12 折方或卷圆后的钢板用合口机或手工进行合缝。操作时，用力均匀，不宜过重。单、双口确实咬合，无胀裂和半咬口现象。
13 法兰加工：
(1) 矩形风管法兰加工步骤：
1.1 方法兰由四根角钢组焊而成，划线下料时应注意使焊成后的法兰内径不能小于风管的外经，用型钢切割机按线切断。
1.2 下料调直后放在冲床上冲击铆钉孔及螺栓孔、孔距不应大于150mm。如采用8501阻燃密封胶条做垫料时，螺栓孔距可适当增大，但不得超过300mm。
1.3 冲孔后的角钢放在焊接平台上进行焊接，焊接时按各规格模具卡紧。
1.4 矩形法兰用料规格应符合表5的规定。注：矩形法兰的四角应设置螺孔。
矩形风管大边长 (mm) 法兰用料规格 (mm)
≤630 25×3
800～1250 30×4
1600～2500 40×4
3000～4000 50×5

(2) 圆形法兰加工步骤：
2.1 先将整根角钢或扁钢放在冷煨法兰卷圆机上按所需法兰直径调整机械的可调零件，卷成螺旋形状后取下。
2.2 将卷好后的型钢画线割开，逐个放在平台上找平找正。
2.3 调整的各支法兰进行焊接、冲孔。
2.4 圆法兰用料规格应符合表6的规定。
表6 圆 形 风 管 法 兰
圆形风管直径(mm) 法兰用料规格扁钢(mm)角钢(mm)
≤140 -20×4
150～280 -25×4
300～500 25×3
530～1250 30×4
1320～2000 40×4
(3) 无法兰加工：
无法兰连接风管的接口应采用机械加工，尺寸应正确、形状应规则，接口处应严密。无法兰矩形风管接口处的四角应有固定措施。风管无法兰连接可采用承插、插条、薄钢板法兰弹簧夹等形式，详见表7、8、9。

圆形风管无法兰连接形式 表7
无法兰形式 附件板厚 接口要求 使用范围 备注
承插连接 插入深度大于30mm， 有密封措施 低压风管直径 <700mm 带加强筋承插 插入深度大于20mm， 有密封措施 中、低 压风管 角钢加固承插 插入深度大于20mm， 有密封措施 中、低 压风管 芯管连接 插入深度大于20mm， 有密封措施 中、低 压风管 立筋抱箍连接 四角加90°贴角、并 固定 中、低 压风管 抱箍连接 中、低 压风管宽≥ 100mm
常用矩形风管无法兰连接形式 表8
无法兰形式 附件板厚不小于(mm) 转角要求 使用范围 备注
S型插条 立面插条两端压到两平面各20mm左右低压风管单独使用必须 有固定措施
C型 插条 立面插条两 端压到两平 面各20mm左右 中、低压风管
四角加90° 平板条固定 中、低 压风管
四角加90° 贴角，并固定 中、低 压风管
四角加90° 贴角、并固定 中、低 压风管
四角加90° 贴角 高、中、 低压风管 薄钢 板尘 兰弹 簧夹 四角加90° 贴角 高、中、 低压风管
四角两端固定 低压 风管 采用此法连接时，风管大边尺寸不得大于630mm
四角加90° 角并固定 低压风管

圆形风管芯管连接 表9
直径 芯管长度 自攻螺丝或抽芯铆钉数量×外径允许偏差 (mm)
D (mm) l (mm) (个) 圆管芯管
120 60 3×2
300 80 4×2
400 100 4×2
700 100 6×2
900 100 8×2
1000 100 8×2
(4) 不锈钢、铝板风管法兰用料规格应符合表10的规定。
表10 法兰用料规格（mm）
圆、矩形不锈钢风管 ≤280 320～560 630～1000 1120～2000
-25×4 -30×4 -35×4 -40×4
圆、矩形铝板风管 ≤280 320～560 630～1000 1120～2000 2000～ L30×4 L35×4 L40×4 -30×6 -35×8 -40×10 -40×12
在风管内铆法兰腰箍冲眼时，管外配合人员面部要避开冲孔。
14 矩形风管边长大于或等于630mm和保温风管边长大于或等于800 m m，其管段长度在1200mm以上时均应采取加固措施。边长小于或等于800mm的风管，宜采用楞筋、楞线的方法加固。
中、高压风管的管段长度大于1200mm时，应采用加固框的形式加固。
高压风管的单咬口缝应有加强措施。
风管的板材厚度大于或等于2mm时，加固措施的范围可适当放宽。
15 风管与法兰组合成形时，风管与扁钢法兰可用翻边连接；与角钢法兰连接时，风管壁厚小于或等于1.5mm可采用翻边柳接。风管壁厚大于1.5mm可采用翻边点焊和沿风管管口周边满焊，点焊时法兰与管壁外表面贴合；满焊时法兰应伸出风管管口4～5mm。
16 风管与法兰铆接前先进行技术质量复核，合格后将法兰套在风管上，管端留出10mm左右翻边量，管析方线与法兰平面应垂直，然后使用液压铆钉钳或手动夹眼钳用铆钉将风管与法兰铆固，并留出四周翻边。
17 翻边应平整，不应遮住螺孔，四角应铲平，不应出现豁口，以免漏风。
18 风管与小部件（嘴子、短支管等）连接处、三通、四通分支处要严密、缝隙处应利用锡焊或密封胶堵严以免漏风。使用锡焊、熔锡时踢液不许着水，防止飞溅伤人，盐酸要妥善保管。
19 风管喷漆防腐不应在低温（低于+5℃）和潮湿（相对湿度不大于80%）的环境下进行，喷漆前应清除表面灰尘、污垢与锈斑并保持干燥。喷漆时应使漆膜均匀，不得有堆积、漏涂、皱纹、气泡及混色等缺陷。普通钢板在压口时必须先喷一道防锈漆，保证咬缝内不易生锈。
20 薄钢板的防腐油漆如设计无要求，可参照表11的规定执行。
表11 薄钢板油漆
序号 风管所输送的气体 介质 油漆 类别 油漆遍数
1 不含有灰尘且温度不高于70℃的空气 内表面涂防锈底漆 外表面涂防锈底漆 外表面涂面漆 (调和漆等) 2 1 2
2 不含有灰尘且温度不高于70℃的空气 内、外表面各涂耐热漆 2
3 含有粉尘或粉屑空气 内表面涂防锈底漆 外表面涂防锈底漆 外表面涂面漆 1 1 2
4 含有腐蚀性介质的空气 内外表面涂耐酸底漆 内外表面涂耐酸面漆 ≥2 ≥2
注：需保温的风管外表面不涂粘结剂时，宜涂防锈漆二遍。
21 风管成品检验后应按图中主干管、支管系统的顺序写出连接号码及工程简名，合理堆放码好，等待运输出厂。
四、 质量标准
4.1 保证项目：
4.1.1 风管的规格、尺寸必须符合设计要求。
检验方法：尺量和观察检查。
4.1.2 风管咬缝必须紧密、宽度均匀、无孔洞半咬口和胀裂等缺陷。直管纵向咬缝应错开。
检验方法：观察检查。
4.1.3 风管焊缝严禁有烧穿、漏焊和裂纹等缺陷，纵向焊缝必须错开。
检验方法：观察检查。
4.2 基本项目：
4.2.1 风管外观质量应达到折角平直，圆弧均匀，两端面平行，无翘角。表面凹凸不大于5mm；风管与法兰连接牢固，翻边平整，宽度不大于6mm，紧贴法兰。
检验方法：拉线、尺量和观察检查。
4.2.2 风管法兰孔距应符合设计要求和施工规范的规定，焊接应牢固，焊缝处不设置螺孔。螺孔具备互换性。
检验方法：尺量和观察检查。
4.2.3 风管加固应牢固可靠、整齐，间距适宜，均匀对称。
检验方法：观察和手扳方法检查。
4.2.4 不锈钢板、铝板风管表面应无刻痕、划痕、凹穴等缺陷。复合钢板风管表面无损伤。
检验方法：观察检查。
4.2.5 铁皮插条法兰宽窄要一致，插入两管端后应牢固可靠。
检验方法：观察检查。
五、 成品保护
5.1 要保持镀锌钢板表面光滑洁净，放在宽敞干燥的隔潮木头垫架上，叠放整齐。
5.2 不锈钢板、铝板要立靠在木架上、不要平迭，以免拖动时刮伤表面。下料时应使用不产生划痕的画线工具，操作时应使用木锤或有胶皮套的锤子，不得使用铁锤，以免落锤点产生锈斑。
5.3 法兰用料分类理顺码放，露天放置应采取防雨、雪措施、减少生锈现象。
5.4 风管成品应码放在平整，无积水，宽敞的场地，不与其它材料，设备等混放在一起，并有防雨、雪措施。码放时应按系统编号，整齐、合理，便于装运。
5.5 风管搬运装卸应轻拿轻放、防止损坏成品。
六、 应注意的质量问题
6.1 金属风管制作时易产生的质量问题和防止措施参照表12。
表12 风管制作易产生质量问题及防止措施
序号 常产生的质量问题 防治措施
1 铆钉脱落 增强责任心，铆后检查 按工艺正确操作 加长铆钉 2 风管法兰连接不方 用方尺找正使法兰与直管棱垂直管口四边翻边量宽 度一致
3 法兰翻边四角漏风 管片压口前要倒角；咬口重叠处翻边时铲平；四角不应出现豁口
4 管件连接孔洞 出现孔洞用焊锡或密封胶堵严
5 风管大边上下有不同程度下沉，两侧面小边稍向外凸出，有明显变形 按《规范》选用钢板厚度， 咬口形式的采用应根据系统功能按《规范》进行加固
6 矩形风管扭曲、翘角 正确下料 板料咬口预留尺寸必须正确，保证咬口宽度一致
7 矩形弯头、圆形弯头角度不准确 正确展开下料
8 圆形风管不同心 圆形三通角度不准、咬合不严 正确展开下料 七、 质量记录
7.1 预检工程检查记录单。
7.2 金属风管制作分项工程质量检验评定表。
风管及部件制作工艺表准
1 范围
本工艺标准适用于各类金属风口、风阀、罩类、风帽及柔性管等部件制作工程。
2 施工准备
2.1 材料要求及主要机具：
2.1.1 各种材料应具有出厂合格证明书或质量鉴定文件。
2.1.2 除上述文件外，应进行外观检查，各种板材表面应平整，厚度均匀，无明显伤痕，并不得有裂纹、锈蚀等质量缺陷，型材应等型、均匀、无裂纹及严重锈蚀等情况。
2.1.3 其它材料不能因其本身缺陷而影响或降低产品的质量或使用效果。
2.1.4 剪板机、折方机、咬口机、冲床、电焊机、点焊机、亚弧焊机、车床、台钻、型材切割机、空压机及喷漆设备、手动、电动液压铆钉钳、电动拉铆枪和直尺、方尺、划规、划针、铁锤、木锤、洋冲、扳手、螺丝刀、钢丝钳、钢卷尺及专用冲压模具、工装等。
2.2 作业条件；
2.2.1 应具备有宽敞、明亮、地面平整、洁净的厂房。
2.2.2 作业地点要有满足加工工艺要求的机具设备、相应的电源，安全防护装置及消防器材。
2.2.3 各种风管部件均应按国家有关标准设计图纸制作，并有施工员书面的技术、质量、安全交底和施工预算。
3 操作工艺
3.1 风口工艺流程：
外框下料→(专用模具)成形
叶片下料→(专用模具)成形
组装→焊接→表面处理→机加件及其它零部件加工→成品→检验→出厂 3.2 领料：风口的制作应按其类型、规格、使用要求选用不同的材料制作。
3.3 下料、成型：
3.3.1 风口的部件下料及成形应使用专用模具完成。
3.3.2 铝制风口所需材料应为型材，其下料成形除应使用专用模具外，还应配备有专用的铝材切割机具。
3.4 组装：
3.4.1 风口的部件成形后组装，应有专用的工装，以保证产品质量。产品组装后，应进行检验。
3.4.2 风管表面应平整，与设计尺寸的允许偏差不应大于2mm，矩形风口两对角线之差不应大于3mm；圆形风口任意两正交直径的允许偏差不应大于2mm。
3.4.3 风口的转动调节部分应灵活，叶片应平直，同边框不得碰撞。
3.4.4 插板式及活动蓖板式风口，其插板、蓖板应平整，边缘光滑，拉动灵活。活动蓖板式风口组装后应能达到安全开召和闭合。
3.4.5 百叶风口的叶片间距应均匀，两端轴的中心应在同一直线上。手动式风口叶片与边框铆接应松紧适当。
3.4.6 散流器的扩散环和调节环应同轴，轴向间距分布应均匀。
3.4.7 孔板式风口，孔口不得有毛刺，孔径和孔距应符合设计要求。
3.4.8 旋转式风口，活动件应轻便灵活。
3.4.9 球形风口内外球面间的配合应松紧适度，转动自如，风量调节片应能有效地调节风量。
3.4.10 风口活动部分，如轴、轴套的配合等，应松紧适宜，并应在装配完成后加注润滑油。
3.5 焊接：
3.5.1 钢制风口组装后的焊接可根据不同材料，选择气焊或电焊的焊接方式。铝制风口应采用亚弧焊接。
3.5.2 焊接均应在非装饰面处进行，不得对装饰面外观产生不良影响。
3.5.3 焊接完成后，应对风口进行一次调整。
3.6 表面处理：
3.6.1 风口的表面处理，应满足设计及使用要求，可根据不同材料选择如喷漆、喷塑、氧化等方式。
3.6.2 如风口规格较大，应在适当部位对叶片及外框采取加固补强措施。
3.7 风阀工艺流程：
外框下料 成形
领料 叶片下料 成形
焊接组装→检验调整→喷漆→机加件及其它零部件加工→装配执行机构→成品→检验→出厂
3.8 领料：
风阀制作所需材料应根据不同类型严格选用。
3.9 下料、成型：
外框及叶片下料应使用机械完成，成型应尽量采用专用模具。
3.10 零部件加工：
风阀内的转动部件应采用有色金属制作，以防锈蚀。
3.11 焊接组装：
3.11.1 外框焊接可采用电焊或气焊方式，并保证使其焊接变形控制在最小限度。
3.11.2 风阀组装应按照规定的程序进行，阀门的制作应车间，调节和制动装置应准确、灵活、可靠，并标明阀门的启闭方向。
3.11.3 多叶片风阀叶片应贴合严密，间距均匀，搭接一致。
3.11.4 止回阀阀轴必须灵活，阀板关闭严密，转动轴采用不易锈蚀的材料制作。
3.11.5 防火阀制作所需钢材厚度不得小于2mm，转动部件有任何时候都应转动灵活。易熔片应为批准的并检验合格的正规产品，其熔点温度的允许偏差为-2℃。
3.12 风阀组装完成后应进行调整和检验，并根据要求进行防腐处理。
3.13 若风阀规格过大，可将其割成若干个小规格的阀门制作。
3.14 防火阀在阀体制作完成后要加装执行机构并逐台进行检验。
3.15 罩类工艺流程：
领料 → 下料 → 成型 → 组装 → 成品 → 检验 → 出厂 3.16 领料：罩类部件根据不同要求可选用普通钢板、镀锌钢板、不锈钢板及聚氯乙烯板等材料制作。
3.17 下料：根据不同的罩类型式放样后下料，并尽量采用机械加工形式。
3.18 成型、组装：
3.18.1 罩类部件的组装根据所用材料及使用要求，可采用咬接、焊接等方式，其方法及要求详见风管制作部分。
3.18.2 用于排出蒸汽或其它潮湿气体的伞形罩，应在胃口内边采取排除凝结液体的措施。
3.18.3 排气罩的扩散角不应大于60°。
3.18.4 如有要求，在罩类中还应加有调节阀、自动报警、自动灭火、过滤、集油装置及设备。
3.19 成品检验：
罩类制作尺寸应准确，连接处应牢固，其外壳不应有尖锐的边缘。
3.20 风帽工艺流程：
领料 → 下料 → 成型 → 组装 → 成品 → 检验 → 出厂 3.21 风帽的制作应严格按照国标要求进行。
3.22 风帽制作可采用镀锌钢板、普通钢板及其它适宜的材料。
3.23 风帽的形状应规整、旋转风帽重心应平衡。
3.24 风帽的下料、成形、组装等工序可参见风管制作部分。
3.25 柔性管工艺流程：领料→下料→缝制→成型→法兰组装
3.26 柔性管制作可选用人造革、帆布树脂玻璃布、软橡胶板、增强石棉布等材料。
3.27 柔性管的长度一般为150～250mm，不得做为变径管。
3.28 下料后缝制可采用机械或手工方式，但必须保证严密牢固。
3.29 如需防潮，帆布柔性管可刷帆布漆，不得涂刷油漆，防止失去弹性和伸缩性。
3.30 柔性管与法兰组装可采用钢板压条的方式，通过铆接使二者联合起来，铆钉间距为60～80mm。
3.31 柔性管不得出现扭曲现象，两侧法兰应平行。
4 质量标准
4.1 保证项目：
4.1.1 各类部件的规格、尺寸必须符合设计要求。
检验方法：尺量和观察检查。
4.1.2 防火阀必须关闭严密，转动部件必须采用耐腐蚀材料，外壳、阀板材料厚度严禁小于2mm。
检验方法：尺量、观察和操作检查。
