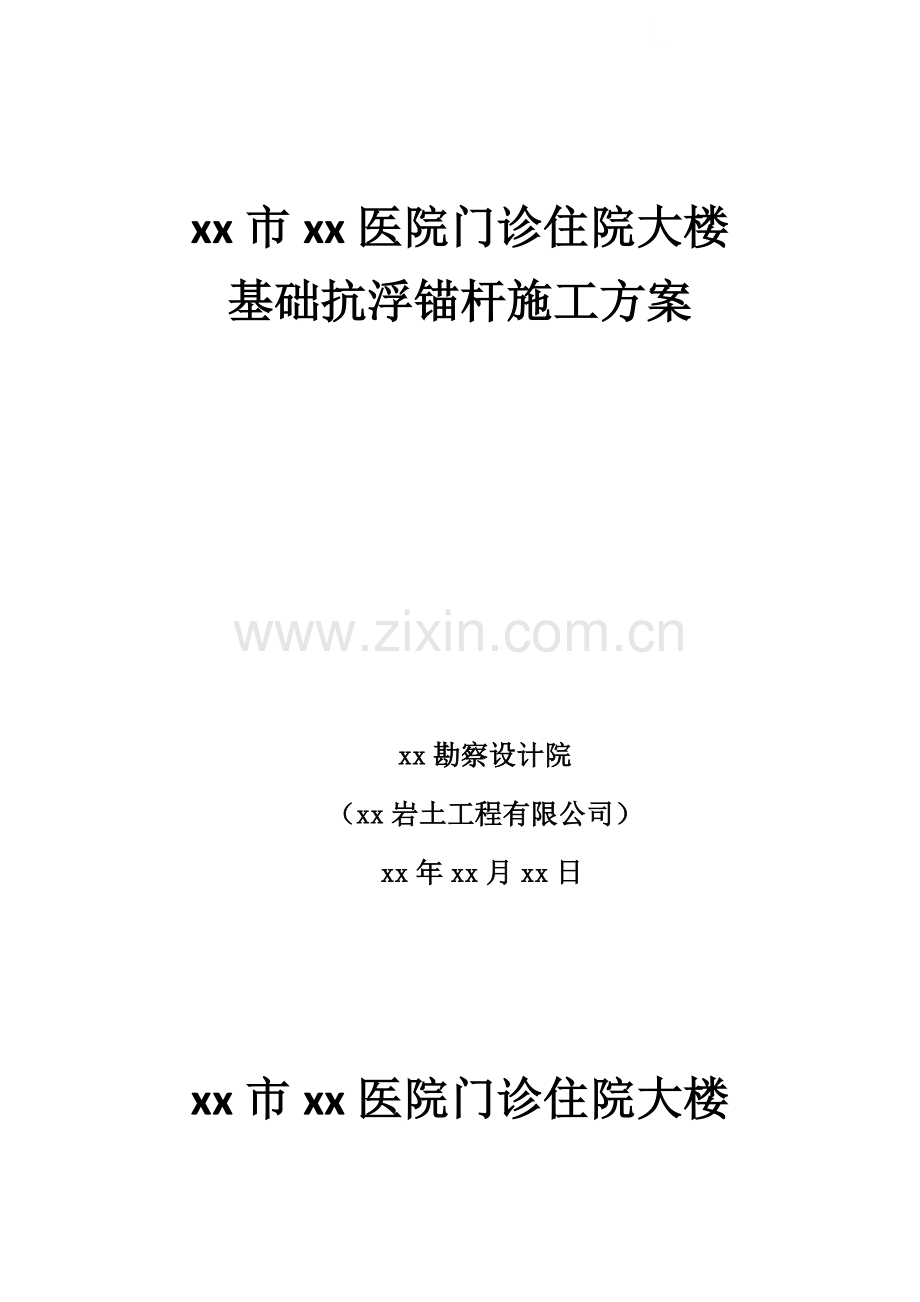

xx市xx医院门诊住院大楼
基础抗浮锚杆施工方案

xx勘察设计院
（xx岩土工程有限公司）
xx年xx月xx日

xx市xx医院门诊住院大楼

基础抗浮锚杆施工方案

总 经 理：
总工程师：
审 核：
项目负责人：
项目技术负责人：

xx勘察设计院
（xx岩土工程有限公司）
地 址：xx市xx路xx号 邮 编：
电 话： 传 真：
电子信箱：

目 录

1．工程概况
2．场地工程地质条件
3．编制依据
4．施工方法
5. 工艺流程
6. 主要机械设备
7. 施工组织机构及人员配备
8. 保证质量的关键点控制
9. 质量与安全施工保证措施
10. 应争预案体系
11. 锚杆验收检测

一. 工程概况
拟建的xx市xx医院门急诊、住院楼（一期）工程位于xx市xx路西三段6号。拟建物重要性等级为二级，场地等级及地基等级均为二级，岩土工程勘察等级为乙级。建筑物性质见表1.1。
建筑物性质一览表 表1.1
建筑物名 称
±0.00或设计地坪标高(m)
层数或高度(m)
结构
类型
按承载力或按变形设计
拟采用基础
型

式
尺

寸
埋
深
(m)
单位荷重(kPa)或总荷重(kN)
地下室或地下设备情况
门诊住院大楼
待定
26
框架
剪力墙
/
筏板基础
/
/
/
3层
地下室采用筏板基础设计.
二. 场地工程地质条件
2.1、区域地质构造
xx平原北起xx县，南至xx山，西抵xx山前，东达xx山。在大地构造体系上处于西部xx山构造带和东部xx山构造带之间。区内断裂构造和地震活动较微弱，历史上从未发生过强烈地震，地壳稳定。
2.2、场地位置及地形地貌
拟建场地位于xx市xx路西三段，地形较平坦，地面标高为507.46~508.34m，最大高差0.88m。地貌单元属xx江Ⅰ级阶地。
2.3、地层结构
在本次钻探所揭露的深度内，地层由第四系全新统人工填土层(Q4ml)和冲洪积层（Q4al+pl）构成覆盖层，基岩本次勘探未揭露。按地层沉积韵律从上至下分述为：
2.3.1第四系全新统人工填土层(Q4ml)
（1）杂填土：杂色，松散～稍密，稍湿，以建筑垃圾为主，底部夹薄层粉土。层厚2.00～3.60m。
2.3.2第四系全新统冲洪积层（Q4al+pl）
（2）中砂：灰黄～灰色，湿~饱和，松散，主要由长石、石英颗粒组成，含云母片及少量卵砾石，呈透镜体状分布于卵石层中。N120修正击数范围值1.35 -2.35击。层厚0.90～1.40m。
（3）卵石：灰～灰黄色，湿～饱和，卵石主要成分为花岗岩和变质岩，呈圆形～亚圆形，磨圆度较好，中等风化，卵石粒径多为2～8cm，少数达15cm以上，卵石含量50～80%，充填中砂。

根据其N120击数的变化规律，将其分为稍密卵石层、中密卵石层和密实卵石层四个亚层：
松散卵石（3-1）：以层状、透镜体分布，卵石含量50～55%。N120修正击数范围值2.30-4.50击，平均值为3.18击，层厚0.60～3.40m。
稍密卵石（3-2）：以层状、透镜体分布，卵石含量55～60%。N120修正击数范围值5.66-10.05击，平均值为6.67击，层厚0.80～3.90m。
中密卵石（3-3）：以层状、透镜体分布，卵石含量约60～65%。N120修正击数范围值7.30-10.89击，平均值为8.96击。层厚0.50～3.80m。
密实卵石（3-4）：以层状分布为主，卵石含量约65~75%。N120修正击数范围值≥10.86击，平均值为14.4击。本次勘察未揭穿。
以上各岩土层的分布详见《工程地质剖面图》。
2.4水文地质条件
场地内的地下水类型为孔隙潜水，砂、卵石层为含水层，主要由大气降水补给。勘察期间正值平水期，测得的地下水静止水位在5.60～5.70m ，即标高501.82～502.74m。结合xx地区区域地下水埋藏情况，场地内水位变化幅度为1.50～2.00m，含水层的综合渗透系数K值为2.89×10-4 m/s（25.0m/d）。
三. 编制依据
本工程抗浮锚杆施工编制依据。
（1）《xx市xx医院门诊住院大楼岩土工程勘察报告》；
（2）《xx市xx医院门诊住院大楼基础锚杆详图》；
（3）《建筑基坑支护技术规程》（JGJ120-99）；
（4）《锚杆喷射混凝土支护技术规范》 (GB50086-2001)；
（5）《土层锚杆设计与施工规范》 (CECS22:90)；
（6）《建筑基坑工程技术规范》 (YB9258-97)；
（7）《建筑地基基础工程施工质量验收规范》(GB50202－2002)；
（8）《混凝土结构工程施工质量验收规范》(GB50204－2002)；
（9）《建筑工程质量检验评定标准》（GB50300－2001）；
（10）《混凝土质量控制标准》（GB50164－92）；

（11）《施工现场临时用电安全技术规范》（GBJ46－88）；
（12）《建筑施工安全检查评分标准》（JGJ59－99）；
（13）《供水管井技术规范》（GB5296-99）；
（14）《建筑与市政降水工程技术规范》（JGJ/T111-9。
四、施工方法
采用MGJ-50专业锚杆钻机，以空压机驱动偏心潜孔锤跟套管钻进成孔，终孔提钻后在孔内置入用钢筋制作好的抗拉杆件，然后在钢筋周围填入砾石，最后拔除套管后压浆形成直径不小于150mm抗浮锚杆。
五、工艺流程
基坑开挖至基底标高——浇筑砼垫层（10cm，由第三方完成，也可放到抗浮锚杆施工后进行）——锚杆孔位测放——跟管钻进成孔至设计深度——清孔提钻——置入锚杆抗拉杆件——填入砾石——灌浆——基础底板防水、钢筋制安及砼施工（土建施工单位承担）。
1．由土建施工单位准确测放出拟设抗浮锚杆的各基础位置及地下室边墙中心线，我方据此确定锚孔位置并用标记。
2．采用MGJ-50型专业锚杆钻机，以0.75MPa高压风力驱动偏心潜孔锤跟φ127套管钻进至设计深度。
3．成孔完毕后，置入事先由钢筋及灌浆管制安成型的锚杆。钢筋采用规格φ25HRB400（III级）钢筋、抗拉强度设计值400N/mm2的钢筋。灌浆管采用φ20增强塑料或同规格铁管。
4．下杆后往孔内投入粒径5～10mm的砾石，然后灌注纯水泥浆，浆液水灰比1:1～0.5:1，灌浆压力0.5～1.0MPa，孔口溢浆后缓慢提升灌浆管，然后反复补浆，直至孔口浆体饱满无空洞。

六．主要机械设备
主要机械设备一览表
序号
技术装备名称
型号规格
数量
功率
1
锚杆钻机
MGJ-50型
2～3
20KW
2
引孔钻机
SH-30-2A型
2～3

3
空气压缩机
受力90H
1～2
55KW
4
注浆泵
BW160
1～2
18KW
5
电焊机
BY-250
1
11KW
6
切割机

1

7
配电设备

3

七、施工组织机构及人员配备
1、建立施工组织机构
xx院选派具有国家项目经理资质、多次承担过类似工程施工，懂技术、会管理、善经营、具有精品意识的项目经理任体工程项目经理，选派具有丰富施工经验，作风过硬的骨干人员组成项目经理部。
公司各职能部门按内部业务系统管理要求，重点加强对项目部业务系统的监督、指导、以确保合同的顺利实现。本工程采用项目法组织施工，公司领导负责工程的宏观管理，项目经理负责施工的具体管理。项目经理部下设工程组、技术组、后勤组等。
（1）项目经理部：由项目经理、工长及质量与安全检查员组成，对施工统一协调指挥，全权负责工程质量和安全，并负责施工管理、后勤保障工作。
（2）技术组：由工程技术人员及工长组成，负责施工技术、施工质量及工程质检，并根据场地地层变化及时进行设计变更，协助现场监理工程师检查工作。技术组配备专职质量安全员1名，负责施工质量安全监督、检查和验收。
（3）工程组：由施工技术人员、责任工长组成，负责整个工程现场施工工作。工程组下设钻孔、锚杆制安、灌浆三个小组。
（4）后勤组：负责施工材料供应、设备维修保养及施工人员的生活保障。具体人员安排如下：
项目部人员构成情况一览表
姓 名
职 务
职 称

项目经理
公司经理、高级工程师

技术负责人
工程师

技术员、质检员
助理工程师

测量负责
工程师

工 长
高级技师

安全员
助理工程师

资料员
助理工程师
2、本工程施工组织机构如下图所示
公司总经理

现场项目经理
成孔班班长

锚杆制安班班长

压浆班班长

质量与安全员

八．保证质量的关键点控制
为了保证每根抗浮锚杆达到设计抗拔力要求，施工中必须严格控制以下影响质量的关键点：
1．成孔深度必须大于或等于设计深度，当达到设计深度但其底部为砂层时应继续钻进穿过砂层并进入下部卵石层1.0m以上。
2．成孔孔径不得小于127mm，压浆后形成的锚固体直径应不小于150mm。
3．施工中应做好深度、孔径及孔底地层记录并及时交项目经理或技负责人签字确认。
九、质量与安全施工保证措施
xx院针对本工程施工工序多，场地狭小，质量要求高，施工安全隐患多及工期紧等特点，由院总工办专门负责施工质量及安全，严格按国家颁布的有关工程施工技术规范及技术要求施工。在施工过程中，我部认真接受业主和监理公司的监督和指导，以严格的管理方式和可靠的技术保证使工程达到优质、高效、安全。其具体措施如下。
1．质量管理措施
（1）开工前将工程设计方案及施工组织设计，按xx院有关技术规定进行审核、审定，并送交具有资质的专业审图机构审查批准。
（2）由项目技术负责人进行技术把关，由项目经理及各岗位人员组成质量控制小组，共同进行质量管理。
（3）认真贯彻各项管理制度，开工前要落实各级人员岗位责任制，作好技术交底，施工中随时检查执行情况。施工结束后，认真进行工程质量检验和评定，作好技术档案管理工作。

（4）在施工过程中，对整个工程的各个工序进行全面质量监控，保证各工序的施工质量满足设计要求的规范规定，对于不合格的工序，下道工序气绝接收，并向项目经理汇报，直到满足要求为止。
（5）各工序负责人必须认真做好本工序施工中的计量和记录工作。
（6）做好原如资料的收集整理工作，对出现的问题会同有关人员及时处理。
（7）作好材质检查和验收工作。钢筋和水泥必须有质保书和材料检验报告方能使用，石料须符合有关质量要求。把好现场进料质量验收关，对不合格的产品坚决予以退回。
2．工程施工全过程的质量控制
（1）事前指导与质量控制
请设计人员对施工图纸进行技术交底，组织员工熟悉施工组织方案，掌握施工技术和工程质量有关键控制点：对所用于本工程的设备进行检验；选定原材料，进行相应的有关试验，并获监理工程师的批准。
（2）施工过程中质量监督控制
建立工程签证制度，各工序开工前，技术部向作业队进行现场技术交底。每一工序完成后，前后工序作业班组联合检查合格以后方可移交下道工序施工并签名，经由总工办检查、验收合格并报甲方及监理工程师检查合格签证后，方可进入下一道施工。同时，在施工过程中，总工办不定期对工程质量进行抽查，且实行全过程的监督，一经发现不合格处坚决进行返工，使各工序质量得到有效控制。
（3）及时总结经验教训，加强信息反馈，保证质量管理有条不紊地良性循环。

10.安全生产措施及文明施工措施
10.1高度重视安全生产，严格贯彻国家有关安全生产的政策、法规，严格执行安全生产操作规程，设专人负责安全生产，杜绝重大人身、机具事故。
10.2施工时设专职安全员，严格执行有关安全法规和安全操作规程。
10.3对基坑运行情况实施动态检查，以便在出现险情时采取有效的补救措施。
10.4所有作业人员必须按各自岗位的安全操作规程作业。
10.5自觉接受甲方及监理单位的安全检查。
10.6进入施工现场的人员均须配戴安全帽，不准穿拖鞋。
10.7建筑材料按指定地点分类集中堆放。
10.8临建搭设做到正规化、标准化，场地周围临设或堆放的材料不得影响附近原有建筑物和过往行人的安全。
10.9禁止现场施工人员打架斗殴，严禁随地大小便，保持现场卫生。
10.10禁止私接电源和使用电炉，禁止在民工宿舍吸烟和使用明火。
10.11收集气象资料，如遇有大雨、大风的预报，应会同有关单位及时采取相应的防范措施，防止事故发生。
11.文明施工保证措施
11.1现场一切人员（施工、管理人员）必须配戴生产标示的安全帽，不准穿拖鞋和赤脚。
11.2做好防噪措施，避免夜间施工扰民。
11.3材料按指定位置分类集中堆放，并标示品名、规格和用途等。
11.4临时设施搭设应正规化、标准化，场地周围临时设施或堆放材料不得影响附近原有建筑和过路行人的安全。
11.5做好现场安全保卫工作，闲杂人员严禁进入施工现场，作好防火防盗工作，防止意外伤害。
11.6进出现场的车辆需清洗干净后才能驶出施工现场，不带尘土进入城市干道。

十、应急预案体系
针对本工程抗浮锚杆施工的特点，xx院首先对施工人员的安全规程教育，严格按安全技术操作规程执行；其次在施工过程中进行质量监督控制，及时总结盟经验教训，加强信息反馈，保证质量管理有条不紊地良性循环。
若在施工的过程中，发现问题和隐患，立即整改，确保安全施工，坚持经常性的安全检查，及时发现和消除隐患，把事故消灭在发生之前，如发生重大伤亡事故要保护好现场，按报告程序及时上报，并积极协助有关部门调查、分析和处理，同时认真吸取事故教训，杜绝同类事故重复发生。
在本工程施工过程中建立应急小组，若发生安全事故，由场地现场的工长为总负责，下设的安全员，质检员配合工长处理安全事故，工长保护好现场，由安全员负责上报，并积极协助有前部门的调查处理，见组织体系表。
现场总负责（工长）

指挥、协调现场

技术
员

安全员

上级主管部门
十一、锚杆验收检测
1．按《建筑地基基础设计规范》（GB50007-2002），《建筑地基基础工程施工验收规范》（GB50502-2002）要求，检测试验的最大加载量为：1.1×0.69·As·fy。
2．抗拔试验变形要求按《建筑地基基础设计规范》（GB50007-2002），中X.0.4要求执行。
3．根据《建筑地基基础设计规范》（GB50007-2002）第10.1.10条规定抗浮锚杆完成后应进行抗拔力检验，检验数量不得少于锚杆总数的5%。
4．锚杆施工完成后，待锚杆水泥强度达到70%以后才能进行预应张拉锁定，张拉锁定值为抗拔设计值的65%。
5．抗浮锚杆与基础连续处的防水处理措施由土建设计单位确定。
8.3施工进度计划
锚杆施工需要14天工期，锚杆施工在土方开挖完后进行。

施工计划进度表

1
2
3
4
5
6
7
8
9
10
11
12
13
14
锚杆孔位测放

钻进成孔

灌浆

xx市xx医院门诊住院大楼
基础抗浮锚杆施工报价

一、 锚杆每米单价：258元/米
预计总米数为：2137.5米
预计锚杆施工费用为：551475.00元
二．检测单价：800元/根
检测总根数：9根
检测费用：7200.00元
三．总费用：558675.00元，大写（伍拾伍万捌仟陆佰柒拾伍）

xx勘察设计院
（xx岩土工程有限公司）
xx年xx月xx日
