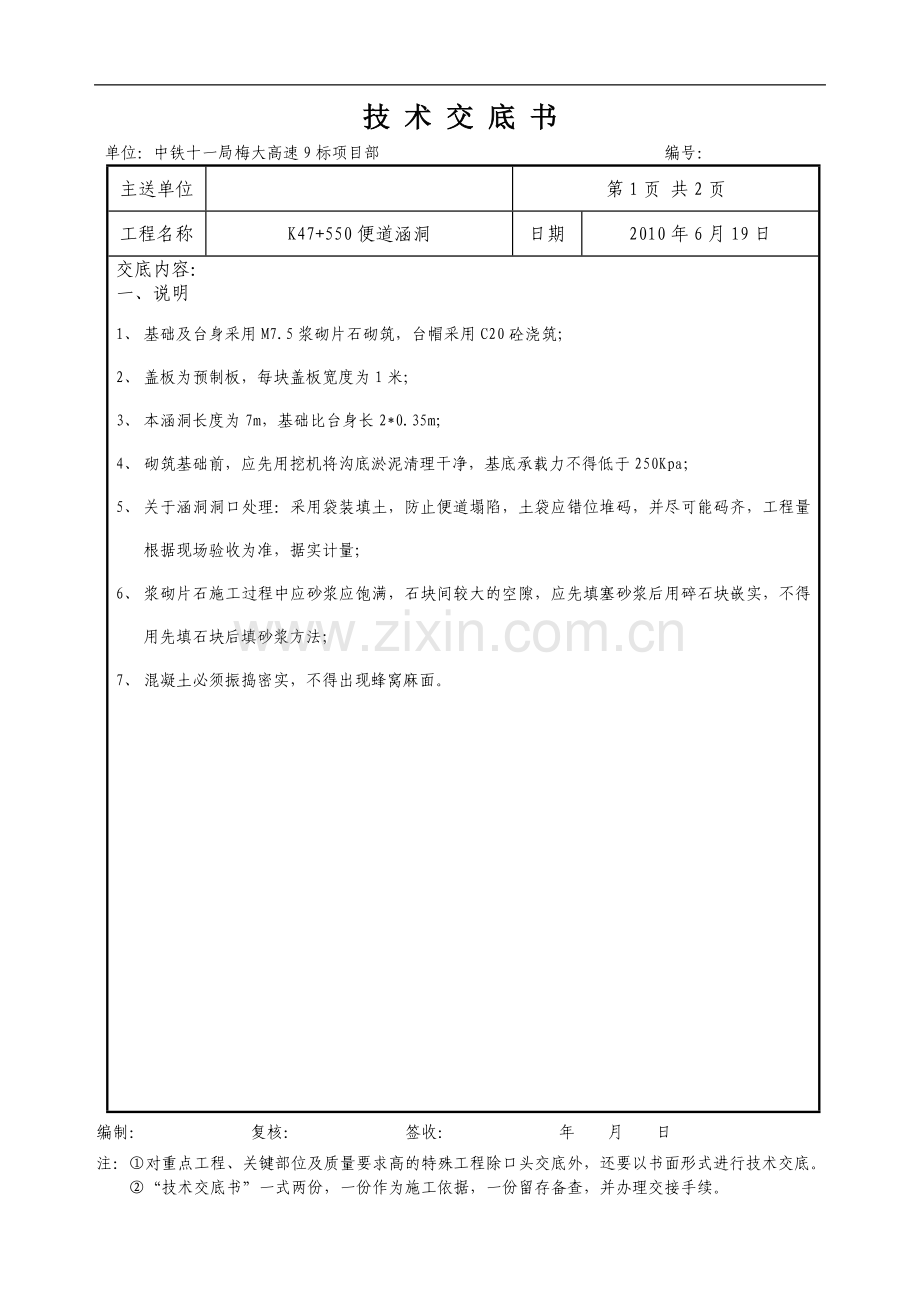

技 术 交 底 书
单位：中铁十一局梅大高速9标项目部 编号：
主送单位

第1页 共2页
工程名称
K47+550便道涵洞
日期
2010年6月19日
交底内容：
一、说明
1、 基础及台身采用M7.5浆砌片石砌筑，台帽采用C20砼浇筑；
2、 盖板为预制板，每块盖板宽度为1米；
3、 本涵洞长度为7m，基础比台身长2*0.35m；
4、 砌筑基础前，应先用挖机将沟底淤泥清理干净，基底承载力不得低于250Kpa；
5、 关于涵洞洞口处理：采用袋装填土，防止便道塌陷，土袋应错位堆码，并尽可能码齐，工程量根据现场验收为准，据实计量；
6、 浆砌片石施工过程中应砂浆应饱满，石块间较大的空隙，应先填塞砂浆后用碎石块嵌实，不得用先填石块后填砂浆方法；
7、 混凝土必须振捣密实，不得出现蜂窝麻面。
编制： 复核： 签收： 年 月 日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
技 术 交 底 书
单位：中铁十一局梅大高速9标项目部 编号：
主送单位

第2页 共2页
工程名称
K47+550便道涵洞
日期
2010年6月19日
交底内容：
二、洞身断面图

三、台帽钢筋布置图

注：图中尺寸均以厘米计。
编制： 复核： 签收： 年 月 日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
