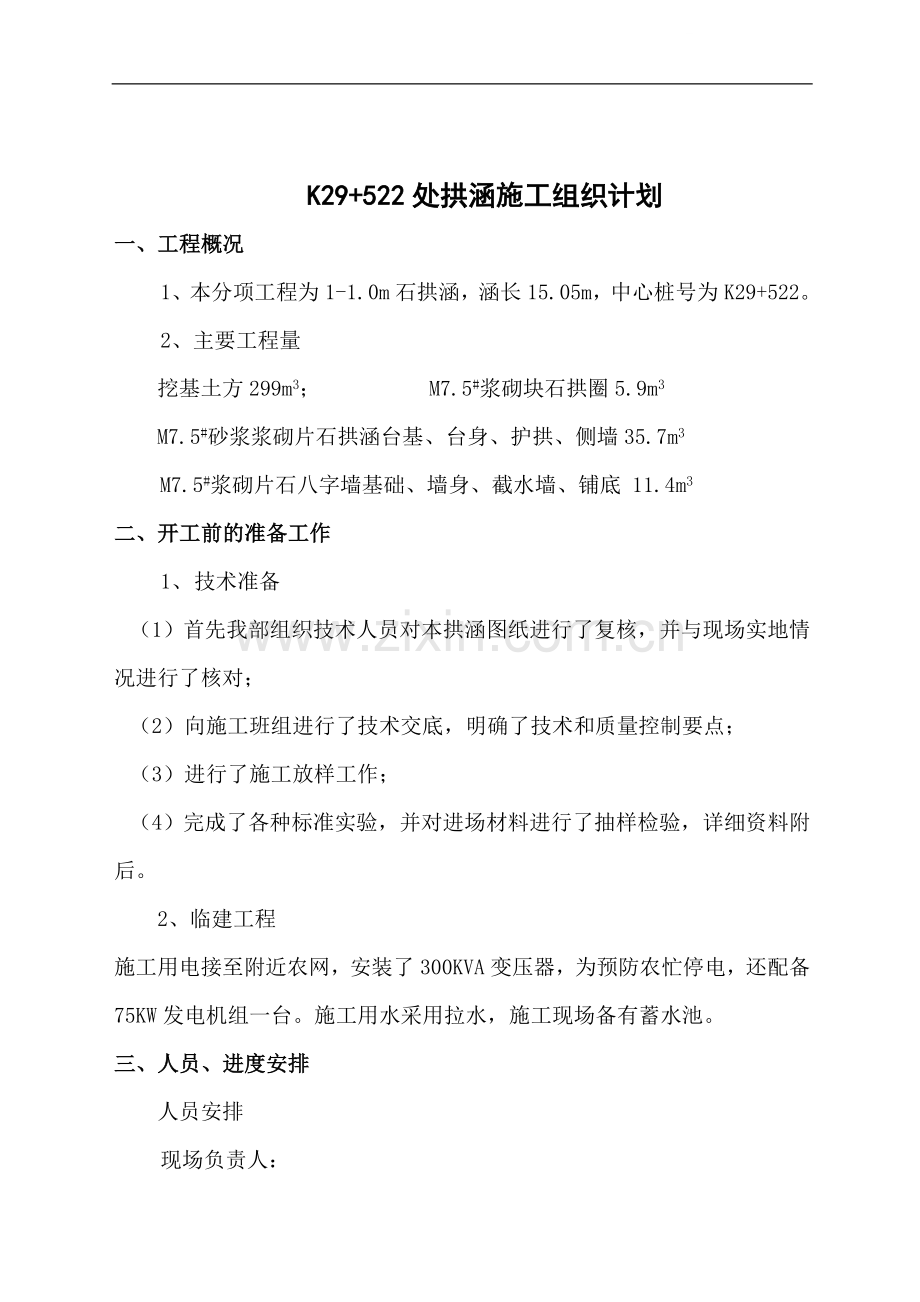

K29+522处拱涵施工组织计划
一、工程概况
1、本分项工程为1-1.0m石拱涵，涵长15.05m，中心桩号为K29+522。
2、主要工程量
挖基土方299m3； M7.5#浆砌块石拱圈5.9m3
M7.5#砂浆浆砌片石拱涵台基、台身、护拱、侧墙35.7m3
M7.5#浆砌片石八字墙基础、墙身、截水墙、铺底 11.4m3
二、开工前的准备工作
1、 技术准备
（1）首先我部组织技术人员对本拱涵图纸进行了复核，并与现场实地情况进行了核对；
（2）向施工班组进行了技术交底，明确了技术和质量控制要点；
（3）进行了施工放样工作；
（4）完成了各种标准实验，并对进场材料进行了抽样检验，详细资料附后。
2、临建工程
施工用电接至附近农网，安装了300KVA变压器，为预防农忙停电，还配备75KW发电机组一台。施工用水采用拉水，施工现场备有蓄水池。
三、人员、进度安排
人员安排
现场负责人：

技 术 员：
试 验 员：
质 检 员：
劳 力： 现进场40人，可根据施工需要随时调整。
进度安排
本分项工程计划 3月19日开工，5月30日完工。
四、施工方案
1、开挖基坑
挖掘机开挖，人工整修。
本涵洞设计地基承载力不得小于250Kpa，该石拱涵位于石方地段，地基承载力满足设计要求。
2、基础及台身砌筑
(1)基础及台身均采用M7.5#浆砌片石砌筑。
(2)采用由晋城市交通局路网改造中心试验室出具的7.5#砂浆配合比，工地结合现场计量器具换算出相应的施工配合比，在施工现场挂示砂浆配合比标识牌，并设专人负责配合比控制。
(3)材料
①工地所用原材料必须经检验合格后方可进场，且进场材料须与抽检材料一致，不合格材料坚决清除出场。
②材料堆放场地应规划有序，水泥应做好防水防潮工作。
③所用片石抗压强度不小于30Mpa，片石应具有两个大致平行的面，其
厚度不小于15cm，质量不小于30Kg。
④砂浆拌合采用中砂,水泥、水等材料要满足工程材料质量标准，并经试验室抽检合格后方可使用。
(4)砌筑要求
①砂浆采用机械拌合，远距离运输砂浆到现场后，应重新人工拌匀。砌筑现场堆放砂浆的场地应硬化或铺铁皮，严禁污染砂浆，存放时间大于2小时的砂浆禁止使用。
②砌筑所用表层片石应简易修整平整，多边形棱角宜大致棱成线，角多钝，砌筑时棱角尽可能咬合。
③片石必须分层砌筑，先坐浆后砌石，严禁堆砌，每2-3层为一工作层，每一个工作层水平缝应大致找平。各工作层竖缝应相互错缝大于10cm，不得贯通本工作层。
④砌筑时应先砌大后砌小，大面朝下，砌筑稳当，只动锤不支垫。较宽的缝隙应在砂浆中挤入适当的小石块填充，严禁单纯用砂浆或石块填满。每砌筑下一层前应及时清除前一层表面余渣，并洒水，严禁其它杂质留在砌筑层。
⑤砌体每砌完一工作班应及时养护，洒水覆盖养生时间为7-14d。养护期间严禁碰撞、振动和承重。养护宜安排在下午收班和上午开工前养护，高温天气砌筑时，应适当加大砂浆用水，并适时养护，保证砂浆充分凝固。
3、拱圈的砌筑
(1) 拱架及拱模
根据本处拱涵的跨径及工程量的特点，拟采用木拱架。木拱架的强度
和刚度应满足变形要求，拱架制作安装时，拱架尺寸和形状要符合设计要求，立柱位置准确且保持直立，各杆件连接头要紧密，支架基础要牢固，并特别注意其横向稳定性。拱架全部安装完成后，要全面检查，确保结构牢固可靠。
(2) 拱圈浇筑
① 砌筑拱圈时，应由两侧拱脚向拱顶对称地、水平地砌筑。
② 随时检查摸板位置，如有位移，及时矫正。
4、护拱
砌筑时要分层向上砌筑。浆砌要符合规范及设计要求。
5、洞口工程
洞口八字墙及截水墙铺底等要同洞身间设沉降缝隔开。砌筑要求同洞身。
6、台背回填
(1) 严格按设计文件及规范要求进行台背回填。
(2) 涵洞台背回填，要两侧对称均匀回填和压实，，回填材料采用透水性良好的砂砾或碎石土，小型夯实机具夯实。
(3)涵洞顶面填土厚度超过50cm时才可通过重型机械和重型汽车。
五、质量管理
1、 严格按照设计图纸及监理程序进行每一道工序的施工。
2、 试验室要按照技术规范及监理实施细则的有关规定，认真做好各项标准试验，用试验数据指导施工生产，确保施工质量。
3、 质检人员要对质量严格把关，作好每一道工序的自检记录，跟踪监控整个施工过程。

4、 施工过程中要虚心接受指挥部和监理人员的指令和监督，对施工中存在的问题及时进行处理，把质量隐患消灭在萌芽状态。
5、 成立质量管理机构，层层控制，确保质量。
组 长：
副组长：
成 员：
六、安全管理机构及保证措施
1、 安全管理机构
组 长：
副组长：
成 员：
2、 安全保证措施
a加强安全生产教育，提高员工的安全生产意识。
b电工、焊工、爆破工等特殊工种必须持证上岗，不得违规操作。
c工地修建的临时住房、架设的照明线路、库房，要配备足够的消防设施，防火、防水、防电、防爆炸。
d现场要特别注意用电安全。
七、 文明生产及环保措施
1、文明生产措施
a根据工地实际情况及该涵洞所处的地理位置合理布置现场，尽量减少耕地占用；
b施工区内道路通畅、平坦、整洁。构造物四周在施工期内保持清
洁，现场排水系统结合实际地形地貌确保时时通畅；
c在施工作业过程中，要经常对施工便道及施工现场等进行洒水，防止尘土飞扬；
d材料堆放成方，码放整齐，并标明材料型号及名称。
e构件分类、分型、分规格堆放整齐。
2、环保措施
a组织职工学习环保知识，加强环保意识。
b坚决贯彻各级政府制定的环保法规。
c强化环保管理，避免因扬尘、排污、噪声、材料漏失等对居民造成的损失。
d美化施工现场，保护农田系统，防止水土流失，使生态环境受损减小到最低程度。
e消除施工污染，场地废弃物、施工废水及时处理。工地垃圾及时
运往指定地点。
f施工过程中，将施工噪声控制到最低程度，确保当地居民的正常生活。

进场人员一览表

人员姓名
职务
人员姓名
职务
备注

项目经理

施工技术员

项目总工
劳 力
40人
已进场

项目副经理

工程部部长

工程部副部长

质检部部长

试验室主任

地协与安全部部长

进场机机械一览表

机械名称
单位
数量
机械名称
单位
数量
备注
装载机
台
1
砂浆搅拌机
台
1

75KW发电机
台
1
砼搅拌机
台
1

电焊机
台
1
卷扬机
台
1

弯曲机
台
1
起重机
辆
1

切割机
台
1
空压机
台
1

自动配料机
台
1

材料进场情况统计表

材料名称
规格
单位
设计用量
正进场数量
产地或厂家
备注
砂
中砂
m3
1018.2
814.6
河北邢台

钢筋
Φ20
t
5.72
5.72
长治钢铁集团

φ12
t
10.47
10.47
φ8
t
4.6
4.6
水泥
32.5
t
748.3
598.6
山西晋牌水泥

42.5
t
105.9
84.7
山化天脊水泥
碎石
10-20mm
10-30mm
t
1760.8
1408.6
北底石料场

片石

m3
386.5
309.2
白灰

m3
215
182

K32+160处拱涵施工组织计划
一、工程概况
1、本分项工程为1-1.0m石拱涵，涵长18.52m，中心桩号为K32+160。
2、主要工程量
挖基土方307m3； M7.5#浆砌块石拱圈9.1m3
M7.5#砂浆浆砌片石拱涵台基、台身、护拱、侧墙41.6m3
M7.5#浆砌片石八字墙基础、墙身、截水墙、铺底 16.8m3
二、开工前的准备工作
1、技术准备
（1）首先我部组织技术人员对本拱涵图纸进行了复核，并与现场实地情况进行了核对；
（2）向施工班组进行了技术交底，明确了技术和质量控制要点；
（3）进行了施工放样工作；
（4）完成了各种标准实验，并对进场材料进行了抽样检验，详细资料附后。
2、临建工程
施工用电接至附近农网，安装了300KVA变压器，为预防农忙停电，还配备75KW发电机组一台。施工用水采用拉水，施工现场备有蓄水池。
三、人员、进度安排
人员安排
现场负责人：

技 术 员：
试 验 员：
质 检 员：
劳 力： 现进场40人，可根据施工需要随时调整。
进度安排
本分项工程计划 3月19日开工，5月30日完工。
四、施工方案
1、开挖基坑
挖掘机开挖，人工整修。
本涵洞设计地基承载力不得小于250Kpa，该石拱涵位于石方地段，地基承载力满足设计要求。
2、基础及台身砌筑
(1)基础及台身均采用M7.5#浆砌片石砌筑。
(2)采用由晋城市交通局路网改造中心试验室出具的7.5#砂浆配合比，工地结合现场计量器具换算出相应的施工配合比，在施工现场挂示砂浆配合比标识牌，并设专人负责配合比控制。
(3)材料
①工地所用原材料必须经检验合格后方可进场，且进场材料须与抽检材料一致，不合格材料坚决清除出场。
②材料堆放场地应规划有序，水泥应做好防水防潮工作。
③所用片石抗压强度不小于30Mpa，片石应具有两个大致平行的面，其
厚度不小于15cm，质量不小于30Kg。
④砂浆拌合采用中砂,水泥、水等材料要满足工程材料质量标准，并经试验室抽检合格后方可使用。
(4)砌筑要求
①砂浆采用机械拌合，远距离运输砂浆到现场后，应重新人工拌匀。砌筑现场堆放砂浆的场地应硬化或铺铁皮，严禁污染砂浆，存放时间大于2小时的砂浆禁止使用。
②砌筑所用表层片石应简易修整平整，多边形棱角宜大致棱成线，角多钝，砌筑时棱角尽可能咬合。
③片石必须分层砌筑，先坐浆后砌石，严禁堆砌，每2-3层为一工作层，每一个工作层水平缝应大致找平。各工作层竖缝应相互错缝大于10cm，不得贯通本工作层。
④砌筑时应先砌大后砌小，大面朝下，砌筑稳当，只动锤不支垫。较宽的缝隙应在砂浆中挤入适当的小石块填充，严禁单纯用砂浆或石块填满。每砌筑下一层前应及时清除前一层表面余渣，并洒水，严禁其它杂质留在砌筑层。
⑤砌体每砌完一工作班应及时养护，洒水覆盖养生时间为7-14d。养护期间严禁碰撞、振动和承重。养护宜安排在下午收班和上午开工前养护，高温天气砌筑时，应适当加大砂浆用水，并适时养护，保证砂浆充分凝固。
3、拱圈的砌筑
（1）拱架及拱模
根据本处拱涵的跨径及工程量的特点，拟采用木拱架。木拱架的强度
和刚度应满足变形要求，拱架制作安装时，拱架尺寸和形状要符合设计要求，立柱位置准确且保持直立，各杆件连接头要紧密，支架基础要牢固，并特别注意其横向稳定性。拱架全部安装完成后，要全面检查，确保结构牢固可靠。
(2) 拱圈浇筑
①砌筑拱圈时，应由两侧拱脚向拱顶对称地、水平地砌筑。
②随时检查摸板位置，如有位移，及时矫正。
4、护拱
砌筑时要分层向上砌筑。浆砌要符合规范及设计要求。
5、洞口工程
洞口八字墙及截水墙铺底等要同洞身间设沉降缝隔开。砌筑要求同洞身。
6、台背回填
(1) 严格按设计文件及规范要求进行台背回填。
(2) 涵洞台背回填，要两侧对称均匀回填和压实，，回填材料采用透水性良好的砂砾或碎石土，小型夯实机具夯实。
(3)涵洞顶面填土厚度超过50cm时才可通过重型机械和重型汽车。
五、质量管理
1、严格按照设计图纸及监理程序进行每一道工序的施工。
2、试验室要按照技术规范及监理实施细则的有关规定，认真做好各项标准试验，用试验数据指导施工生产，确保施工质量。
3、质检人员要对质量严格把关，作好每一道工序的自检记录，跟踪监控整个施工过程。

4、施工过程中要虚心接受指挥部和监理人员的指令和监督，对施工中存在的问题及时进行处理，把质量隐患消灭在萌芽状态。
5、成立质量管理机构，层层控制，确保质量。
组 长：
副组长：
成 员：
六、安全管理机构及保证措施
1、安全管理机构
组 长：
副组长：
成 员：
2、安全保证措施
a加强安全生产教育，提高员工的安全生产意识。
b电工、焊工、爆破工等特殊工种必须持证上岗，不得违规操作。
c工地修建的临时住房、架设的照明线路、库房，要配备足够的消防设施，防火、防水、防电、防爆炸。
d现场要特别注意用电安全。
七、文明生产及环保措施
1、文明生产措施
a根据工地实际情况及该涵洞所处的地理位置合理布置现场，尽量减少耕地占用；
b施工区内道路通畅、平坦、整洁。构造物四周在施工期内保持清
洁，现场排水系统结合实际地形地貌确保时时通畅；
c在施工作业过程中，要经常对施工便道及施工现场等进行洒水，防止尘土飞扬；
d材料堆放成方，码放整齐，并标明材料型号及名称。
e构件分类、分型、分规格堆放整齐。
2、环保措施
a组织职工学习环保知识，加强环保意识。
b坚决贯彻各级政府制定的环保法规。
c强化环保管理，避免因扬尘、排污、噪声、材料漏失等对居民造成的损失。
d美化施工现场，保护农田系统，防止水土流失，使生态环境受损减小到最低程度。
e消除施工污染，场地废弃物、施工废水及时处理。工地垃圾及时
运往指定地点。
f施工过程中，将施工噪声控制到最低程度，确保当地居民的正常生活。

K33+920处拱涵施工组织计划
一、工程概况
1、本分项工程为1-1.0m石拱涵，涵长12.69m，中心桩号为K33+920。
2、主要工程量
挖基土方296m3； M7.5#浆砌块石拱圈7.8m3
M7.5#砂浆浆砌片石拱涵台基、台身、护拱、侧墙55m3
M7.5#浆砌片石八字墙基础、墙身、截水墙、铺底 18.9m3
二、开工前的准备工作
1、技术准备
（1）首先我部组织技术人员对本拱涵图纸进行了复核，并与现场实地情况进行了核对；
（2）向施工班组进行了技术交底，明确了技术和质量控制要点；
（3）进行了施工放样工作；
（4）完成了各种标准实验，并对进场材料进行了抽样检验，详细资料附后。
2、临建工程
施工用电接至附近农网，安装了300KVA变压器，为预防农忙停电，还配备75KW发电机组一台。施工用水采用拉水，施工现场备有蓄水池。
三、人员、进度安排
人员安排
现场负责人：
技 术 员：

试 验 员：
质 检 员：
劳 力： 现进场40人，可根据施工需要随时调整。
进度安排
本分项工程计划 3月19日开工，5月30日完工。
四、施工方案
1、开挖基坑
挖掘机开挖，人工整修。
本涵洞设计地基承载力不得小于250Kpa，该石拱涵位于石方地段，地基承载力满足设计要求。
2、基础及台身砌筑
(1)基础及台身均采用M7.5#浆砌片石砌筑。
(2)采用由晋城市交通局路网改造中心试验室出具的7.5#砂浆配合比，工地结合现场计量器具换算出相应的施工配合比，在施工现场挂示砂浆配合比标识牌，并设专人负责配合比控制。
(3)材料
①工地所用原材料必须经检验合格后方可进场，且进场材料须与抽检材料一致，不合格材料坚决清除出场。
②材料堆放场地应规划有序，水泥应做好防水防潮工作。
③所用片石抗压强度不小于30Mpa，片石应具有两个大致平行的面，其厚度不小于15cm，质量不小于30Kg。

④砂浆拌合采用中砂,水泥、水等材料要满足工程材料质量标准，并经试验室抽检合格后方可使用。
(4)砌筑要求
①砂浆采用机械拌合，远距离运输砂浆到现场后，应重新人工拌匀。砌筑现场堆放砂浆的场地应硬化或铺铁皮，严禁污染砂浆，存放时间大于2小时的砂浆禁止使用。
②砌筑所用表层片石应简易修整平整，多边形棱角宜大致棱成线，角多钝，砌筑时棱角尽可能咬合。
③片石必须分层砌筑，先坐浆后砌石，严禁堆砌，每2-3层为一工作层，每一个工作层水平缝应大致找平。各工作层竖缝应相互错缝大于10cm，不得贯通本工作层。
④砌筑时应先砌大后砌小，大面朝下，砌筑稳当，只动锤不支垫。较宽的缝隙应在砂浆中挤入适当的小石块填充，严禁单纯用砂浆或石块填满。每砌筑下一层前应及时清除前一层表面余渣，并洒水，严禁其它杂质留在砌筑层。
⑤砌体每砌完一工作班应及时养护，洒水覆盖养生时间为7-14d。养护期间严禁碰撞、振动和承重。养护宜安排在下午收班和上午开工前养护，高温天气砌筑时，应适当加大砂浆用水，并适时养护，保证砂浆充分凝固。
3、拱圈的砌筑
(1)拱架及拱模
根据本处拱涵的跨径及工程量的特点，拟采用木拱架。木拱架的强度和刚度应满足变形要求，拱架制作安装时，拱架尺寸和形状要符合设计要
求，立柱位置准确且保持直立，各杆件连接头要紧密，支架基础要牢固，并特别注意其横向稳定性。拱架全部安装完成后，要全面检查，确保结构牢固可靠。
(2) 拱圈浇筑
①砌筑拱圈时，应由两侧拱脚向拱顶对称地、水平地砌筑。
②随时检查摸板位置，如有位移，及时矫正。
4、护拱
砌筑时要分层向上砌筑。浆砌要符合规范及设计要求。
5、洞口工程
洞口八字墙及截水墙铺底等要同洞身间设沉降缝隔开。砌筑要求同洞身。
6、台背回填
(1) 严格按设计文件及规范要求进行台背回填。
(2) 涵洞台背回填，要两侧对称均匀回填和压实，，回填材料采用透水性良好的砂砾或碎石土，小型夯实机具夯实。
(3)涵洞顶面填土厚度超过50cm时才可通过重型机械和重型汽车。
五、质量管理
1、严格按照设计图纸及监理程序进行每一道工序的施工。
2、试验室要按照技术规范及监理实施细则的有关规定，认真做好各项标准试验，用试验数据指导施工生产，确保施工质量。
3、质检人员要对质量严格把关，作好每一道工序的自检记录，跟踪监控整个施工过程。
4、施工过程中要虚心接受指挥部和监理人员的指令和监督，对施工中
存在的问题及时进行处理，把质量隐患消灭在萌芽状态。
5、成立质量管理机构，层层控制，确保质量。
组 长：
副组长：
成 员：
六、安全管理机构及保证措施
1、安全管理机构
组 长：
副组长：
成 员：
2、安全保证措施
a加强安全生产教育，提高员工的安全生产意识。
b电工、焊工、爆破工等特殊工种必须持证上岗，不得违规操作。
c工地修建的临时住房、架设的照明线路、库房，要配备足够的消防设施，防火、防水、防电、防爆炸。
d现场要特别注意用电安全。
七、文明生产及环保措施
1、文明生产措施
a根据工地实际情况及该涵洞所处的地理位置合理布置现场，尽量减少耕地占用；
b施工区内道路通畅、平坦、整洁。构造物四周在施工期内保持清洁，现场排水系统结合实际地形地貌确保时时通畅；

c在施工作业过程中，要经常对施工便道及施工现场等进行洒水，防止尘土飞扬；
d材料堆放成方，码放整齐，并标明材料型号及名称。
e构件分类、分型、分规格堆放整齐。
2、环保措施
a组织职工学习环保知识，加强环保意识。
b坚决贯彻各级政府制定的环保法规。
c强化环保管理，避免因扬尘、排污、噪声、材料漏失等对居民造成的损失。
d美化施工现场，保护农田系统，防止水土流失，使生态环境受损减小到最低程度。
e消除施工污染，场地废弃物、施工废水及时处理。工地垃圾及时
运往指定地点。
f施工过程中，将施工噪声控制到最低程度，确保当地居民的正常生活。

K37+045处拱涵施工组织计划
一、工程概况
1、本分项工程为1-1.0m石拱涵，涵长20.36m，中心桩号为K37+045。
2、主要工程量
挖基土方311m3； M7.5#浆砌块石拱圈12.5m3
M7.5#砂浆浆砌片石拱涵台基、台身、护拱、侧墙87.4m3
M7.5#浆砌片石八字墙基础、墙身、截水墙、铺底 21.9m3
二、开工前的准备工作
1、技术准备
（1）首先我部组织技术人员对本拱涵图纸进行了复核，并与现场实地情况进行了核对；
（2）向施工班组进行了技术交底，明确了技术和质量控制要点；
（3）进行了施工放样工作；
（4）完成了各种标准实验，并对进场材料进行了抽样检验，详细资料附后。
2、临建工程
施工用电接至附近农网，安装了300KVA变压器，为预防农忙停电，还配备75KW发电机组一台。施工用水采用拉水，施工现场备有蓄水池。
三、人员、进度安排
人员安排
现场负责人：
技 术 员：

试 验 员：
质 检 员：
劳 力： 现进场40人，可根据施工需要随时调整。
进度安排
本分项工程计划 3月19日开工，5月30日完工。
四、施工方案
1、开挖基坑
挖掘机开挖，人工整修。
本涵洞设计地基承载力不得小于250Kpa，该石拱涵位于石方地段，地基承载力满足设计要求。
2、基础及台身砌筑
(1)基础及台身均采用M7.5#浆砌片石砌筑。
(2)采用由晋城市交通局路网改造中心试验室出具的7.5#砂浆配合比，工地结合现场计量器具换算出相应的施工配合比，在施工现场挂示砂浆配合比标识牌，并设专人负责配合比控制。
(3)材料
①工地所用原材料必须经检验合格后方可进场，且进场材料须与抽检材料一致，不合格材料坚决清除出场。
②材料堆放场地应规划有序，水泥应做好防水防潮工作。
③所用片石抗压强度不小于30Mpa，片石应具有两个大致平行的面，其厚度不小于15cm，质量不小于30Kg。

④砂浆拌合采用中砂,水泥、水等材料要满足工程材料质量标准，并经试验室抽检合格后方可使用。
(4)砌筑要求
①砂浆采用机械拌合，远距离运输砂浆到现场后，应重新人工拌匀。砌筑现场堆放砂浆的场地应硬化或铺铁皮，严禁污染砂浆，存放时间大于2小时的砂浆禁止使用。
②砌筑所用表层片石应简易修整平整，多边形棱角宜大致棱成线，角多钝，砌筑时棱角尽可能咬合。
③片石必须分层砌筑，先坐浆后砌石，严禁堆砌，每2-3层为一工作层，每一个工作层水平缝应大致找平。各工作层竖缝应相互错缝大于10cm，不得贯通本工作层。
④砌筑时应先砌大后砌小，大面朝下，砌筑稳当，只动锤不支垫。较宽的缝隙应在砂浆中挤入适当的小石块填充，严禁单纯用砂浆或石块填满。每砌筑下一层前应及时清除前一层表面余渣，并洒水，严禁其它杂质留在砌筑层。
⑤砌体每砌完一工作班应及时养护，洒水覆盖养生时间为7-14d。养护期间严禁碰撞、振动和承重。养护宜安排在下午收班和上午开工前养护，高温天气砌筑时，应适当加大砂浆用水，并适时养护，保证砂浆充分凝固。
3、拱圈的砌筑
（1）拱架及拱模
根据本处拱涵的跨径及工程量的特点，拟采用木拱架。木拱架的强度和刚度应满足变形要求，拱架制作安装时，拱架尺寸和形状要符合设计要
求，立柱位置准确且保持直立，各杆件连接头要紧密，支架基础要牢固，并特别注意其横向稳定性。拱架全部安装完成后，要全面检查，确保结构牢固可靠。
(2) 拱圈浇筑
①、砌筑拱圈时，应由两侧拱脚向拱顶对称地、水平地砌筑。
②、随时检查摸板位置，如有位移，及时矫正。
4、护拱
砌筑时要分层向上砌筑。浆砌要符合规范及设计要求。
5、洞口工程
洞口八字墙及截水墙铺底等要同洞身间设沉降缝隔开。砌筑要求同洞身。
6、台背回填
(1) 严格按设计文件及规范要求进行台背回填。
(2) 涵洞台背回填，要两侧对称均匀回填和压实，，回填材料采用透水性良好的砂砾或碎石土，小型夯实机具夯实。
(3)涵洞顶面填土厚度超过50cm时才可通过重型机械和重型汽车。
五、质量管理
1、严格按照设计图纸及监理程序进行每一道工序的施工。
2、试验室要按照技术规范及监理实施细则的有关规定，认真做好各项标准试验，用试验数据指导施工生产，确保施工质量。
3、质检人员要对质量严格把关，作好每一道工序的自检记录，跟踪监控整个施工过程。
4、施工过程中要虚心接受指挥部和监理人员的指令和监督，对施工
中存在的问题及时进行处理，把质量隐患消灭在萌芽状态。
5、成立质量管理机构，层层控制，确保质量。
组 长：
副组长：
成 员：
六、安全管理机构及保证措施
1、安全管理机构
组 长：
副组长：
成 员：
2、安全保证措施
a加强安全生产教育，提高员工的安全生产意识。
b电工、焊工、爆破工等特殊工种必须持证上岗，不得违规操作。
c工地修建的临时住房、架设的照明线路、库房，要配备足够的消防设施，防火、防水、防电、防爆炸。
d现场要特别注意用电安全。
七、文明生产及环保措施
1、文明生产措施
a根据工地实际情况及该涵洞所处的地理位置合理布置现场，尽量减少耕地占用；
b施工区内道路通畅、平坦、整洁。构造物四周在施工期内保持清洁，现场排水系统结合实际地形地貌确保时时通畅；

c在施工作业过程中，要经常对施工便道及施工现场等进行洒水，防止尘土飞扬；
d材料堆放成方，码放整齐，并标明材料型号及名称。
e构件分类、分型、分规格堆放整齐。
2、环保措施
a组织职工学习环保知识，加强环保意识。
b坚决贯彻各级政府制定的环保法规。
c强化环保管理，避免因扬尘、排污、噪声、材料漏失等对居民造成的损失。
d美化施工现场，保护农田系统，防止水土流失，使生态环境受损减小到最低程度。
e消除施工污染，场地废弃物、施工废水及时处理。工地垃圾及时
运往指定地点。
f施工过程中，将施工噪声控制到最低程度，确保当地居民的正常生活。

K39+160处拱涵施工组织计划
一、工程概况
1、本分项工程为1-1.0m石拱涵，涵长13.79m，中心桩号为K39+160。
2、主要工程量
挖基土方357m3； M7.5#浆砌块石拱圈8.4m3
M7.5#砂浆浆砌片石拱涵台基、台身、护拱、侧墙59.7m3
M7.5#浆砌片石八字墙基础、墙身、截水墙、铺底 19.1m3
二、开工前的准备工作
1、技术准备
（1）首先我部组织技术人员对本拱涵图纸进行了复核，并与现场实地情况进行了核对；
（2）向施工班组进行了技术交底，明确了技术和质量控制要点；
（3）进行了施工放样工作；
（4）完成了各种标准实验，并对进场材料进行了抽样检验，详细资料附后。
2、临建工程
施工用电接至附近农网，安装了300KVA变压器，为预防农忙停电，还配备75KW发电机组一台。施工用水采用拉水，施工现场备有蓄水池。
三、人员、进度安排
人员安排
现场负责人：
技 术 员：

试 验 员：
质 检 员：
劳 力： 现进场40人，可根据施工需要随时调整。
进度安排
本分项工程计划 3月19日开工，5月30日完工。
四、施工方案
1、开挖基坑
挖掘机开挖，人工整修。
本涵洞设计地基承载力不得小于250Kpa，该石拱涵位于石方地段，地基承载力满足设计要求。
2、基础及台身砌筑
(1)基础及台身均采用M7.5#浆砌片石砌筑。
(2)采用由晋城市交通局路网改造中心试验室出具的7.5#砂浆配合比，工地结合现场计量器具换算出相应的施工配合比，在施工现场挂示砂浆配合比标识牌，并设专人负责配合比控制。
(3)材料
①工地所用原材料必须经检验合格后方可进场，且进场材料须与抽检材料一致，不合格材料坚决清除出场。
②材料堆放场地应规划有序，水泥应做好防水防潮工作。
③所用片石抗压强度不小于30Mpa，片石应具有两个大致平行的面，其厚度不小于15cm，质量不小于30Kg。

④砂浆拌合采用中砂,水泥、水等材料要满足工程材料质量标准，并经试验室抽检合格后方可使用。
(4)砌筑要求
①砂浆采用机械拌合，远距离运输砂浆到现场后，应重新人工拌匀。砌筑现场堆放砂浆的场地应硬化或铺铁皮，严禁污染砂浆，存放时间大于2小时的砂浆禁止使用。
②砌筑所用表层片石应简易修整平整，多边形棱角宜大致棱成线，角多钝，砌筑时棱角尽可能咬合。
③片石必须分层砌筑，先坐浆后砌石，严禁堆砌，每2-3层为一工作层，每一个工作层水平缝应大致找平。各工作层竖缝应相互错缝大于10cm，不得贯通本工作层。
④砌筑时应先砌大后砌小，大面朝下，砌筑稳当，只动锤不支垫。较宽的缝隙应在砂浆中挤入适当的小石块填充，严禁单纯用砂浆或石块填满。每砌筑下一层前应及时清除前一层表面余渣，并洒水，严禁其它杂质留在砌筑层。
⑤砌体每砌完一工作班应及时养护，洒水覆盖养生时间为7-14d。养护期间严禁碰撞、振动和承重。养护宜安排在下午收班和上午开工前养护，高温天气砌筑时，应适当加大砂浆用水，并适时养护，保证砂浆充分凝固。
3、拱圈的砌筑
（1）拱架及拱模
根据本处拱涵的跨径及工程量的特点，拟采用木拱架。木拱架的强度和刚度应满足变形要求，拱架制作安装时，拱架尺寸和形状要符合设计要
求，立柱位置准确且保持直立，各杆件连接头要紧密，支架基础要牢固，并特别注意其横向稳定性。拱架全部安装完成后，要全面检查，确保结构牢固可靠。
(2) 拱圈浇筑
①砌筑拱圈时，应由两侧拱脚向拱顶对称地、水平地砌筑。
②随时检查摸板位置，如有位移，及时矫正。
4、护拱
砌筑时要分层向上砌筑。浆砌要符合规范及设计要求。
5、洞口工程
洞口八字墙及截水墙铺底等要同洞身间设沉降缝隔开。砌筑要求同洞身。
6、台背回填
(1) 严格按设计文件及规范要求进行台背回填。
(2) 涵洞台背回填，要两侧对称均匀回填和压实，，回填材料采用透水性良好的砂砾或碎石土，小型夯实机具夯实。
(3)涵洞顶面填土厚度超过50cm时才可通过重型机械和重型汽车。
五、质量管理
1、严格按照设计图纸及监理程序进行每一道工序的施工。
2、试验室要按照技术规范及监理实施细则的有关规定，认真做好各项标准试验，用试验数据指导施工生产，确保施工质量。
3、质检人员要对质量严格把关，作好每一道工序的自检记录，跟踪监控整个施工过程。
4、施工过程中要虚心接受指挥部和监理人员的指令和监督，对施工中
存在的问题及时进行处理，把质量隐患消灭在萌芽状态。
5、成立质量管理机构，层层控制，确保质量。
组 长：
副组长：
成 员：
六、安全管理机构及保证措施
1、安全管理机构
组 长：
副组长：
成 员：
2、安全保证措施
a加强安全生产教育，提高员工的安全生产意识。
b电工、焊工、爆破工等特殊工种必须持证上岗，不得违规操作。
c工地修建的临时住房、架设的照明线路、库房，要配备足够的消防设施，防火、防水、防电、防爆炸。
d现场要特别注意用电安全。
七、文明生产及环保措施
1、文明生产措施
a根据工地实际情况及该涵洞所处的地理位置合理布置现场，尽量减少耕地占用；
b施工区内道路通畅、平坦、整洁。构造物四周在施工期内保持清洁，现场排水系统结合实际地形地貌确保时时通畅；
c在施工作业过程中，要经常对施工便道及施工现场等进行洒水，防止尘土飞扬；
d材料堆放成方，码放整齐，并标明材料型号及名称。
e构件分类、分型、分规格堆放整齐。
2、环保措施
a组织职工学习环保知识，加强环保意识。
b坚决贯彻各级政府制定的环保法规。
c强化环保管理，避免因扬尘、排污、噪声、材料漏失等对居民造成的损失。
d美化施工现场，保护农田系统，防止水土流失，使生态环境受损减小到最低程度。
e消除施工污染，场地废弃物、施工废水及时处理。工地垃圾及时
运往指定地点。
f施工过程中，将施工噪声控制到最低程度，确保当地居民的正常生活。

K48+686处拱涵施工组织计划
一、工程概况
1、本分项工程为1-1.0m石拱涵，涵长10.37m，中心桩号为K48+686。
2、主要工程量
挖基土方278m3； M7.5#浆砌块石拱圈6.3m3
M7.5#砂浆浆砌片石拱涵台基、台身、护拱、侧墙45m3
M7.5#浆砌片石八字墙基础、墙身、截水墙、铺底 17.6m3
二、开工前的准备工作
1、技术准备
（1）首先我部组织技术人员对本拱涵图纸进行了复核，并与现场实地情况进行了核对；
（2）向施工班组进行了技术交底，明确了技术和质量控制要点；
（3）进行了施工放样工作；
（4）完成了各种标准实验，并对进场材料进行了抽样检验，详细资料附后。
2、临建工程
施工用电接至附近农网，安装了300KVA变压器，为预防农忙停电，还配备75KW发电机组一台。施工用水采用拉水，施工现场备有蓄水池。
三、人员、进度安排
人员安排
现场负责人：
技 术 员：
试 验 员：
质 检 员：
劳 力： 现进场40人，可根据施工需要随时调整。
进度安排
本分项工程计划 3月19日开工，5月30日完工。
四、施工方案
1、开挖基坑
挖掘机开挖，人工整修。
本涵洞设计地基承载力不得小于250Kpa，该石拱涵位于石方地段，地基承载力满足设计要求。
2、基础及台身砌筑
(1)基础及台身均采用M7.5#浆砌片石砌筑。
(2)采用由晋城市交通局路网改造中心试验室出具的7.5#砂浆配合比，工地结合现场计量器具换算出相应的施工配合比，在施工现场挂示砂浆配合比标识牌，并设专人负责配合比控制。
(3)材料
①工地所用原材料必须经检验合格后方可进场，且进场材料须与抽检材料一致，不合格材料坚决清除出场。
②材料堆放场地应规划有序，水泥应做好防水防潮工作。
③所用片石抗压强度不小于30Mpa，片石应具有两个大致平行的面，其厚度不小于15cm，质量不小于30Kg。
④砂浆拌合采用中砂,水泥、水等材料要满足工程材料质量标准，并经试验室抽检合格后方可使用。
(4)砌筑要求
①砂浆采用机械拌合，远距离运输砂浆到现场后，应重新人工拌匀。砌筑现场堆放砂浆的场地应硬化或铺铁皮，严禁污染砂浆，存放时间大于2小时的砂浆禁止使用。
②砌筑所用表层片石应简易修整平整，多边形棱角宜大致棱成线，角多钝，砌筑时棱角尽可能咬合。
③片石必须分层砌筑，先坐浆后砌石，严禁堆砌，每2-3层为一工作层，每一个工作层水平缝应大致找平。各工作层竖缝应相互错缝大于10cm，不得贯通本工作层。
④砌筑时应先砌大后砌小，大面朝下，砌筑稳当，只动锤不支垫。较宽的缝隙应在砂浆中挤入适当的小石块填充，严禁单纯用砂浆或石块填满。每砌筑下一层前应及时清除前一层表面余渣，并洒水，严禁其它杂质留在砌筑层。
⑤砌体每砌完一工作班应及时养护，洒水覆盖养生时间为7-14d。养护期间严禁碰撞、振动和承重。养护宜安排在下午收班和上午开工前养护，高温天气砌筑时，应适当加大砂浆用水，并适时养护，保证砂浆充分凝固。
3、拱圈的砌筑
（1）拱架及拱模
根据本处拱涵的跨径及工程量的特点，拟采用木拱架。木拱架的强度和刚度应满足变形要求，拱架制作安装时，拱架尺寸和形状要符合设计要求，立柱位置准确且保持直立，各杆件连接头要紧密，支架基础要牢固，并特别注意其横向稳定性。拱架全部安装完成后，要全面检查，确保结构牢固可靠。
(2) 拱圈浇筑
①砌筑拱圈时，应由两侧拱脚向拱顶对称地、水平地砌筑。
②随时检查摸板位置，如有位移，及
