北京某大学学生活动中心工程测量施工方案.doc

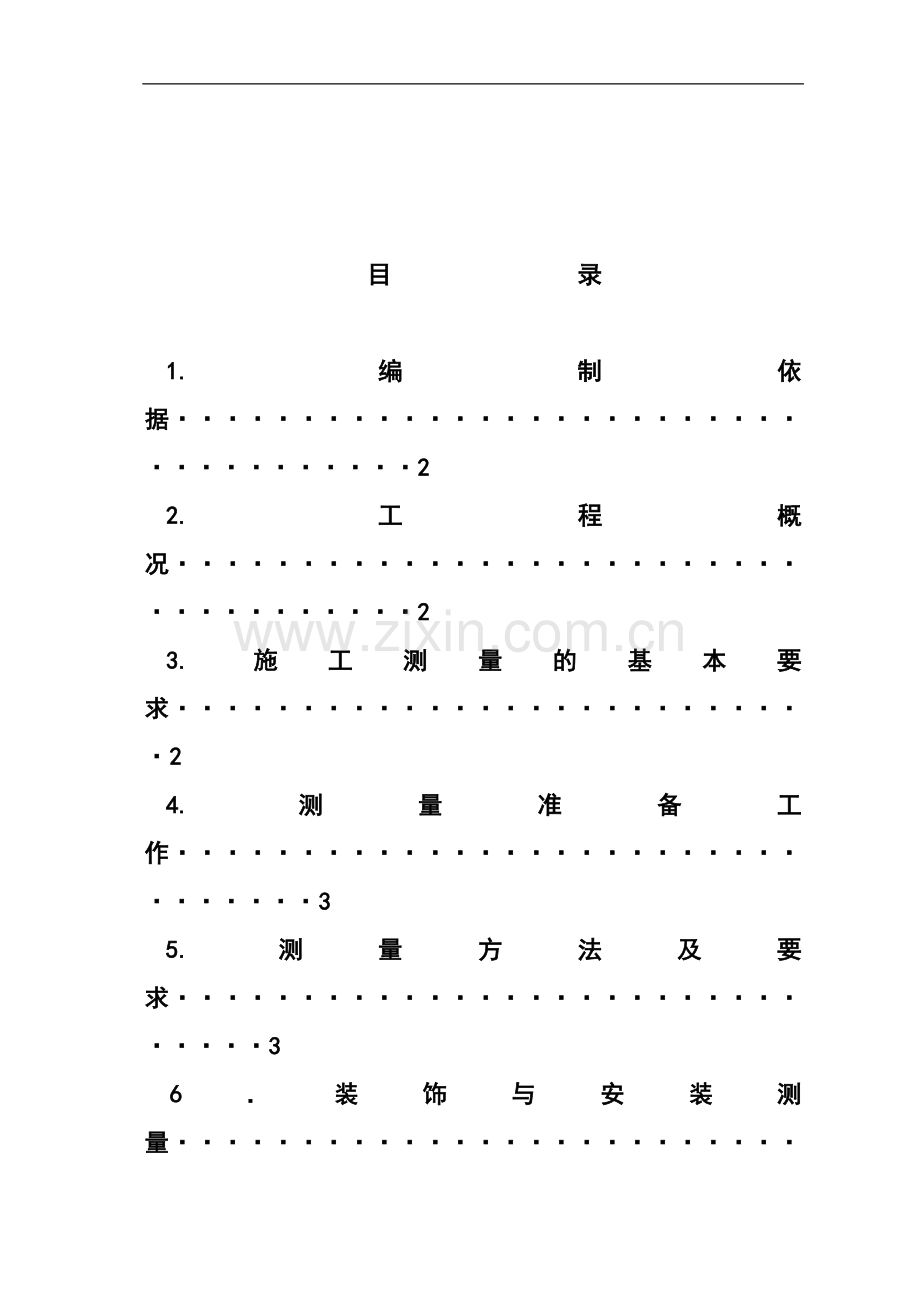

目 录

1. 编制依据····································2
2. 工程概况····································2
3. 施工测量的基本要求··························2
4. 测量准备工作································3
5. 测量方法及要求······························3
6．装饰与安装测量······························7
7．沉降观测点的设置····························7
8．验线工作····································7
9．施工测量工作的组织与管理····················7
10．质量保证措施·······························8
11．安全施工措施·······························8

一、编制依据：
1.1.建筑工程施工测量规程（DBJ01-21-95）
1.2.工程测量规程（GB50026-93）
1.3.学生活动中心建筑图
1.4.学生活动中心结构图
1.5.规划放线测量成果
1.6. 学生活动中心施工组织设计
二、工程概况
北京**大学学生活动中心工程位于北京市海淀区**路**号**大学院内，工程建筑面积为4998 m 2。其中南楼地下一层，地上3层，北楼地上三层，室内地坪±0.000标高50.1 m，基底标高南楼为-6.06m、北楼为-2.7 m。南楼为筏板基础满堂开挖，北楼为条型基础,
地上采用框架结构，现浇楼板。
三、 施工测量的基本要求
3.1．定位条件
依据**测绘设计研究院现场测定的建筑物定位桩和规划放线测量成果，以及建筑物设计图纸，确定建筑物的方位及几何尺寸。
定位桩用红漆标识清楚，用砼墩制作，上覆盖钢钉并砌砖加盖。
3.2．施工测量主要内容及精度要求
3.2.1．平面控制网的建立，依据建筑物结构特点而布置。精度允许误差如下：
3.2.1.1．建筑物平面控制网

点位放样中误差：±5mm
测角中误差：±12″
边长相对中误差：1/15000
3.2.1.2．水准测量
建筑场区高程控制等级定为四等，即可满足施工要求，高差闭合差限差为5 （mm） (n为测站数)
3.2.1.3．基础放线
基础放线尺寸允许误差：
L≤30m时±5mm
30＜L≤60m时±10mm
60＜L≤90m时±15mm
90＜L时±20mm
轴线的对角线尺寸允许误差为边长误差的2 倍，外廓轴线夹角的允许误差为1ˊ。
3.2.1.4．结构施工测量
轴线竖向投测每层允许误差3mm,总高允许误差10mm，外廓主轴线允许误差同基础放线。
细部轴线允许误差±2mm
墙、梁柱边线允许误差±3mm
门窗洞口线允许误差±3mm
标高竖向传递每层允许误差±3mm，总高允许±10mm。
四、测量准备工作：

施工测量器具经计量单位检测合格，与建设单位办理交接桩手续，复检规划定位桩，红线桩，水准点是否符合，对测量人员进行技术交底，编制测控布置网，建立测量数据库。
根据设计总平面图与施工现场总平面布置图，确定场地平整，确定临时生产和生活设施位置，配合施工准备要求，及时做好临舍工程定位放线工作。
五、测量方法及要求
5.1．建筑物控制网的测设
5.1.1．建筑物平面控制网的布置为矩形，详见控制网平面图。
本工程由建设方委托测绘设计院在现场放出楼点，其座标分别如下：
1（312809.578，499165.200）
2（312811.158，499204.018）
3（312749.928，499209.472）
4（312748.538，499175.291）
根据本工程建筑物特点，由楼点向外引测矩形平面控制网，距建筑物外廓距离为4m(地下部分引至槽边)，做控制桩点。校核无误后，然后再加密布设主要轴线控制点，用往返量距法校核各控制点间距，用经纬仪校核各控制点间距，用经纬仪校核四大角角度（各测两个测回），使之满足建筑物平面控制网精度要求。
控制线的间距定为30m左右，±0.000以上部分做永久控制桩，控制桩顶面应略低于场地高程，并埋砼桩，规格500×500mm，深800mm ，
中心放50×100木方，以便精确放样时准确钉钉。场地平面控制网在雨季前后各校测一次。
5.1.2．场地高程控制网
根据施工需要，由航天学院引进水准点，在场地设两个高程控制点，相邻点距控制在40m左右，构成闭合的控制网。
具体施测方法是：以航天学院提供的BM1、BM2高程控制点，联测各幢号控制点（BMA，BMB），以BM1点起始，附合到BM2，当精度合格后，按测站数平均分配误差。
5.2．建筑物定位线测设
5.2.1．建筑物平面控制网布置为矩形，共用8个控制桩，满足施测要求。
5.2.2．水平角观测要求两个测回，其测角中误差不超过±12"，取两个测回平均值为标准值。
5.2.3．距离丈量采用标准尺量，丈量两个测回，取平均值。
5.3．地基基础施工测量（以1轴/12轴/C轴为控制线）
5.3.1．土方开挖放线：根据轴线控制桩和边坡开挖要求，放出土方开挖上口线，下口线，深度控制桩，指导机械开挖土方。边坡按1：0.25放坡，下口线距结构外墙 0.5m，上口线距结构外墙 1.75m。当土方挖至设计标高以上30cm时，配合人工清槽，这时测量工作利用机械运土坡道，及时用水准仪将高程传递到基坑，高程误差控制在3mm，利用水准控制点，在坑内加测水平控制点，间距10×10m，用白线拉平指导清槽。当土方挖到设计标高时，利用钢筋短头做砼垫层标高桩。

5.3.2．用经纬仪将平面控制线投测到基坑侧壁上以使控制砼垫层尺寸。
5.3.3．基础开挖到位，按设计高程打完垫层后，做防水及保护层，验收合格后，需进行基础放线。
5.3.3.1．校核轴线控制桩是否正确，有无碰动。
5.3.3.2．在控制桩上用经纬仪向垫层上投测建筑物外廓主轴线。
5.3.3.3．在垫层上闭合校测后，测设细部轴线。
5.3.3.4．根据基础图以各轴线为准，用墨线弹出基础施工所需的边界线，墙宽线，柱位线，集水坑等。
5.3.3.5．经自检互检合格后，填写“预检单”并附“楼层测量”，由测量负责人验线。验线合格后，报请监理验线。
5.3.3.6．在浇筑底板砼前，在竖向钢筋上用红漆作好结构50cm线标志，控制施工高程。
5.4．主体结构的施工测量
5.4.1．主体结构施工测量前的准备工作
基础施工完成，应对所有控制桩进行校核，发现问题及时纠正，并对各轴线控制桩做好后备桩，使用经纬仪两个测回，正倒镜取中数，投测轴线控制线，并用钢尺校核。当满足要求时，放出轴线、墙地线、墙体控制线、柱位线、洞口线。
5.4.2．楼层结构测量放线 （以1轴/12轴/C轴为控制线）
5.4.2.1．检查轴线控制桩或借线点是否正确或被碰动。
5.4.2.2．用经纬仪向底板投测建筑物外廓轴线和其它主要通轴，闭
合校测后，测设细部轴线。
5.4.2.3．用测设好的轴线，用墨线弹出墙边、柱边线、门窗位置线及暗柱、暗梁线，以及它们的侧向30cm控制线。
5.4.2.4．经自检、互检和测量负责人验线后请监理验线。
5.4.3．竖向控制
首层放线验收后，将控制轴线引测至结构外立面上，作为各施工主轴线竖向投测的基准。根据本工程建筑物外形及场地情况，竖向投测采用侧向借线法和吊线坠法结合投测。
5.4.3.1．侧向借线法
将建筑物主轴线向外侧平移，满足通视即可。将经纬仪安置在借线点上，以首层借线点为准向上投测，并指挥施工层上的测量人员，垂直仪器视线横向移动尺杆，以视线为准向内测出借线尺寸，则可在楼板上定出轴线位置。
5.4.3.2．吊线坠法
用特制线坠以首层地面处结构立面上的轴线标志为准，逐层向上悬吊引测轴线。吊线采用细钢丝，上端固定牢，线间无障碍，视线垂直结构立面，防止震动和侧风。每层放一次通线向上传递，以作校核。
5.4.4．高程传递
5.4.4.1．用水准仪根据统一的±0.000水平线，在各传递点准确地测出相同的起始高程线。
5.4.4.2．用钢尺沿竖直方向，向上量至施工层，并划出整数水平线，
各层的高程线均由起始高程线向上直接量取。
5.4.4.3．在水准仪安置在施工层，校测由下面传递上来的各水平线，较差应在±3㎜以内，在各层抄平时，应后视两条水平线以作校核。
5.4.4.4．在各施工层高程测出后，应根据误差情况，通知施工人员对层高进行控制，在每层高度误差不超限的前提下，防止总高度的误差超限。
5.4.4.5．在每层楼板施工完毕后，在竖向墙筋上用红漆作结构50㎝高度控制标志。
5.4.4.6．每层墙体施工完毕后，在墙体上用墨线弹出建筑50㎝高度控制线和顶板底下方20㎝控制线。
5.5.测量质量控制
测量工作是项目管理的一项重要工作，测量工作准确性，直接影响工程的使用功能及顺利交验，同时也是项目创优工作的必要保证。测量工作遵循“先整体，后局部；先控制后局部；高精度控制低精度”的原则。
外业施工测量和内业计算要作到步步校核。所有的归档的资料和需交付的测绘产品，必须经过作业人员的自检、工程主持人检验和项目部最终检验
六、装饰与安装测量
对于装饰与安装工程，要密切配合各专业施工人员，结合各专业施工图纸，利用楼层平面控制线和高程控制线，准确地标定设备、设施和管线具体位置，经专业施工人员和质检人员检验合格后，才能进
入下一工序。
七、沉降观测点的设置。
无
八、验线工作
严格执行放线后的验线工作。验线工作应主动，在施工的各主要阶段前，均应对施工测量工作提前出预防性的要求，放线完毕后，应有及时采用原始、正确、有效的依据，严密地进行验线工作，并在验线合格后填报“测量放线报验单”提请监理验线。
验线的精度应符合规范要求，严格执行独立不相干原则。验线本身就先行闭合（或附合）校核，观测误差必须小于限差，观测中的系统误差应采取有效措施进行改正。发现放线精度不合格时，要及时通知放线人员，监督其重测。作好施工测量现场记录，记录下每次测量的时间、部位、方法及主要数据，以便备查。
九、施工测量工作的组织与管理
9.1．施工测量管理及放线人员，必须制定出可操作的管理职责和岗位职责，做到持证上岗，严格各项操作规程。
9.2．根据统一的施工安排制定相应的测量工作进度计划。
9.3．加强对测量仪器和量具的管理，由专人进行保管和使用。
9.4．测量仪器按周期进行检定，保存好检定合格证书。在检定周期内，还要经常对测量仪器的主要轴线关系进行检校，保证测量精度满足设计要求。定期对仪器进行必要的维护，保持清洁，及时擦试，保护好目镜和物镜，做好防震、防潮、防晒措施。

9.4．本工程按施工需要，设置项目部测量负责人与各幢号放线员两级管理体制。项目部验线员1名，放线员2名，共同负责本工程施工测量工作，在项目部技术负责人领导下工作，由技术负责人不定期抽查放线工作。
9.5．本工程配置ET-02/05电子经纬仪一台，NTS-202/205全站仪DS3水准仪二台，以及其它必要的量具及配属设备和工具。测量仪器和工具由专人负责保管，采用签字领用制度。
十、质量保证措施
10.1．在测量工作的重要部位，应绘制大样简图，以便现场放样。
10.2．对仪器及其他用具定时进行检验，以避免仪器误差造成的施工放样误差。
10.3．每次测角都应准确对中，误差并采用正倒镜取中数（消除2C）为误差。
10.4．高程传递水准仪尽量架在两点中间，以消除视准轴不平行于水准轴的误差。
10.5．使用仪器时在阳光下观测应用雨伞遮盖，防止气泡偏离造成误差。
10.6．每个测角、丈量，测水准点都都施测两遍以上，以便校准。
10.7．每次均应作原始记录登记，以便能及时查找。
十一、安全施工措施：
11.1．轴线投测到边轴时，应将轴线偏离边1米以上，防止高空坠落，保证人员及仪器安全。

11.2．每次架设仪器，螺旋松紧适度，防止仪器脱落下滑。
11.3．较长距离搬运应将仪器装箱后再重新架设。
11.4．遵守现场安全施工规程。
