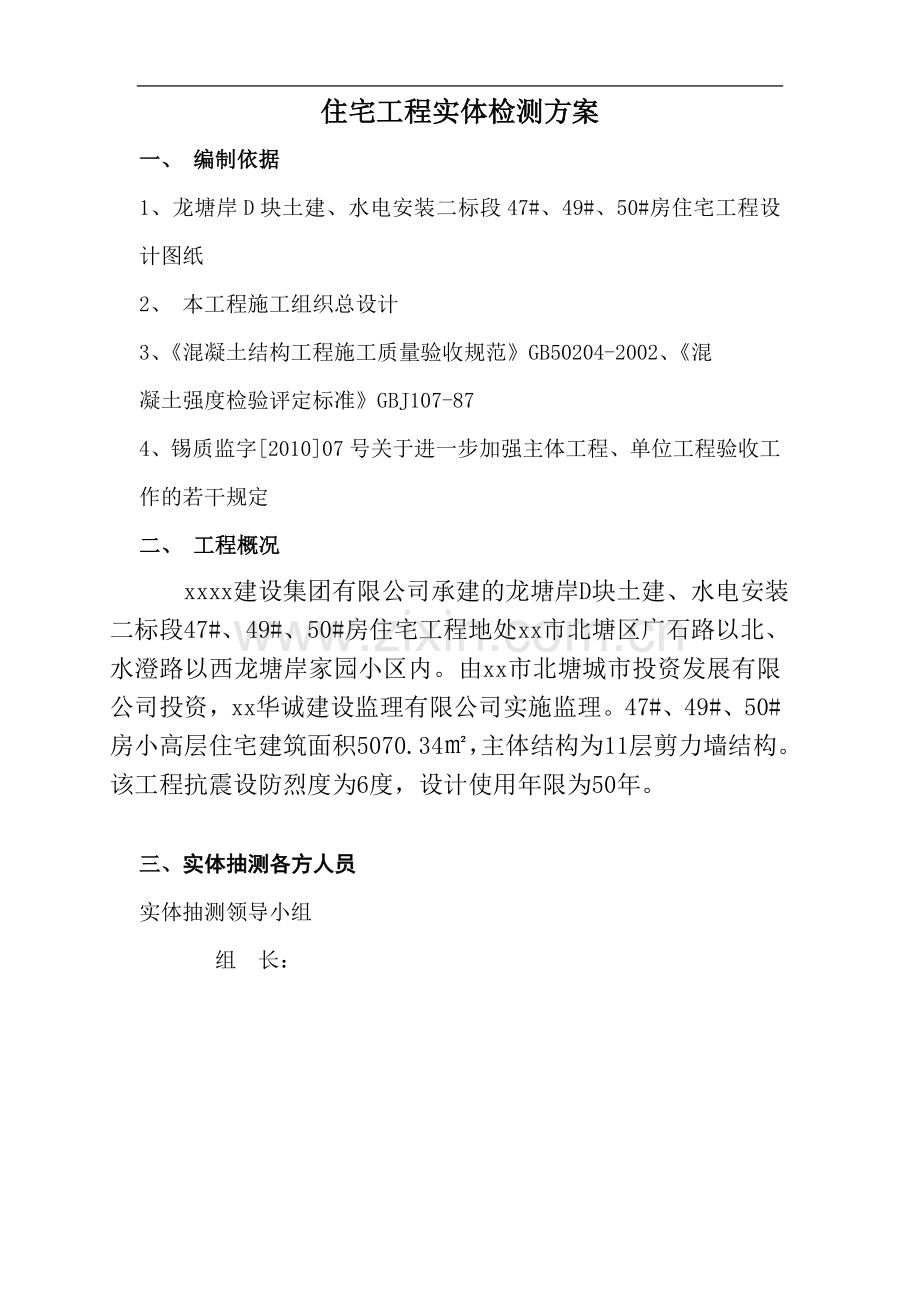

住宅工程实体检测方案
一、 编制依据
1、龙塘岸D块土建、水电安装二标段47#、49#、50#房住宅工程设计图纸
2、 本工程施工组织总设计
3、《混凝土结构工程施工质量验收规范》GB50204-2002、《混
凝土强度检验评定标准》GBJ107-87
4、锡质监字[2010]07号 关于进一步加强主体工程、单位工程验收工作的若干规定
二、 工程概况
xxxx建设集团有限公司承建的龙塘岸D块土建、水电安装二标段47#、49#、50#房住宅工程地处xx市北塘区广石路以北、水澄路以西龙塘岸家园小区内。由xx市北塘城市投资发展有限公司投资，xx华诚建设监理有限公司实施监理。47#、49#、50#房小高层住宅建筑面积5070.34㎡，主体结构为11层剪力墙结构。该工程抗震设防烈度为6度，设计使用年限为50年。

三、实体抽测各方人员
实体抽测领导小组
组 长：

四、结构实体检测的内容
实体检测内容主要包括楼板厚度、砼构件断面尺寸、钢筋保护层厚度、楼面标高、砼构件强度5项指标的检测。
1、 楼板厚度
1) 现浇楼板厚度的抽测不得低于住宅工程总户数的30%。一到十一层每层抽测，机房层和屋面全测。
2) 有地下室的单位工程顶层、底层必测，中间层次兼顾每个单元不同的楼层及公共部位，包括阳台、空调板。对于选定的板，每块抽检5个点，其中4个测点分别设在板跨的50cm纵横交点处，另1测点设在板中央（如图1）。
3) 现浇楼板厚度的允许偏差为+8mm，-5mm。现浇楼板厚度的合格率为80%及以上且不得有严重缺陷即可判为合格。
4） 将实测部位及实测值在现场标识，实测数据如实填写于附表一。

楼 层
抽 检 部 位
地下室顶板
A1、A2、A4、A5、A7、A8、A10、A11内的所有楼板
1-3层楼面
A1、A2、A4、A5、A7、A8、A10、A11户内的所有楼板及公共部分楼板。
屋面
全 测

500mm
h1 h2
h5
500mm 500mm
h4 h3
500mm

图 1
注：其中h1、h2、h3、h4、h5分别为5个测点。

2、砼构件断面尺寸
1） 按结构层数抽取地下室一层、第三、七、十一层此5层作为检验层，且每一层为一个检验批。
2） 在同一检验批内，对梁、柱，应抽查构件数量的10%，且不少于3件；对于墙，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线高度5m左右划分检查面，抽查10%，且不少于3面；对于电梯井，应全面检查；对于设备基础，应全数检查。
3） 截面尺寸的允许偏差为+8mm、-5mm。
4）将实测部位及实测值在现场标识，实测数据如实填写于附表二。

楼 层

抽 检 部 位
地下室墙柱、梁（含电梯井）
C-D轴交29轴 JLQ11
G-J轴交29轴 JLQ7
22-26轴交J 轴 JLQ8
B-1/C轴交9轴 JLQ13
L-K轴交3-4轴 JLQ5
L-M轴交6-7轴 JLQ4
G-J轴交15轴 JLQ7
D-H轴交29轴 LL5（1）
B-E轴交25轴 LL8a（1）
F-J轴交28轴 KL1（3）
20-21轴交J轴 KL6（3）
J-Q轴交6轴 KL1（3）
19-21轴交F轴 LL31（1）
3-5轴交H轴 LL27（1）
第三层墙柱、梁
30-31轴交D-F轴 JLQ10
21轴交B-1/C轴 JLQ12
C-D轴交19轴 JLQ11a
G-J轴交15轴 JLQ7
9-11轴交J轴 JLQ8
B-1/C轴交13轴 JLQ13
D-F轴交17轴 JLQ14
C-F轴交28轴 LL8（1）
20-21轴交J轴 KL6（3）
J-N轴交21轴 KL4（2）
J-N轴交13轴 KL4（2）
5-6轴交J轴 KL5（3）
D-H轴交15轴 LL5（1）
4-5轴交D轴 LL45（1）
第七层墙柱、梁
27-28轴交L-M轴 JLQ4
G-J轴交29轴 JLQ7
21-23轴交G轴 JLQ9
18轴交L轴 JLQ6
B-1/C轴交13轴 JLQ12
11-13轴交G轴 JLQ9
D-F轴交17轴 JLQ14

F-K轴交31轴 LL37（1）
F-J轴交28轴 KL1（3）
26-28轴交J轴 KL5（3）
13-14轴交J轴 KL6（3）
4-5轴交D轴 LL45（1）
B-D轴交11轴 LL8（1）
L-P轴交5轴 KL1（3）
第十一层墙柱、梁
30-31轴交K 轴 JLQ5
B-1/C轴交28轴 JLQ12
C-D轴交29轴 JLQ11
G-J轴交20轴 JLQ7
C-D轴交15轴 JLQ11a
B-1/C轴交9轴 JLQ13
3-4轴交D-F轴 JLQ10
19-21轴交C轴 LL47（1）
26-28轴交J轴 KL5（3）
13-14轴交J轴 KL6（3）
J-Q轴交6轴 KL1（3）
14-16轴交H-K轴LL3（1）
F-K轴交3轴 LL37（1）
B-E轴交11轴 LL8（1）

3、钢筋保护层厚度
1）按楼层不同划分检验批，每一层为一个检验批。
2） 每一抽检楼层数的梁或板构件的抽检的数量均不应少于3个构件；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占的比例均不宜少于50%。
3） 对选定的梁构件，应对影响结构构件承载力的全部纵向钢筋的保护层厚度进行检测，对每根钢筋应有代表性的部位测量1点；对选定的板构件，可对板底、板面进行检测，其中板面负弯距钢筋所占比例不少于50%，抽取不少于1米范围且不少于6根受力钢筋的保护层厚度检测，对于每根钢筋，应在有代表性的部位测量1点。
4） 受力钢筋保护层厚度的允许偏差对于梁类构件为+10mm，-7mm；对于板类构件为+8mm，-5mm。
5） 当全部钢筋保护层厚度检测的合格点率为90%及以上时，钢筋保护层厚度的检测结果应判为合格；当全部钢筋的保护层厚度的检测合格点率小于90%且不小于80%时，可再抽取相同数量的构件进行检测，当两次抽取总和计算的合格率为90%及以上时，钢筋保护层厚度的检测结果仍应判为合格；每次抽样检测结果中不合格点的最大偏差均不大于上述规定允许偏差的1.5倍。
6） 将实测部位及实测值在现场标识，实测数据如实填写于附表三。

楼 层
抽 检 部 位
地下室梁、板
（每层均测）
28-29轴交C-F轴
28-29轴交F-J轴
19-2轴交C-F轴
15-17轴交D-H轴
14-16轴交L-P轴
5-6轴交C-F轴
C-F轴交13轴 LL8（1）
H-L轴交14-16轴 LL3（1）
5-6轴交J轴 KL5（3）
J-N轴交21轴 KL4（2）
B-E轴交25轴 LL8a（1）
E-H轴交29轴 LL5（1）
一~十一层梁、板（每层均测）
29-31轴交D-H轴
25-28轴交B-E轴
19-21轴交C-F轴
13-15轴交C-F轴
12-13轴交1/L-P轴
3-5轴交D-H轴
D-H轴交29轴 LL5（1）
26-28轴交J轴 KL5（3）
20-21轴交J轴 KL6（3）
13-14轴交F轴 LL31（1）
D-H轴交5轴 LL5（1）
L-P轴交5轴 LL7（1）

屋面层梁、板
29-31轴交D-H轴
28-29轴交L-P轴
20-21轴交F-J轴
3-5轴交D-H轴
5-6轴交L-P轴
12-13轴交1/L-P
29-31轴交H轴 WLL36（1）
1/C-G轴交21轴 WLL18（1）
A-C轴交29轴 WLL20（KL）
5-6轴交D轴 WLL44（2）
L-P轴交6轴 WKL8（3）
5-6轴交A轴 WLL51（1A）
4、楼面标高
1） 住宅工程每户检测3块板，每块板测该区域的中心点。（如图2）。
2） 同一楼层的不同板面标高应兼顾。
3） 楼面标高的允许偏差：层高为±10mm，全高为±30mm。
4） 将实测部位及实测值在现场标识，实测数据如实填写于附表四。

500mm

` h
500mm 500mm
`

` 500mm
注：其中h为测点。
图 2
楼 层
检验部位
地下室负1层
29-30轴交L-Q轴 18-20轴交L-Q轴
29-31轴交D-K轴 17-19轴交D-H轴
26-28轴交M-Q轴 13-15轴交C-F轴
21-23轴交B-E轴 4-5轴交K-Q轴
18-20轴交K-Q轴 3-5轴交D-H轴
21-23轴交E-G轴 6-9轴交B-E轴
1~11层
同上
屋面
同上
5、砼构件强度
1）按楼层不同划分检验批，每一层为一个检验批。
2）该单位工程按检验批进行回弹测强，每层抽测且每一强度等级的砼构件分别抽测。在每个检验批内，抽查1个构件，每个构件10个测区，一个测区内测16个值，每个构件取3个测区做碳化深度检测，取平均值为碳化深度，最后由砼构件回弹值得出现龄期砼构件的推定值。
3）将测区位置及实测值在现场标识，并把实测数据如实填写于附表5中。
楼 层
构件类型
检验部位
地下室负一层
剪力墙
0-31轴交K 轴 JLQ5
一层
梁
20-21轴交J轴 KL6（3）
二层
剪力墙
B-1/C轴交28轴 JLQ12
三层
梁
26-28轴交J轴 KL5（3）
四层
剪力墙
C-D轴交29轴 JLQ11
五层
梁
H-L轴交14-16轴 LL3（1）
六层
剪力墙
G-J轴交20轴 JLQ7
七层
梁
5-6轴交J轴 KL5（3）
八层
剪力墙
C-D轴交15轴 JLQ11a
九层
梁
B-E轴交25轴 LL8a（1）
十层
剪力墙
B-1/C轴交9轴 JLQ13
十一层
梁
D-H轴交5轴 LL5（1）
机房
梁
C-F轴交28轴 LL8（1）
屋面
剪力墙
3-4轴交D-F轴 JLQ10
