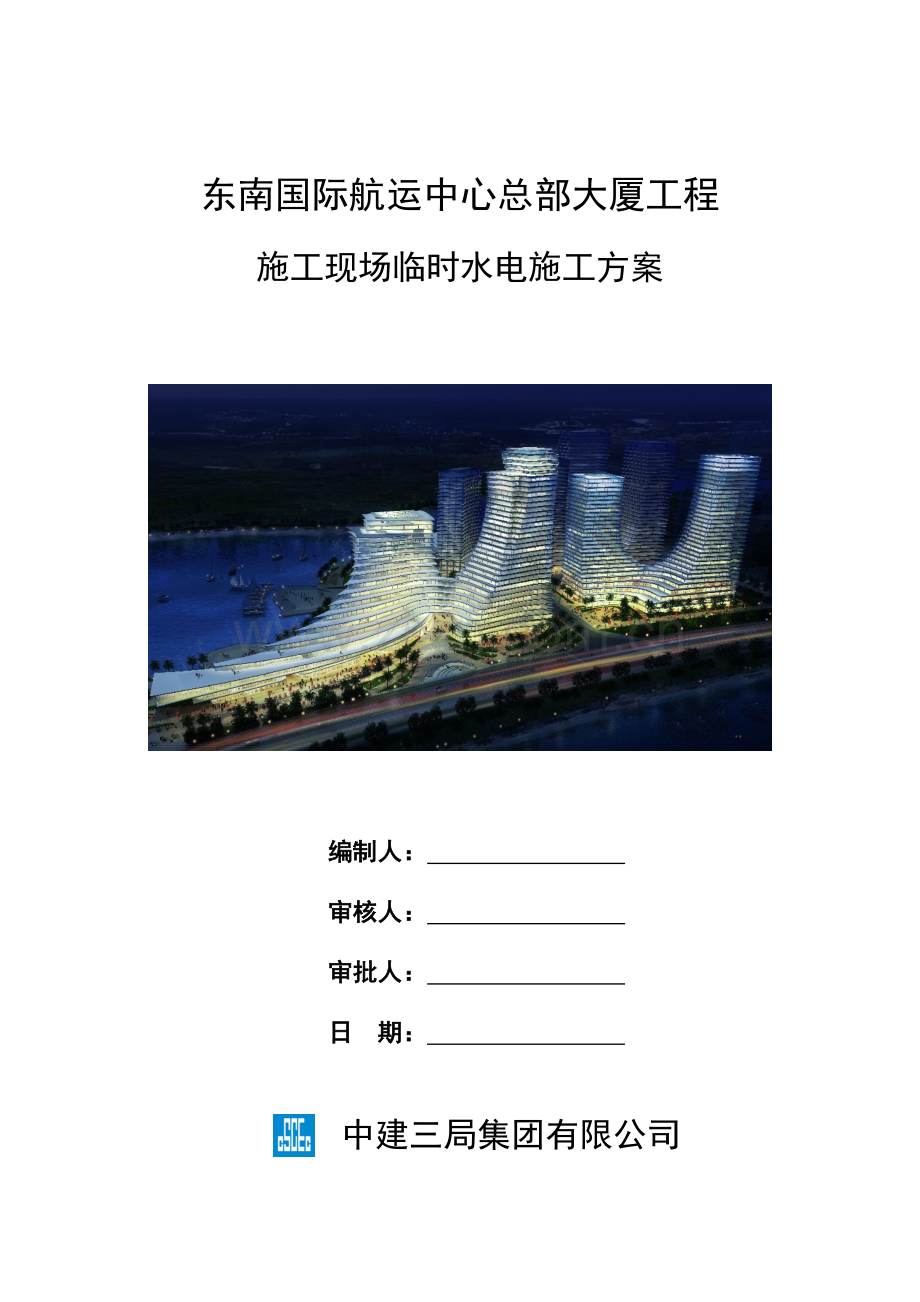

东南国际航运中心总部大厦工程
施工现场临时水电施工方案

编制人：
审核人：
审批人：
日 期：
中建三局集团有限公司

目 录
第1章 编制依据以及概况 1
1.1 编制依据 1
1.2 工程概况 1
第2章 施工用电 2
2.1 总电量的计算 2
2.2 供电方案选择 11
2.3 供电线路及设备的选择 12
2.4 临时供电系统的搭设注意事项 14
2.5 安全技术保障措施 15
2.6 电气防火措施 17
第3章 施工用水 18
3.1 给水系统 18
3.2 施工给水方案的确定 19
3.3 排水系统 22
附：附件一:地下室施工阶段总平面布置图
附件二:配电系统图
附件三:楼层竖向配电系统图
附件四:二级箱配电系统图
附件五:生活区、办公区临电图
附件六：生产区地下室阶段临时施工、消防给水
附件七：生产区地下室阶段临时排水
附件八：37#地块A座地下二层生产区主体阶段临时给水平面图
附件九：37#地块B座地下二层生产区主体阶段临时给水平面
附件十：37#地块生产区主体阶段A座22层转换层平面图及37#地块给排水系统图
附图十一：36#地块楼生产区主体阶段地下二层临时用水平面图
附图十二：36#地块E、F座转换层给排水平面图
附件十三：36#地块临时给排水系统图
附件十四：办公区、工人宿舍给排水平面图
附件十五：办公区、工人宿舍给排水系统图

第1章 编制依据以及概况
1.1 编制依据
（1）东南国际航运中心总部大厦项目相关资料如图纸等
（2）厦门市城市建设管理、现场文明施工、绿色环保等规定
（3）《施工现场临时用电安全技术规范》（JGJ46-2012）
（4）《建筑施工现场安全检查标准》（JGJ59-2011）
（5）《建设工程施工现场供用电安全规范》（GB50194-93）
（6）《建筑给排水及采暖工程施工质量验收规范》（GB 50242-2002）
（7）《高层建筑消防规范》
（8）《建筑设计防火规范》（GBJ16-2006）
（9）标准施工图集：《室内消火栓安装图》
《室外地上式消火栓安装图》
《卫生器具给水配件安装高度图》
（10）GB/T28001标准及公司安全生产管理制度中的有关规定
（11）现场具体情况
1.2 工程概况
本工程位于厦门市海沧新区，西邻东屿南路，东邻海沧大道。建筑功能为办公及商业。总建筑面积约476867.8㎡，其中36#地块由E、F座组成，36#地块用地面积25945.68 ㎡，总建筑面积201477 ㎡（不含避难层），其中地上建筑面积约155462m2，地下建筑面积约46015 ㎡，由总高度128.2m的E座塔楼及总高度144.2m的F座塔楼及裙房组成；37#地块东地块由A、B 座组成，37#东地块用地面积53270.478㎡，总建筑面积275390.8 ㎡，其中地上建筑面积约197073.84 ㎡，地下建筑面积约78316.96 ㎡，由总高度153.55m的A座塔楼及总高87.95m的B座塔楼及裙房组成。
现场临时设施布置为在工地北面层依次布置材料堆场加工场、钢结构堆场，在紧邻36#地块（E、F座）的37#地块（A、B座)空地布置规划业主、监理单位、总包及相应分包办公室以及工人宿舍。地下室施工阶段在基坑内布置6个临时钢筋房和堆场，随施工进度对其进行周转。生活设施主要布置在施工现场北侧。
经现场踏勘，市政供电由4台变压器组成2860kVA的接驳点，分别为2台630kVA和2台800kVA，1号箱变位E座塔楼西侧，2号箱变位于37#西地块西侧，3号箱变位于F座西侧，4号箱变位于E座东侧；市政供水DN100接驳点位于场地东侧。
第2章 施工用电
2.1 总电量的计算
本工程现场用电负荷根据用电机具类别分为电动机负荷、电焊机负荷和照明负荷，根据施工组织设计和进度计划的安排，本工程施工用电负荷情况分布如下：
（1）地下室结构阶段：主要用电负荷集中在钢筋制作、钢结构焊接用电、机电预埋及17台塔吊用电。
（2）主体结构阶段：主要用电负荷集中在14台电梯、15台塔吊及钢结构焊接用电、生活区用电。
（3）装修阶段：由于钢结构及土建中大量用电量大的设备不再使用，虽然增加了装修部分用电设备，但用电设备的功率小，此阶段用电量应较小。因此本工程施工现场临时用电布置的计算按地下室结构阶段和主体结构阶段用电量进行复核与设计。
确定负荷：
现场主要用电设备如下表所示：
序号
机械或设备名称
所在区域
编号
型号
臂长（m）
安装高度（m）
功率（KW）
使用阶段
1
塔吊
A座
1#
MC480
50
190.5
111
地下室到主体封顶后1个月
2
2#
MC480
55
178.95
111
地下室到主体封顶后1个月
3
3#
T8030
50
124.1
96.5
地下室到主体施工至22层
4
17#
TC6015
40
35
53.5
地下室
5
B座
4#
MCT370
50
115.36
100.4
地下室到主体封顶后1个月
6
5#
MC480
55
121.2
111
地下室到主体封顶后1个月
7
6#
T8030
70
109.6
96.5
地下室到主体封顶后1个月
8
7#
TC8039
60
75.3
96.5
地下室到主体施工至10层
9
8#
TC7035-16
60
61.5
86
地下室到主体施工至7层
10
9#
MC320
70
52.4
71.4
地下室到主体施工至5层
11
E座
10#
TCT6012
45
35
41.4
地下室
12
11#
MC480
45
182.6
111
地下室到主体封顶后1个月
13
12#
T8030
50
163
96.5
地下室到主体封顶后1个月
14
13#
MC480
45
171
111
地下室到主体封顶后1个月
15
F座
14#
T8030
55
180
96.5
地下室到主体封顶后1个月
16
15#
MC480
45
200
111
地下室到主体封顶后1个月
17
16#
MC480
50
188
111
地下室到主体封顶后1个月
18
施工电梯
A座
1#
SC200G

55.5
主体结构到装修施工阶段
19
2#
SC200G
55.5
主体结构到装修施工阶段
20
3#
SCD200/200
66
装修施工阶段
21
B座
4#
SC200G

55.5
主体结构到装修施工阶段
22
5#
SC200G
55.5
主体结构到装修施工阶段
23
6#
SCD200/200
66
主体结构到装修施工阶段
24
7#
SCD200/200
66
主体结构到装修施工阶段
25
8#
SCD200/200
66
主体结构到装修施工阶段
26
E座
9#
SC200G

55.5
主体结构到装修施工阶段
27
10#
SC200G
55.5
主体结构到装修施工阶段
28
11#
SCD200/200
66
装修施工阶段
29
F座
12#
SC200G

55.5
主体结构到装修施工阶段
30
13#
SC200G
55.5
主体结构到装修施工阶段
31
14#
SCD200/200
66
装修施工阶段
32
焊机
E座
（F座）

二氧化碳焊机

25*25=625
地下室至E座钢结构封顶
33
直流焊机

6*15=90
地下室至E座钢结构封顶
34
熔焊栓钉机

2*60=120
地下室至E座钢结构封顶
35
空压机

2*7.5=15
地下室至E座钢结构封顶
36
碳弧气刨焊机

2*20=40
地下室至E座钢结构封顶
37
打磨机

20*0.55=11
地下室至E座钢结构封顶
38
A座
二氧化碳焊机
OTC-600型

20*36KW=720
地下室至A座钢结构封顶
39
逆变电焊机
500型
8*35.6 KW=284.8
地下室至A座钢结构封顶
40
空气压缩机
XF200
2*9KW=18
地下室至A座钢结构封顶
41
栓钉机
JSS-2500
2*225 KW=450
地下室至A座钢结构封顶
42
砂轮切割机
SQ-40-1Q
3KW*8=24
地下室至A座钢结构封顶
43
B座
二氧化碳焊机
OTC-600型

40*36KW=1440
地下室至B座钢结构封顶
44
逆变电焊机
500型
12*35.6 KW=427.2
地下室至B座钢结构封顶
45
栓钉机
JSS-2500
3*205 KW=615
地下室至B座钢结构封顶
46
空气压缩机
XF200
3*9KW=18
地下室至B座钢结构封顶
47
砂轮切割机
SQ-40-1Q
3KW*12=36
地下室至B座钢结构封顶

2.1.1 地下室阶段的用电量的计算
确定负荷（Kx-需要系统，COSΨ-额定功率时的功率因数,tgΨ-用电功率的正切值）
（1）塔式起重机组：
查表Kx=0.7,COSΨ=0.8,tgΨ=1.02
额定总容量：
Pe1= 111KW*7+96.5KW*5+100.4KW+53.5KW+86KW+71.4KW+41.4KW=1612.2KW
计算负荷:
Pjs1=Kx×Pe1=0.7×1612.2=1128.5KW
Qjs1=Pjs1×tgΨ=1128.5×1.02=1151KVar
（2）直流电焊机:
查表Kx=0.6,COSΨ=0.8,tgΨ=0.75
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe2=Pe×=12*26×=220KW
计算负荷:
Pjs2=Kx×Pe2=0.6×220=132KW
Qjs2=Pjs2×tgΨ=132*O.75=99KVar
（3）二氧化碳焊机:
查表Kx=0.6,COSΨ=0.8,tgΨ=0.75
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe3=Pe×=3410×=2410KW
计算负荷:Pjs3=Kx×Pe5=0.6×2410KW=1446.5KW
Qjs3=Pjs5×tgΨ=1446.5*0.75=1085KVar
（4）交流电焊机：
查表Kx=0.6,COSΨ=0.4,tgΨ=2.29
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe4=Pe×=35.6×=25.2KW
计算负荷:Pjs4=Kx×Pe3=0.6×（25.2*20)=302KW
Qjs4=Pjs3×tgΨ=302×2.29=691.6 KVar
（5）熔焊栓钉机：
查表Kx=0.6,COSΨ=0.4,tgΨ=1.02
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe5=Pe×=4*60×=170KW
Pjs5=Kx×Pe7=170*0.6=102KW
Qjs5=Pjs3×tgΨ=104KVar
（6）空气压缩机：
查表Kx=0.6,COSΨ=0.7,tgΨ=1.02
Pjs6=Kx×Pe10=0.6×7.5×4=18KW
Qjs6=Pjs10×tgΨ=18×1.02=18.4Kvar
（7）碳弧气刨焊机：
查表Kx=0.6,COSΨ=0.8,tgΨ=0.75
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe7=Pe×=4*20×=56.6KW
Pjs7=56.6×0.6=34KW
Qjs7=Pjs5×tgΨ=34*1.02=34.6Kvar
（8）栓钉机
查表Kx=0.6,COSΨ=0.8,tgΨ=0.75
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe8=Pe×=5*225×=795KW
Pjs8=795×0.6=477KW
Qjs8=Pjs5×tgΨ=477*0.75=358Kvar
（9）空压机
查表Kx=0.6,COSΨ=0.8,tgΨ=0.75
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe9=Pe×=5*9×=32KW
Pjs9=32×0.6=19.2KW
Qjs9=Pjs5×tgΨ=19.2=14.4Kvar
（10）木工、钢筋工、砼工设备:
查表Kx=0.5, COSΨ=0.6, tgΨ=1.33
Pjs10=Kx×Pe4=0.5× (20×3+20×4+10×7+10×4+4×1.5+10×10)=178KW
Qjs10=Pjs4×tgΨ=178×1.33=236.8Kvar
（11）办公及生活用电：
Pjs11=439×0.6=263.4KW
Qjs11=Pjs5×tgΨ=263.4*1.02=269Kvar
（12）消防水泵用电：
查表Kx=0.5, COSΨ=0.65, tgΨ=1.17
Pjs12=Kx×Pe5=0.5×22*8=88KW
Qjs12=Pjs5×tgΨ=88×1.17=103Kvar
(13)地下室照明用电
Pjs13=150KW
Qjs13=Pjs5×tgΨ=165.9*1.02=153Kvar
总的有功功率 :鉴于地下室施工期间设备较多，干线同期系数取0.75
Pjs=Kx×(Pjs1+…+PjS12)
=0.75×(1128.5+132+1446.5+302+102+18+34+477+19.2+178+263.4+88+150)
=3470KW
Qjs=Kx×(1151+99+1085+691.6+104+18.4+34.6+358+269+14.4+103+153)
=0.75×4081
=3060KVar
总计算负荷Sjs=√Pjs2+Qjs2 =4626.5KVA
总计算电流Ijs1=Sjs/（U ）＝4626.5/（1.732×0.38）＝7029A
2.1.2 主体结构阶段的用电量的计算
（1）确定负荷（Kx-需要系统，COSΨ-额定功率时的功率因数,tgΨ-用电功率的正切值）
塔式起重机组：
查表Kx=0.7,COSΨ=0.8,tgΨ=1.05
1) 先将Jc1=40%统一换算到Jc2=25%的额定容量
Pe1= 111KW*7+96.5KW*5+100.4KW+86KW+71.4KW=1517.3KW
计算负荷:
Pjs1=Kx×Pe1=0.7×1517.3=1062KW
Qjs1=Pjs1×tgΨ=1062×1.05=1115KVar
（2）施工电梯:（现场布置14台，预留一台备用容量）
查表Kx=0.7,COSΨ=0.7,tgΨ=1.02
Pjs2=Kx×Pe2=0.7×（66*6+55.5*8）=588KW
Qjs2=Pjs1×tgΨ=588×1.02=600KVar
（3）多级离心泵:（备用水泵不参与计算）
查表Kx=0.6,COSΨ=0.7,tgΨ=1.02
Pjs3=Kx×Pe3=0.6×2×45=54KW
Qjs3=Pjs3×tgΨ=54×1.02=55KVar
（4）直流电焊机:
查表Kx=0.6,COSΨ=0.8,tgΨ=0.75
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe4=Pe×=12*26×=220KW
计算负荷:
Pjs4=Kx×Pe2=0.6×220=132KW
Qjs4=Pjs2×tgΨ=132*O.75=99KVar
（5）二氧化碳焊机:
查表Kx=0.6,COSΨ=0.8,tgΨ=0.75
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe5=Pe×=3410×=2410KW
计算负荷:Pjs5=Kx×Pe5=0.6×2410KW=1446.5KW
Qjs5=Pjs5×tgΨ=1446.5*0.75=1085KVar
（6）交流电焊机：
查表Kx=0.6,COSΨ=0.4,tgΨ=2.29
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe6=Pe×=35.6×=25.2KW
计算负荷:Pjs6=Kx×Pe3=0.6×（25.2*20)=302KW
Qjs6=Pjs3×tgΨ=302×2.29=691.6 KVar
（7）熔焊栓钉机：
查表Kx=0.6,COSΨ=0.4,tgΨ=1.05
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe7=Pe×=4*60×=170KW
Pjs7=Kx×Pe7=170*0.6=102KW
Qjs7=Pjs3×tgΨ=102*1.05=107KVar
（8）木工、钢筋工、砼工设备:
查表Kx=0.5, COSΨ=0.6, tgΨ=1.33
Pjs8=Kx×Pe4=0.5× (20×3+20×4+10×7+10×4+4×1.5+10×10)=178KW
Qjs8=Pjs4×tgΨ=178×1.33=236.8Kvar
（9）潜水泵：
查表Kx=0.5, COSΨ=0.65, tgΨ=1.17
Pjs9=Kx×Pe5=0.5×22*8=88KW
Qjs9=Pjs5×tgΨ=88×1.17=103Kvar
（10）空气压缩机：
查表Kx=0.6,COSΨ=0.7,tgΨ=1.02
Pjs10=Kx×Pe10=0.6×7.5×4=18KW
Qjs10=Pjs10×tgΨ=18×1.02=18.4Kvar
（11）办公及生活用电：
Pjs11=439×0.6=263.4KW
Qjs11=Pjs5×tgΨ=263.4*1.02=269Kvar
（12）碳弧气刨焊机：
查表Kx=0.6,COSΨ=0.8,tgΨ=0.75
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe12=Pe×=4*20×=56.6KW
Pjs12=56.6×0.6=34KW
Qjs12=Pjs5×tgΨ=34*1.02=34.6Kvar
（13）栓钉机
查表Kx=0.6,COSΨ=0.8,tgΨ=0.75
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe13=Pe×=5*225×=795KW
Pjs13=795×0.6=477KW
Qjs13=Pjs5×tgΨ=477*0.75=358Kvar
（14）空压机
查表Kx=0.6,COSΨ=0.8,tgΨ=0.75
先将Jc1=50%统一换算到Jc2=100%的额定容量
Pe14=Pe×=5*9×=32KW
Pjs14=32×0.6=19.2KW
Qjs14=Pjs5×tgΨ=19.2=14.4Kvar
(15)地下室照明用电
Pjs14=200KW
Qjs14=Pjs5×tgΨ=200*1.02=204Kvar
（16）液压爬模
查表Kx=0.65,COSΨ=0.7,tgΨ=1.02
Pjs11=Kx×Pe11=0.65×65*4=169KW
Qjs11=Pjs11×tgΨ=169×1.02=172.4Kvar

总的有功功率 : 鉴于现场设备较多，干线同期系数取0.7
Pjs=Kx×(Pjs1+…+PjS15)
=0.7×(1062+588+54+132+1446.5+302+102+178+88+18+263.4+34+477+19.2+169+
200)
=3593KW
Qjs=Kx×(Qjs1+…+Qjs15)
=0.7×(1115+600+55+99+1085+691.6+107+236.8+103+18.4+269+34.6+
358+14.4+204+172.4）
=3614KVar
总计算负荷Sjs=√Pjs2+Qjs2 =5096KVA
总计算电流Ijs1=Sjs/（U ）＝5096/（1.732×0.38）＝7742A
2.2 供电方案选择
从上述计算地下室用电量为4626.5KVA ，主体阶段为5096KVA，业主提供的电源为2860KVA的负荷电量，由此可见，地下室施工阶段与主体施工阶段均不能满足施工用电的要求，需增加3个800KW箱变。
在供电系统布置时，在现场办公区建立配电房，在相应的位置设总配电箱（一级配电箱），并在施工用电区设置分配电箱（二级配电箱），再分别引至办公区、塔吊、施工电梯、钢筋房、塔楼及其它用电点。同时根据施工阶段的转换，用电线路也随用电设备的增加或减少而改变。
由于业主提供的两台箱式变压器出线开关均为400A开关各4个，每台变压器采用三路电缆埋地敷设到施工配电房，根据电缆载流量选择，选用交联聚氯乙烯电缆YJV3X150+2X95电缆能满足供电要求。
布线的原则：遵循生产生活用电分路的原则，由配电房引三相五线至各用电点；现场系统按“三级配电二级保护”的原则进行配置；现场施工用电按《施工现场临时用电安全技术规范》执行。
2.3 供电线路及设备的选择
2.3.1 供电线路的选择
本工程现场临时用电采取TN-S供电系统，放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或树干式构成配电网络，并在配电柜及二级配电箱处做重复接地。按照配电柜（一级配电箱）→现场总配电箱（二级配电箱）→现场分配电箱（三级配电箱），三级配电，二级漏电保护原则配电。
线路选择：按照各个供电区域各个阶段负荷容量及可能出现的机动用电，并结合现场的具体情况，同时考虑施工方便、经济的条件进行选择。线路布置见“施工用电布置图”。
具体线路考虑如下：
线路
使用
时间
使用部位
用电量较大的设备
线路1
AP1-1
整个施工期间
地下室/塔楼
2#、4#塔吊(TD-2/TD-4)
线路2
AP1-2
整个施工期间
地下室/塔楼
11#、17#塔吊(TD-11/TD-17)
线路3
AP1-3
整个施工期间
地下室/塔楼
12#、13#塔吊(TD-12/TD-13)
线路4
AP1-4
整个施工期间
地下室/塔楼
E、F焊接控制箱（AP-E/AP-F)
线路5
AP2-1
整个施工期间
地下室/塔楼
A、B焊接控制箱（AP-A/AP-B1/AP-B2)
线路6
AP2-2
整个施工期间
地下室/塔楼
5#、6#塔吊(TD-5/TD-6)
线路7
AP2-3
整个施工期间
地下室/塔楼
楼层施工用电
线路8
AP3-1
整个施工期间
地下室/塔楼
14#、15#塔吊(TD-14/TD-15)
线路9
AP3-2
整个施工期间
生活区、办公区
办公室内空调、电脑等设备，管理人员宿舍，食堂用电(AP0)
线路10
AP4-1
整个施工期间
地下室/塔楼
8#、9#塔吊(TD-8/TD-9)
线路11
AP4-2
整个施工期间
地下室/塔楼
3#、7#塔吊(TD-3/TD-7)
线路12
AP4-3
整个施工期间
地下室/塔楼
1#、10#、16#塔吊(TD-1/TD-10/TD-16)

配线线路详细布置详附图一（东南国际航运中心临时用电平面图）。
2.3.2 线路导线截面选择
考虑到施工现场条件差、临时性强、变化大等因素，所有电缆针对使用环境及工况从YJV电缆（主干）和YC电缆中选用（次干线）。选择分别按允许电流、允许电压降、机械强度选择，计算公式如下：
按允许电流计算公式：

I线 （1-1）式

按允许电压降计算公式
S=∑P×L/(C×[ε]) （1-2）式
S—导线截面（mm2）
P—线路输送功率
L—送电线路的距离
ε—允许的相对压降（本工程取5%）
C—系数（本工程采用铜芯线，取76.5）
其中：
线路n主干线:表示从配电房到一级箱n的导线
回路n-k: 表示线路n上从总配箱（一级箱）到k分配箱（二级）的回路上的导线
2.3.2.1电缆大小选择参照表

电线穿管最小管径：
整定电流le（A）
电缆穿管管径表YJV-1KV
穿管
400A
4(3)x240+1(2)x120
SC100
350A
4(3)x185+1(2)x95
SC100
315A
4(3)x150+1(2)x70
SC100
250A
4(3)x120+1(2)x70
SC100
225A
4(3)x95+1(2)x50
SC80
160A
4(3)x70+1(2)x35
SC80
125A
4(3)x50+1(2)x25
SC70
100A
4(3)x35+1(2)x16
SC70
80A
4(3)x25+1(2)x16
SC50
63A
5x16
SC40
50A
5x16
SC40
40A
5x10
SC32
32A
5x10
SC32
25A
5x6
SC25
20A
5x4
SC25
16A
5x2.5
SC20

2.3.3 设备选择
2.3.3.1 现场三级配电原理：
一级电箱
末级电箱
二级电箱

用电设备

2.3.3.2 主要配电设备表
开关大小、详见配电系统图（附件二、四）。

2.4 临时供电系统的搭设注意事项
2.4.1 配电箱设置要求
（1）总三配电箱须装设总隔离、分路隔离开关，总融断器和分路熔断器，漏电保护器。
（2）分配电箱应装设总隔离和分路隔离开关，总融断器和分路熔断器。
（3）开关箱装设隔离开关和漏电保护器，满足“一机一闸，一漏电一保护”。
（4）箱体采用户外式，铁皮厚度大于1.5mm,箱内各回路标识清楚，电线接头压紧，安装牢固，作到防雨防尘，便于操作。
2.4.2 接地与接零保护系统
（1）本工程施工现场比较宽广，用电设备较多，用电量大，采用TN—S三相五线接零保护。
（2）TN—S三相五线接零保护架设要求：
1)保护零线不通过开关或熔断器。
2)保护零线作为接零保护的专用线，单独使用。
（3）保护接零除了从总配电箱电源侧引出外，在任何地方不与工作零线有电气连接。
（4）保护零线的截面积不小于工作零线的截面积，同时满足机械强度的要求。
（5）保护零线的统一标志为黄/绿双色线，在任何情况下不将其作负荷线用。
（6）重复接地在保护零线上。工作零线不加重复接地。
（7）保护零线除了在配电室或总配电箱作重复接地外，还在配电线路的中间处及末端做重复接地。
2.4.3 接地
（1）本临时供电系统接地制式为TN-S制。
（2）施工临时用电的接地利用已施工完成的建筑主体联合接地系统，接地电阻小于1欧姆。
（3）所有电气设备的金属外壳均应用铜芯导线与接地端子可靠连接。
防雷
（1）厦门地区雷暴日为47.4天，本工地临时防雷系统按二类防雷要求设防。
（2）所有塔吊顶端应设接闪器，接闪器应与塔吊牢固连接后再与引下线连接，防雷接地采用大楼正式地板接地钢筋，实测电阻应不大于10欧姆。
2.5 安全技术保障措施
（1）编制临时用电施工组织设计和安全用电技术措施，建立审批制度和相应的技术档案。
（2）建立技术交底制度，并在技术交底文字资料上履行交底人和被交底人签字手续，注明交底日期。每月对专业电工进行一次安全技术交底，每半月召开安全生产例会，且做会议纪要。分包单位进场时签订安全用电合同，施工过程中严格按照合同执行。
（3）建立安全检测制度。临时用电设施完成后，定期对临时用电进行检测。主要内容为：接地电阻值，电气设备绝缘电阻值，每天检测漏电保护器等，并做好检测记录。
（4）建立电器维修制度。加强日常和定期维修，及时发现和消除隐患，并建立维修工作记录。
（5）建立安全检查和评估制度。按照JGJ59-2011《建筑施工安全检查评分标准》及厦门安全检查标准，每月对现场用电情况进行检查评比并做好相关记录。
（6）建立用电安全责任制。对临时用电工程各部位的操作，监护，维修分片，分块，分机落实到人，并辅以必要的奖惩。现场安全用电机电工长为第一责任人，电工班长对现场安全用电具体负责，分包单位电工负责本单位的安全用电。
（7）建立安全教育制度和培训制度。每半年对专业电工进行考核，每年进行一次集中培训。
（8）强化安全用电领导体制，改善电气技术队伍素质。
（9）用电单位的用电设备必须做到一机一闸固定设备设专用的开关箱，实行“一机、一闸、一漏、一箱、一锁”制度，杜绝一闸多用，配电系统必须分路明确，并有分路标记。
（10）配电箱、开关箱内不得存放任何杂物，周围1.5m内禁止堆放任何杂物，道路必须畅通。
（11）在检修线路时，应停电检修，将配电箱、开关箱的闸具关掉，并挂上“禁止合闸”的标志牌，检修人员必须是专业电工，并佩带绝缘用品、工具，非专业电气作业人员不得进行电工作业，专业电工不得违章作业。
（12）用电单位用电必须规范，正确接线，不得乱搭接。
（13）下班后必须切断设备电源。
（14）项目每天组织用电单位对现场用电情况进行检查，对安全隐患限期整改。
（15）现场采用TN-S的三相五线制供电，保护零线和工作零线分别设置，相线、工作零线、保护零线的色标。
（16）电焊机接线时，尽可能分布到三条相线上，作到三相平衡。
（17）配电箱重复接地电阻﹤10Ω；接地材料用镀锌扁钢，且埋入地下2.5m，并作接地标识。
（18）漏电开关的设置：漏电开关设为2～3级，一级箱的漏电动作时间为0.2秒，开关箱的漏电开关漏电动作电流为30mA，动作时间应小于0.1S。体现漏电电流的分级。
（19）临时用电每条回路通电时必须测试绝缘电阻，达到绝缘要求后方可合闸送电；负荷开关的选择与相应的负荷匹配。
（20）班组在作业前，项目须有针对性的安全技术交底。
（21）照明器具、手持电动工具采用铜芯橡套线；严禁使用护套线。
（22）严格按照《施工现场临时用电安全技术规程》（JGJ46-2012）的要求施工，杜绝违章操作。
（23）配电箱配负荷系统图、用电危险标志。
2.6 电气防火措施
（1）避免通电线路短路，过载引发电线发热。
（2）配电房、电焊作业附近不得堆放易燃易爆物品，消除火灾隐患；
（3）电气火灾事故发生后，要及时断电后，才能使用消防栓扑救；为电器设备配备灭火器材应是干粉灭火器、二氧化碳等绝缘灭火器。
（4）电线接头必须压紧或焊接牢固，避免接触不良、接头松动引起发热。
（5）禁止非电气专业人员私拉乱接。
（6）施工用电管理制度
（7）临时用电或机械设备安装完毕，经项目部验收合格后方可使用。
（8）从事电气操作人员，必须持有效证件上岗，认真执行电气操作规程，专人管理，责任到人。
（9）对电箱检查、维修时，必须断电作业，并悬挂“正在作业，禁止合闸”的标志或派专人监护。
（10）建立健全安全用电的管理制度，对员工进行安全用电的宣传教育和书面的安全技术交底。各分包单位必须执行相应的技术规范和总包单位有关的用电管理制度；未经总包单位的许可，严禁私拉乱接。
（11）根据前面计算的考虑，栓钉焊机不得 与楼层其他焊接设备同时使用。
第3章 施工用水
3.1 给水系统
本工程由市政给水管网提供一根DN100的给水管，由于本工程属于超高层建筑，市政管网压力不能满足大楼的施工需要，从市政管网引来后，需要采用其他方式将水供到施工现场的用水点，确保现场消防和施工稳定可靠的用水。
3.1.1 给水系统计算
本工程临时用水包括施工用水、施工机械用水、生活用水及消防用水四部分，各部分用水量如下：
3.1.1.1 施工用水量
工程用水量Q1=K1∑M1N1K2/（8×3600）
式中：
K1：未预计的施工用水系数，取1.10；
K2：用水不均衡系数，取1.5
M1：每班计划完成工程量，按每班浇筑1600m3混凝土；
N1：混凝土采用预拌混凝土，仅考虑混凝土自然养护，耗水量取200L；
Q1=1.10×1600×200×1.5/（8×3600）=18.33L/S
3.1.1.2 机械用水量
Q2=K1∑M2N2K2/（8×3600）
M2: 各种机械用水量 木工机械总计设计20L/d
N2：各种用水机械的台数 本工程中均为3台
Q2：1.15×20×3×1.5/（8×3600）=0.0036L/S
3.1.1.3 生活用水量
Q3=P1N3K4/8×2000
式中：P1:现场平均施工人数 本工程平均人数约为2000人
N3：生活用水定额 20L/人
K4：最多人数与平均人数的比值 取1.3
Q3=2000×20×1.3/（8×3600）=1.8L/S
3.1.1.4 消防用水量
Q5=10 L/S
3.1.1.5 总用水量
日常总用水量Q= Q5+1/2(Q1+Q2+ Q3）=19.05 L/S
3.1.1.6 管径选择
给水管主管径为：
D=【（4×19.05 L/S）/（1000 L/m3×3.14×3m/S）】1/2=0.090m
取管径为100mm.
生产区给水主管：
D=[(4*18.33L/S)/(1000L/m3*3.14*3m/s)]1/2=0.088m/s
取主管径为100mm.
生产区消防给水主管径为：【(4*15L/S)/(1000L/m3*3.14*3m/s)】1/2=0.798m
取主管径为100mm.
3.1.2 管径的计算
总水管管径为：D=【（4×19.2L/S）/（1000 L/m3×3.14×3m/S）】1/2=0.098m
由于本工程尽计算过程综合考虑了用水最不利的因素，因此现场采用DN100供水接驳点。并采取一定的措施保证用水正常。
消防用水的管径：
D=【（4×10 L/S）/（1000 L/m3×3.14×2m/S）】1/2=0.080m
故综合考虑按100mm考虑。
3.2 施工给水方案的确定
