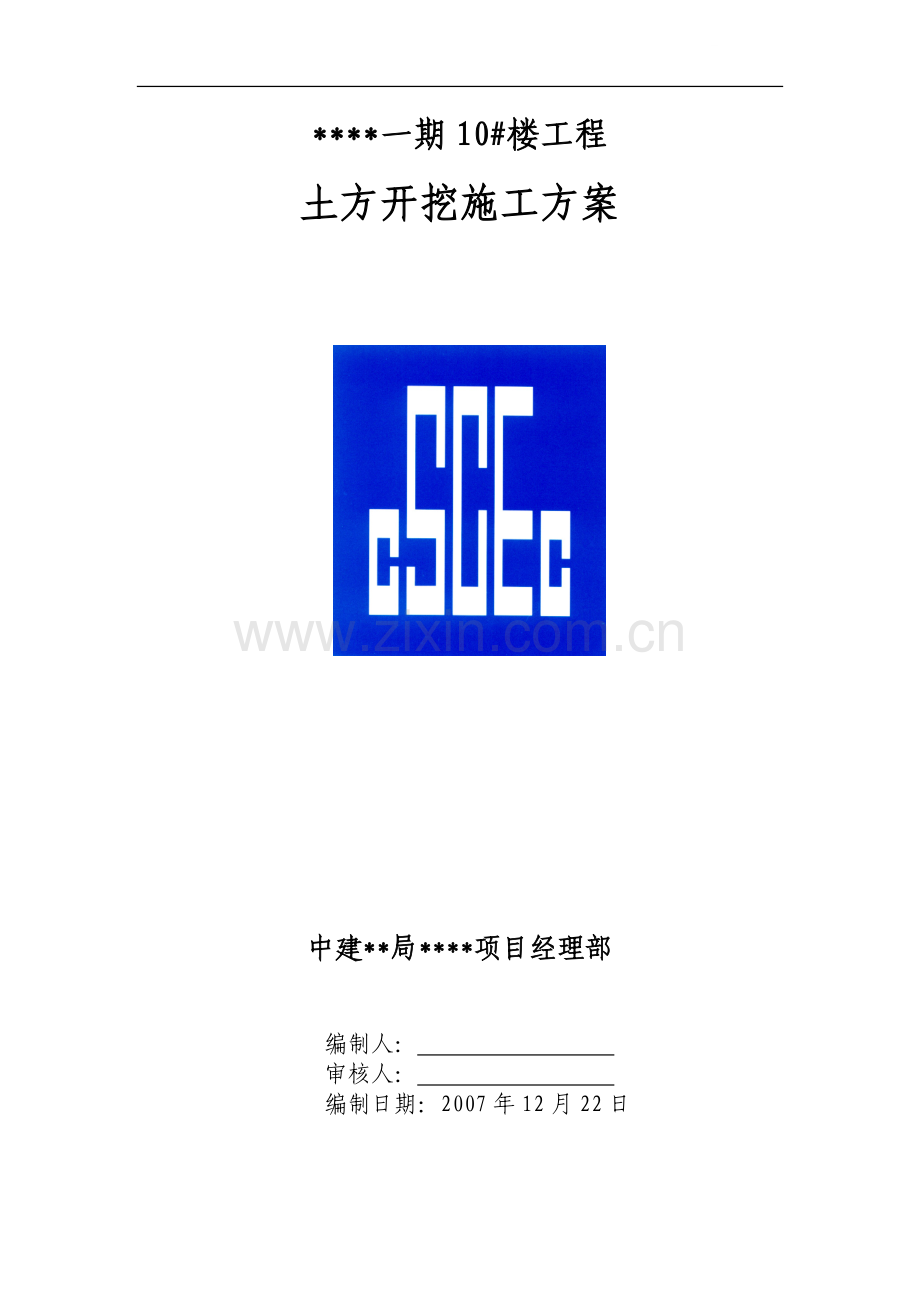

****一期10#楼工程

土方开挖施工方案

中建**局****项目经理部

编制人：
审核人：
编制日期：2007年12月22日
****一期工程10#楼土方开挖方案
一、 工程概况
1、建筑概况：
10#楼建筑平面近似长方形，长轴54.5m，短轴23.7m，，地上高度约58m，建筑面积约17582m2，框架剪力墙结构，结构安全等级为一级，建筑耐久年限为一级，抗震设防烈度为6度，防火类别为二类，耐火等级为二级，桩基础为预制管桩。
2、地质条件：
土层层号
土层类别
fak（kpa）
Es（Mpa）
qsia（kpa）
埋深（m）
层厚（m）
状态及湿度
压缩性
（1）层
素填土

0
0.7-3.7
松散 湿

（2-1）层
淤泥质粘土
70
3.5
9
2.0-3.5
0.5-1.1
软流塑 湿
高
（2-2）层
粉质粘土
125
6.5
25
1.0-4.1
0.8-3.5
可塑
中
（3-1）层
粉质粘土
230
10
30
0.7-7.0
1.2-4.0
硬塑
中
（3-2）层
粘土
390
14.5
35
2.0-7.9
2.0-8.6
硬塑
低
（3-3）层
粘土
430
15.5
38
7.1-14.0
6.9-14.0
硬塑
低
（4）层
含砾砂质泥岩
380
44
45
19.5-21.6
6.3

本工程建筑的场地类别为二类，场地土类型为中软场地土，场地土为可进行建设的一般场地，地下水对砼中钢筋无腐蚀性，对钢结构有弱腐蚀性，各土层的工程特性见下表：
3、±0.000为23.6m，现场自然标高为24.4m，基坑底面积1452.1m2，内承台垫层底标高为-4.5m。
4、本工程土方工程主要为深基坑土方开挖、承台及基梁土方开挖。土方开挖方量约计9600立方。
二、施工总体部署
1、10#楼桩顶设计标高为-4.5M，由于桩身实际贯入度和承台设计底标高变化，造成现在承台底标高与桩顶实际标高最大相差4m，对土方施工造成诸多不便，这就需要对基坑按1：2放台阶，逐层逐步向下挖。我部拟采用分层整体开挖，上下层开挖水平间距为5～10米，上下层同步流水进行，保证进度为后续施工顺利展开赢得时间。
2、基坑支护紧后进行施工,在基坑成型后立即进场组织施工，保护坡岸土方不受季节和其他外因影响。
3、根据工程施工整体部署，将平面不划分区域从1轴开始依次向东倒退挖土，经两到三次分层开挖后，基坑成型。第一层挖土深度达到设计标高-2.4M，间距10M以上马上安排桩机施工人员进场切除超高部分桩头，然后进行第二层挖土，深度挖至-4.5M，第二次安排桩机施工人员进场切除超高部分桩头。（详见附图）

4、本工程基底管桩密布，高低不平，管桩间隙小，大反铲挖土机的斗尺寸太大，强行挖土可能会导致桩头断裂，这是规范严格禁止的，因此不能伸进去取土。对于桩间土严格执行当桩间空隙大于50CM时另行安排0.2M3的小斗挖土机两台下坑配合大反铲挖土机施工，对于桩间空隙小于50CM时另组织人工指挥测定标高及修整桩间土，多方配合争取一次到位。由于基坑内管桩密布，且高出基底设计深度近4米，要求小型机械臂伸展非常小心，避免破坏桩头和引起桩身破裂。
5、本工程基坑土方开挖量大，工期短，且施工控制难度大，机械设备配合尤其重要，需要小挖机把桩间土方挖出归堆后，再由大挖机及时将土方装进自卸车辆运走，保证开挖工作面内顺畅无阻，因此我部根据实际需要安排多种土方机械设备进场施工，保证施工顺利完成。
1） 挖土机上下层工作间距1.5M<H<2.4M满足挖土机的下挖臂长。
2） 挖土机同一平面内工作间距5M<D<12M满足挖土机的回转臂长。
3） 挖土机与自卸车的间距，运土汽车布置于反铲的一侧2M<L<6M，以减少回转角度，提高生产效率。
6、注意开挖过程中不得损坏桩，不得扰桩，桩间空隙小于500mm时必须采用人工清挖，将清挖出来的土方归堆，然后由小反铲将土方挖走。
7、基坑土方完成后在基坑上口四周采用安全护栏封闭，安装警示灯，悬挂警示牌，在32轴/N轴处设置下坑爬梯。
8、土方开挖作业要按要求实施，严格控制开挖边线，开挖边坡见附图。深基坑根据桩基分布，坑壁坡度为1：0.75。基坑排水为明沟排水，水引至排水沟，采用扬程20m污水泵经集水坑排出基坑。根据施工具体情况，现场设置集水坑1个/30M，共计4个，明沟详见附图。
9、由于深基坑四周有桩基待施工，故土方开挖时深基坑上口边线距综合楼、13#楼大于10M，预留施工道路。距坡边1000mm设置1.2m高安全防护栏杆，刷黄黑警示漆。
10、土方弃置场地在围墙外以南区域，所有开挖土方运至离基坑开挖现场约400m远的土方弃置场地。弃土点配备一台推土机配合弃土堆置，边堆边推。
11、根据总体工期安排，计划深基坑土方开挖4天完成。
12、由于承台施工期间雨水较多，土方开挖后立即组织专业人员进行坑底和上坡口排水沟、集水坑施工，以便于雨水有组织及时排入现场总体排水沟。
三、施工准备
1 技术准备
1）学习和审查图纸，核对平面尺寸和标高，图纸相互间有无错误或矛盾；掌握设计内容及各项技术要求，了解工程规模、特点、工程量和质量要求；审查地基处理和基础设计，进行图纸会审。
2）熟悉土层地质、水文勘察资料，搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸相互间有无错误和冲突。
3）查勘施工现场，摸清工程场地情况，收集施工需要的各项资料，包括施工场地地形、地貌、地质水文、河流、气象、运输道路现状，邻近建筑物、地下基础、管线、防空洞、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况，防洪排水系统等等，以便为施工规划和准备提供可靠的资料和数据。
4）研究制定基坑开挖施工方案；绘制施工总平面布置图和基坑开挖图，确定开挖路线、顺序、范围、基底标高、边坡坡度、排水沟、集水井位置，场地平整的土方调配方案，多余土方或基槽土方的堆放地点、运距，提出需用的施工机具、劳动力、推广新技术计划等。
5）根据施工方案编制技术交底，并向参加施工人员进行详细的技术和安全文明施工交底。
2 材料准备
做好临时设施用料和机械用油料计划、采购和进场组织工作，按施工平面图要求指定地点存放。
3 主要机具
推土机1台、挖掘机5台、自卸汽车8辆、水泵4台等。具体详见下表。
序号
机具名称
型号规格
产地
数量
额定功率KW
生产能力
1
挖掘机
CAT320
美国
3
135
1.2m3/斗
2
挖掘机
小松60
日本
5
80
0.2m3/斗
3
推土机
T140
中国
1
160

4
自卸汽车
五十铃
日本
4
148
20T
5
自卸汽车
TD50A
日本
4
120
10T
6
水泵

中国
4
3.5
Ø100
四、施工工艺
1 工艺流程
测量放线、验线→一层桩顶土方小型挖机配合大型机械开挖→一层桩头去除→二层桩间土方人工配合小型机械开挖→大型挖土机转运桩顶土方→垫层土方人工开挖→人工修槽→验槽
2 施工要点
1）选用挖土施工机械5台，备用1台。以充分发挥机械效率，节省费用，加速工程进度，采用液压反铲挖掘机开挖。
2）绘制详细的土方开挖图，规定开挖路线、顺序、范围、底部各层标高，边坡坡度，排水沟、集水井位置及流向，弃土堆放位置等，避免混乱，造成超挖、
乱挖，应尽可能地使机械多挖，减少机械超挖和人工挖土。
3）自卸汽车数量按挖掘机械大小、生产率和工期要求配备，保证挖掘机械连续作业。每台挖机配备4台自卸汽车。
4）基坑边角部位、桩的周围等机械开挖不到的部位，用少量人工配合开挖和清底、清坡，将松土清至机械作业半径范围内，再用机械装车运走。
5）机械开挖预留一层200mm厚土用人工清底找平，避免超挖和基底土遭受扰动。
6）在开挖过程中，给予明确的开挖深度（标高），采用水准仪跟踪测量，并用小竹桩刷红油漆做好标志，并作为测量记录。
7）注意开挖过程中不得损坏桩，不得扰桩，桩间空隙小于500mm时必须采用人工清挖，将清挖出来的土方归堆，然后由小反铲将土方挖走。
五、成品保护措施
1 机械挖土作业应注意保护测量控制定位桩、轴线桩、水准基桩，防止被挖土和运土机械设备碰撞、行驶破坏。
2 基坑四周设排水沟、集水井，场地有一定坡度，以防雨水浸泡基坑和场地。
3 夜间施工现场设3个灯塔以供照明，防止地基、边坡超挖。
4 深基坑开挖的支护结构，在开挖全过程中应做好保护，不得随意拆除或损坏。
六、安全环保措施
1 开挖边坡土方，严禁切割坡脚，以防导致边坡失稳。
2 机械行驶道路应平整、坚实，配备一台推土机配合修路。
3 机械挖土分层进行，按图放坡，防止塌方、溜坡等造成机械倾翻、淹埋等事故。用推土机推土，铲刀不得超出坡沿，以防倾覆。陡坡地段推土需设专人指挥，严禁在陡坡上转弯。正车上坡和倒车下坡的上下坡度不得超过35°，横坡不得超过10°。推土机陷车时，应用钢丝绳缓缓拖出，不得用另一台推土机直接推出。
4 多台挖掘机在同一作业面机械开挖，挖掘机间距应大于10m；多台挖掘机在不同台阶同时开挖时，应验算边坡的稳定，上下台阶挖掘机前后应相距30m以上，挖掘机离下部边坡应有一定安全距离，以防造成翻车事故。
5 机械施工区域禁止无关人员进入场地内。挖掘机工作回转半径范围内不得站人或进行其他作业。挖掘机卸土，待车停稳后进行，不得将铲斗从运输汽车驾驶室顶部越过；装土时任何人都不得停留在装土车上。
6 挖掘机操作和汽车装土行驶要听从指挥；所有车辆必须严格按规定的开
行路线行驶，防止撞车。
7 挖掘机行走和自卸汽车卸土时，必须注意上空电线，不得在架空输电线路下工作；如在架空输电线路一侧工作时，垂直与水平距离分别不得小于2.5m与4～6m（110～220kVA时）。
8 夜间作业，机上及工作地点必须有充足的照明设施，在危险地段应设置明显的警示标志和护拦。
9 雨期施工，运输机械和行驶道路应采取防滑措施，以保证行车安全。
10 采用降排水措施时，抽出的水有组织地排放至指定位置，不得任其漫流而污染场地环境。
11 运输土方的车辆如需在场外行驶时，应用加盖车辆或采取覆盖措施，以防遗洒污染道路和环境。
12 土方施工时，现场必须有专人指挥、协调。
七、质量控制要点
1 土方开挖前应检查定位放线、排水系统，合理安排土方运输车的行走路线及弃土场。
2 施工过程中应检查平面位置、水平标高和边坡坡度、压实度、排水、降低地下水位系统，并随时观察周围的环境变化。

八、质量标准
土方开挖工程的质量检验标准应符合下表的规定。

土方开挖工程的质量检验标准（mm）

项
序
项目
允许偏差或允许值
检验方法
柱基基坑基槽
挖方场地平整
管沟
地（路）
面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
水准仪
2
长度、宽度（由设计中心线向两边量）
＋200
-50
＋300
-100
＋500
-150
＋100
——
经纬仪，用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一般项目
1
表面平整度
20
20
50
20
20
用2m靠尺和楔形塞尺检查
2
基底土性
设计要求
观察或土样分析
注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。

中建**局****项目经理部
2007.12.22
