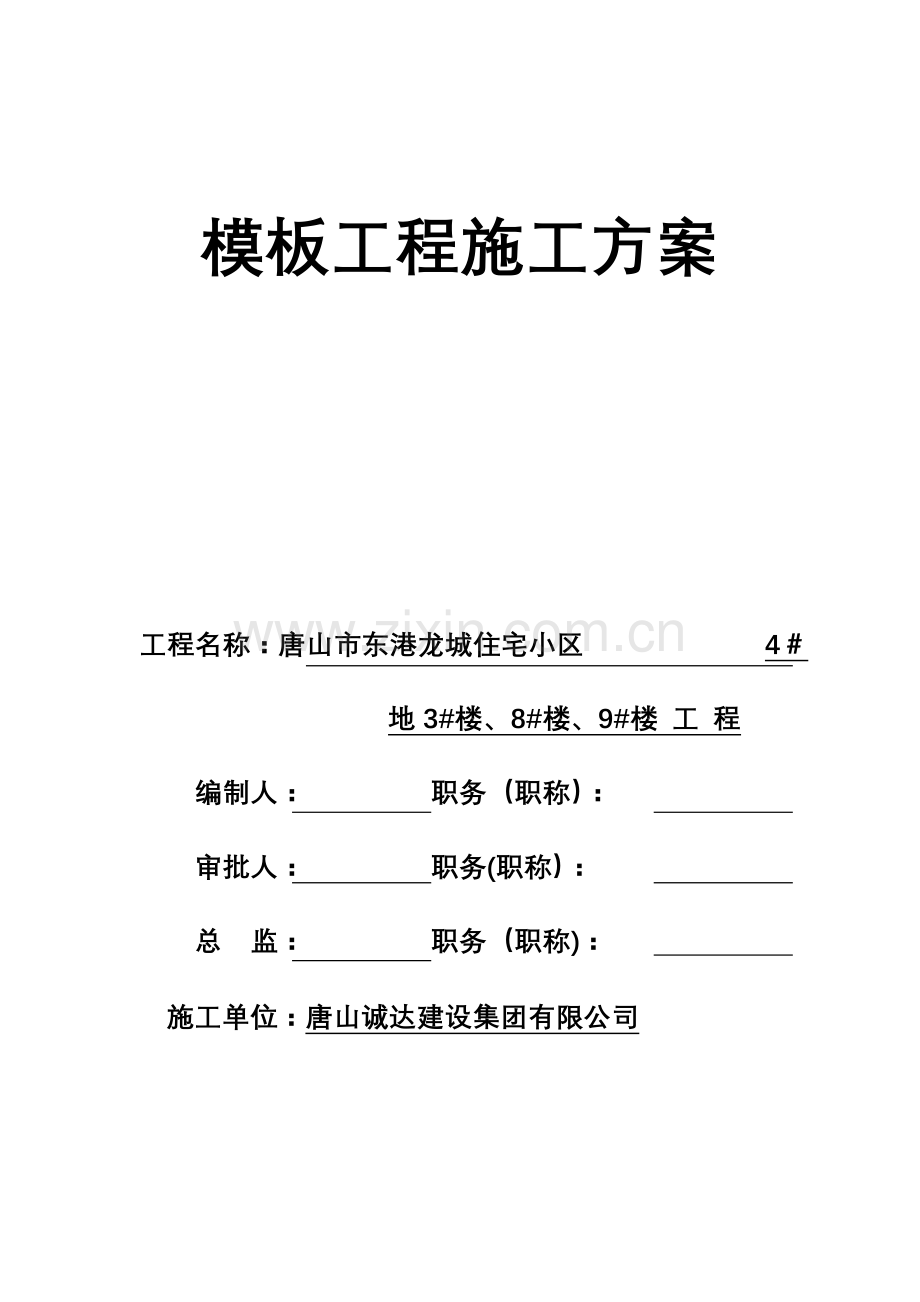

模板工程施工方案

工程名称：唐山市东港龙城住宅小区 4＃地3#楼、8#楼、9#楼 工 程
编制人： 职务（职称）：
审批人： 职务(职称）：
总 监： 职务（职称)：

施工单位：唐山诚达建设集团有限公司

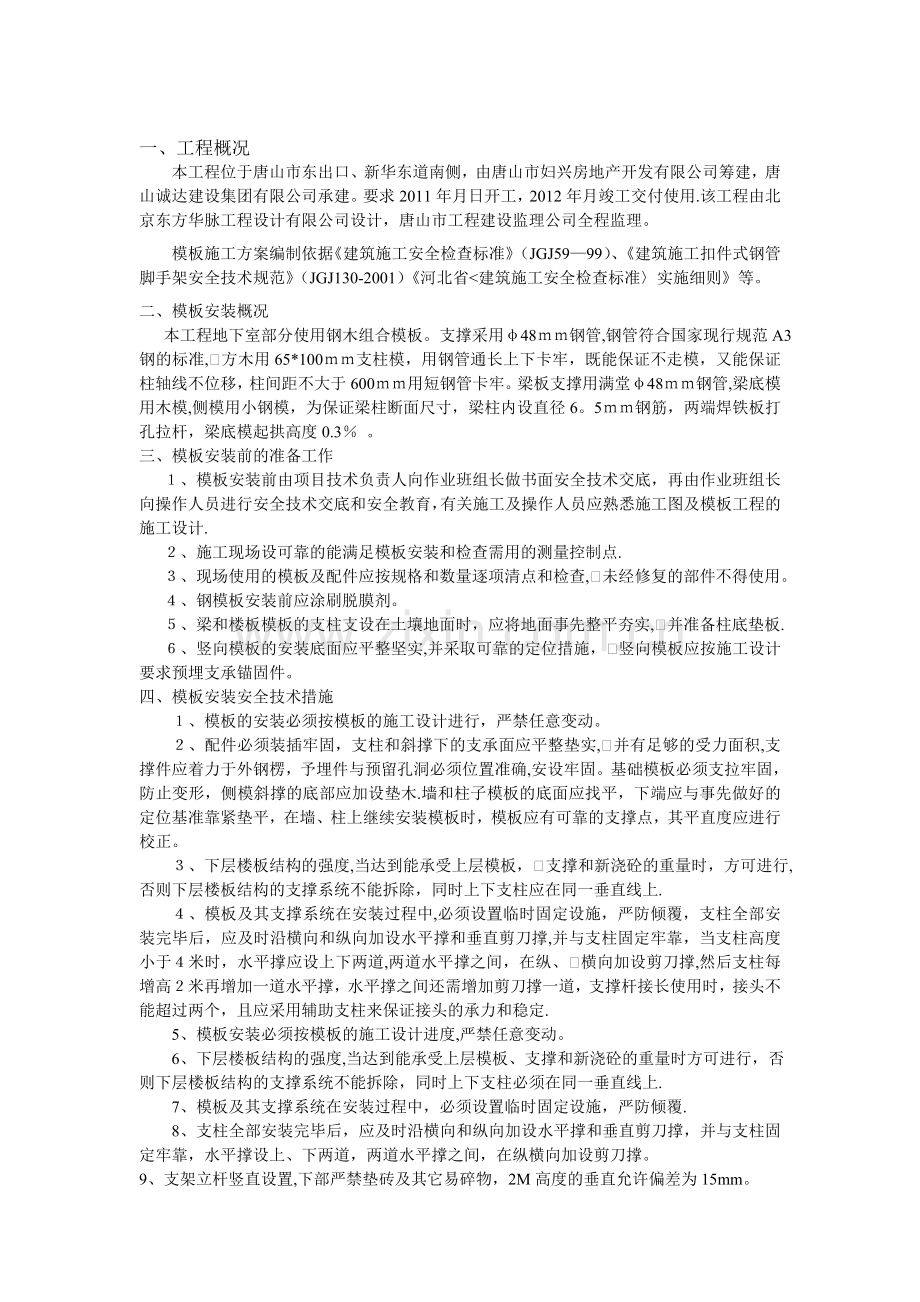

一、工程概况
本工程位于唐山市东出口、新华东道南侧，由唐山市妇兴房地产开发有限公司筹建，唐山诚达建设集团有限公司承建。要求2011年月日开工，2012年月竣工交付使用.该工程由北京东方华脉工程设计有限公司设计，唐山市工程建设监理公司全程监理。
模板施工方案编制依据《建筑施工安全检查标准》（JGJ59—99）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）《河北省<建筑施工安全检查标准〉实施细则》等。
二、模板安装概况
本工程地下室部分使用钢木组合模板。支撑采用φ48ｍｍ钢管,钢管符合国家现行规范A3钢的标准,方木用65*100ｍｍ支柱模，用钢管通长上下卡牢，既能保证不走模，又能保证柱轴线不位移，柱间距不大于600ｍｍ用短钢管卡牢。梁板支撑用满堂φ48ｍｍ钢管,梁底模用木模,侧模用小钢模，为保证梁柱断面尺寸，梁柱内设直径6。5ｍｍ钢筋，两端焊铁板打孔拉杆，梁底模起拱高度0.3％ 。
三、模板安装前的准备工作
１、模板安装前由项目技术负责人向作业班组长做书面安全技术交底，再由作业班组长向操作人员进行安全技术交底和安全教育，有关施工及操作人员应熟悉施工图及模板工程的施工设计.
２、施工现场设可靠的能满足模板安装和检查需用的测量控制点.
３、现场使用的模板及配件应按规格和数量逐项清点和检查,未经修复的部件不得使用。
４、钢模板安装前应涂刷脱膜剂。
５、梁和楼板模板的支柱支设在土壤地面时，应将地面事先整平夯实,并准备柱底垫板.
６、竖向模板的安装底面应平整坚实,并采取可靠的定位措施，竖向模板应按施工设计要求预埋支承锚固件。
四、模板安装安全技术措施
１、模板的安装必须按模板的施工设计进行，严禁任意变动。
２、配件必须装插牢固，支柱和斜撑下的支承面应平整垫实,并有足够的受力面积,支撑件应着力于外钢楞，予埋件与预留孔洞必须位置准确,安设牢固。基础模板必须支拉牢固，防止变形，侧模斜撑的底部应加设垫木.墙和柱子模板的底面应找平，下端应与事先做好的定位基准靠紧垫平，在墙、柱上继续安装模板时，模板应有可靠的支撑点，其平直度应进行校正。
３、下层楼板结构的强度,当达到能承受上层模板，支撑和新浇砼的重量时，方可进行,否则下层楼板结构的支撑系统不能拆除，同时上下支柱应在同一垂直线上.
４、模板及其支撑系统在安装过程中,必须设置临时固定设施，严防倾覆，支柱全部安装完毕后，应及时沿横向和纵向加设水平撑和垂直剪刀撑,并与支柱固定牢靠，当支柱高度小于４米时，水平撑应设上下两道,两道水平撑之间，在纵、横向加设剪刀撑,然后支柱每增高２米再增加一道水平撑，水平撑之间还需增加剪刀撑一道，支撑杆接长使用时，接头不能超过两个，且应采用辅助支柱来保证接头的承力和稳定.
5、模板安装必须按模板的施工设计进度,严禁任意变动。
6、下层楼板结构的强度,当达到能承受上层模板、支撑和新浇砼的重量时方可进行，否则下层楼板结构的支撑系统不能拆除，同时上下支柱必须在同一垂直线上.
7、模板及其支撑系统在安装过程中，必须设置临时固定设施，严防倾覆.
8、支柱全部安装完毕后，应及时沿横向和纵向加设水平撑和垂直剪刀撑，并与支柱固定牢靠，水平撑设上、下两道，两道水平撑之间，在纵横向加设剪刀撑。
9、支架立杆竖直设置,下部严禁垫砖及其它易碎物，2M高度的垂直允许偏差为15mm。
10、当梁模板支架立杆采用单根立杆时立杆应设在梁模板中心线处,其偏心距不大于25MM.
11、满堂模板四边与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连接续设置。
12、支模应按施工工序进行,模板没有固定前，不得进行下道工序。
13、支设立柱模板和梁模板时，必须搭设施工层.脚手板铺严，外侧设防护栏杆，不准站在柱模板上操作和在梁模板上行走，更不允许利用拉杆支撑攀登上下。
14、墙模板在未装对接螺栓前，板面要向后倾斜一定角度并撑牢，以防倒塌。安装过程要随时拆换支撑或增加支撑，以保持墙模处于稳定状态。
15、安装墙模板时，以内、外墙角开始，向相互垂直的二个方向拼装,连接模板的U形齿要正反交替安装,同一道墙的两侧模板要同时组合，以确保模板安装时的稳定。
16、楼板模板安装就位时,要在支架搭设稳固，板下横楞与支架连接牢固后进行。
17、五级以上大风,必须停止模板的安装工作。
18、模板安装完毕,必须进行检查验收后，方可浇筑砼,验收单内容要量化。
五、模板拆除安全技术措施
１、模板拆除前必须确认砼强度达到规定，并经拆模申请批准后方可进行,要有砼强度报告砼强度未达到规定，严禁提前拆模。
２、模板拆除前应向操作班组进行安全技术交底，在作业范围设安全警戒线并悬挂警示牌,拆除时派专人（监护人）看守.
３、模板拆除的顺序和方法：按先支的后拆，后支的先拆，先拆不承重部分，后拆承重部分,自上而下的原则进行。
4、在拆模板时，要有专人指挥和切实的安全措施,并在相应的部位设置工作区，严禁非操作人员进入作业区。
5、工作前要事先检查所使用的工具是否牢固,搬手等工具必须用绳链系挂在身上，工作时思想要集中,防止钉子扎脚和从空中滑落。
6、遇六级以上大风时，要暂停室外的高处作业，有雨、雪、霜时要先清扫施工现场,不滑时再进行作业。
7、拆除模板要用长撬杠,严禁操作人员站在正拆除的模板上。
8、在楼层临边、楼梯楼板有预留洞时，要在模板拆除后，随时在相应的部位做好安全防护栏杆，或将板的洞盖严.
9、拆模间隙时，要将已活动的模板、拉杆、支撑等固定牢固，严防突然掉落，倒塌伤.
10、拆除基础及地下室模板时，要先检查基模，土壁的情况发现有松软、龟裂等不安全因素时,必须在采取措施后，方可下人作业，拆下的模板和支撑件不得在离槽上口１m以内堆放，并随拆随运.
11、拆除板、梁、柱、墙模板时要注意:
（1）在拆除2m以上模板时,要搭脚手架或操作平台，脚手板铺严,并设防护栏杆。
（2)严禁在同一垂直面上操作.
(3)拆除时要逐块拆卸，不得成片松动和撬落、拉倒。
（4）拆除梁挑檐的底模时，要设临时支撑，防止大片模板坠落.
（5)严禁站在悬臂结构,挑檐上面敲拆底模。
12、每人要有足够工作面，数人同时操作时要明确分工，统一信号和进行。
六、设计计算书
此计算为最大开间及进深计算
模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）。
模板支架搭设高度为2.7米，
搭设尺寸为：立杆的纵距 b=1。00米，立杆横距 l=1。00米，立杆的步距 h=0。80米。

图1 楼板支撑架立面简图

图2 楼板支撑架荷载计算单元
采用的钢管类型为48×3。5。
一、模板面板计算
面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。

静荷载标准值 q1 = 25。000×0。140×1。000+0.350×1。000=3。850kN/m
活荷载标准值 q2 = （2。000+1.000）×1。000=3。000kN/m
面板的截面惯性矩I和截面抵抗矩W分别为:
本算例中，截面惯性矩I和截面抵抗矩W分别为：
W = 100.00×1。80×1.80/6 = 54。00cm3；
I = 100.00×1。80×1.80×1.80/12 = 48.60cm4；
(1）抗弯强度计算
f = M / W < [f］
其中 f —— 面板的抗弯强度计算值（N/mm2）；
M —— 面板的最大弯距(N.mm)；
W —— 面板的净截面抵抗矩；
［f] -- 面板的抗弯强度设计值，取15。00N/mm2;
M = 0.100ql2

其中 q —— 荷载设计值（kN/m)；
经计算得到 M = 0.100×(1。2×3.850+1。4×3。000）×0。300×0。300=0。079kN。m
经计算得到面板抗弯强度计算值 f = 0.079×1000×1000/54000=1.470N/mm2
面板的抗弯强度验算 f < ［f］，满足要求！
(2）抗剪计算
T = 3Q/2bh 〈 ［T］
其中最大剪力 Q=0。600×(1.2×3.850+1。4×3。000）×0。300=1.588kN
　　截面抗剪强度计算值 T=3×1588。0/（2×1000。000×18.000）=0。132N/mm2
　　截面抗剪强度设计值 [T]=1。40N/mm2
抗剪强度验算 T < [T],满足要求！
(3)挠度计算
v = 0。677ql4 / 100EI < ［v］ = l / 250

面板最大挠度计算值 v = 0.677×6.850×3004/(100×6000×486000）=0。129m
面板的最大挠度小于300。0/250,满足要求！
二、纵向支撑钢管的计算
纵向钢管按照均布荷载下连续梁计算,截面力学参数为
截面抵抗矩 W = 5.08cm3；
截面惯性矩 I = 12.19cm4;
1.荷载的计算：
（1）钢筋混凝土板自重（kN/m):
q11 = 25.000×0。140×0.300=1.050kN/m
（2)模板的自重线荷载(kN/m）：
q12 = 0。350×0.300=0.105kN/m
（3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m）:

经计算得到，活荷载标准值 q2 = (1。000+2。000)×0.300=0.900kN/m
静荷载 q1 = 1。2×1。050+1。2×0.105=1。386kN/m
活荷载 q2 = 1。4×0。900=1。260kN/m
2。抗弯强度计算
最大弯矩 M = 0。1ql2=0。1×2。65×1.00×1。00=0.265kN。m
最大剪力 Q=0。6×1。000×2.646=1.588kN
最大支座力 N=1。1×1.000×2。646=2.911kN
抗弯计算强度 f=0。265×106/5080。0=52.09N/mm2
纵向钢管的抗弯计算强度小于205.0N/mm2，满足要求！
3。挠度计算
三跨连续梁均布荷载作用下的最大挠度
V=（0。677×2.055+0.990×0.900)×1000。04/（100×2。06×105×121900.0）=0。554mm
纵向钢管的最大挠度小于1000.0/150与10mm，满足要求!

三、板底支撑钢管计算
横向支撑钢管按照集中荷载作用下的连续梁计算
集中荷载P取纵向板底支撑传递力,P=2。91kN

支撑钢管计算简图

支撑钢管弯矩图(kN。m)

支撑钢管变形图（mm)

支撑钢管剪力图(kN）
经过连续梁的计算得到
最大弯矩 Mmax=0.980kN.m
最大变形 vmax=2。50mm
最大支座力 Qmax=10。585kN
抗弯计算强度 f=0。98×106/5080。0=192。86N/mm2
支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求！
支撑钢管的最大挠度小于1000。0/150与10mm,满足要求!
四、扣件抗滑移的计算
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
R ≤ Rc
其中 Rc —— 扣件抗滑承载力设计值,取8。0kN;
R -— 纵向或横向水平杆传给立杆的竖向作用力设计值；
计算中R取最大支座反力，R=10。59kN
单扣件抗滑承载力的设计计算不满足要求，可以考虑采用双扣件!
当直角扣件的拧紧力矩达40--65N。m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；
双扣件在20kN的荷载下会滑动，其抗滑承载力可取12.0kN
五、模板支架荷载标准值（立杆轴力）
作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1.静荷载标准值包括以下内容：
（1）脚手架的自重(kN）：
NG1 = 0.149×2.650=0。395kN
(2)模板的自重(kN)：
NG2 = 0。350×1.000×1.000=0。350kN
（3）钢筋混凝土楼板自重(kN）：
NG3 = 25.000×0。140×1。000×1.000=3。500kN
经计算得到，静荷载标准值 NG = NG1+NG2+NG3 = 4。245kN。
2。活荷载为施工荷载标准值与振倒混凝土时产生的荷载。
经计算得到，活荷载标准值 NQ = （1.000+2.000）×1。000×1。000=3.000kN
3。不考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.2NG + 1。4NQ
六、立杆的稳定性计算
不考虑风荷载时，立杆的稳定性计算公式

其中 N —— 立杆的轴心压力设计值 （kN）;N = 9.29
—- 轴心受压立杆的稳定系数,由长细比 l0/i 查表得到；
i —— 计算立杆的截面回转半径 （cm）；i = 1.58
A —- 立杆净截面面积 （cm2); A = 4.89
W —— 立杆净截面抵抗矩（cm3)；W = 5.08
—— 钢管立杆抗压强度计算值 (N/mm2）；
［f] -- 钢管立杆抗压强度设计值，［f] = 205。00N/mm2；
l0 —— 计算长度 (m)；
如果完全参照《扣件式规范》，由公式(1）或（2)计算
l0 = k1uh (1）
l0 = (h+2a） (2）
k1 —— 计算长度附加系数，取值为1。155;
u —— 计算长度系数，参照《扣件式规范》表5.3。3；u = 1。70
a -- 立杆上端伸出顶层横杆中心线至模板支撑点的长度;a = 0。00m；
公式（1）的计算结果： = 31.94N/mm2，立杆的稳定性计算 < ［f］，满足要求!
公式（2)的计算结果: = 22。31N/mm2，立杆的稳定性计算 < [f]，满足要求！
七、楼板强度的计算
1。计算楼板强度说明
验算楼板强度时按照最不利考虑,楼板的跨度取6。60m，楼板承受的荷载按照线均布考虑.
宽度范围内配筋2级钢筋，配筋面积As=2142。0mm2，fy=300.0N/mm2。
板的截面尺寸为 b×h=6600mm×120mm，截面有效高度 h0=100mm。

按照楼板每5天浇筑一层,所以需要验算5天、10天...的
承载能力是否满足荷载要求，其计算简图如下：

2。计算楼板混凝土5天的强度是否满足承载力要求
楼板计算长边6.6m,短边6.60×1.00=6.60m，
楼板计算范围内摆放6×6排脚手架，将其荷载转换为计算宽度内均布荷载.
第2层楼板所需承受的荷载为
q=1×1.2×(0。35+25。00×0。12)+
1×1。2×(0。40×6×6/6。60/6.60)+
1.4×(2.00+1。00）=18。72kN/m2
计算单元板带所承受均布荷载q=6.60×18。72=123.552kN/m
板带所需承担的最大弯矩按照四边固接双向板计算
Mmax=0。0513×ql2=0。0513×123.552×6.602=276kN.m

验算楼板混凝土强度的平均气温为20.00℃，查温度、龄期对混凝土强度影响曲线
得到5天后混凝土强度达到48。30％，C25.0混凝土强度近似等效为C12.
混凝土弯曲抗压强度设计值为fcm=7。20N/mm2
则可以得到矩形截面相对受压区高度：
ξ= Asfy/bh0fcm = 2142.00×300.00/（6600.00×100。00×7。20）=0。15
查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为
s=0。139
此层楼板所能承受的最大弯矩为：
M1=sbh02fcm = 0.139×6600。000×120。0002×7。2×10—6=73.5kN。m
结论：由于ΣMi = 73。50=73.50 〈 Mmax=127.36
所以第5天以后的楼板楼板强度和不足以承受以上楼层传递下来的荷载。
第2层的模板支撑必须保存,跟据查模试块及现场实际情况再确定拆模时间。
