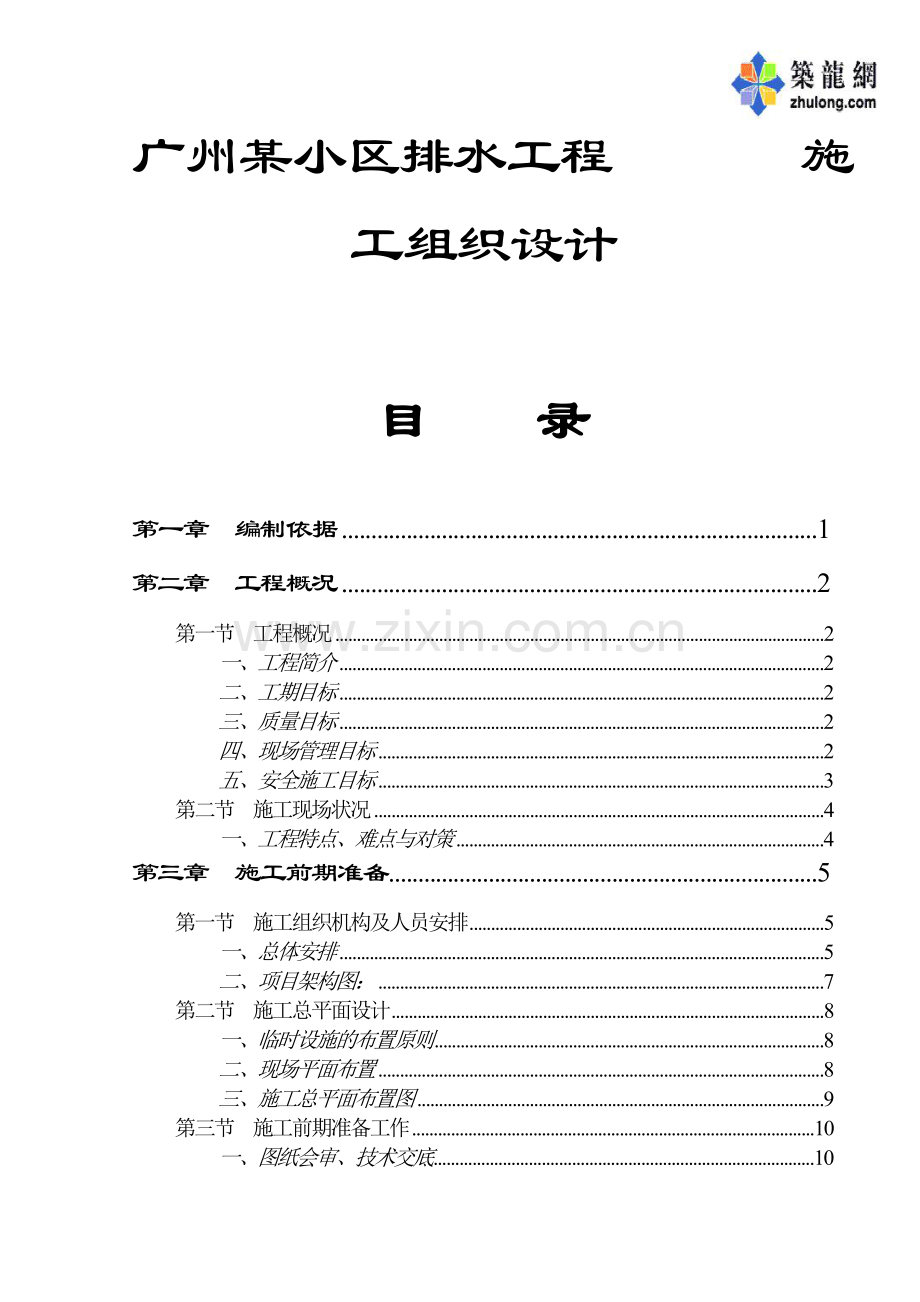

广州某小区排水工程 施工组织设计

目 录

第一章 编制依据 1
第二章 工程概况 2
第一节 工程概况 2
一、工程简介 2
二、工期目标 2
三、质量目标 2
四、现场管理目标 2
五、安全施工目标 3
第二节 施工现场状况 4
一、工程特点、难点与对策 4
第三章 施工前期准备 5
第一节 施工组织机构及人员安排 5
一、总体安排 5
二、项目架构图： 7
第二节 施工总平面设计 8
一、临时设施的布置原则 8
二、现场平面布置 8
三、施工总平面布置图 9
第三节 施工前期准备工作 10
一、图纸会审、技术交底 10
二、测量放线工作 10
三、施工协助配合工作 10
四、机械、材料的进场准备 10
第四节 施工部署 11
一、工期安排 11
二、施工分区 11
三、施工方案的选择 11
五、工艺流程图 12
第四章 主要施工技术措施 13
第一节 排水管道工程 13
一、施工流程图 13
二、基坑钢板桩支护 14
三、机械挖基坑土方 15
四、换填3:7砂石施工 18
五、排水管道垫层 19
六、排水管基础、管座砼浇筑 21
七、排水管道安装 23
八、排水管道接口 24
九、进水井、检查井、沉砂井的砌筑 25
十、回填 28
十一、其它构筑物恢复 29
第五节 道路及其它构筑物恢复工程 31
一、施工流程图 31
二、路床检平 31
三、道路基层恢复 34
四、混凝土路面浇筑 36
五、侧石安装及平石浇筑 39
六、人行道铺砌 41
第五章 施工进度计划 43
第一节 工程施工进度计划 43
一、工程进度横道图、网络图 43
第二节 工期进度的保证措施 44
一、施工项目进度计划的贯彻 44
二、施工进度计划的实施措施 44
第六章 施工组织计划 46
第一节 施工机械、设备计划 46
第二节 劳动力使用计划图 47
第三节 主要材料、半成品、配件需用量计划 48
第四节 劳动力、材料保证措施 48
第七章 交通维护方案 50
第一节 交通维护原则 50
第二节 交通维护措施 50
第八章 工程质量保证体系及措施 52
第一节 工程质量目标 52
第二节 质量保证体系 52
一、质量标准 52
三、检验程序 53
第三节 工程质量保证措施 55
一、工程总体质量保证措施 55
二、分部工程质量保证措施 57
第九章 安全体系与措施 59
第一节 安全目标 59
第二节 安全组织机构 59
第三节 安全施工措施 60
第十章 环保与文明施工、管线保护措施 61
第一节 环保与文明施工措施 61
一、提高文明施工意识 61
二、人员安排 61
三、余泥运输 61
四、坚持文明施工检查制度 62
五、施工现场的围蔽与管理 62
六、环境卫生管理 62
七、路况卫生与维护 63
八、综合治理方面 63
九、空气污染控制 64
十、噪音控制及震动控制 64
十一、水质污染的控制 65
第二节 管线保护措施 66
第十一章 施工配合措施 67
第一节 协调组织措施 67
第二节 具体施工技术措施 67
第十二章 成品保护及施工节约技术措施 69
第一节 成品保护措施 69
第二节 施工节约技术措施 69
第十三章 雨季施工措施 70

第一章 编制依据
1、业主提供的排水设计图纸及市政排水通用图。
2、国家、省、市发布的有关施工规范、法规、规定、文件及相应的验收评定标准。
3、我公司经过踏勘现场情况、调查资料及我公司现有的类似经验与实力。
4、我公司近来参与施工的金沙洲小区M.N线市政道路及排水工程积累的施工经验。
第二章 工程概况

第一节 工程概况
一、工程简介
某花园小区排水工程位于广州市某花园东侧，主要是接通此花园小区东侧至金沙洲大道段的排水， 将城西花园东侧的雨水及生活用水排至金沙洲大道原有雨水系统中，本次排水工程为雨水系统，雨水管道采用预制承插式钢筋砼管DN1000，长约218.4m，检查井（沉砂）井6座。排水工程完成后将施工范围原城西花园雨水管道、雨水井及化粪池等构筑物恢复。
道路修复工程为原排水基坑面部分道路原状恢复，道路恢复面积约764 M2。
二、工期目标
工期要求：根据我公司的施工能力、技术水平及经验，经过合理优化，实际安排施工工期为30天。
三、质量目标
质量目标：本排水工程各工序评分均达到优良等级，总体质量为优良等级。
四、现场管理目标
施工现场按广州市文明安全工地标准进行布置和管理，达到文明施工的有关要求，文明施工评分达到优良等级。
五、安全施工目标
安全生产的目标：无重大工伤死亡事故。贯彻“安全第一，预防为主”的安全生产方针，坚持管生产必须管安全的原则。
第二节 施工现场状况
一、工程特点、难点与对策
（一）、特点、难点
1、本工程位于金沙洲城西小区东侧，参考邻近M.N地质资料，部分路床有淤泥层需要进行处理。
2、施工现场范围内有40座原雨水井、化粪池需要拆除；12棵树木需迁移。
3、原道路南侧金沙洲大道路口有通讯、电力管道，施工期间必须保护。
4、施工现场西侧为城西花园都是营业中的商铺，且靠商铺距离为3-5m，距离较近，施工期间不能影响商铺的营业，施工期间尽量减少对其影响。
5、施工地段原状道路较窄，仅满足施工工作面要求，施工期间必须采取封闭道路施工，且中间有金沙洲派出所，施工期间必须采取交通疏导措施。
（二）、对策
1、排水软基处理，严格按照施工图纸的设计要求，分段采用换填3:7砂石屑处理。
排水管附近在开挖前必须勘探清楚位置标高，作出明显标记，并对作业的人员交底，以防止施工期间损坏。
4、为把对道路两边商铺的影响减少到至少限度，我们计划把整个施工现场围蔽，施工区与营业区分离，派出所改道绕北侧城西花园环园道路通行。

第三章 施工前期准备
第一节 施工组织机构及人员安排
一、总体安排
在本工程中将实行项目法施工的管理模式，组建项目经理部，对工程施工的全过程的质量、安全、进度、成本及文明施工等负责。项目经理部要以工程项目管理为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产要素，精心施工，大力推广先进施工技术，在创优的同时，争取提前完成施工任务。
项目经理部将严格按ISO质量体系要求运作。项目经理部下设施工组、质安组、材设组、内业组、后勤组。
进度计划按单位工程逐个工序进度控制计划，设备供应进度计划，竣工验收计划。
经济计划包括：劳动力需用量及工资计划，材料计划，构件及加工半成品需用量计划，施工机具需用量计划，工程项目降低成本措施及计划，资金使用计划，利润计划。
作业层人员的配备：施工人员挑选有丰富经验和劳动技能的职工，分工种组成作业班组，由技术过硬，思想素质高的职工带班。
为保证项目管理层的指令畅通有效，工作安排采用“施工任务书”的形式，有签发有执行，项目经理层作为执行的监督者。任务书的工作内容完成后由签发人签证，作为考核与结算的依据。
1、施工组
对整个工程的技术方案进行全方位的监控。具体内容包括图纸会审、编制施组文件，向生产班组进行技术交底，编制各阶段施工计划，定期组织现场施工员学习，提高业务水平，还要负责同业主与设计监理单位的技术联系等工作。
对工程进行的全过程进行调度组织。项目经理下达任务单后，经过技术组在合理的施工方案指导下，组织各生产班组完成任务。具体工作还包括测量放线等项。
负责施工现场的文明施工和对外联系，文明施工管理包括管线的拆迁及保护、现场围蔽的管理、交通疏导、噪音控制的监督管理，对外联系包括协助业主进行拆迁、受理投诉、与交通管理部门及城监和市容环境卫生管理等部门的联系。
2、质安组
质量方面主要负责对工程作业的质量控制自检及配合监理工程师工作。具体工作内容有：配合并监理现场，施工作业，负责自检分部、分项工程质量及填报工序验收申请单给监理工程师，配合监理工程师现场监理，主要工序旁站监理，将施工过程中发现的问题汇报项目经理并写出工程内部质量周报、月报，工程例会中提出存在问题并协助技术组拿出整改方案，定期检查全项目管理人员的工作日记等。
安全方面主要负责施工人员的人身安全及防范工程事故的发生。对不遵守安全施工规范的人员，无论身份地位，都有批评教育及给以处罚的权利。有权对施工方案及各施工班组的施工安全问题提出质疑。在施工过程中能及时发现隐患并防患于未燃，对整个施工过程的安全负责，具有一票否决权。
3、材料设备组
调度组织施工所需的机械设备进场，保证施工机械的正常运转，安排机械操作手及维修工定期保养检修，最大限度发挥每一台机械设备的工作能力。
负责安排材料员按施工班组提供的各种材料需要计划单组织材料进场，下设采购、料库、地材验收管理等部门及人员，并及时向项目计划组反馈信息、计划需用量、实际消耗量等数据。
4、内业组
负责整理内业资料，编制施工预算，跟踪工程成本投入与产出的比例是否正常，跟踪生产进度计划，编制资金使用计划、材料使用计划、劳动力使用计划，向业主提交进度款结算，工程签证，工程合同管理，本项目经理部各班组内部结算等项工作。
保障工程资金的使用及控制，做到专款专用，配合成本核算部门办理工程进度款结算，各项工程费用支付，定期盘点帐务，提供资金使用帐目报告给相关部门，开源节流，使工程投入产出资金收支合理。
5、后勤组
为项目部提供后勤工作，日常生活的保障，以及宣传接待等技术性以外的工作。
二、项目架构图：

项目经理
史伟英

项目技术负责人
邓设勤

项目副经理
卢云飞

后勤组
材
设
组
施
工
组
内业组
质安组

施工作业队伍

第二节 施工总平面设计
一、临时设施的布置原则
施工平面布置考虑以下设施的合理设置：临时生产设施、临时生活设施、施工用材料堆放场地、施工机械堆放场地、施工临时道路、排水、施工用水用电的管路、施工场地的水平运输等，其布置原则为：
1、适应各个施工阶段的生产需要，利于施工作业；
2、交通运输顺畅，尽量减少材料和土方的二次运输；
3、尽量避免或减少对周边环境及市政交通的影响；
4、符合安全生产的要求，利于防火、防洪，利于创造一个文明施工的环境条件；
5、遵循节约的原则，降低生产成本。
二、现场平面布置
1、临建布置
本工程临时设施使用原M.N线已具备的办公室、生活设施等。
施工场地临时仓库均使用原M.N线已具备的设施。
2、临水电布置
本工程临时水电各由业主提供一个接驳点，具体位置在在城西花园东门附近。临时水电管线均布置原道路侧，供电主线路与设备用电采用“三相五线制”架设，每50米设立一个配电箱；施工用水主管采用F25mm镀锌钢管，过路口处要埋设在地下。
3、材料堆放
工程用砂、石、石屑、砼构件等根据具体施工位置、进度安排露天堆放，其他施工材料及周转材料如模板、钢筋、水泥、钢板桩、支顶、井环盖等，统一堆放在材料预制场。
4、施工道路
施工道路可利用城西花园南端环园道路及北端金沙洲大道，施工场地内两端可通行车辆。
5、工地试验室
现场设立试验室，配备试验工程师与试验员，主要负责简单的试验与检验，特殊部分送有资质的试验室检测。
6、场地围蔽
施工范围围蔽全部采用2.0 高的弧形彩色压型钢板，底座为砼墩及砖砌180mm砌体。

三、施工总平面布置图
第三节 施工前期准备工作
一、图纸会审、技术交底
工程开工前，在项目部总工程师的组织下，集中项目部有关工程技术人员进行图纸会审，将图纸存在的问题会知甲方、设计人员及时解决。
本司将严格按我司ISO有关技术交底规程，组织两级技术交底，第一级由总工程师组织工程部技术人员向项目经理部交底，第二级由项目经理部向班组交底，做到项目部全体人员均熟悉图纸。
二、测量放线工作
开工前，我司将积极联系建设单位交接测量控制点，按规范复测，立即建立测量控制网，确定中线和施工边线，尽快进行施工放样测量。
三、施工协助配合工作
我司将办好开工等申请申报手续，加强与各主办单位的联系，为工程的顺利进行提供有利的条件。
四、机械、材料的进场准备
本工程施工地点交通方便，机械、设备均采用陆路汽车运至现场。
工程中所需的钢筋、水泥、预制管、砖、砂、石料等用汽车运至现场的材料场地，我司将保证施工场地内交通的畅通。
本工程主要机械设备均由市区开(运)至施工现场。其中，履带式施工机械推土机、装载机及压路机等大型机械设备，采用大型平板挂车进行运输，其它中、小型设备则采用货车运送。
第四节 施工部署
一、工期安排
根据招标文件与答疑纪要，开工日期初定在2005年8月1日，以总工期30天为控制依据，竣工时间为2003年8月30日。
二、施工分区
按本工程排水总长218.4m，计划分为两个施工点，以中间线为分界线，把整段道路分为两个施工区域，各由一个工区负责施工。
第一施工点：由北向南施工，从中间向金沙洲大道路口方向施工，进行排水软基处理、排水管道施工，进场后马上开始施工。
第二施工点：由南向北施工，从中间向城西花园东门方向施工，进行排水软基处理、排水管道施工，进场后马上开始施工。
三、施工方案的选择
1、由于近靠城西花园建筑物，排水管道的基坑开挖，受施工场地的限制，必须用密扣钢板桩支护。
2、 砼统一采用现场搅拌砼。
3、 设立搅拌场，集中拌和水泥稳定石屑及搅拌砼，减少对施工范围内交通与环境的影响。
五、工艺流程图
准备工作
准备工作

测量放线

砼管道基坑开挖

软基换填

管道基础

管道安装

检查井砌筑

回填

路基恢复施工

砼路面恢复施工

场地清理

第四章 主要施工技术措施
第一节 排水管道工程
测量放线
准备工作
基坑开挖
钢板桩支护
基础浇筑
测 量
管道安装
测 量
砌 井
各类试验
回填
软基处理
构筑物恢复
一、施工流程图二、基坑钢板桩支护
基坑开挖采用拉森钢板桩Single Pile JSP3 0.4×0.25×9米密扣布桩支护；拉森钢板桩密扣施工打桩采用45KW电动式振动锤施打，25t汽车吊配合，插打过程中随时测量监控每根桩的倾斜度，当偏斜过大不能用拉挤方法调正时，拔起重打，确保钢板桩顺利合拢。拉森钢板桩长度为6m，入土深度3.0米，入土系数1:2。
本工程采用分段施工的方法，每段管道安装、验收、回填施工完成以后，拔出再用于下一段。但必须注意每段交接处未安装管道的部分应保持不少于10m长的支护桩段。
开挖及支护断面见下图：
1）、打好的钢板桩中挖土1.2m左右，在自然地面（路面）下1.0m处设第一道围檩支撑，围檩采用[25槽钢，每根长6m；每2m设支撑一组，支撑采用Ⅰ25工字钢（槽钢），一端有四孔定位，一端用正反梯形螺纹微调长度。第一道支撑设置完毕即向下挖土，同样方法设置第二道支撑，具体间距如下图所示。
3） 支撑的沟槽，应随沟槽的开挖及时支撑，雨季施工不得空槽过夜。基坑支护如下：
二、机械挖基坑土方
（一）材料
中砂、碎石、圆木、木枋、板材等。
（二）机具
挖掘机、铲。
（三）作业条件
1、对开挖范围内进行人工探坑，摸查清楚地下公共管线的走向。
2、土方开挖前，应将开挖区域内的地下、地上障碍物清除和处理完毕。
3、地表面要清理平整，做好排水坡向，在施工区域内，要挖临时性排水沟。
4、井中控制桩、标准水平桩及开挖灰线尺寸，必须先经过检查，并办完预检手续，在施工中要随时核对。
4、根据有关图纸和水文地质资料，制定好工程施工作业方案。
5、施工前应修好机械运行道路，并开辟适当的工作面，以利施工。
6、机械施工前，应对施工作业有关人员作好施工方案及有关的资料交底工作。
7、施工机械在工作前，必须进行例行的安全、性能检查，保证完好。
（四）施工工艺
1、工艺流程
测量放线→定出开挖边线→开界砼路面→机械开挖→支顶防护或放坡→预留30cm用人工检平→设置排水沟
2、操作要点
⑴基坑开挖前先采用锯缝机按规范要求宽度基坑两边边线，先将砼道路锯开，开锯线条必须顺直。
⑵机械开挖施工时，应依据使用的机械性能、施工季节及土壤性质等配以人工修整；机械开挖管沟时，基底以上至少保留30厘米不挖，机械挖完后，再用人工清至槽底。
⑶在单板撑、井字撑和疏立板等简易支撑的直槽开挖施工中，可用机械直接开挖到基底以上30cm处，然后人工配合进行支撑工作。
⑷堆置土方和材料，或沿挖方边缘移动运输工具和机械，一般距离管沟上部边缘应不少于1米，弃土堆置高度不应超过1.5米。
⑸开挖管沟时，尤其在有地下水情况下，一般应首先完成标高最低处的地方，并在该处设置排水沟以便抽水。
3、开挖的支撑方法
⑴钢板桩用挖土机将钢板桩打至坑底，如坑底土质较好地段槽钢振入坑底下3m，如土质为淤泥和流砂，则根据地质资料另作计算确定埋入深度。
⑵横支撑施工时，由于槽钢的重量太重，故施工时可用手动葫芦或吊机配合施工。
（五）质量标准
1、保证项目
⑴基坑和沟槽基底的土质必须符合设计要求，并严禁扰动；如发生超挖，严禁用土回填。
⑵基底不得受泡，基底的淤泥必须清除干净，其他不符合设计要求的杂物必须处理。
⑶施工时应保证边坡稳定，防止塌方。
2、允许偏差项目
基坑开挖允许偏差
序号
项 目
允许偏差
检验频率
检 验 方 法
范围
点数
1
槽底高程
0～－30
两井之间
3
用水准仪测
2
槽底中线
不少于规定
6
挂中心线用尺量，每侧3点
3
沟槽边坡
不陡于规定
6
用坡度尺检验，每侧3点
（六）成品保护
1、对定位标准桩、轴线引桩、标准水准点等，挖运土时不得碰撞。并应经常测量和校核其平面位置、水平标高。定位标准桩和标准水准点也应定期复测和检查是否正确。
2、土方开挖时，应防止邻近已有建筑物或构筑物、道路、管线等发生下沉变形。必要时应与设计单位或建设单位协商采取防护措施，并在施工中进行沉降和位移观测。
3、施工中如发现有地下公共管线等，应妥善保护，发生意外应立即报请有关部门处理后方可继续施工。
（七）应注意的质量问题
1、基底超挖
开挖管沟不得超过基底标高，如个别地方超挖时，禁止用土回填，其处理方法应取得设计单位和建设单位的同意。
2、基底未保护
管沟开挖时，应尽量减少对基土的扰动。如基础不能及时施工时，则基底以上30厘米的预留土层可先不挖，待需作基础再挖除。
3、 施工顺序不合理
土方开挖宜先从低处开挖，分层分段依次进行，形成一定坡度，以利排水。
4、开挖尺寸不足
管沟底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。如排水设施，支撑结构等所需宽度。
（八）安全注意事项
1、开挖前，应根据设计图纸地质资料，做好勘查工作，并针对具体现场情况，拟定好安全技术措施，施工前向有关操作人员进行安全交底。
2、工程需用材料应堆放离坑边2米以上，沟槽两边应设置临时排水沟。
3、沟槽两端和交通道口均应设置明显安全标志，夜间设红灯示警。
4、沟槽距房屋、电杆等构筑物较近时，应预先进行加固支顶。
5、场地狭窄、来往行人和车辆行驶地段，交叉路口处应设临时交通指挥岗，沟槽边应设防撞栏。
6、机械挖土时，必须严格遵守挖土机械安全操作规程。挖土前，应先发出信号，在挖土机臂杆回转半径范围内，不得进行其他工作。
7、有地下设施地段开挖进，应先向司机进行设施位置、走向交底并一边开挖，一边派人指挥。
8、有支撑的沟槽中，使用机具设备挖土时，不得碰撞支撑。
9、挖土机在架空输电线路一侧施工时，臂杆与电线的安全距离应不小于有关规定，同时遇有大风、雷电时，机械不得在高压线下开挖。
10、机械在挖土过程中，配合修坡清底的人员应在机械回转半径以外工作与铲斗保持一定安全距离，必要时应先停机再操作。
11、堆土均应距坑边1米以外，高度不超过1.5米，堆土顶部要向外侧作流水坡度。
12、堆土不得靠近单隅墙、和危墙。
三、换填3:7砂石施工
（一）材料
中砂、碎石。
（二）机具
挖掘机、自卸车、压路机（12T、带振）。
（三）施工工艺
1、土方开挖前，应将开挖区域内的地下、地上障碍物清除和处理完毕。
2、地表面要清理平整，做好排水坡向，在施工区域内，要挖临时性排水沟。
3、在回填中需拆除固壁支撑时应采取先下后上办法拆除。
4、回填时两侧同时进行，以防管道位移，管顶以上分层夯实。
5、回填时，槽内应无积水。
6、沟槽回填顺序，应按沟槽排水方向由高向低进行，按规定分层用平板振动器或轻型压路机压实，每层厚度不许超过30cm。

（四）质量标准：
序号
项 目
压实度
（轻型击实试验法）
检验频率
检验方法
范围
点数
1
胸腔部分
≥90
两井之间
每层一组3点
用环刀法检验
2
管顶以上500mm
≥85
3
管顶500mm以下至地面
0～800mm
≥98

四、排水管道垫层
（一）材料
垫层材料一般采用颗粒级配良好、质地坚硬、透水性大的材料如砂（宜选用中砂、粗砂）、碎石（5～40mm)。
（二）主要机具
1、施工机械：平板振捣器，蛙式打夯机、翻斗车、抽水机。
2、主要机具：铁铲、锄、人力手推车、夯锤。
（三）作业条件
1、沟槽的开挖已完成，符合设计要求验收合格。
2、施工机具、材料已按计划进场。
3、基础垫层中线、边线、标高等符合施工要求。
4、沟槽底已采取挖排水沟、集水井等相应排水措施。
（四）施工工艺
1、先将基坑浮土挖掉，然后铺一层砂，再铺碎石。
2、垫层应分层铺填、夯实。
3、用平板振动器捣实时，每层虚铺20～25cm，一般振动3至4遍，做到交叉、错开、重叠。
（五）质量标准
1、保证项目
⑴垫层每层夯实后应保证其密实度达到设计要求。
⑵垫层密实度测定方法参照CJJ3—90 标准附录四执行。
2、允许偏差
序号
项 目
允许偏差
（mm）
检验频率
检验方法
范围
点数
1
槽底高程
0～—30
两井之间
3
用水准仪测量
2
槽底中线
每侧宽度
不小于规定
6
挂中心线用尺量
每侧计3点
3
沟槽边坡
不陡于规定
6
用坡度尺检验
每侧计3点
（六）成品保护
1、垫层铺筑完后，应及时进行管道基础施工或作临时遮盖，防止雨水和地下水浸泡或沟槽滑落泥土覆盖。
2、垫层表面的杂物、泥土应及时清除。
3、沟槽底应采取排水措施。
（七）应注意的质量问题
1、垫层表面不平整，松散，有孔隙，夯击效果不佳，密实度达不到要求。
2、铺筑材料含水过大或过小。
3、分层虚铺厚度过大。
4、铺筑材料中夹有过大的石块或碎石。
5、铺筑材料含有草根、垃圾等有机杂物，砂、石屑、碎石等材料含泥量过大（含泥量一般不大于5%）
6、机具使用不当，夯锤的落距不按规定执行，忽高忽低，落锤不平稳，夯击能量不能达到有效影响深度。
（八）安全注意事项
1、施工前或施工中应对所用夯锤、平板振捣器或打夯机等机具进行详细的检查，如有损坏应进行更换或修理，以保证使用安全可靠。经常检查沟壁是否有裂缝，支撑有无松动、走动、脱落等异常现象，对查出的不安全问题，应排除后再进行施工。
2、沟槽作业时，须要戴安全帽。上落沟槽的立梯或便桥应支稳支牢，严禁从撑木或乘吊运机械设备等上下沟槽；工间严禁在槽内休息；工作中不能碰撞支撑，机械作业应特别注意。
3、所有工具、材料不得向沟内投扔和倾倒。所需材料如土、碎石、砂、拌和料等应卸至沟边2米外，并在2米处设置土埂或用其它材料拦挡，以防溜入沟内。下料时，沟内下料点应不得有人。
4、平板振动器、打夯机等电动工具应安装漏电保护器，操作时要配戴绝缘手套、绝缘鞋、操作人员须培训合格方可操作。
5、采用夯锤时，须检查夯锤把手与锤头连接是否牢固，以防锤头脱落伤脚。操作人员之间保持一定的安全距离，以防相互碰撞。

五、排水管基础、管座砼浇筑
（一）材料
水泥、砂（宜用中砂）、碎石等。
（二）机具
1、施工机械：砼搅拌机、插入式振动器、平板式振动器、砼运输机械。
2、工具：铁铲、压尺、小木桩、锤、小白线、水平尺、水准仪、塔尺等。
（三）作业条件
1、施工图纸及有关资料齐全，并向操作工人作技术交底，明确纵坡方向。
2、施工机具、材料已按计划进场。
3、管道基础垫层，基础模板已按设计要求施工完毕，施工垫层面设置水平控制小木桩，小木桩间距≤1.5米；小木桩面是管道基础的平基面，小木桩中心钉是管道中心线。
4、沟槽设置排水边沟及下游集水井，井内放置排水泵不间断地抽除地下水，保证沟槽不积水。
（四）施工工艺
1、基础、管座砼拌和宜用机械拌和，拌和应按试验室提供的施工配合比拌和，拌和时间不少于3分钟，以保证砼和易性。
2、浇筑砼先浇筑排水管道平基砼，平基砼严格按平水控制桩取面、铺设、振捣、找平，注意在管中线至两侧各20cm左右取平，其余可留粗糙面以便和管座砼接合。
3、待管道平基达到强度后，进行管道安装，管道安装就位后，用砼预制块楔稳，然后装设管座砼模板，模板装好后即可浇筑管座砼，管座砼应用插入式振动器、平板式振动器振捣，保证管座砼密实度。
（五）质量标准
1、保证项目
⑴基础管座砼强度满足设计要求。
⑵管道砼平基面须符合高程及纵坡设计要求。
⑶井位基础砼符合设计井底高程。中线每侧宽度,高程, 厚度符合验收规范要求。

2、允许偏差项目
项 目
允许偏差
检验频率
检验方法
范围
点数
砼抗压強度
不少于设计规定
100m
1组
试件強度
平
基
中 线
每侧宽度
不少于设计规定
10m
2
挂中心线、用尺量
高 程
0～－15mm
10m
1
用水准仪测
厚 度
不少于设计规定
10m
1
用尺量
管

座
中 线
每侧宽度
+10mm～0
10m
2
挂中心线、用尺量
肩 宽
+10～－5mm
10m
2
挂边线、用尺量
肩 高
20mm
10m
2
用水准仪测 每侧一点
蜂窝面积
1%
两井
之间
1
用尺量蜂窝面积
（六）成品保护
1、管道基础砼浇筑后，严禁行人。模板拆除应待砼具有一定强度后进行。
2、基础砼强度达到5MPa以上才允许进行排水管安装。
（七）应注意的质量问题
1、新旧砼接口及管道基础与管座接口要用同标号的水泥浆浇淋。
2、浇筑管道砼过程要注意模板有无松动，发现松动马上采取加固措施，基础面平水严格按设计纵坡取面找平。
3、浇筑管道基础砼须振捣密实，表面平整，特别是管腔部位，宜用插入式振动器振捣，确保管腔砼密实度。
（八）安全注意事项
1、沟槽坑作业人员必须戴安全帽，上下沟槽的立梯应稳固。
2、砼物料下卸点附近不得站人，沟槽底下工人操作振捣器取面找平时，不得下卸砼。
3、沟槽下使用振动器应设置漏电保护器。
4、距坑边不少于2m范围，砼运输机械不得驶入卸料。

六、排水管道安装
（一）材料
预制钢筋混凝土管（承插式）、砼垫块。
（二）机具
1、施工机械：挖掘机、人力车。
2、主要工具：麻绳、水平尺、小白线、撬棍等。
（三）作业条件
1、施工图纸及有关资料齐全，并组织学习和交流。
2、施工机具、材料已按计划进场。
3、测量控制及轴线、标高满足施工要求。
4、管材无露筋、裂缝现象。
5、下管前，要清理管坑内杂物，妨碍下管或安装的横撑应事先移换或拆除。砼土平基要清洗干净，然后检查沟边的支撑加固，管沟内地下水已排除。
（四）操作工艺
1、下管及安装应自下游向上游进行，选定沟上方便交通的位置，选出一个足够下管的空位，然后将一个井段的管集中在此处下管。
2、采用机械下管，用钢缆通过管道内孔，用挖土机吊起下管。
3、稳管采用边线法：将边线两端栓在槽壁的边桩上，对中线控制管子水平直径处外皮与边线间的距离为一常数，一般为1cm，则表明管道处于中心位置。
4、遇到检查井处安管需要截短管时，截口不得朝向检查井内。
5、调整管中心及高程时，必须将管子垫层稳卡牢，必要时可在管两侧设撑杆，避免发生滚动。
（五）质量标准
1、保证项目
管道安装时，表面必须顺直，管子接口平顺，符合设计流水位高程。
2、管道安装允许偏差及检验方法
管道安装允许偏差
序号
项 目
允许
偏差
检验频率
检验方法
范围
点数
1
中线位移
15mm
两井之间
2
挂中心线用尺量
2
管内底高程
D≤1000mm
±10mm
2
用水准仪测量
3
邻管内底错口
D≤1000mm
3mm
3
用尺量
（六）成品保护
1、管道安装完毕，立即灌筑砼管座，防止管子滑动。
2、清理管内杂物，泥砂、保持管内清洁、避免造成管内堵塞。
3、管道安装后，必须马上加固坑内支撑，严禁管面行人及堆放工具材料。
（七）应注意的质量问题
1、安装时，防止管材之间碰撞损坏管材。
2、砼基础平面不平整，不顺直，管底坡度倒流。
3、管子接口不平顺。
（八）安全注意事项
1、必须在管沟内无积水，支撑牢固的前提下，方可进行装管。
2、装管时需要临时拆除的支顶，应采取加固措施，施工中应经常检查坑壁，落管必须及时回顶。

七、排水管道接口
（一）材料
水泥、砂（中砂）、麻丝、膨胀水泥。
（二）机具
施工机械：拌和机、运输机械
主要工具：灰匙、灰斗、钢丝刷
（三）作业条件
1、施工图纸及的关资料齐全，并已组织学习和交底。
2、施工机具、材料已按计划进场，管道已铺设完毕。
（四）施工工艺
1、在管道接口前应先将管周围清理干净及凿毛，充分湿润，然后先用麻丝填縫，再用膨胀水泥抹带。
2、当抹接完毕后，必须以湿润麻袋覆盖保养，并定时淋水。
（五）质量标准
1、保证项目
⑴接口应平直，环形间隙应均匀，灰口应整齐，密实，饱满，不得有裂缝、空鼓等。抹带接口应表面平整、密实，不得有间断和裂缝、空鼓等。
⑵管道接口要清洗干净。
2、允许偏差项目
抹带接口允许偏差及检验方法
序号
项 目
允许偏差（mm）
检验频率
检验方法
范围
点数
1
宽 度
+5，0
两井之间
2
用尺量
2
厚 度
+5，0
两井之间
2
用尺量
（六）成品保护
1、不得有重物冲击已完成接口施工的管道。
2、待水泥砂浆及管接口砼达到一定强度后才可进行回填土。
3、接口施工完毕后一定进行适当的保养。
（七）应注意的质量问题
1、砂浆的配合比要符合设计要求。
2、管道在稳管过程中不能接口。
（八）安全注意事项
1、进入施工现场要戴安全帽。
2、注意管坑两侧挡土情况，若有险情，应迅速采取有效措施。
八、进水井、检查井、沉砂井的砌筑
（一）材料：
水泥、砂、灰砂砖、井环、井盖（防盗式）等
（二）机具：
1、施工机械：拌和机、翻斗车或手推车。
2、主要机具：砖刀、灰匙、灰斗、灰帚、卷尺、垂球、压尺（带尺寸刻度）等。
（三）作业条件
1、配合砌井的施工排水工作已做好。
2、施工前必须进行平面及水准控制测量及复核，井中心位置高程和井距符合设计要求。
3、砌筑各种井前必须将基础面洗刷干净，并定出井中点，划上砌筑位置和砌筑高度，以便操作人员掌握。
（四）施工工艺
1、砌筑进水井，井墙垂直，井形方正，接入的支管随砌随装且位置准确，井内壁或外壁若须抹灰，每砌高30～50cm即抹灰一次。
2、砌筑检查或沉砂井圆井应随时校核井内径及圆度，收口段高度应事先确定，可按规定每皮砖缩入2cm，即每圈缩入4cm计算，砌一皮砖必须检查一次，看有否偏移。
3、在圆井下部干管伸入处，特别是管底两侧，要用砂浆碎砖捣插密实，以免渗漏。
4、圆井井身及其收口段，必须避免上下层砖对缝。
5、井外壁要示抹灰时考虑到井外工作位置狭窄，较为困难；应砌筑到50～70就抹灰一次，以后随砌随抹；井内壁抹灰考虑到排水的配合，流槽的砌筑和抹灰，宜在砌筑后立即进行，抹灰前必须复测井底高程。
6、沉砂井施工前应做好排水设施，严禁带水作业。
7、管渠伸入进水井和检查井内的部分，应按施工使用标准图要求进行修整。
8、不抹灰的井壁，应随砌随将墙面灰缝平压实，或每砌完一段后抹压一段，务使砌体坚实美观。
9、各种井每天的砌筑高度不宜超过2米。
10、每天砌筑结束时，应清除跌落在井内的灰浆、砖碎和杂物。
11、井砌完后，应及时装上预制井环，安装前应校核井环面标高与路面标高是否一致，无误后，方可座浆垫稳，井盖安放面必须平整。井盖必须按设计要求放置，且安装平稳。
（五）质量标准
1、保证项目
⑴井底、井面的标高要准确，井身尺寸要符合设计要求。
⑵方井井壁必须互相垂直，不得有通缝，井形方正。
⑶圆井应挂井心线校核井内径及圆度，砖结井壁必须灰缝饱满、平整，抹灰应平顺密实，不得有空鼓、裂缝等现象。
⑷管道伸入井壁位置，应嵌砌密实。
⑸砌筑砂浆强度应满足设计要求。
⑹检查井井内流槽应平顺，位置准确，不得有建筑垃圾等杂物。
⑺检查井井环、井盖必须完整无损，安装平稳，位置正确。
⑻进水口应按设计图尺寸施工，预制件安装平稳。
2、允许偏差项目

检查井允许偏差及检验方法
序
号
项 目
允许偏差（mm）
检验频率
检验方法
范围
点数
1
井身尺寸
长、宽
±20
每座
2
用尺量
长、宽各计一点
直径
±20
每座
2
用尺量
2
井盖高程
非路面
±20
每座
1
用水准仪测量
路面
与道路的规定一致
每座
1
用水准仪测量
3
井底高程
D≤1000mm
±10
每座
1
用水准仪测量
注：表中D为管径。

进水井允许偏差及检验方法
序号
项 目
允许偏差（mm）
检验频率
检验方法
范围
点数
1
井内尺寸
+20，0
每座
2
用尺量
2
进水口高程
平入式井环面0，-10
每座
1
用水准仪测量
（六）成品保护
1、各种排水井需等到砂浆凝固后匀衡回填，材料宜用石屑或细砂，必须采用夯锤人工分层夯实。
2、砌井完成后，应防止撞动井体。
3、做好周围围护工作，防止杂物掉入。
（七）应注意的质量问题
1、井面、井底高程误差超标，测量监控工作不严格。
2、排水井、进水井口砌筑尺寸误差超标、井筒收口不均匀、砖层不符、进水口与路面高程不匹配，进水口偏离侧石或与侧石斜交等；末严格按标准图集的要求施工。
3、井环开裂，井盖安装不平稳，车辆通过时跳动，原材料质量差或安装不妥。
4、砂浆强度不足，末严格按配合比调配砂浆。
（八）安全注意事项
1、井周围应采取围护措施，禁止行人通过，清理杂物，防止杂物掉入坑内伤人。
2、砌井用的砖摆放要适当，避免堆放在松软土上或超多负载。
九、回填
（一）材料
石屑、回填土。
（二）机具
挖掘机、自卸车、压路机（12T、带振）。
（三）施工工艺
1、管道安装完毕并经检查验收合格后，进行回填工作，污水管道在覆土前应进行闭水试验，合格后方
