[重庆]水电站大坝总体工程施工组织设计.docx

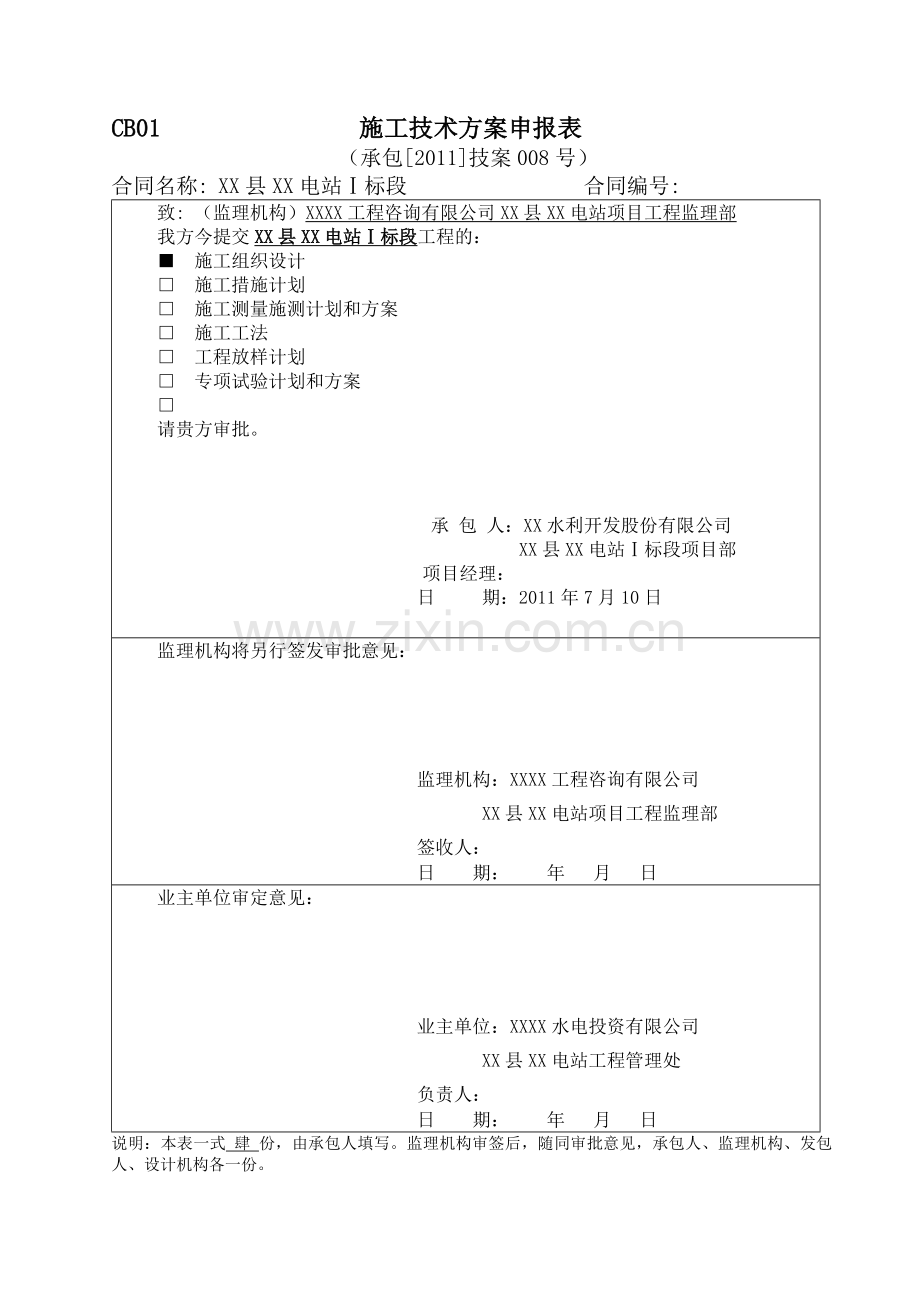

CB01 施工技术方案申报表 （承包2011技案008号）合同名称: XX县XX电站标段 合同编号: 致: （监理机构）XXXX工程咨询有限公司XX县XX电站项目工程监理部 我方今提交XX县XX电站标段工程的： 施工组织设计 施工措施计划 施工测量施测计划和方案 施工工法 工程放样计划 专项试验计划和方案 请贵方审批。 承 包 人：XX水利开发股份有限公司 XX县XX电站标段项目部项目经理： 日 期：2011年7月10日监理机构将另行签发审批意见：监理机构：XXXX工程咨询有限公司XX县XX电站项目工程监理部签收人：日 期： 年 月 日业主单位审定意见：业主单位：XXXX水电投资有限公司XX县XX电站工程管理处负责人：日 期： 年 月 日说明：本表一式 肆 份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设计机构各一份。XX县XX电站标段工程施工组织设计XX水利开发有限公司XX县XX电站标段项目部二0一一年七月编制：审核：审批：目 录第一章 综合概况第二章 施工管理机构和目标第三章 工程重点和主要施工程序第四章 总体施工布置第五章 施工总进度计划第六章 施工测量第七章 施工导流及截流第八章 土石方开挖第九章 混凝土工程第十章 钻孔与灌浆第十一章 砌体工程第十二章 试验检测第十三章 施工劳动力计划、施工设备的投入第十四章 施工质量保证措施第十五章 安全文明施工保证措施第十六章 施工期间环境保护措施第一章 综合概况一、编制说明、依据1、编制依据：XX县XX电站拦河坝土建工程施工招标文件，大坝招标设计图集及相关规范。地方市场信息定额水平等。XX水利施工组织设计、专项施工方案编制内容编制办法。2、编制说明：工程位于XX水电站库尾至团坝子水电站厂房之间，工程涉及范围长约9km，水电站枢纽位团坝子下游约5km处，库区位于团坝子至牛鼻子沟上游约150m河段，库区长约4.9km。该电站大坝为混凝土双曲拱坝，XX水电站工程总装机容量9.6MW，水库总库容950万m3，正常库容472万m3，最大水头40m，最小水头30.5m，年加权平均水头33.1m，汛期加权平均水头34.6m；设计水头32.5m，设计引用流量35m3/s，水库最大坝高62.1m。本次施工包括：混凝土拱坝工程、下游护岸工程、施工上、下游土石堆石坝围堰、施工导流工程等。二、工程概况XX水电站工程所在的XX河系郁江右岸的一级支流，乌江的二级支流。XX河发源于XX县境内的XX的XX沟，流域地理位置在东经1080310827，北纬29272959之间。工程位于XX水电站库尾至团坝子水电站厂房之间，工程涉及范围长约9km，水电站枢纽位团坝子下游约5km处，库区位于团坝子至牛鼻子沟上游约150m河段，库区长约4.9km，大坝采用常态混凝土拱坝。XX河流域西北紧邻龙河，以XX山山脉为分水岭，东南与郁江相邻，北边为油草河。地势呈东北高、西南低，流域形状略呈长方形。周界高山环绕，河谷深切，山势陡峻。流域上游森林植被较好，中、下游河谷地带林木较为稀疏，两岸开垦有少量坡地。XX河由北向南在老鸹石进入XX县，流经XX、XX、XX、XX、等乡，在XX乡的XX处汇入郁江。XX河沿途汇入了主要支流XX河、XX河、XX河、XX河、XX溪等支流。XX河干流全长64.5km，流域面积1207km2。枢纽工程安排在2011年7月开始施工,2013年4月30日全面完工。三、水文气象条件1、 气象特征XX河流域属亚热带湿润气候区，气候温和，雨量充沛，四季分明。据XX县气象台多年资料统计，多年平均气温17.6，极端最高气温44.1，极端最低气温-3.8，多年平均降雨量1248.9mm，降水天数163.3d；日照时数1035h；多年平均风速0.9m/s，最大风速15.0 m/s；多年平均相对湿度78。2、 水文特征（1）径流根据径流特性分析，郁江及XX河流域的径流与降水有直接的关系，为此根据流域内各雨量站的地理位置，采用泰森多边形方法确定各雨量站的权重，求得流域平均面雨量。将保家楼水文站径流成果，经面积（修正系数K1=0.157）和多年平均面雨量（修正系数K2=1.035）修正，推求XX水电站坝址径流成果。表1-1 XX坝址径流成果表 单位：m3/s 项目站名CVCS/CV各频率设计值QP10%20%50%80%90%95%XX坝址21.20.252.028.325.420.716.714.813.3经计算，XX电站水库坝址多年平均流量21.2 m3/s，多年平均径流量6.69 亿m3，多年平均径流深960.4mm。（2）洪水a.设计洪峰流量设计流域洪水由暴雨形成，洪水发生时间与暴雨一致，每年4月上旬开始进入汛期，59月为本流域大暴雨多发季节，特大暴雨、洪水常发生在此时期，而8月本流域常发生伏旱，若遇暴雨也有较大洪水发生。10月以后，副高南移，流域内降水较多，但雨强较小，一般不会形成大洪水。据巫溪站统计资料看，该地区暴雨出现较早，结束较晚，年最大流量出现时间为510月，但10月只出现一次，且量级较小。b.设计洪水XX水电站水库坝址位于XX河中游，控制流域面积674 km2，XX河属郁江右岸的一级支流，XX坝址集水面积约为保家楼站的1/6。由于保家楼站集水面积过大，XX河流域虽在其控制流域内，但雨洪条件不尽相同，从历史洪水调查资料对应分析，XX河与郁江同次洪水有不同频率的现象。保家楼站实测流量推求设计洪水成果与设计暴雨推求设计洪水成果比较两者接近，但用保家楼站实测流量推求的洪水成果，不能较好地反映XX河流域的实际情况，因此，本次设计，采用由设计暴雨推求坝址、厂房洪水为设计成果。表1-2 XX水电站坝址、厂址设计洪水成果表 流量单位：m3/s P（）站址0.20.5123.335102033.350坝址QP厂址QP442838563416296626492362191215031145776c.设计洪水过程线坝址设计洪水过程线采用经验单位线计算结果加上基流而得的洪水过程线。基流的计算根据四川省中小流域暴雨洪水计算手册（1984年版）计算公式：Qo=0.032F0.917。表1-3 XX水电站坝址设计洪水过程线 流量单位：m3/s P=0.2%P=0.5%P=2%P=5%t(3h)Qt(3h)Qt(3h)Qt(3h)Q10101010227121922020389937553501328041299411144806456854428538565296652363633026287262200617567224271946714777117081326811458848866799409812960394761072810631104711037311599115211139211312124981243312327122621342413369132811322614354143091423614192152981526015200151651624416214161671613917194171711713517116181511813418108189519107199619801974208120732063206021492146214221452246224322412244234623432342234624482445d.分期洪水根据本地区洪水规律和施工要求，洪水分期为：4、59、10、11、123月共5期，其中59月采用年设计洪水成果。根据保家楼水文站1963年2001年39年连续系列资料，不跨期统计各分期最大流量，用P型频率曲线适线，求得各分期设计洪水成果。将设计洪水枯期（123月）采用面积比、其他分期采用面积比的2/3次方折算到XX坝址和厂房，得坝址和厂房分期洪水成果。表1-4 XX坝址分期洪水成果表 流量单位：m3/s时段均值CVCS/CV各频率设计值QP5%10%20%12334.50.943.598.771.246.242210.973.5646459296101980.893.5554406269111001.363.534721711412334.50.943.598.771.246.2四、 工程地质条件1、坝址区工程地质XX河XX电站上坝段在建坝河段流向为NE30-35，流速平缓，枯水期水面宽20m25m，河床水位318320.00m，水深0.503.5m。河流主流线为深槽，基岩面海拔高程306.00310.00m，砂砾石土深1015m。正常蓄水位345.00m时，坝线处谷宽60.m65m，两岸地形基本对称，河谷呈“V”型，两岸岸顶海拔高程490.00-750.00m，相对高差大于400余m，海拔高程385.00m以下平均自然坡度55-65，局部近直立，海拔高程385.00m以上右岸坡变缓，平均25左右；左岸陡，平均自然坡度约40左右，河床坡降较均匀，顺河向起伏不大。坝段两岸冲沟不发育。建坝河段海拔高程400.00 m以上岩溶地貌为溶蚀裂隙为主，溶沟与石牙及溶洞发育。建坝河段海拔高程400.00 m以下岩溶地貌为溶沟与石牙。坝段河床及左岸出露的地层主要为三迭系嘉陵江组（T1j4）第四段：上部为浅灰色白云岩、白云质灰岩；中部为厚层角砾状灰岩；下部为灰至浅灰带肉红色薄至中厚层灰岩。厚213300m。坝段右岸出露的地层主要为三迭系巴东组（T2b1）第一段：上部为薄层角钙质页岩。中部为浅灰色白云岩、灰岩；下部为灰至浅灰带肉红色薄至中厚层灰岩、白云岩。底部为钙质页岩。厚213300m。坝段出露第四系全新统(Q4)厚37.0m，砂卵(砾)石层及块石层，卵砾石磨园度较好，分选性较差，砂砾石层呈不连续分布，结构松散，透水性强，厚度变化较大，卵(砾)石母岩成分为灰岩。主要分布在河床。块石成份主要为灰岩、砂岩大块石及碎石土，主要分布在右岸。上坝段位于XX向斜中或近核部，岩层倾向右岸，为顺向谷。走向NE3035，倾向右岸，倾角5861。2、区地域质工程区位于XX市东部“川东褶皱山地”，山脉走向与构造线基本一致，山脊标高多在10001500m间，最高峰为满梁子海拔标高1510.5m，最低为小河与郁江河的汇合口处，标高250m，相对高差在1-2km平距内达800m左右，属中山区深切割地形。流域内出露地层较全，主要有：下古生界志留系；上古生界泥盆系、二叠系；中生界三叠系及新生界第四系地层；工程区位于齐耀山脉以东新华夏系第三隆起带内，基本构造骨架主要由马武正断层和郁山正断层、XX向斜及其伴生的次级褶曲组成。其中XX复式向斜与本工程关系最密切，在此褶曲内除裂隙外未见断层发育。工区位于长江东南岸，下述河流均属长江水系，其支流按乌江、郁江的序次逐级发育分布排列。XX河是郁江中下游右岸的一级支流，其东侧有后江河，西侧既为齐耀山山脉。平面上河道上游多呈树枝状，中下游具有明显沿北东南西向平行排列的特征，地表水系较发育。查阅国家地震局2001年编制的1/400万中国地震动参数区划图（GB183062001）及中国地震烈度区划图（1990），本区地震动峰值加速度为0.05g，地震基本烈度为度。3、不良地质现象坝址不良地质现象主要为危岩、崩塌。地表调查表明，在坝址左岸上游分布一危岩体，分布高程500600m，顺河流方向长约10m，体积约500m3；施工中受扰动易崩塌至河床，需派员跟踪检查，进行必要处理。坝轴线右岸坝肩顺坡向带状分布有残坡积块碎石土，分布高程370500m， 长约70100m，一般厚1520m，最大厚约20m，体积2万m3。土体本处于欠稳定状态，又遭受下雨后的洪水冲刷掏蚀坡脚，土体坍滑明显，其稳定性差。需进行必要的处理。五、施工项目和控制工期1、主体工程项目拦河双曲拱坝、放空管、泄洪取水口、泄洪压力隧洞以及所需的施工导流系统。大坝工程项目(1) 岸坡削坡、趾板及坝基开挖、支护；(2) 左右岸坝基灌浆平洞石方开挖与支护；(3)趾体区基础地质缺隐处理；(4)结构钢筋、接缝止水制安与混凝土浇筑；(5) 固结、帷幕灌浆；(6) 永久观测设施的安装与施工；(7) 左右岸坝肩及下游坝坡截排水设施的施工。泄洪洞(1) 泄洪洞土石方开挖及边坡支护；(2) 泄洪洞混凝土浇筑；(3) 泄洪洞屋架、栏杆制安；(4) 泄洪洞钢筋制安；(5) 泄洪洞止水铜片、排水管安装；(6) 泄洪洞固结灌浆、砂浆锚杆。拟定从2011年7月1日开工，计划2013年4月30日全面完工，阶段工期：在2012年5月1日前拱坝达到327.00m高程。详见工程量清单表：主要工程量清单表项目编号项目名称单位数量备注1拦水坝1.1砂卵石开挖m393381.2土方开挖m341601.3石方开挖m3151901.4混凝土浇筑m3634821.5铜片止水m9741.6钢筋制安t3151.7砂浆锚杆根3503m长1.8喷射混凝土m32301.9帷幕灌浆m33001.10固结灌浆m18501.11接缝灌浆m215602放水塔2.1土方开挖m344822.2石方开挖m318982.3混凝土浇筑m356722.4钢筋制安t3122.5锚杆根974m长2.6喷射混凝土护坡m3922.7其他项1屋面、拦杆、灌浆等3溢洪放水隧洞3.1石方洞挖m3228073.2混凝土支护m359773.3混凝土回填m311923.4锚杆根1665米长3.5固结灌浆m17502、工期工程于2011年7月开工，完工日期为2013年4月30日（具体开工日期以监理下达的开工令为准）。第二章 施工管理机构和目标一、施工组织机构及职能1、现场施工组织机构（施工中以上报文件为主）项目经理XX根据工程施工的实际需要，结合我单位的施工管理经验，按照现代项目法施工原则成立“XX水利开发股份有限公司XX县XX电站标段项目部”。项目部组织机构框图如图2-1所示。项目副经理项目技术负责人执行项目经理安全部 材料部 行财部 试验室 工程部 质量部 石料加工场灌浆施工队砼浇筑二队砼浇筑一队半隧洞开挖队边坡支护队砼拌和队土石方开挖队各作业班组2-1 现场组织机构框图2、职能部门、工区工作内容及职责表2-1 各职能部门、施工工区主要工作内容及岗位职责单 位主 要 工 作 内 容 及 职 责管 理 层技术质量科在总工程师的直管下实行科长负责制，负责本工程技术管理工作及施工方案设计的全部任务，负责本工程的工程结算、成本控制。对技术、测量、原型观测等专业工作实行专岗专人管理。负责工程质量检验工作的实施及竣工资料的收集整理、移交工作工程科在主管生产的副经理直管下，实行科长负责制，负责生产安排、施工整体协调和检查、督促、落实工作。安全科在主管生产的副经理直管下，实行科长负责制，负责工程实施的安全保障措施、文明施工和环境保护措施、消防安全措施的制订、检查、督促、落实等工作。材设科负责所有设备的采购、租赁、维修、安装和管理及工程材料采购、储备管理工作，实行科长负责制。实验室实验室实行主任负责制，负责项目工地的试验、检测、各种混凝土配合比设计与性能试验以及建设方和监理人要求的其他检验和试验等工作。行财科在项目经理直管下实行科长负责制，负责本工程实施过程中的合同管理及生产经营安排、工程进度计划的编制和控制工作，负责本工程的工程结算、成本控制、财务管理等工作。负责办公室、党群、宣传、劳资和后勤服务保障等管理工作。技经科在项目总工直管下实行科长负责制，负责本工程施工技术方案、工程进度计划的编制和控制工作，并负责工程实施过程中的合同管理及生产经营安排、工程结算、成本控制等工作。执 行 层土石方开挖队负责土石方(含砂砾料)开挖、运输、填筑、砌体工程管理等工作。主要承建施工导流、非溢流坝、溢流坝、泄水闸、挡墙、交通桥等项目的基础开挖及其它土石方施工。边坡支护队负责本工程所有边坡的支护工作，包括排水孔、锚杆、钢筋网片、喷混凝土、安全防护等。混凝土施工队负责混凝土浇筑仓面准备（含钢筋、模板等）、混凝土入仓、浇筑、养护等工作。主要承建非溢流坝、溢流坝、泄水闸、挡墙、交通桥等项目的混凝土施工。基础队负责本工程固结灌浆、帷幕灌浆和接缝灌浆等工作。石料加工场负责本工程所有XX骨料生产。砼拌和队负责本工程的混凝土的拌制隧洞开挖队负责本工程灌浆、排水平洞开挖和支护工作。独立设置测量队和试验室，其业务分别接受项目部工程技经科和质量科指导，业务工作上直接管理作业层。二、施工总体目标1、工程质量目标施工期间严格执行和实现以下质量目标： 单元工程合格率100%，土建单元工程优良率达到90%以上，并杜绝质量事故。2、工程进度目标在合同工期的基础上，争取提前完成。3、工程安全施工目标以“零违章作业”保“零安全事故”作为管理目标，争取安全文明生产典范工程。4、工程成本控制目标向管理要效益，由管理控制成本。并在与建设方、设计、监理等各方充分沟通的前提下，实事求是，积极提出合理的工程施工化建议，实现工程投资和企业效益双赢的目标。5、工程环保和文明施工目标实行规范化、标准化管理，推行程序化、标准化作业，禁止乱搭乱建、乱摆乱放。做到施工工地整洁有序，施工标志齐全美观，施工工艺科学合理，施工人员挂牌上岗，力争把本工程创建成“文明施工样板工地”。第三章 工程重点和主要施工程序一、工程的特点、难点1、工程特点混凝土双曲拱坝土建工程规模小,工期短,施工强度高，难度大。本工程工作内容多，项目繁杂，包含导流工程施工；混凝土生产系统设计、建设、运行维护；XX骨料开采及生产系统设计、建设、运行维护；基坑开挖，坝体砼浇、溢流坝面混凝土浇筑，大坝基础处理等，各项目相互联系密切。本合同工程各项目工程量大，工期紧，施工强度高。土石方明挖约0.5万m3，混凝土浇筑约6.35万m3，钢筋制安315t，灌浆5150m。混凝土浇筑高峰强度10000m3/月。2、施工难点（1）施工道路布置困难本工程坝址地处畔河流域下游，建坝段河道地势坝址两岸山体陡峭，石方开挖厚度大，灌浆平洞、导流半隧洞及施工导流围堰等不同高程布置较多，施工道路的布置尤为重要且施工困难。（2）本骨料加工及混凝土生产系统布置困难本工程用XX料开采业主指定采石场进行开采，受场地限制，该加工及混凝土生产系统需在XX对岸进行布置，所有场地需利用坝基开挖弃渣进行回填而成。受弃渣进程、XX河洪水及上游团坝子电站的影响较大，施工中需业主、监理共同商议解决。（3）XX开采率问题业主指定的采石场位置现标在此处坡脚修建导流明渠与投标时不一至，我方需修建交通桥来解决运输问题。施工中需业主、监理根据实际情况及时进行计量签证，并商议相关办法。（4）施工环境问题本工程右坝肩开挖涉及坝肩上面土方受新修公路的影响出现崩塌影响等。施工区域外原有公路坡度大、路面窄（没有错车位置）、弯道多和大；新建进场公路建设坡度大、路面窄、路边坡不稳定，特别在汛期易造成泥石流、塌方、塌陷等现象。另外，新建公路在2011年8月底之前不能通车，将会直接影响后续工程的施工。（2）工程施工的难点1）施工导流不定因素较多。XX河干流全长64.5km，流域面积1207km2。根据XX河自然地理特征，分为上、中、下三个河段，从双河口至河坝（XX县境内）为上游，河道长26.8km，自然落差223.2m，平均比降8.33。河坝至牛鼻子为中游，河道长26.5km，自然落差190.8m，平均比降7.2。牛鼻子至三江口为下游，河道长11.2 km，自然落差34.9m，平均比降3.12。由于最近几年气候变暖，年内降雨分布规律较乱，时有每年4月和10月发生较大洪水现象，给施工导流带来较大困难。施工中应经常注意水情观测，做好防汛准备，减少洪水对工程施工造成的损失。2）土石方明挖施工困难。坝址段河道地势两岸山体陡峭，石方开挖厚度大，右坝肩开挖上游边坡土夹石堆集层，施工期安全问题较突出。3）溢流防冲面体形复杂，施工难度大。表孔溢流面体形复杂，精度要求高，采取底部预留溢流面二期混凝土的施工方法，溢流面二期混凝土采用拉模施工。模板：大坝上下游面、非溢流坝段采用定型钢模板；闸墩椭圆头采用曲面模板，直面采用WISA模板，并配合使用组合钢模。 3、本工程施工的重点（1）坝肩、坝基开挖、导流隧洞施工大坝坝肩覆盖层较深，厚1020m，不确定因素较多，工程量大，工期紧；安全隐患多。都是前期控制工期的主要因素。应加大机械设备投入，加强施工控制，确保2012年度汛工期目标。（2）坝体坝段混凝土方量大，有效施工时间短并应有效措施防止温度裂缝混凝土坝身结构多为大体积结构混凝土，各部位混凝土浇筑强度高,且呈连续上升状态，模板难以在仓面间进行周转使用。因此，模板的数量必须满足施工进度要求。坝体前期低高程大仓面混凝土施工，必须合理组合运输设备，以满足混凝土浇筑强度及总进度要求。坝段底部混凝土厚度大，属大体积混凝土，有效防止温度裂缝的产生是大坝内在质量控制的关键。二、工程主要施工程序1、总体施工程序（1）总体施工程序在进场后，立即进行临建设施的修建，同时进行测量控制点的复测工作。在测量控制点的复测工作完成后，随即着手进行导流半隧洞、坝肩土石方开挖施工。为加快施工进度，坝肩开挖分左右岸两个工作面同时作业，导流半隧洞分进出口同时开挖。导流洞开挖等施工完成后，随即进行河床截流，并进行围堰的施工。当左右坝肩开挖至河床高程时即安排基坑排水工作，然后进行坝基开挖施工。当左右坝肩开挖至河床高程前，其附属设施包括XX料场、拌和系统、钢筋木材加工场的建设已基本完成，具备生产条件。大坝基坑开挖完成经验收合格后，随即投入混凝土的浇筑施工工作。为了减少固结灌浆的钻孔长度和缩短固结灌浆所占的时间，首先在大坝见基面上钻孔，通过在混凝土垫层中预埋管，再进行固结灌浆。固结灌浆完成后，继续进行混凝土的浇筑施工。当灌浆廊道完成混凝土达到规范要求的最低强度后，进行帷幕灌浆。当大坝浇筑到一定高程达到设计允许的封拱温度后进行接缝灌浆。灌浆廊道高程以下接缝灌浆安排在2012年的汛期进行，灌浆廊道高程以上的接缝灌浆安排在大坝达到坝顶高程后进行。本工程的施工程序安排如图3-1施工准备 采石场石料加工导流隧洞坝肩开挖排水洞及灌浆平洞开挖上、下游围堰及施工排水坝基开挖建基面验收坝基固结钻孔坝体砼浇筑灌浆、排水廊道设置底孔设置帷幕灌浆坝肩固结灌浆溢流堰、桥墩非溢流坝段施工坝体接缝灌浆大坝蓄水底孔及导流洞封堵启闭平台及启闭机房工程验收图3-1 工程施工程序图2、单项工程分时段施工程序 1）坝基石方开挖分二期实施第一期2011年7月2011年9月，以坝肩土石方开挖为主。第二期2011年910月，利用施工导流已完成，抓紧坝基河床段开挖，使坝基础混凝土浇筑尽早实施。2）混凝土浇筑分两期实施第一期2011年11月上旬2012年5月，坝体混凝土浇筑至327.0m高程。2012年7月至2012年8月为高温季节，一般不安排大体积的砼浇筑。第二期2012年9月至2012年12月底，大坝混凝土浇筑逐步至362.10m坝顶高程3）接缝灌浆分两期进行第一期安排在2012年汛期进行，主要对灌浆廊道底板高程以下的部位进行接缝灌浆。第二期安排在2013年2月3月，对大坝剩余部位的接缝灌浆。第四章 总体施工布置一、施工道路布置为便于本工程施工，拟修建和维护的主要施工道路有：为满足本工程的施工需要,在目前进场公路、将修建坝区内场内施工道路。具体设计和布置如下：1#施工道路:为右岸XX骨料和砼搅拌场至大坝河床部分公路，路面宽7m,长约800m，泥结石路面。2#施工道路:为右岸已新建公路至右坝肩上游至右坝（其中需从此路再接两条支路，一条至右岸另一台阶处；另一条至上游围堰），路面宽7m,长约1000m，泥结石路面。3#施工道路：从2#施工道路上游围堰处至左坝位置（需分支为两条道路，分别布置在左坝两个不同高程位置上），长约1000m，最大纵坡不超过12%，路面宽7m，泥结石路面。4#施工临时道路：上游围堰处沿左岸河床至1#施工道路（从下游围堰顶至1#施工道路），为导流明渠创造运输条件，道路长度约为300m，路面宽4.5m,泥结石路面。二、生活、办公设施场地规划本工程自2011年7月份开工，至2013年4月30日完工。根据工程施工进度计划，为了满足工程施工需要，工程施工高峰期约需各类人员228人，办公、生活设施需考虑办公、生活用房、食堂、澡堂、娱乐设施、公共卫生设施以及为发包人、设代、监理人提供值班房等，共需各类房屋建筑约3700m2，其中565m2为项目部用房，其余部分为施工用房。总占地面积约为6600m2。本合同工程项目部办公及生活房屋建筑特性详见表4-1。表4-1 项目部办公、生活房屋建筑一览表序号项目名称单位建筑面积占地面积备注1办 公m22151000共建2栋活动板房 2生活用房m22003食 堂m240砖房4澡 堂m220砖房5娱乐室、会议室m240在活动板房内6设代、监理值班房m2207厕所m225砖房合 计m25601000其他施工用房规划见下表4-2。表4-2 其他施工用房规划表序号名 称建筑面积占地面积位置备 注1系统生活用房5601000右坝肩下游300m处项目部2钢筋、木材加工棚150800右坝肩上游200m处枯期在上游围堰右岸3油库50200石料加工场4机械、汽车停放场20800石料加工场汽车修理房5材料、配件库80100右坝肩下游300m处现项目部内6民工用房150250XX民房XX骨料加工7民工用房320500陈家湾砼浇筑作业队8民工用房5601000规划中9民工临时工棚600800右坝肩上游200m处10水泥库100XX拌和站平台11实验室90XX拌和站平台12其他用房120250合计28005700三、施工供水施工供水主要是XX骨料加工系统和混凝土生产系统，用水量140.0 m3/h；生产施工辅助企业等施工用水量10.0 m3/h；混凝土施工及冷却用水85.0 m3/h。XX骨料加工系统和混凝土生产系统用水主要从XX上游设置拦水坎后通过管路引取。混凝土施工及冷却等用水采用布置在右岸的高位水池，水池容量200m3，为新建，水主要从附近山泉中引取，枯期考虑从河中抽取。四、施工供电系统布置建设方提供630KVA的变压器二台。大坝用电从右岸变压器处配电房进入大坝各个施工现场和生活营地。石料开采、XX骨料加工及砼搅拌场，由2标生活营地处的配电房，再引至各个加工现场。五、XX加工系统布置XX加工系统布置在XX右岸XX码头处。加工系统占地面积约3000m2，要求在2011年8月15日前建成投产。XX主要用于大坝砼浇筑施工，碎石工程量总计工程量约120000m3。XX生产系统主要由料槽、给料机、PE600900鄂破、PFY1214反击破、10009800三层振动筛、胶带机、成品料仓等组成。加工系统布置成品料仓总长约40m，总面积约1600m2，料仓采用砼和浆砌石隔墙，按成品级配分隔为5个仓，隔墙高度2.0m，堆料高度4m，利用装载机辅助堆料。表4-3 破碎、筛分机械主要技术参数型号进料最大粒径(mm)出料粒径(mm)处理能力(t/h)功率Kw颚破600900500551504012075KW-4反击破PFY121425040804012075KW-610009800三层振动筛4585t/h25kw-4六、混凝土生产系统布置（1）混凝土生产系统平面布置在成品料仓同一平台上布置混凝土生产系统，混凝土拌和系统占地面积2000。要求混凝土拌和系统建设完成时间2011年9月20日前。混凝土拌和配置两台JS1000搅拌机连体一座，理论生产能力为60m3/h，配置PLD1600配料机（四格仓）一座，配设置2个200t的水泥罐、一个200t的粉煤灰罐，胶凝材料总储量可满足施工高峰期2天的用量，供应所需混凝土。在混凝土拌和系统内布置有一座建筑面积为100m2袋装水泥库，可以储存300t的袋装水泥，当罐装水泥出现供应不及时可临时应急。水泥库内同时可储存部分外加剂。实验室也布置在拌和系统平台内，建筑面积80m2，主要对本工程所用原材料和混凝土等质量进行检验和控制。（2）材料场内运输混凝土生产所需骨料由调节料仓经胶带机输送到拌和站的骨料受料点。表4-4 拌和系统胶凝材料储运主要设备表序号名 称型号规格单位数量备 注1水泥罐200t个2钢结构2粉煤灰罐200t个1钢结构3除尘器DMC24台3脉冲反吹式4螺旋输送泵9m台3表4-5 JX1000混凝土搅拌机主要技术指标表序号项 目单 位指 标备 注1混凝土系统生产规模m3/h60/台2最大骨料粒径mm60803骨料输送能力t/h1004水泥贮量t700300t为袋装5粉煤灰贮量t200七、钢筋、木材加工厂钢筋、木材加工厂枯期布置在坝前河床右岸临时施工场坪上，地面高程325.00m。主要担负本合同工程所需的钢筋、木模板等的加工任务。汛期考虑安全布置在右坝肩边坡上游200处平台上。厂内设加工车间、钢筋、木材及成品、半成品堆放场，加工棚采用架管搭设，上盖石棉瓦。为防止发生火灾，在厂区内设消防水池。总建筑面积150m2，占地面积800m2。钢筋加工厂主要加工设备配置见表4-6，木材加工设备见表4-7。表4-6 钢筋加工主要设备表 序号设备名称型号规格电机kw单位数量备注
