压力容器设计管理制度.pdf

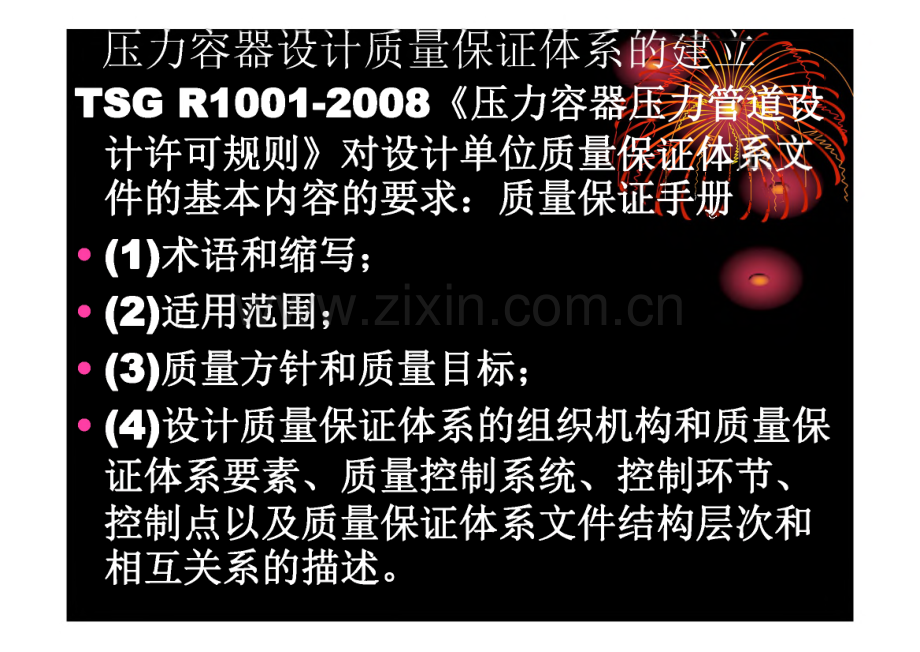

压力容器设计质量保证体系TSG R1001-2008压力容地 计许可规则对设计单位质量件的基本内容的要求：质量保住帮朋”(1)术语和缩写；(2)适用范围；(3)质量方针和质量目标;(4)设计质量保证体系的组织机构和质量保证体系要素、质量控制系统、控制环节、控制点以及质量保证体系文件结构层次和 相互关系的描述。程序性文件(管理制度)(1)各级设计人员管理制度;(2)各级设计人员培训考核管理规(3)各级设计人员岗位责任制;(4)设计条件编制与审查制度;(5)设计文件编制管理规定;(6)设计文件更改管理规定;(7)设计文件复用管理规定;(8)设计条件图(表)编写制度;压力容器设计质量保证体系的建*-j(9)设计文件签署及标准化审查市嵯迳(10)设计文件档案(含电子理规定；(U(11)设计文件的质量评定及信息反馈管理 规定；(12)特种设备设计许可印章使用管理规定;(13)设计工作程序。C3压力容器、压力管道设计技术规定 C4设计管理、技术有关记录表、卡小刀谷布坟VT灰重俳址1平东 质量保证体系是压力容器压力管嶂 受控状态的保证，从设计机构、设用 人力资源以及技术装备等方面都旃 设计体系正常运转。J确保 设计质量保证体系其建立的基本原则：-(1)符合法规要求(2)对安全性能能够有效控制(3)质量方针、质量目标符合实际(4)要素设置合理、齐全(5)质量保证体系组织能够独立行使职责(6)各级人员职责、权限、工作接口明确(7)体系文件规范、系统、齐全 谶口近wr生A曲曲忐压力容器设计质量保证体编制文件的要求(1)质量保证手册是对质量保证体系的总体描述K制要素、控制程序及其基本要求，是设计单位质量保证活动遵循的“法律”,并引出程序性文件(2)程序性文件规定各个设计控制环节的具体程序和职能(3)作业(工艺)文件操作层面的文件(4)质量记录工作见证压力容器设计质量保证电 设计活动控制要素(1)文件档案控制(2)合同控制(3)设计控制(4)设备(软硬件)(5)质量改进与服务(6)人员培训考核及其管理(7)管理评审(8)执行特种设备许可制度一、压力容器各级设计人康TSG R1001-2008压力容器压力管对设计人员和制度的有关规定：一夕J渝N1、有与压力容器设计相适应的设计人员、隹耕审核及员2、有与压力容器设计相适应的管理制度和责任制度3、从事压力容器设计审核和批准的人员（以下统称串批人 员）、从事压力容器分析设计的设计人员，应当具备相 应专业设计能力，并且经过专业考核合格，取得压力容 器相应的审批人员、设计人员资格。4、从事压力容器设计审核和审定的人员，经压力容器设 计鉴定评审机构考核合格，由国家质检总局公布，取得 相应审批范围的压力容器设计审批人员资格证书。审批 人员的考核计划每年年初国家质检总局统一公布.压力容器、压力管道相关设计人员、审批人员的资格有 效期为4年。一、压力容器各级设计人员殳5、取得A级或者C级压力容霜的设计单位和审批人员，即具容器设计资格和设计审批资格；取得D2 级压力容器设计许可的设计单位和审批人 员，即具备D1级压力容器设计资格和设计审批资格；取得SAD级压力容器设计许可的设计单位和审批人员，必须同时具备A级、C级或D级压力容器设计许可和设计审批资格，才能从事相应级别的压力 容器分析设计工作。7、压力容器设计许可证有效期内，如果血力容嘉 设计单位50%以上的从事设计审批人员参加过 压力容器技术机构组织的相关专业培训，并且具有考核合格证明的，压力容器设计单位许可换证时可简化换证鉴定评审程序，不再在鉴定评审时 进行人员考核。8、经专业考核合格的压力容器设计、审批人员，在其考核有效期内，如果参加2次以上（含2次）相关专业组织的专业培训，取得考核合格证明的,其有效期届满，可以免除考核，直接换证。各级设计人员的条件1也就是说：压力容器各级设技术总负责人、设计技术负财 人员、审核人员、校核人员铭*人员Z技术总负责人：由设计单位主管设计工作的负责人担任，具有压力容器 或压力管道相关专业知识，了解法 规、安全技术规范、标准的有关规 定，对重大技术问题能够做出正确 决定。(设计技术负责人)：f除(1)从事本专业工作，而且具有较全亩超相应篌计 专业技术知识；(2)能够正确运用有关法规、安全技术规范、标准,并且能够组织、指导各级设计人员贯彻执行；(3)熟知相应设计工作和国内外有关技术发展情况,具有综合分析和判断能力，在关键技术问题上能做 出正确决断；(4)具有3年以上相应设计审核经历；(5)具有高级技术职称；(6)经压力容器设计审批人员专业考核合格或者持 有压力管道设计审批人员资格证书。审核人员审核人员条件令39(1)能够认真贯彻执行国家的有关技术方针;工作责任心强，具有较全面的相应设计专业技术知识，能保证设计质量；Q(2)能够指导设计、校核人员正确执行有关法施、安 全技术规范、标准，能解决设计、安装和生产中的技术 问题；(3)具有审查计算机设计的能力；(4)具有3年以上相应设计校核经历；(5)具有中级以上(含中级)技术职称；(6)经压力容器设计审批人员专业考核合格或者持有 压力管道设计审批人员资格证书。校核人员条件潺校核人员co能够运用有关法规、标准r相导设计 人员的设计工作；.(2)具有相应设计专业知识，有相应血压 力容器或压力管道设计成果并且已投入制造、使用；(3)具有应用计算机进行设计的能力；(4)具有3年以上相应设计经历；(5)具有初级以上(含初级)技术职称。设计人员设计人员条件/%/(1)具有一定的相应设计专业知识;(2)贯彻执行有关规程、标准等技术规 范；(3)能够在审核人员的指导下独立完成 设计工作，并且会使用计算机进行设计；(4)具有初级(含初级)技术职称和一年以上的设计经历。考核内容：WiVJW 1设计工作成果（D完成压力容器设计的数量；.（2）压力容器设计项目的复杂程度；（3）设计文件的实际水平、质量；（4）在制造、安装和使用中所反映的意见；（5）审查机构对设计文件的审查意见和考核 答辩成绩。(1)熟悉法令、法规、标准、的程度；(2)国内外先进技术的实际应用情况：(3)岗位责任制的执行情况；(4)现场工作情况和判断处理问题的能力；(5)压力容器设计工作的组织能力和指导能力。程度;(2)压力容器设计技术论文、专题总结和译著 的数量及发表情况；(3)技术调查报告的内容、结论、及解决实际 设计问题的效果；(4)业务学习培训的考试成绩；(5)在压力容器设计工作中应用计算机技术的 水平。工作态度考核r(1)接受设计任务的态度；，C u(2)工作中的表现；(3)协作关系。培训和考核要求需案 每年应对压力容器各级设计人员进行有关崛、传;准等技术规范及本职工作应具备知识与篦璇 曾加 和业务考核。压力容器各级设计人员的业务考核与工程技术人员 业务考核结合进行。培训和考核工作由技术人员管理部门和设计部门共 同负责。考核结果填入年度考核登记表，作为各级设计人员 任免的依据。对业务考核不合格的人员应限期进行培训，重新考 核。对重新考核仍不合格的人员应降级使用或调离 设计岗位。考核的方法设计人员的考核可与工程技术人员业务考核相结合。考核有技术人员管理部门和设计部门共同进行，考核的结果应记入业务考绩表 作为设计人员任命和奖励的依据。W人船1计人员岗位责任制小 设计人贝岗位责任：蓄案舞憎舞靴解僧翻的 犍鹦下运购翻藕踊蟋漏盛货埒蓊 好蠲翻舞髓瓣鹦麻数据、计算方法、F算公 对于设计技术难度较大的压力容器，应提出包括容器下妻结构、药质选用、技术要求等的设计方案，经设计方案评审后进行设 计。按规定进行设计文件的编制工作。做到制图比例适当，视图投 影歪确L廓面遣弧片寸、数字、符号、图例准确，文字叙述 通顺、切题，学途端走。提康春曾篦要善雷根筱在送校前应全面自校，并负责按校审意 按规定签署设计文相，标好设计文件的整理和归档工作。负责进行复用设计文件的复查和修改工作。段懿髀瓢毒礴牌用翻箭葡鹿笄髓进行归档 对压力容器设计文件进行全面校核，并对 所校核设计文件的质量负责。对校核中发现的问题要与设计人员充分讨 论，妥善解决。若仍有不同意见，提交审 核人解决。填写设计校审记录和设计质量评定卡，按 规定签署设计文件。负责归档后所校核设计文件修改的校核。薮可靠、经济合理，是否符合制造、像管呷用的(2)叠计计算书中采用的设计参数、基础数据、计算 公式及计算结果是否正确，安全附件的选用是否符合 规定，是否与设计图样一致；(3)设计是否正确贯彻和执行有关法规、标准和规范,内容是否完整、恰当，文字叙述是否切题、简练、正 确；(4)设计图样的比例、视图、图面布置、尺寸、符号、加工要求、材料选用及数量是否正确；(5)设计文件是否完整齐全，标准图、复用图的选用 是否恰当。审核人员岗位责嫌9设计、校核人员的设计工作，帮助设计、校核人 员确定设计方案和解决疑难技术问题。协调设计、校核人员在设计技术问题上的不同 意见，并对所审核设计文件的主要技术内容和设 计方案的正确性负责。填写设计校审记录和设计质量评定卡，按规定 签署设计文件。负责归档后所审核设计文件重要修改的审核。(1)设计是否符合设计条件及有关法规标准和规 范的要求，设计文件是否齐全；(2)设计计算书中采用的设计参数、基础数据、计 算公式及计算结果是否正确，安全附件的选用是否 将合规定；(3)压力容器的主要结构、材料选用、主要构件的 加工要求、主要的装配尺寸和关键零部件尺寸是否 正确，选用的复用图、标准图是否恰当；(4)技术要求或技术条件的内容是否正确、完整；(5)设计是否技术先进、安全可靠、经济合理，是 否符合制造、安装和使用要求设计批准（审定）人员部 参加重大设计原则和设计方案的评御/大的结构设计、计算方法、材料选择和技术条 件。审定设计执行的技术方针、政策和设计原则，并对设计的先进性、安全性和经济合理性等重 大原则问题负主要责任。审定主要设计参数、计算公式、基础数据及主 要安装尺寸和关键性技术问题。对设计、校核、审核之间的技术分歧意见作出 最后决定。负责主持重大设计原则和设计方案的评审并作 出决策，对重大原则问题负直接责任。协调审批人员在设计技术问题上的不同意见。安排压力容器各级设计人员的技术培训和技术 交流工作。总负责人岗位责募强 对学习和贯彻执行有关压力容器设皤题U 标准和设计质量负领导责任。F I u犷 负责压力容器设计单位的全面的技术工作.确 保设计的安全质量和经济水平。组织设计方案的讨论和审查，审批重要的设计 任务书和设计条件图。审核设计年度总结并向上级和有关部门汇报。做好设计人员的培训、考核工作。对设计印章的使用和保管进行监督。.急需越骤藉爵设计人员，由有关人员按照本制度乱，一 计条件的编制与审查的规定进行设印条件审查 对不符合要求的设计条件，应退回提出条件的专罂魏舞规赛翳髓蠲想凿髅好鹏应及时承担整个工程项目的设备设计时，设备专业负责 人应根据工程的特点编制工程设计统一规定，明 确工程所在地区的自然条件、非规定性的设计计 算方法、设计中使用的原始数据、材料选择的细则、部件选择的原则、图纸中应该统一的表示 11麴薮懿鬣行经设计技术负a材量豁员根据设计条件的要求补充调a?对于设计技术难度较大的压力容旅 在调查研究的基础上提出包括容寤主质选用、技术要求等的设计方案，由设计技术负 责人或部门技术负责人组织有关人员对设计方案 进行评审。设计人员根据设计方案评审的意见及工程设计统规定，按照本制度压力容器各级设计人员岗位责任制中的岗位职责进行设计。设计文件编 制完成后，在送校前进行全面自校。若复用原有 设计文件时，其复查和修改工作按照本制度压 力容器设计文件的复用的规定执行。校、审人员按照本制度压力容器备缴岗位责任制中各自的岗位职责进行才审意见填入“设计校审记录，并根圾 力容器设计文件的质量评定的规定质量评定卡”O设计人员按校审核意见修改设计文件，并在“设 计校审记录”上填写修改情况。若有不同意见，可以协商，有争议的问题可以提交上一级设计人 员裁决。对已决定的意见，各级设计人员应严格 执行，允许在“设计校审记录”上说明个人意见设计文件修改完成并经校、审人员验证修改情况后，各级设计人员按照本制度压力容器设计文件的签署的规定进行签署。需要时，签署完成后的设计文件送提雌 专业或用户进行会签。-娄1设计成品文件归档前由设计部门进行赚O 检查合格后的设计成品文件及设评资料由设计人 员（或设备专业负责人）负责按本制度压力容 器设计文件的管理的规定进行归档。归档后的设计成品文件发送前按本制度压力容 器设计资格印章的使用与管理的规定在设计总 图（或装配图）蓝图上加盖本单位设计资格印章 发送后的设计文件进行设计更改时按本制度压 力容器设计文件的更改的规定进行。5压力容器设计条件的编檐 5.1设计条件系指设计条件图或委托书 5.2设计条件的编制与签署 监，5.2-1用户提压力容器设计条件时，应按本制度,压力容器设计条件图编制细则的规定编制设计条件图。可受委托代用户编写设计条件图，须经用户签字认可。5.2.2用户如以委托书的形式提出压力容器设计条件,其内容和深度应达到本制度压力容器设计条件图编制 细则的要求。5.2.3提出的设计条件至少一式两份，一份由提出条 件者保存备查，另一份提交设计者。5.2.4设计条件图应三级（编制、校核、审核）签署。一般压力容器应二级（编制、校核）签署，对于重要的 压力容器应三级（编制、校核、审核）签署5压力容器设计条件的编制 5.3 设计条件的审查 5.3.1设端部门接受设计条件后，有关网员应对桃计 条件进行审查。对不符合要求的设计条件，应退后提出 条件的专业或用户按规定进行修改。5-3-2设计条件审查的内容：.(1)是否按规定的内容与要求填写。(2)图形与结构尺寸、操作参数是否清楚准确、齐全,能否满足要求。(3)设计条件的签署是否符合规定。5压力容器设计条件的编 5.4设计条件的修改与签署 仍 5.4.1在审查或设计过程中，设计者版现设计条件有问题或需要修改时，双方应协商解决。5.4.2设计条件中的个别文字、图形修改时，应按本 制度压力容器设计条件图编制细则的规定方法进行 修改和签署。晟43设计条件需作重大修改（指涉及方案问题或大 量图形的修改）时，应更新版次重新提出。5.5设计任务完成后，设计条件由设计人员（或设备 专业负责人）进行整理并按本制度压力容器设计文件 的管理的规定归档。6压力容器设计文件 6.1压力容器设计文件（包括图纸、技术条 书）应由单位任命的各级设计人员按本规定进行举号/检】质 62各类设计文件的签署规定如下：/uu（1）A类压力容器总图、装配图、计算书、说明书应四级（设 计、校核、审核、审定）签署；.（2）A类压力容器零部件图和D类压力容器总图、装配图、零 部件图、计算书、说明书应三级（设计、校核、审核）签署。6.3设计文件的签署栏中，除“制图”可以兼任外，各级设计 人员只能签署一级，不允许出现设计、校核、审核、审定兼任的 情况。6.4对无职称的大、中专毕业生（见习期）承担设计时，只能 在“制图”栏内签署，“设计”栏由指导设计者签署。计算机生成文件的校审 加总算机辅助设计时必须提出 软件所完成的计算书，要对输入数飘“后 间数据和最终计算结果的书面文件进行校更，对 有特殊要求的计算书要进行过程审核。校审人员在校审过程中要认真填写“设计校审记 录、初步设计质量评定卡”和“施工图设计质量 评定卡”。设计人员负责按校审人提出的意见修改并经校审 人员核实。计算机生成文件的校审 加总算机辅助设计时必须提出 软件所完成的计算书，要对输入数飘“后 间数据和最终计算结果的书面文件进行校更，对 有特殊要求的计算书要进行过程审核。校审人员在校审过程中要认真填写“设计校审记 录、初步设计质量评定卡”和“施工图设计质量 评定卡”。设计人员负责按校审人提出的意见修改并经校审 人员核实。7.1标准的管理 嗡 7.1.1要及时收集有关法规、标准信 发放。及时采购 7.1.2每年编制一次压力容器设计现行常用法规、标准目录，并发至各级设计人员。有关法规、标准增加、作废或更替时，应及时通知各级设计人员并及时组织实 施；各级设计人员应在本人持有的压力容器设计现行 常用法规、标准目录中补充填写新的标准信息，在作 废或被更替的标准信息上用红笔划一横线。7.3.2单位（企业）标准仅限单位（企业）内部执行，未经技术科批准，不得向外单位散发、转借、转让。7.2标准的实施 7.2.1国家标准、行业标准和单位（套|准都要认真贯彻执行。要及时组织新峻獐贯 检查，督促有关人员熟悉标准、正确履用标准。标准使用中发现的问题，要及时向上级或技术科反馈信息a、O 7.2,2标准分为强制性标准和推荐性标准，推 荐性标准被选用后即成为强制性标准。对于强制 性标准，一切工程建设项目的设计、施工和验收工作，都必须严格贯彻执行，不得擅自更改或降低标准。7.2.3在标准执行过程中，应收集和了解标准 的执行情况及存在问题，收集有关技术的最新发 展情况，负责咨询和解释工作。7.3标准图的应用 7.3.1在设计中，凡有国家或行业标?用图可供选用的均应选用，不得再绘至 的图纸。,7.3.2对国内设备，原则上应结合工程特点选用国家或行业的标准图、通用图。7,3.3国外设备使用的标准图、通用图应适应际工程惯例，满足设计合同规定的技术要求,并得到用户的认可。7.3.4设计中选用的国家或行业标准图、通用图，本单位不供图；选用本单位的标准图、通用 图时，按合同规定的份数供图。现行标准的管理凡国家、行业压力容器标准颁发部门发息，应通知专业室及时做出作废处理；上 编制“常用技术标准、规范有效版本目录”和有潴标准 作废通知，及时进行全面清理，标准持有人管理和使用 的标准为现行有效版本。作废的压力容器标准由相关部门及标准持有人及时从使 用场所撤出，并加盖“作废”章，确保作废标准的非预 期使用。对合订本/光盘中某个压力管道标准、规范的作废，应在目录上划一横线，表示该标准、规范已作废。为某种原因保留的任何已作废的标准、规范，都要加盖“仅供参考”章，并隔离存放。8压力容器设计文件的 8.1设计文件的质量评定，以一 8.2各级校审和成品质量检查人疑启启审寡见 填入“设计校审记录”，并将本人意见中的设计 错误进行分类、统计，填写“设计质量评定卡”，对前一工序的质量等级作出评定。8.3设计错误分为三类：技术性错误；一般性错误右圈面错送。8.3.1技术性错误：是指较大的原则性错误，由无避将会造成备料、制造、安装、生产、检修等方面俞嘉成较大的设计返工；将会造成经济损失；将(1)不符合有关法令、法规、标准、规范等。(2)采用设计基础资料、计算公式、技术参窥错误或计量结果 错误。(3)设备或主要零部件的强度、刚度、稳定性不够。俗.(4)结构上严重不合理，不便于制造、安装、运输、检修、操 作，不利于生产、技术安全及劳动保护，将会造成较大浪费。(5)设备或零部件的材质选错。(6)标准图、通用图、复用图选错。(7)缺少必要的技术要求、说明、附注等，要求不明确或错误,将会造成损失。(8)不符合工艺要求，造成较大返工。(9)缺少必要的设计文件，以致影响发图或施工。(10)不符合本单位及工程的统一规定。8.3.2 一般性错误：是指工作中粗心大意，在装冰(1)(2)(3)(4)(5)图纸目录、图号写错，将会造成图纸错发：图样不符合制图标准及有关统一规定而直，图纸中前后矛盾，不一致，将会造成施工困难或不便。图纸与计算不符。数字、单位写错或漏写，件号漏编，总尺寸与分尺寸有 矛盾，注尺寸的基准面不当。(6)一般零部件的表面粗糙度、公差配合、形位公差、热处 理等标注不全或选用不太合适。(7)结构不太合理，浪费工料，加工困难。(8)零部件的标准号、规格、材料选错或标注不清。(9)技术要求不完备或标注错，缺少必要的说明。(10)设备重量计算错误较大(小数点前误差大于20%)。8-3-3图面错误：是指制图技术和文件编制 但不影响制造、安装、生产的错误，例如重(1)漏尺寸线、剖面线、引出线箭头及物但不致误解。(2)零部件编号有错，数量统计不对。(3)错别字，文字说明不清。(4)图幅规格、图样比例不符合规定，不必要扩大图3 比例或图形不易看清。(5)投影及虚线绘错，图面布置很不匀称。(6)误用图签，图名错误。(7)明细栏中零部件的名称、规格、材料等与相应标1 样本或零部件图不符。(8)其它图面错误。8.4设计错误个数是折算为每张1#图中的个数；趣 计时，同样错误（例如错别字）在整套图纸中多遮 个错误计算；因某个错误引起的其他错误不作统诒 攒穗卷需且可改可不改的意见，一般庖接 8.5扣分扁隹一个技术错误扣50分/1#图,？旦总扣分加弱于5 分；一个一般错误扣10分/1#图；一个图面错误扣5分/1保囱；对于一般的 可酌情扣、比例等图面问题和其他问题（文件的完整性等）8.6质量等级分为优级、良级、合格、不合格四级。8.6.1 8.6.2 计）。8.6.3 计）。8.6.4 计）。优 良合级:级:格:95分及以上，且无技术错误。8594分，且技术错误不得超过一个（绝对数7584分，且技术错误不得超过二个（绝对数不合格：75分以下，或有三个以上技术错误（绝对数 8.7各级设计人员的工 数除以所完成的图纸总弓良品率，以评为优级、良级的图纸张 计算。器 容 力 压 对 果 结 定运行 试进，宣里 件质 文计。更设行变器 进的容 后出力 造提压 制中对。设时擎设簟在器告 据文签定容报计提 设，在结 器总 容的：力面容 压耆 程行列 工进下 该，括 对人责的告 负最根计可评力访。业案;9。员罂量压回定专中分述题评一人的，质据程评计程，概问1计后改计根工与设过告况的 展设修设，第器贯状现 9 9防。预训 和教似器修见器造录分容簿量出析正的 容，意容制国力、分质中分纠取 簧力畜力备产面压淳里计造因定吸 瞽压鬟压设整由费设制原制应9压力容器设计文件 9-1图纸、技术条件、计算书和说明书等设计文嬴 度应符合设计文件编制规定的要求。州 9.2图纸、技术条件、计算书和说明书等设计文1件细编写概 设计文件编号办法的规定执行。9.3各级设计人员必须严格照本制度压力容器设计文件的签 署的规定对图纸、技术条件、计算书和说明书等设计文件进 行签署。9.4设计文件和资料的归档 9-4.1全部设计文件和资料必须归档，不得自行保管。9.4.2设计人员检查合格后的图纸、技术条件、计算书和说明 书等设计成品文件必须同时归档，归档时应经设计批准人员（设计技术负责人或审定人员）批准。9.4.3设计任务完成后，设计人员应麴 条件、备忘录、来往函件、设计统一鳗 校审记录、设计质量评定卡等设货 并按有关规定交设计项目负责人,ffiwi按项目或阶段归档。9.4.4设计更改的来往函件、更改通知单等设计 资料应及时项目负责人，待设备投产后归档。9.4.5设计文件和资料归档时，档案资料部门必须认真进行检查，不符合归档规定的应拒绝接收 9.4.6设计文件和资料的最短保存期限是该设备的使用寿命年限且不少于10年。9.5设计文件发送 9.5.1应发送的设计文件包括图标 和说明找 对商压容矍 第三类电函 徭存容需还应矍供醯置计算书。9.5.2设计文件归档后，由单位按规定的份数 统一复制，并按本制度压力容器设计资格印章 曾舞器翻馥蘸辘接霰襄霸瞿 9.5.3没有归档的设计文件和没有加盖本单位 设计资格印章的设计文件，对外发送均属无效。9-5.4对外交流的设计文件，应经单位技术总叁喜人翘隹，并加盖“仅供参考”的图章后方可 对外发送。9.6设计文件和资料的内部借阅应按有关规定办理借阅手续。10压力容器设计文件的M0 10.1 修改。10.2设计文件归档后，未按规定办理批准手续彳如发现错误而确需修改时，一般应由原撕计 员填写&设 计更改通知单”，并附上修改后的设计文件（需要时），经原校核或审核人员审核、设计部门技术负责人批准后发送。10.3设计文件的修改 10.3.1当修改内容能够用文字、局部视图在“设计更改通知单中表达清楚时，可不修改原设计文件。10.3.2需要修改设计文件时，按设计文件编制规定中规定 的方法进行。如需修改的设计文件未发送或发送的设计文件已收 回时，经批准，可更换原设计文件，同时销毁原设计文件。10.4若设计文件修改后，会引起其它专业相应修改时，设备专 业负责人应及时通知项目负责人并向有关专业提出。10.5材料代用 10.5.1对制造单位提出的材料代蚪应征得用户的同意后方可处理O 10.5.2对制造单位和用户提出的,般材料代用 申请，原则上由原设计人员签署意见，经设计部 门技术负责人批准。10.5.3对制造单位和用户提出的重要材料代用 申请，原则上由原设计人员签署意见，经原校核 或审核人员审核、设计部门技术负责人批准。11压力容器设计文僧 11.1原有压力容器设计文件需要复容器设计人员对是否符合现行法令、法规，胃碗福 以及设计文件的完整性进行鉴定。?（V：11.2有关人员对原由设计文件进行重新校审Jk 11.3复用原则：.a）对完全符合现行法令、法规、标准、规范的设计文 件可以直接复用。b）对不符合现行法令、法规、标准、规范或重要参数、结构变化或修改量较大的设计文件不得复用，应重新设 i+o c）修改量不大时，由复用校审人员按本制度压力容 器设计文件的更改的规定进行修改后复用。11.4经校审、修订后同意复用原有设计文件时，由复 用校审人员在设计条件上签署意见。对压力容器设计文件修改后，设计或龌 编设计文件的规定进行签署和专题要对该设计文件负全部责任。1 I 设计人员应根据项目的要求，对压三%姮晨算复 用文件的标题栏、图号和目录进行相应的修改和重新编制。压力容器设计复用文件的修改，应按本专业有关 设计规定和标准执行。在任何设计项目中，应经该项目压力容器专业负 责人指定的压力容器设计人员对压力容器设计复用文件进行检查和确认，其他人员不得擅自在工程项目中复用压力容器设计文件。标准图或通用图的选用 国家和行业标准图设计中可直接采用现行有效版都 业标准图或通用图；对于公开发行的国家和行业标准图或通用图,在设计中需要选用时，需把设计图纸中引用的 标准图或通用图的图号（或页号）编入设计文 件目录中，并在备注栏内注明“不发图”。对 于常用的国家和行业标准图，其标准图号只注 在图纸文件的相应位置栏内，而不编入设计文 件目录中。12压力容器设计条件图编哽则 篇1设计条件图的内容及格式(1)容器、搅拌容器、反应器条件图；(2)换热器条件图；.(3)塔器条件图。上述三种以外的压力容器，可根据具体情况，选 用三种格式之一或自行编制。12.2设计条件图的编制要求 二治工、12.2.1简图及说明栏的填写简图用单线图，要求视(2)简图应包括容器本体、主要内件形状、结构尺寸、接管位置、支座型式及其它需 要表达的图形。(3)压力容器上的接管方位由提出条件专 业另出管口方位图，但注意所表示的接管 位置不得与其他构件相碰撞。(4)简图中难以表达清楚的内容，允许用 文字补充说明。12.2.2管口表的填写要求(1)符号以英文字母小写体a、b、c.二 中g、1、j、I、。、q六个字母不推荐便用彩 项目完全相同时，可合并成一项填写,了 字，如H3。(2)DNXPN：一般管口按公称直径、公称压力填写,无公称直径时，DN按实际内径填写(矩形孔填.长X宽”，椭圆孔填“椭圆长轴X短轴”)。(3)法兰标准：对接管法兰连接填写接管法兰标准号,对螺纹连接，填写螺纹规格，如M24、G3/4等。(4)连接面：填写全平面、突面、凹面、凸面、梯面、槽面等，螺纹连接填写螺纹。(5)用途：填写管口的用途，如物料入口、液位计口W12.2.3设计参数的填写要求(1)毒性及易燃易爆性：填写“极度危害”、“中度危害”、“轻度危害嫖_.11_I等，一般的介质可不填写。(2)操作压力：填写容器顶部在工作过程中国能出现 的最高压力(表压)。对真空容器填写容器顶部在工作 过程中可能出现的最大真空度(毫米汞柱)。对于常压 操作的容器，不能填写“常压”，要填写具体数值。(3)操作温度:可能达到的最高(4)有效容积:的最大容积。(5)传热面积:填写在正常操作过程中容器内部介质(低)的温度。填写容器在正常操作情况下物料所占填写以换热管外直径为基准计算的换热面积(扣除伸入管板内的管子外表面积)。(6)(7)(8)(9)塔型：填写浮阀塔、筛板塔或填料地震烈度：应根据工程项目的基阿类 场地类别：填写几类场地土，如I类或 防爆要求：填写爆炸危险场所的等级。(10)静电接地：防雷电消除静电的接地要求。7(11)搅拌器型式：填写搅拌器的全部名称，如直叶 桨式搅拌器、推进式搅拌器、曲叶开启涡轮式搅拌器、框式搅拌器等，如为斜呆桨式搅拌器，还应填写倾斜角 度。(12)搅拌器转速：填写搅拌轴的转速。当要求变速 时，应规定范围及档数。(13)安装检修要求：填写安装地点在室内或室外；楼面或地面；检修周期等内容。12.3条件图的修改与签署(1)条件图中的个别文字、图形修整 修改的文字、图形用细实线划掉，面字、图形，然后将修改处用彩云线注上修改标记“”，在内写上“4”、“2”、“”(第一次修改写 T,第二次修改 写“2”，照此类推)。修改完后，应在条件空 白处写上修改标记，修改人和校审人在其后签署姓名和日期。(2)条件图需作重大修改(指涉及方案问题或 大量图形的修改)时，应更新版次重新提出。13.1单位在接到设计许可证后，应按现邂 资格印章，设计资格印章的印模应报送批准部门争 13.2变更设计单位名称或设计单位技术总负责X 制设计资格印章，并按上述规定办理备案手喊尸I 13.3设计资格印章的使用与管理9 13.3.1设计资格印章由单位指定的部门和人员管理。.13.3.2本单位设计的设计许可证批准范围内的压力容器设 计总图（或装配图）蓝图上在发送前必须加盖本单位的设计资格 印章。13.3.3受安全监察机构委托进行压力容器试设计审核时，在试 设计审核报告上加盖本单位的设计资格印章。13.3-4不准在外单位的设计图样或本单位设计范围之外的设计 产品上加盖本单位的设计资格印章。
