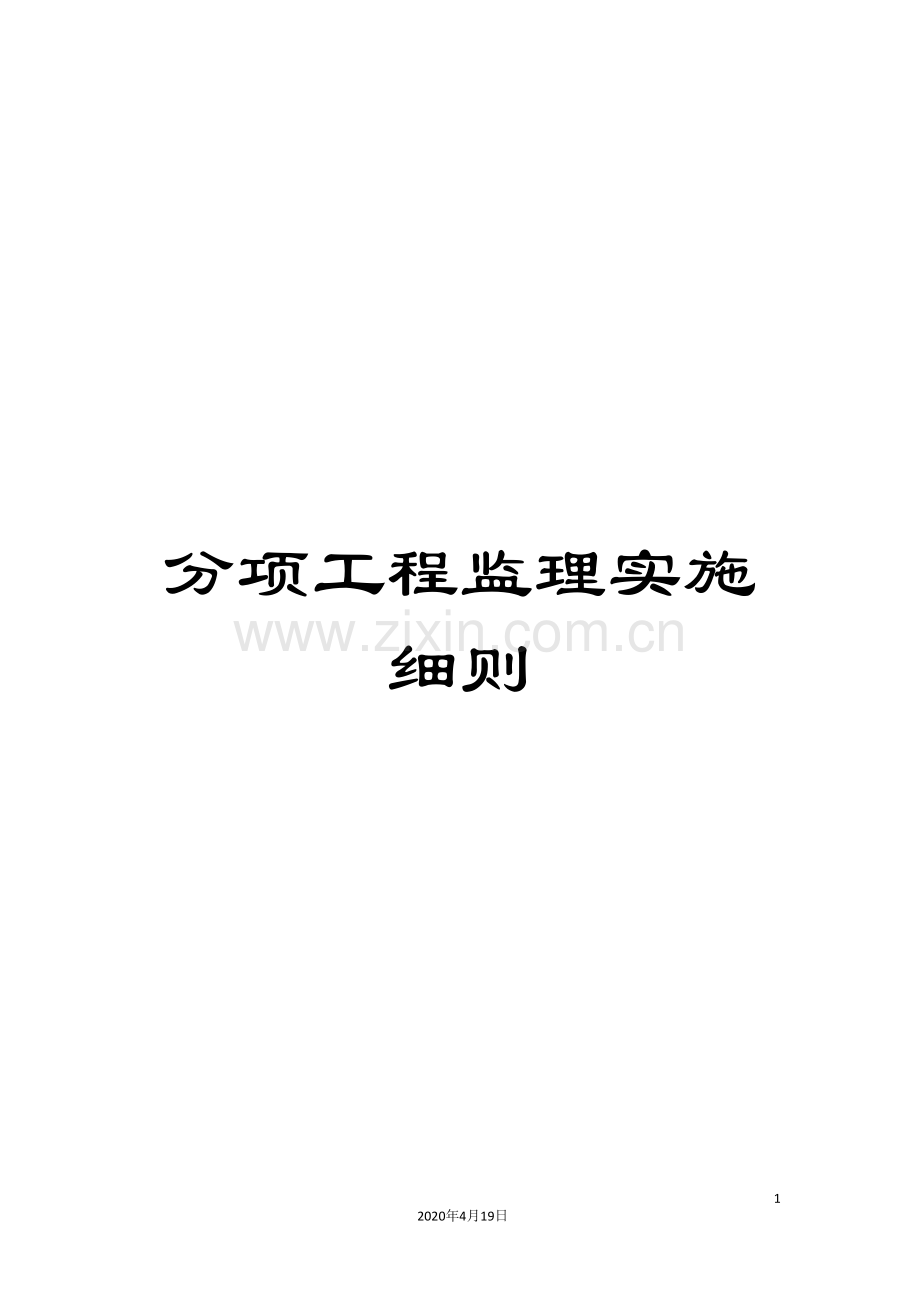

分项工程监理实施细则.doc

分项工程监理实施细则

7
2020年4月19日
文档仅供参考

花乐·亿家公寓工程钢筋分项工程

监
理
实
施
细
则

编制:
审批:
武汉华立建设监理有限公司
花乐·亿家项目部
二00八年 月 日
花乐·亿家公寓工程钢筋分项工程
监理实施细则
一、 工程概况
1.项目简介
⑴工程项目名称与建设单位
花乐亿家公寓,武汉市大花岭。
⑵参建单位:
建设单位:湖北亿家房地产有限公司
设计单位:武汉理工大学设计研究院
地质单位:武汉丰达地质工程有限公司
监理单位:武汉华立建设监理有限公司
施工单位:武汉市建安集团有限公司(总承包)
2.项目设计基本情况:
⑴本工程为地下一层、地上二十六层(裙楼:2层,主体:24层)框剪结构。
⑵总建筑面积41978.94㎡(其中:地上:39638.42㎡,地下:2340.52㎡,住宅面积为35191.88㎡);建筑基底面积2223.27㎡,总共432户。
⑶使用年限类别:3类。设计使用年限为50年。
3.本工程特点
⑴设计要求钢材材质:HPB235(ф)
HRB335(ф)
冷扎带肋CRB550(фR)
钢筋强度等级设计值:HPB235(ф):fy=210N/㎜2
HRB335(ф): fy=300N/㎜2
CRB550(фR): fy=360N/㎜2
钢筋强度标准值的保证率不小于95% 。
⑵钢筋焊接
HPB235(ф)级与HRB335(ф)级钢筋焊接采用E43XX型焊条,其中a.地下室底板的梁板纵筋和框支梁的纵筋应采用焊接和机械连接,当d≧18时应采用机械连接;b.其它部位的梁板纵筋可采用焊接和绑扎连接,当d≧28时应采用机械连接;c. 所有柱子钢筋均采用焊接(电渣压力焊式或闪光对焊)当d≧28时应采用机械连接。
二、 编制依据:
1．<混凝土结构工程质量砼验收规范>GB50204-
<混凝土结构施工图平面整体表示方法制图规则和结构祥图>03G101-1
<钢筋焊接及砼的规范>JGJ18-96
2．设计文件和设计变更。
3．相关的地区的法令、法规。
4．<花乐·亿家公寓工程监理规划>
三、 监理工作流程
1.检查施工单位现场的质量管理体系和质量检验制度。
2.审核施工单位呈报的施工组织设计和专项施工方案。
3.认真研究熟悉施工图纸,将每一施工部位的钢筋品种、规格、型号和施工程序等熟记于心。
4.参加设计交底及图纸会审。
5.检查施工单位钢筋入模前的施工准备情况,包括现场及技术准备情况。
6.督促施工单位对进场工程材料进行报验,并检查、审核确认。督促施工单位对现场各型号钢材进行报验程序,并现场见证取样,送由国家建筑权威部门认可的有资质的检测机构进行检测。合格后方允许使用在工程中。
7．督促施工单位对现场的钢材焊接材料及施工人员进行报验程序,并应检查、复查确认。
8.按设计及规范要求对钢筋的制作及绑扎进行巡视。
9.对钢筋隐蔽工程进行验收,并对验收中的问题进行复检等,签署验收意见。
10.砼施工前提醒施工方根据浇筑线路搭满砼运输通道,严禁用模板替代脚手板,并派专人对钢筋进行维护。
11．做好钢筋隐蔽检查记录。
四、 质量控制要点及目标值
序号
质量控制要点
目标值(允许偏差)
㎜
控制方法
1
钢筋品种、规格、材质及数量
必须符合设计要求和规范规定
1.检查出厂质量证明文件及现场抽样报告合格方可使用。
2.全数隐蔽验收,不合格应复查。
3.当品种、规格需发生变化,必须有设计变更文件。
2
抗震箍筋加工
箍筋弯后平直长度不小于10d
尺量检查
3
钢筋电渣压力焊接
机械连接
满足规范<JGJ18—96>要求,其中上、下钢筋偏轴＜0.1d且＜2MM,钢筋倾斜角度＜40
满足规范<钢筋焊接及验收规程>
1. 尺量及观察检查。
2. 检查机械连接和焊接接头抽样检验报告。
4
悬挑构件及大跨度板负弯矩筋位置
满足设计要求
1. 检查负弯矩钢筋的固定方法是否可靠,并尺量检查位置是否正确。
2.浇砼时,责成专人看护钢筋。
5
框架柱上、下筋搭接位置按长度、箍筋加密范围。
满足<03G101>和相关国家规范要求。
1.检查钢筋配料表。
2.对照标准图尺量检查。
6
框架梁支座处钢筋断筋位置,箍筋加密范围。
满足<03G101>要求
1. 检查钢筋配料表
2. 对照标准图尺量检查
7
绑扎
钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
钢尺连续三档,取最大值
8
绑扎钢筋骨架
长
±10
钢尺检查
宽、高
±15
钢尺检查

9
受力钢筋
间距
±10
尺量两端、中间各一点取最大值

排距
±5
保护层厚度
基础
±10
钢尺检查
柱、梁
±5
钢尺检查
板.墙.壳
±3
钢尺检查
10
绑扎箍筋、横向钢筋间距
±20
钢尺连续三档,取最大值
11
钢筋弯起点位置
20
钢尺检查
12
预埋件
中心线位置
5
钢尺检查
水平高差
±3.0
钢尺和塞尺检查

五、监理工作方法及措施
1. 重视事前控制,切实做好监理工作流程中的1—7项工作。
2. 建立有效的质量控制制度,如施工方自检制度,关键部位、关键程序的重点制度,工程材料、设备进场报验制度,监理现场见证取样、复核和验收制度等。
3. 应按监理规范及监理实施细则的要求对施工过程进行检查,及时纠正违规操作,消除质量隐患,跟踪检查质量问题,验收纠正效果。
4. 采用必要的检查,测量和试验手段,以验证施工质量。
5. 对工程的重要工序和重点部位施工过程进行旁站监理。
6. 正确有效地行使质量整改通知,工程停工令等监理指令。

武汉市华立建设监理有限公司
花乐·亿家项目部
二00八年 月 日
