山东公寓楼cfg桩基工程施工方案.doc

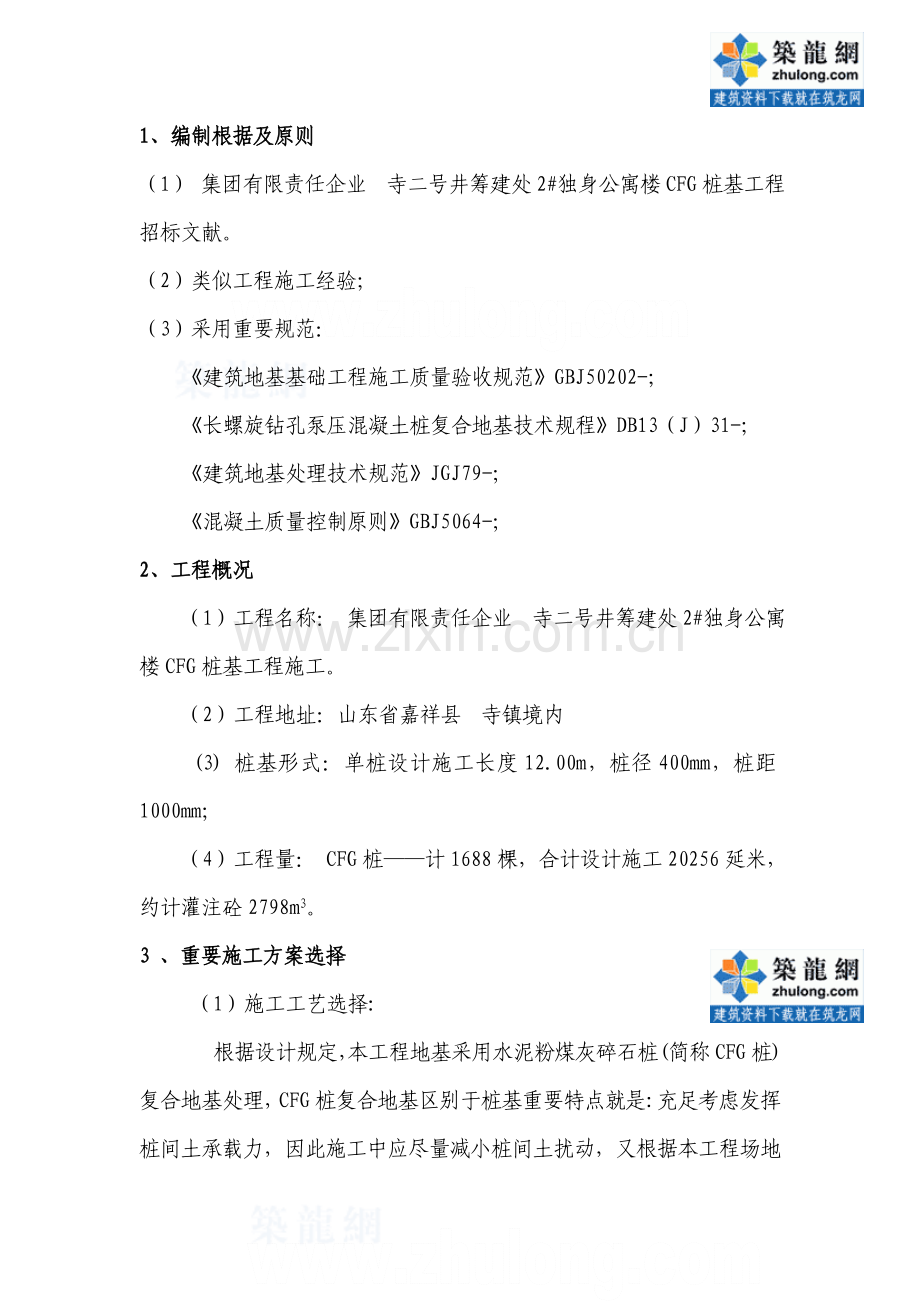

1、编制根据及原则
（1） 集团有限责任企业 寺二号井筹建处2#独身公寓楼CFG桩基工程招标文献。
（2）类似工程施工经验；
（3）采用重要规范：
《建筑地基基础工程施工质量验收规范》GBJ50202-；
《长螺旋钻孔泵压混凝土桩复合地基技术规程》DB13（J）31-；
《建筑地基处理技术规范》JGJ79-；
《混凝土质量控制原则》GBJ5064-；
2、工程概况
（1）工程名称： 集团有限责任企业 寺二号井筹建处2#独身公寓楼CFG桩基工程施工。
（2）工程地址：山东省嘉祥县 寺镇境内
(3) 桩基形式：单桩设计施工长度12.00m，桩径400mm，桩距1000mm；
（4）工程量： CFG桩——计1688棵，合计设计施工20256延米，约计灌注砼2798m3。
3 、重要施工方案选择
（1）施工工艺选择:

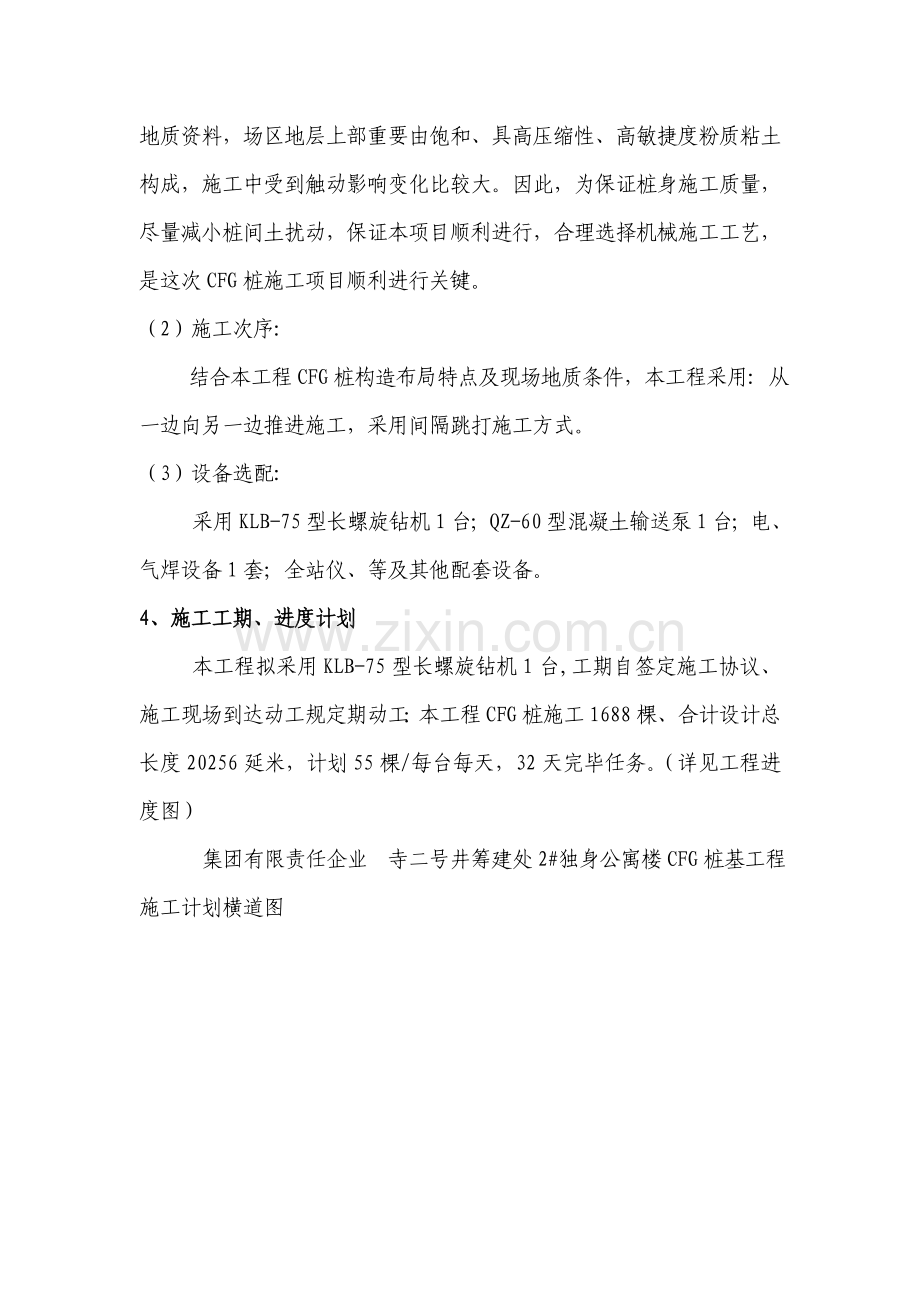

根据设计规定，本工程地基采用水泥粉煤灰碎石桩(简称CFG桩)复合地基处理，CFG桩复合地基区别于桩基重要特点就是:充足考虑发挥桩间土承载力，因此施工中应尽量减小桩间土扰动，又根据本
工程场地地质资料，场区地层上部重要由饱和、具高压缩性、高敏捷度粉质粘土构成，施工中受到触动影响变化比较大。因此，为保证桩身施工质量，尽量减小桩间土扰动，保证本项目顺利进行，合理选择机械施工工艺，是这次CFG桩施工项目顺利进行关键。
（2）施工次序:
结合本工程CFG桩构造布局特点及现场地质条件，本工程采用: 从一边向另一边推进施工，采用间隔跳打施工方式。
（3）设备选配:
采用KLB-75型长螺旋钻机1台；QZ-60型混凝土输送泵1台；电、气焊设备1套；全站仪、等及其他配套设备。
4、施工工期、进度计划
本工程拟采用KLB-75型长螺旋钻机1台,工期自签定施工协议、施工现场到达动工规定期动工：本工程CFG桩施工1688棵、合计设计总长度20256延米，计划55棵/每台每天，32天完毕任务。（详见工程进度图）
集团有限责任企业 寺二号井筹建处2#独身公寓楼CFG桩基工程施工计划横道图

3 月
4 月
10
11
14
20
24
27
30
2
5
7
9
10
11
12
14
设备进场

工程施工

设备搬迁

5、工程项目部重要管理人员及所用劳务人员安排计划
项 目 经 理
项目技术负责人
施
工
组
材
料
组
质
检
组
安
全
组
技
术
组
各生产班组
测 量 组
（1）、施工组织机构如下：

（2）、重要管理人员及责任如下：
项目经理主持该项桩基工程全面领导工作，全面负责桩基施工生产过程中人员组织、材料计划、施工安排、各环节协调等，在施工生产过程中对工期、质量、安全等负全面责任。充足运用人力和物力，有效运用时间，以保证此项桩基工程保质保量按期完毕。
（3）、劳务人员安排计划表
序 号
部门名称
人 数
1
项 目 部
3
2
钻 机 组
12
3
安 全 组
1
4
输 送 泵
4
5
辅 助 工
5
6
合 计
25

序号
名 称
单位
数量
用 途
1
KLB-75型步履螺旋钻机
台
1
钻孔成桩
2
QZ-60型混凝土输送泵
台
1
输送砼
3
500型强制式搅拌机
台
1
搅拌砼
4
挖 掘 机
台
1
挖运土
5
电、气焊设备
台
1
维修设备
6
水准仪、经纬仪
套
1
测标高、放桩位
7
值 班 车
台
1
工地值班
6、重要施工机具安排计划
7、冬、雨季施工措施
（1）、水泥寄存要严格防雨、雪，做好防潮、防雨措施，所进材料应按照规定位置堆放并做好防护措施，防止受冻、受潮。做到筑高台-下铺上盖；机电设备采用防雨、雪、防淹措施，安装接地装置，机械电闸、箱保护装置要可靠。
（2）、冬季施工，混合料搅拌过程中根据规定加入适量防冻早强剂，施工用水要加温，防止因冻结堵管导致工程进度低或桩身质量问题。
8、保证工期、质量、安全、文明施工减少扰民减少环境污染和噪音措施
（1）、工期保证措施
本项目工程量较大，工期较紧，为保证按期完毕任务，特制定如下措施：
、健全工程指挥和调度体系，全面负责施工中管理工作，充足协调好内外部关系，减少中间环节。
、认真做好施工准备，编制详尽完善施工方案，保证钻机、
配套设备、周转工具和材料及时供应。
（2）、质量保证措施
为保证工程质量到达优良原则，建立质量保证体系。从施工组织、施工技术、材料验收等方面采用一定措施。
质量保证体系

项目经理

技术负责

质 检 员
机 长
技 术 员

提高全体人员质量意识，教育职工视工程质量为企业生命，是企业生存和发展基础。
建立每道工序质量保证措施，严格按照各工序验收原则，
进行质量跟踪检查，发现问题及时整改，把质量事故消灭在萌芽状态。
作好桩位测放工作，桩位偏差≤20mm，钻孔垂直度≤1.0%。
（3）、安全生产与文明施工措施

安全保证体系
项目经理

施工部
安监部

保卫员
安全员
电工班
钻机班

（4）、保证安全与文明施工措施
建立健全安全保证体系，在项目部设置专职安全员，实行安全原则管理，牢固树立“安全第一，防止为主”思想，保证施工安全体系正常运转。
严格贯彻执行各级有关操作规程和安全规程。
上岗人员必须戴安全帽、整洁、高空作业要系安全带，班前班后上岗人员不得饮酒。
（5）、防止扰民减少环境污染和噪音措施
严格遵守国家有关环境保护法律规定和地方多种环境保护管理制度，做到施工不扰民，详细措施如下：
尽量控制使用噪音大施工机械，及时检修、保养设备，致使设备低磨损、低噪音正常运转，做到尽量少扰民。
施工现场多种施工垃圾，按规定地点堆放和及时清理，不准随意倾倒。
9、工地临时用电专题方案
KLB-75型步履螺旋钻机，本次施工需用电源250KW，本次施工现场提供300 KW变压器。
控制措施
(1)为防止事故发生，电工必须持证上岗，认真检查安装电器元件，安装完毕经技术监督部门验收合格后投入使用。
(2)电工操作时，必须严格按操作规程操作，不准违章作业，操作前必须有安全技术交底记录，并履行签字手续。
应急预案
(1)如有漏电伤人事故发生，应立即切断电源，由安全员负责拨打应急救护电话“120”，现场总指挥由项目经理担当，负责全面组织协调工作。
(2)生产负责人亲自带领有关工长及外包队负责人，对事故现场进行急救，如有重伤人员由队长负责送外救护。
10、材料管理制度及节省措施
(1)、加强施工管理，保证工程不转包，减少管理层次，尽量减少和控制施工管理费用。
(2)、加强成本管理，采用分阶段考核措施，控制各分项工程成本。
(3)、本工程采用计算机运行辅助管理，提高工作效率周密安排劳动力和材料计划，最大程度减少人员窝工和材料挥霍。
11、质量原则与验收措施
质量原则经检测验收到达优良。
验收措施：
（1）、提高全体人员质量意识，把质量管理贯彻到整个过程中，一定要在保证施工质量前提下，保证工期，发现问题及时处理。
（2）、会同甲方施工技术管理人员或监理对每台班施工记录及成桩质量进行检查，严把质量关，一旦发既有不符合质量事情发生，立即停止施工进行检查处理。
12、通病及事故处理措施

CFG桩通病重要是：
(1) 、堵管：堵管是长螺旋钻孔、管内泵压混合料灌注成桩工艺常碰到重要问题之一。它直接影响CFG桩施工效率,增长工人劳动强度,还会导致材料挥霍。尤其是故障排除不畅时,使已搅拌CFG桩混合料失水或结硬,增长了再次堵管几率,给施工带来诸多困难。产生堵管原因有如下几点:
混合料配合比不合理。当混合料中细骨料和粉煤灰用量较少时,混合料和易性不好,常发生堵管。因此,要注意混合料配合比,尤其要注意将粉煤灰掺量控制在70kg/m3～100kg/m3范围内,坍落度应控制在160mm～200mm之间。
(2)施工操作不妥。钻孔进入土层预定标高后,开始泵送混合料,管内空气从排气阀排出,待钻杆内管及输送软、硬管内混合料持续时提钻。若提钻时间较晚,在泵送压力下钻头处水泥浆液被挤出,轻易导致管路堵塞。
(3)窜孔：在饱和软土层中成桩常常会碰到这种状况,打完一棵桩后,在施工相邻桩时,发现刚施工临桩桩顶忽然下落,当桩泵入混合料时,临桩桩顶开始回升,此种现象称为窜孔。
由于窜孔对成桩质量影响,施工中采用预控措施:
采用隔桩、隔排跳打措施;
减少在窜孔区域打桩推进排数,减少对已打桩扰动能量积累;
合理提高钻头钻进速度。
13、合理化提议
（1）、复合地基基坑可采用人工或机械、人工联合开挖。机械、人工联合开挖时，至少予留50cm厚度人工开挖，以保障及械开挖导致桩断裂部位不低于基础底面标高，且桩间土不受扰动，严禁粗暴施工，注意不要碰撞、铲断桩头，防止断桩及对地基土扰动。
(2)、开挖基槽时时先找出桩顶标高位置，人工用钢钎等 工具沿桩心剔除多出桩头。
