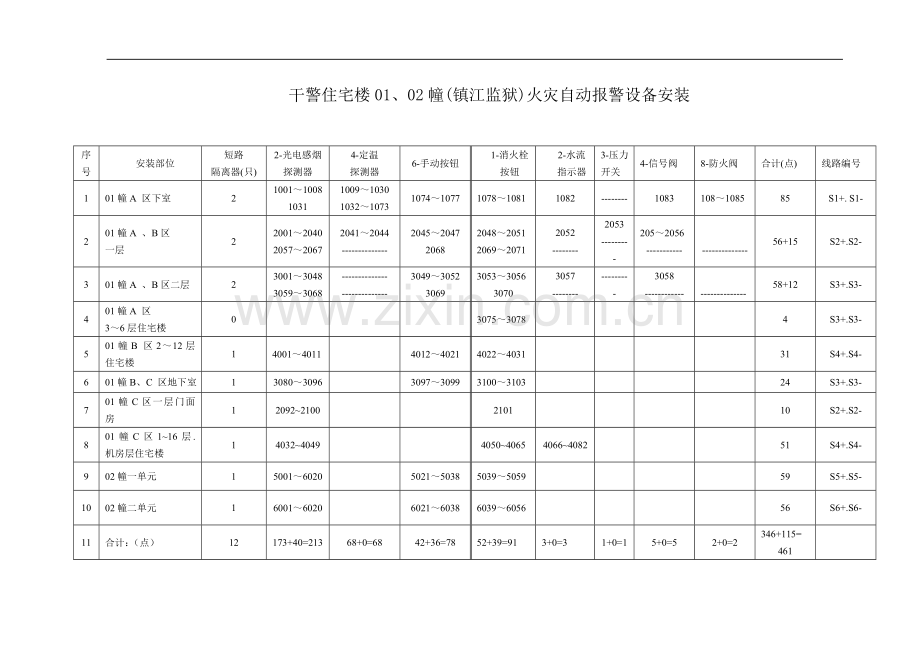

火灾报警设备安装编码对照表.doc

序号
安装部位
短路
隔离器(只)
2-光电感烟
探测器
4-定温
探测器
6-手动按钮
1-消火栓
按钮
2-水流
指示器
3-压力
开关
4-信号阀
8-防火阀
合计(点)
线路编号
1
01幢A 区下室
2
1001～1008
1031
1009～1030
1032～1073
1074～1077
1078～1081
1082
--------
1083
108～1085
85
S1+. S1-
2
01幢A 、B区
一层
2
2001～2040
2057～2067
2041～2044
--------------
2045～2047
2068
2048～2051
2069～2071
2052
--------
2053
---------
205～2056
-----------
--------------
56+15
S2+.S2-
3
01幢A 、B区二层
2
3001～3048
3059～3068
--------------
--------------
3049～3052
3069
3053～3056
3070
3057
--------
---------
3058
------------
--------------
58+12
S3+.S3-
4
01幢A 区
3～6层住宅楼
0

3075～3078

4
S3+.S3-
5
01幢B 区2～12层住宅楼
1
4001～4011

4012～4021
4022～4031

31
S4+.S4-
6
01幢B、C 区地下室
1
3080～3096

3097～3099
3100～3103

24
S3+.S3-
7
01幢C区一层门面房
1
2092~2100

2101

10
S2+.S2-
8
01幢C区1~16层.机房层住宅楼
1
4032~4049

4050~4065
4066~4082

51
S4+.S4-
9
02幢一单元
1
5001～6020

5021～5038
5039～5059

59
S5+.S5-
10
02幢二单元
1
6001～6020

6021～6038
6039～6056

56
S6+.S6-
11
合计：（点）
12
173+40=213
68+0=68
42+36=78
52+39=91
3+0=3
1+0=1
5+0=5
2+0=2
346+115=
461

干警住宅楼01、02幢(镇江监狱)火灾自动报警设备安装
编码对照表 （1--火警； 2--监管部分） 第 1页共15页
干警住宅楼01、02幢(镇江监狱)火灾自动报警设备安装
序
号
安装部位
1-声光
报警器
5-防火
卷帘门
6-照明
电源
8-动力
电源
17-排烟
阀
22-正压
送风阀
合计
(点)
线路编号
1
01幢A 区地下室
1086～1090
1091～1092
1093～1102
(详见非消防电)
1103～1112
(详见非消防电)
1113
1114～1117
32
控制模块电源KD1+.KD1-;
回路总线S1,+.S1,-
2
01幢A 、B区一层
2072～2075
--------
2076～2077
---------
2078
-------
--------
2079
--------
8
控制模块电源KD1+.KD1-;
回路总线S2,+.S2,-
3
01幢A 、B区二层
3071～3074
--------
---------
-------
-------
-----
---------
4
控制模块电源KD1+.KD1-;
回路总线S3,+.S3,-
4
01幢A区3~6层住宅楼

3079

控制模块电源KD1+.KD1-;
回路总线S3,+.S3,-
5
01幢B区2～12层
住宅楼
2080～2089

2090~2091

12
控制模块电源KD1+.KD1-;
回路总线S2,+.S2,-
6
01幢B、C 区地下室
3104～3105

3106～3108

3109
3110

7
控制模块电源KD1+.KD1-;
回路总线S3,+.S3,-
7
01幢C 区一层门面房

0

8
01幢C 区1～16层、
机房层住宅楼
4083～4098

4099～4114
32
控制模块电源KD1+.KD1-;
回路总线S4,+.S4,-
9
02幢一单元
5060～5077

5096～5098
5099～5100

5078～5095
41
控制模块电源KD2+.KD2-;
回路总线S5,+.S5,-
10
02幢二单元
6057～6074

6093～6095

6075～6092
38
控制模块电源KD1+.KD1-;
回路总线S6,+.S6,-
11
合计：
41+36=77
4+0=4
17+6=23
10+2=12
4
20+36=56
96+80=
176

编码对照表（总线控制部分） 第 2页共15页
干警住宅楼01、02幢(镇江监狱)火灾自动报警设备安装
编码对照表（多线控制部分） 第 3页共15页
序号
安装部位
普通电梯
迫降
消防电梯
迫降
排烟
风机
消防泵
喷淋泵
正压
送风机
增压泵
合计(点)
线路编号
1
01幢A 区地下室

2501

2502

2
M1+.M1-; M2+.M2-
2
01幢A 、B区一层

2503

2504

2
M3+.M3-; M4+.M4-
3
01幢A 、B区二层

0

4
01幢A 区
3～6层住宅楼

0

5
01幢B 区2～12层
住宅楼

2505

1
M5+.M5-
6
01幢B、C 区地下室

2506
2507（1#）
2508（2#）
2509（1#）
2510（2#）
2511

6
M6+.M6-～M11+.M11-
7
01幢C 区一层门面房

0

8
01幢C 区1～16层、机房层住宅楼
2512
2513

2514
2515
4
M12+.M12-～M15+.M15-
9
02幢一单元
2516
2517

2518

3
M16+.M16-～M18+.M18-
10
02幢二单元
2519
2520

2521
2522
4
M19+.M19-～M22+.M22-
11
合计：(点)
1+2=
3
2+2=
4
3+0=
3
2+0=
2
2+0=
2
4+2=
6
1+1=
2
15+7=
22

干警住宅楼01、02幢(镇江监狱)火灾自动报警设备安装
编码对照表（层显示盘部分） 第4页共15页
序号
安装部位
层显示盘
线路编号
1
01幢A 区地下室
2601
电源.24V1. GND1 ; 通讯总线 B+.A-
2
01幢A 、B区一层
2602
电源.24V1. GND1 ; 通讯总线 B+.A-
3
01幢A 、B区二层
2603
电源.24V1. GND1 ; 通讯总线 B+.A-
4

5

6

7

8

9

10

11
合计：

干警住宅楼01、02幢(镇江监狱)火灾自动报警设备安装
编码对照表（消防电话部分） 第5页共15页
序号
安装部位
消防电话
（部）
编码
线路编号
1
01幢A 区地下室（进风机房）
1
1
编码通讯线TX1-1.TX1-2 ;电话通讯总线讯TX1-3.TX1-4
2
01幢A 区地下室（排烟风机房）
1
2
编码通讯线TX1-1.TX1-2 ;电话通讯总线讯TX1-3.TX1-4
3
01幢A 区地下室（配电间）
1
3
编码通讯线TX1-1.TX1-2 ;电话通讯总线讯TX1-3.TX1-4
4
01幢A 区地下室（变配电房）
1
4
编码通讯线TX1-1.TX1-2 ;电话通讯总线讯TX1-3.TX1-4
5
01幢B区地下室（排烟风机房）
1
5
编码通讯线TX2-1.TX2-2 ;电话通讯总线讯TX2-3.TX2-4
6
01幢B区地下室（水泵房）
1
6
编码通讯线TX2-1.TX2-2 ;电话通讯总线讯TX2-3.TX2-4
7
01幢C 区送风机房
1
7
编码通讯线TX5-1.TX5-2 ;电话通讯总线讯TX5-3.TX5-4
8
01幢B 区12层住宅楼消防电梯机房
1
8
编码通讯线TX6-1.TX6-2 ;电话通讯总线讯TX6-3.TX6-4
9
01幢C 区住宅楼机房层消防电梯机房
1
9
编码通讯线TX3-1.TX3-2 ;电话通讯总线讯TX3-3.TX3-4
10
02幢一单元消防电梯机房
1
10
编码通讯线TX4-1.TX4-2 ;电话通讯总线讯TX4-3.TX4-4
11
02幢二单元消防电梯机房
1
11
编码通讯线TX4-1.TX4-2 ;电话通讯总线讯TX4-3.TX4-4
12
合计：

9+2=11

干警住宅楼01、02幢(镇江监狱)火灾自动报警设备安装
编码对照表（消火栓强启线部分） 第6页共15页
序号
安装部位
消火栓按钮
（只）
编码
线路编号
1
01幢A 区地下室
4
1078~1081
启泵线QD1. QD2 ; 反馈线 FK-.FK+
2
01幢A 、B区一层
4+3
2048~2051
2069~2071
启泵线QD1. QD2 ; 反馈线 FK-.FK+
3
01幢A 、B区二层
4+1
3053～3056
3070
启泵线QD1. QD2 ; 反馈线 FK-.FK+
4
01幢A 区3～6层住宅楼
4
3075～3078
启泵线QD1. QD2 ; 反馈线 FK-.FK+
5
01幢B 区2～12层住宅楼
10
4022～4031
启泵线QD1. QD2 ; 反馈线 FK-.FK+
6
01幢B.C 区地下室
2+2
3100~3103
启泵线QD1. QD2 ; 反馈线 FK-.FK+
7
01幢C 区一层门面房
1
2101
启泵线QD1. QD2 ; 反馈线 FK-.FK+
8
01幢C 区1～16层、机房层住宅楼
17
4066～4082
启泵线QD1. QD2 ; 反馈线 FK-.FK+
9
02幢一单元
20
5039～5059
启泵线QD1. QD2 ; 反馈线 FK-.FK+
10
02幢二单元
19
6039～6056
启泵线QD1. QD2 ; 反馈线 FK-.FK+
11
合计：（只）
91

干警住宅楼01、02幢(镇江监狱)火灾自动报警设备安装
编码对照表（喷淋系统部分） 第7页共15页
序号
安装部位
水流指示器编码
信号蝶阀1#编码
信号蝶阀2#编码
压力开关
1
01幢A 区地下室配水管
1082
1083

01幢区一层配水管
2052
2056

2
01幢A 区一层报警阀处

2054
2055
2053
3
01幢A区二层配水管
3057
3058

4
合计：（点）
3
5
1
