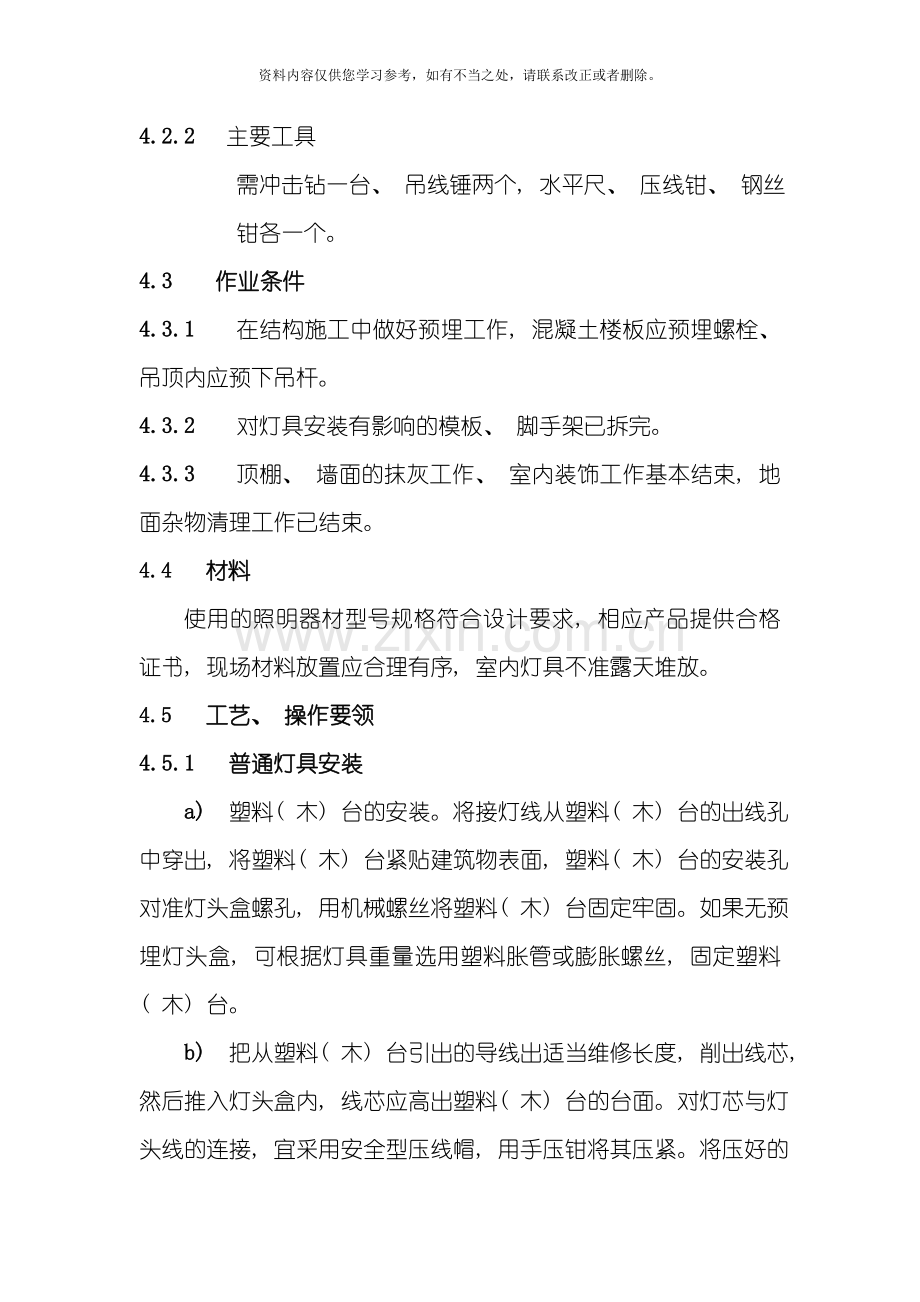

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。电气照明装置安装专业作业指导书电装分公司 王少君1 目的为了加强关键过程控制, 促进照明器具安装工程施工过程质量管理, 提高施工人员操作技术水平, 确保照明器具安装工程施工质量, 特制定本作业指导书。2 适用范围本作业指导书适用于工业与民用建筑照明器具安装工程施工。3 编制依据GB50529- 电气装置安装工程电气照明装置施工及验收规范GB50303- 建筑电气安装工程质量检验评定标准YB9239-92 冶金电气设备安装工程质量检验评定标准上海市民用建筑安装工程质量监督核验要点4 过程控制内容4.1人员资格参与本过程施工的人员需要2-3人, 必须持有相应的特种作业安全操作证, 能熟练操作各种电动工具。4.2 主要设备机具4.2.1 机械设备需台钻一台、 电焊机一台。4.2.2 主要工具需冲击钻一台、 吊线锤两个, 水平尺、 压线钳、 钢丝钳各一个。4.3 作业条件4.3.1在结构施工中做好预埋工作, 混凝土楼板应预埋螺栓、 吊顶内应预下吊杆。4.3.2对灯具安装有影响的模板、 脚手架已拆完。4.3.3顶棚、 墙面的抹灰工作、 室内装饰工作基本结束, 地面杂物清理工作已结束。4.4 材料使用的照明器材型号规格符合设计要求, 相应产品提供合格证书, 现场材料放置应合理有序, 室内灯具不准露天堆放。4.5 工艺、 操作要领4.5.1 普通灯具安装a) 塑料( 木) 台的安装。将接灯线从塑料( 木) 台的出线孔中穿出, 将塑料( 木) 台紧贴建筑物表面, 塑料( 木) 台的安装孔对准灯头盒螺孔, 用机械螺丝将塑料( 木) 台固定牢固。如果无预埋灯头盒, 可根据灯具重量选用塑料胀管或膨胀螺丝, 固定塑料( 木) 台。b) 把从塑料( 木) 台引出的导线出适当维修长度, 削出线芯, 然后推入灯头盒内, 线芯应高出塑料( 木) 台的台面。对灯芯与灯头线的连接, 宜采用安全型压线帽, 用手压钳将其压紧。将压好的接头调顺, 扣于灯座内, 灯座应于塑料( 木) 的中心找正, 用长度小于20mm的木螺丝固定。4.5.2日光灯安装a) 吸顶日光灯安装: 根据设计图确定出日光灯的位置, 将日光灯贴紧建筑物表面, 日光灯的灯箱应完全遮盖住灯头盒, 对着灯头盒的位置打好进线孔, 将电源线引入灯箱, 在进线孔处应套上塑料管以保护导线。找好灯头盒螺孔的位置, 在灯箱的底板上用电钻打孔, 用机械螺丝拧牢固, 在灯箱的另一端应使用塑料胀管加以固定。如果日光灯是安装在吊顶上的, 可采用吊杆或吊链安装固定。灯箱固定好后, 将电源线压入灯箱内的端子板( 瓷接头) 上, 把灯具的反光板固定在灯箱上, 并将灯箱调整顺直, 最后把日光灯管装好。b) 吊链日光灯的安装: 根据灯具的安装高度, 将全部吊链编好, 把吊链挂在灯箱挂钩上, 而且在建筑物顶棚上安装好塑料( 木) 台, 将导线穿入塑料软管沿吊链引入灯箱, 在灯箱的进线孔处应套上软塑料管以保护导线, 压入灯箱内的端子板( 瓷接头) 内, 将灯具导线盒灯头盒中引出的电源线连接, 并用安全型压线帽压好, 理顺接头扣于吊盒内, 吊盒的中心应与塑料( 木) 台的中心对正, 用木螺丝将起拧牢固。将灯具的反光板用机螺丝固定在灯箱上, 调整好灯脚, 最后将灯管装好。4.5.3 光带的安装根据灯具的外形尺寸确定其支架的支撑点, 再根据灯具的具体重量经过认真核算, 选用型才制作支架, 做好后, 根据灯具的安装位置, 用预埋件或膨胀螺丝把支架固定。大型光带必须先下好预埋件, 将光带的支架用螺丝固定在预埋件上, 将光带的灯箱用机械螺丝固定在支架上, 再将电源线引入灯箱与灯具的导线用安全型压线帽压紧。调整各个灯口和灯脚, 装上灯泡或灯管, 上好灯罩, 最后调整灯具的边框应与顶棚的装修直线平行。如果灯具对称安装, 其纵向中心轴线应在同一直线上, 偏斜不应大于5mm。管线及灯具的固定, 均不得利用土建的龙骨及吊梁。4.5.4 壁灯的安装 先根据灯具的外形选择合适的木台, 把灯具摆放在上面, 四周留出的余量要对称, 然后用电钻在木台上开好出线孔和安装孔, 在灯具的底板上也开好安装孔, 将灯具的灯头线从木台的出线孔引出。在墙壁上的灯头盒内接头, 并用安全型压线帽压紧, 将接头塞入盒内。把木台对正灯头盒, 贴紧墙面, 可用机械螺丝将木台直接固定在盒子耳朵上, 或用胀管固定。调整木台, 使其平整不歪斜, 再用木螺丝将灯具拧在木台或木板上, 最后配好灯泡、 灯罩。4.5.5 天棚灯的安装在厂房工字梁上安装天棚灯, 需要注意工字梁的下沿严禁焊接, 安装时, 安装人员根据施工图纸要求加工灯具吊杆长度。如图所示, 吊杆下部与灯罩连接, 吊杆上部套丝。安装时, 禁止直接把灯具安装在梁体上, 灯具必须安装在工字梁径板的加劲板上。灯具的支架由角钢制成, 支架须牢靠焊接在加劲板上, 在支架的另一段端钻孔, 使用螺杆垫片与吊杆上端的丝口进行固定安装。安装时需注意, 灯罩与吊杆之间须加接防坠钢丝绳, 防止灯罩坠落。图1 天棚灯的安装示意图4.5.6 防爆灯的安装首先按照施工图纸的要求选购防爆灯的配件, 接口处必须有防爆橡胶垫, 钢管必须进行扫口, 穿线时必须在管口加塑料护口, 保证不能让可燃气体侵入。防爆灯的安装要确保固定牢靠, 紧固螺栓不得任意更换, 弹簧垫圈应齐全。防尘、 防水用的密封圈安装时要原样放置好。电缆进线处, 电缆与密封垫圈要紧密配合, 使用专用防爆接线盒, 表面不应有凹凸等缺陷。多余的进线口, 须按防爆类型使用专用的堵头进行封堵, 并将压紧螺母拧紧, 使进线口密封。4.5.7 插座的安装横装时, 面对插座的右极孔与相线相接, 左极孔与零线相接; 竖装时, 面对插座的上极孔与相线相接、 下极孔与零线相接, 开关边缘要求距门框为150200mm, 成排安装的开关高度应一致, 高低差不大于1mm。灯具开关安装时, 一般宜向下为开、 向上为关, 注意保持整个工程范围内的一致性。图2 插座接线图4.5.8 导线敷设 现场导线敷设时, 应根据要求选择相应型号、 规格的导线, 导线应有合格证、 质保书。对于导线颜色的选择应按照规范, 相线应使用红、 黄、 绿三色, 上海地区民用建筑要求从开关到灯具之间的相线一般采用白色以做区分; 零线一般使用蓝色或者浅蓝色; 接地线应使用黄绿色双色线进行敷设。导线敷设过程中应做到接头规范, 没有出现导线划破皮的现象。在管内穿线时, 不同回路、 不同电压等级和交流与直流的导线, 不得穿在同一根管内, 同类照明的几个回路, 可穿入同一根管内, 但管内导线总数不应多于8根。导线在管内不应有接头和扭结, 接头应设在接线盒( 箱) 内。导线穿入钢管时, 管口处应装设护线套保护导线; 在不进入接线盒( 箱) 的垂直管口, 穿入导线后应将管口密封。4.5.9 通电试运行 灯具、 配电箱( 盘) 安装完毕, 且各条支路的绝缘电阻测定合格后, 方可允许通电试运行。通电后应仔细检查盒巡视, 检查灯具的控制是否灵活、 准确; 开关与被控灯具位置的对应关系符合设计规定, 如果发现问题必须先断电, 然后查找原因进行修复。开始确定灯具位置固定安装灯具敷线, 接线结束图3 灯具安装工艺图4.6 质量要求4.6.1 灯具的规格、 型号及使用场所必须符合设计要求和施工规范的规定。4.6.2 大于0.5公斤得灯具必须用金属链条或其它方法支持, 灯头线不承力。重量在3kg以上的灯具, 必须预埋吊钩或螺栓, 预埋件必须牢固可靠。4.6.3 所有正常非带电金属壳体, 必须做好接地或接零保护。4.6.4 灯具安装牢固端正, 位置正确, 灯具安装在木台的中心。器具清洁干净, 吊杆垂直, 吊链日光灯的双链平行, 平灯口、 马路弯灯防爆弯管灯固定可靠, 排列整齐。4.6.5 导线进入灯具处的绝缘保护良好, 留有适当余量, 连接牢固紧密, 不伤线芯。压板连接时压紧无松动, 螺栓连好时, 在同一接线螺丝上导线不超过两根。吊链灯的引下线整齐美观。4.6.6 照明器具、 配电箱( 盘、 板) 安装允许偏差和检验方法符合表一的规定。4.6.7 花灯吊钩圆钢直径不应小于灯具挂销直径, 且不应小于6mm。大型花灯的固定及悬吊装置, 应按灯具重量的2倍做过载试验。4.7 环境影响控制现场施工的废弃物要及时回收, 在一些洁净要求高的场所, 电锤打眼时需要用废品袋接住溢出物。4.8 安全与作业人员防护4.8.1 施工前应先检查现场,对安全有危害的地方,如沟、 孔洞, 虚设的盖板和不稳固的跳板等, 施工负责人应采取相应措施。4.8.2 工作前检查电动工具, 不合格的不能使用。4.8.3 固定灯具打洞眼时, 应戴防护眼镜。4.8.4 钢管内穿导线前, 有时需要先穿穿铁线, 施工人员头部应避开管或接线盒, 以防刺伤眼睛。4.8.5 安装灯具时, 两人不得同时在同一梯子上工作, 梯子上有人时不得移动。4.8.6 送电前检查线路, 不得让裸露的线头带电, 灯具更换时注意停电。5 记录5.1工长交底记录5.2质量自检记录附表一项 次项 目允许偏差(mm)检验方法1箱板盘垂直度箱( 盘、 板) 体高50cm以下1.5吊线、 尺量检查箱( 盘、 板) 体高50cm及其以上32照 明 器 具成排灯具中心线5拉线、 尺量检查3明开关、 插座的底板和暗开关、 插座的面板并联安装高差1尺量检查同一场所高差54面板垂直度0.5吊线、 尺量检查技术交底卡工程编号工程名称工程项目交底范围交底内容: 交底人签名: 被交底人签名 等 共 人交底时间: 年 月 日单位: 公司 工程队
