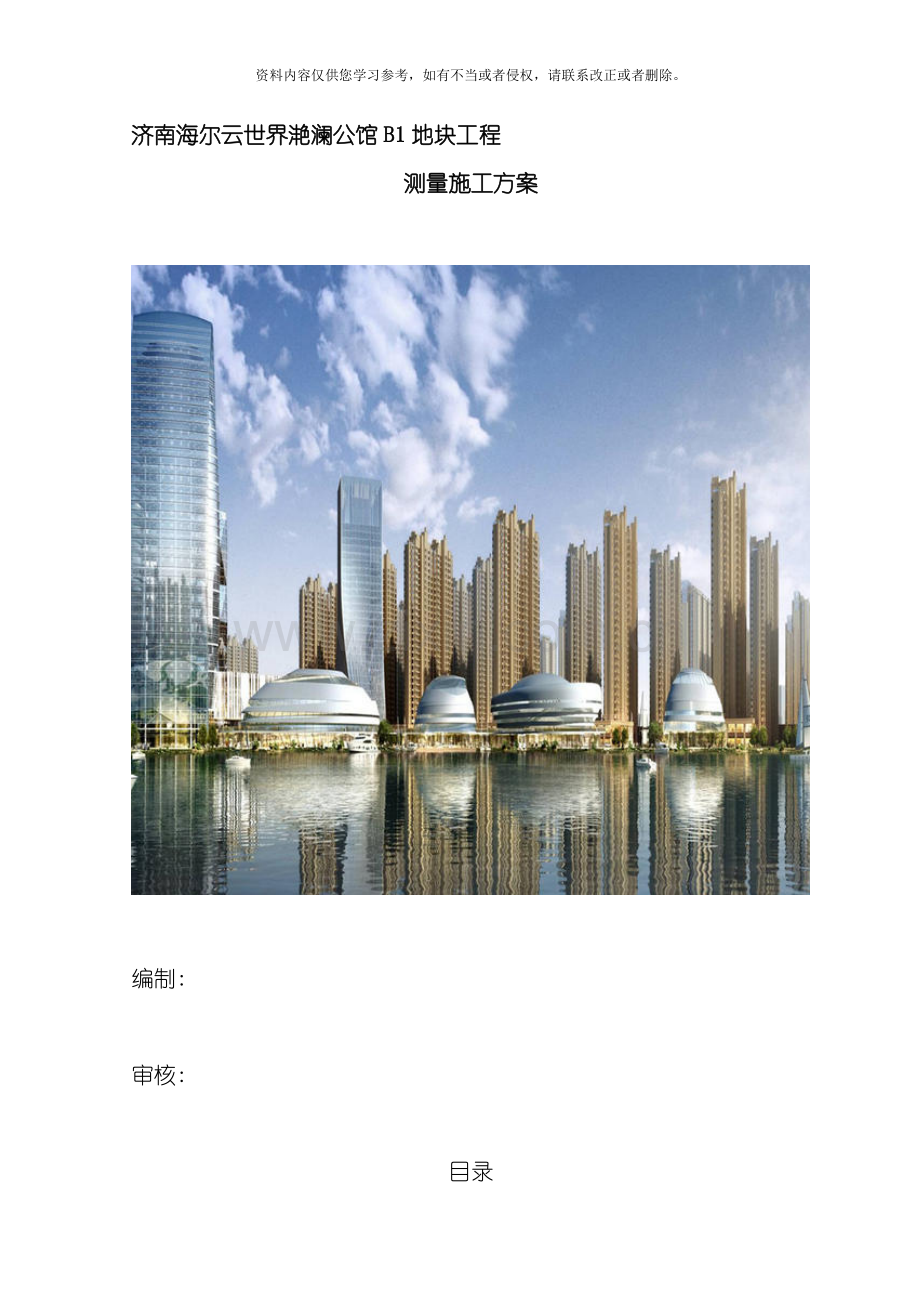

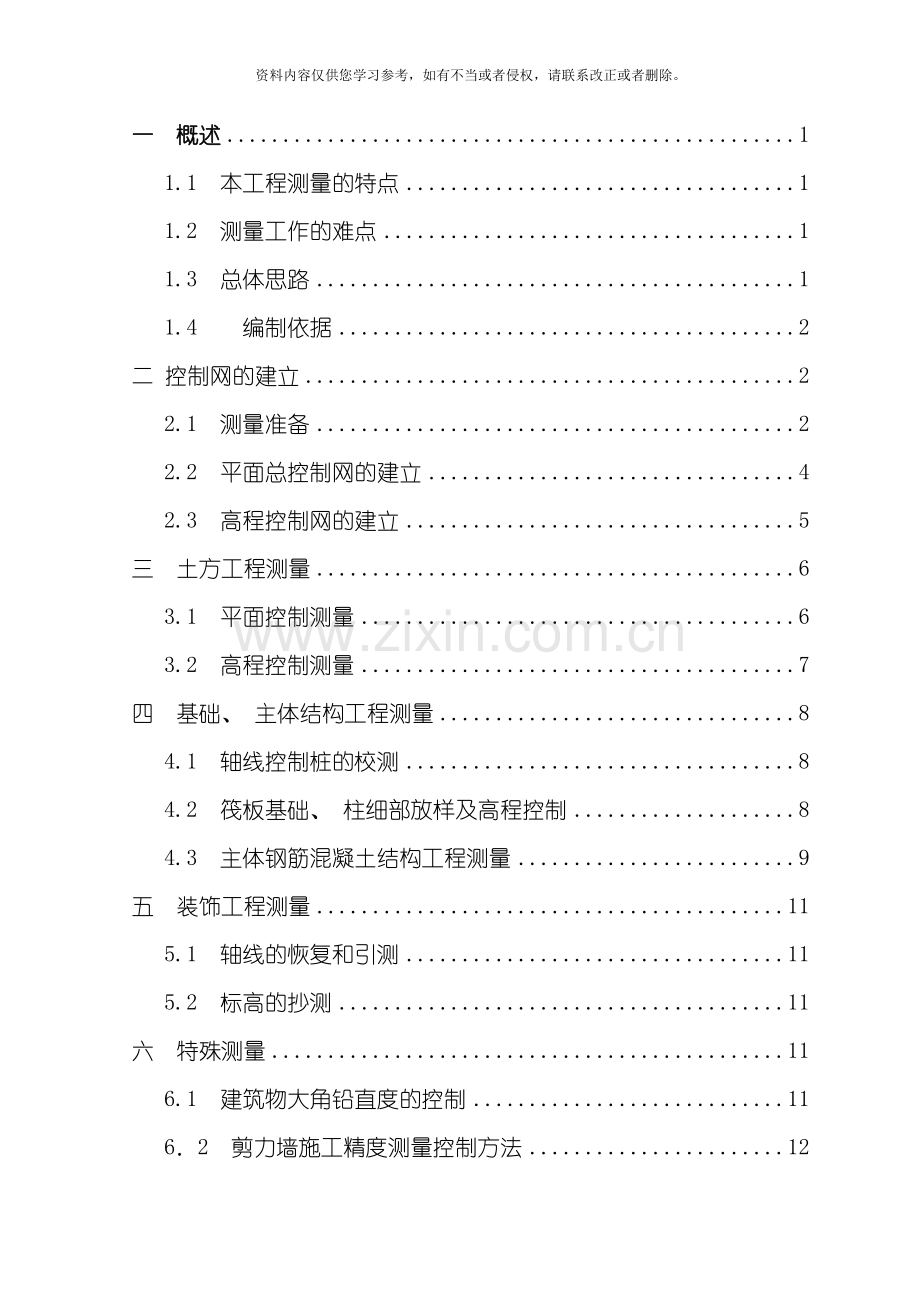

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。济南海尔云世界滟澜公馆B1地块工程测量施工方案编制: 审核: 目录一 概述11.1 本工程测量的特点11.2 测量工作的难点11.3 总体思路11.4编制依据2二 控制网的建立22.1 测量准备22.2 平面总控制网的建立42.3 高程控制网的建立5三 土方工程测量63.1 平面控制测量63.2 高程控制测量7四 基础、 主体结构工程测量84.1 轴线控制桩的校测84.2 筏板基础、 柱细部放样及高程控制84.3 主体钢筋混凝土结构工程测量9五 装饰工程测量115.1 轴线的恢复和引测115.2 标高的抄测11六 特殊测量116.1 建筑物大角铅直度的控制1162 剪力墙施工精度测量控制方法1263 门、 窗洞口测量控制方法1264 电梯井施工测量控制方法12七 建筑物沉降观测136.1 沉降基准点布设136.2 沉降观测点的布设136.3 观测技术要求146.4 对沉降观测频次的要求156.5 沉降资料的提交15七 测量质量保证措施16一 概述1.1 本工程测量的特点本工程由1#6#六座楼组成, 周圈布置两层商业裙房, 中间以两层地下车库相互贯通。1#楼地上32层, 地上两层层; 2#楼地上32层, 地下两层; 3#楼地上32层, 地下两层; 4#楼地上32层, 地下两层; 5#楼地上28层, 地下两层; 6#楼地上30层, 地下两层; 地基与基础阶段对整体建筑的定位是重点; 中间整体车库贯通, 车库的衔接对测量定位和标高控制要求比较高, 故本工程的测量放样在基础阶段施工前需在各个楼周圈布设平面控制点和高程控制点, 而且闭合测量平差, 由此组成平面控制网和高程控制网。1.2 测量工作的难点1) 场地面积较大: 场地的东西向及南北向均为200米左右。2) 自然影响: 易受日照、 风力等不利因素的影响。3) 施工条件的影响: 本工程采用分区段流水施工, 控制点保存难道大, 受施工干扰的影响大; 且各个楼体不同时开工, 有可能造成控制点沉降, 不易闭合。4) 楼层高度较高: 因本工程楼体较多, 而且高度在100米左右, 接近超高层建筑主体施工测量, 高程传递难度大。主体施工测量中的主要问题是控制垂直度, 即是须将基准轴线准确地向高层引测, 要求各层相应轴线位于同一竖直平面内。因此, 控制轴线投测的竖向偏差, 并使其偏差值不超过规范、 规程允许的限值, 是高层建筑施工测量中一件很重要的工作。5) 地下车库的影响: 本工程地下车库为两层整体式, 贯通各个楼体, 测量过程中如果误差偏大, 有可能造成地下车库对接出现错台。6) 场地自身的影响: 施工场地不平整, 高低差大, 而且有较多障碍物, 部分区域不能通视。1.3 总体思路本工程将采用科学的测控技术, 先进的测量仪器, 以及严格的复核校正手段来保证施工测量精度。本工程优先利用计算机对电子版结构图提供的定位点的坐标、 标高进行分析计算, 再用全站仪、 经纬仪进行细部放样, 以确保定位放线工作的速度和精度。平面控制网分两级测设, 首级为总控制网, 二级控制网为轴线控制网。首级平面控制网的建立以业主提供的控制点为基准, 采用全站仪自由边角网( 控制点的相对精度, 控制网变形) , 采用归化法测设建筑物主轴线及各主要要素点, 并进行归化改正, 直至实测坐标值与理论坐标值较差小于1mm。二级控制在首级控制基础上, 进行加密测设细部中心点、 各曲线要素点及控制轴线。标高控制以业主提供的水准点为依据, 采用国家二级水准测量构成闭合或附和线路, 作为各专业施工、 基坑监测及建筑物沉降观测等高程依据。地下部分建( 构) 筑物细部放样: 用全站仪采用极坐标法测设各主要要素点及控制轴线; 高程用水准仪进行高程放样; 地上施工测量采用内控法, 用激光垂准仪将轴线控制点整体同步传递, 高程用50m 钢尺整尺向上传递。1.4编制依据1) 建筑工程施工测量规范2) 建筑施工技术规范及规程3) 有效施工图与施工合同4) 施工现场情况与相关工程函件二 控制网的建立2.1 测量准备施工测量准备工作包括图纸的审核, 测量定位依据点的交接与校核, 人员的组织及测量仪器的选择及检定与校核, 测量方案的编制、 论证与数据准备, 工程重点、 难点分析与应对措施。2.1.1组织机构1) 根据本工程规模及平面、 竖向结构特点确定所需配备的测量人员。2) 根据人员特点, 明确各自的职责与分工。3) 进行相应的技术、 合同、 工期等的交底, 确保本工序依计划要求顺利进行。4) 确定本组织机构的归口管理及协作部门, 以保证工作的质量与协作。2) 测量技术管理组织机构图与测量人员见表2.1-1表技术管理组织管理项目经理生产经理技术负责人各专业工长测量组劳务班组组织管理协作检查服务指导监督复查组织管理组织管理职 务数量职 责主任测量工程师1测量总策划及总负责测量工程师2测量操作、 技术资料编制、 测量数据计算表2.1-1 人员计划表2.1.2技术准备 1 ) 办理好城市坐标测量控制点、 城市水准测量控制点、 施工现场红线控制点的交接工作, 并进行复核, 经确认后作为施工测量控制的基准使用。 2 ) 参与图纸会审, 熟悉建筑、 结构细部的平面、 标高尺寸, 进行施工图纸测量坐标的复核、 换算工作, 确保内业计算的准确性。 3 ) 了解施工现场总平面布置及各施工阶段的的现场布置情况, 分析各施工工序交接平面、 竖向的尺寸及标高变化情况, 并根据施工现场踏勘具体情况确定建立轴线控制网与高程控制网的最佳方案 4 ) 根据确定的平面控制和高程控制方案选择测量路线、 测量方法、 测量仪器、 协作人员及测量所需材料。 5 ) 准备所需测量工具, 协作人员及技术资料。主要测量仪器及性能见表2.1-1表2.1-2 主要测量仪器性能表仪器名称型 号数量精 度用 途全站仪1台2 2mm+2ppm平面控制网的测设、 高程传递楼层轴线测量激光垂准仪DZJ611/30000垂直度测量、 控制点传递电子经纬仪ET-0212轴线投测水准仪DS32台3mm/1km高程控制测量、 变形观测钢卷尺50m2把经计量局检验合格距离测量对讲机5km4通讯联络注: 仪器均在法定检定单位进行检验合格后使用。2.1.3现场准备1 ) 保证施工测量所需的现场材料: 木桩、 水尼、 红砖、 砂石料、 红油漆、 钢卷尺、 铁锤等的到位及准备2 ) 保证现场平整通视, 清除影响测量定位的障碍物。3 ) 准备好保护控制桩所需的相关材料、 人员。2.1.4测量分项施工工艺流程施工准备建立平面、 高程控制网报验复核无误配合楼层放线、 抄测标高报验复核轴线、 标高无误后进入下一层中间复核控制网配合结构楼层放线、 抄测标高报验复核无误装饰放线、 全程标高测量报验外墙垂直度控制无误进入下一工序竣工图绘制2.2 平面总控制网的建立1、 平面控制网布设原则及精度指标1) 平面控制从整体考虑, 遵循先整体、 后局部, 高精度控制低精度的原则。2) 轴线控制网的布设根据设计总平面图、 现场施工平面布置图等进行。3) 控制点选在通视条件良好、 安全、 易保护的地方。(详见控制点布置图)4) 平面控制网的精度技术指标必须符合表2.2-1的规定: 表2.2-1 平面控制网的精度表等 级测角中误差( m) 边长相对中误差( k) 一 级51/250002、 控制桩必须用混凝土保护, 地面以上设醒目的围护栏杆, 防止施工机具车辆碰压, 如有损坏要及时补设。3、 平面控制网的布置与测设1) 根据业主提供的坐标控制点KZ1、 KZ2、 KZ3、 KZ4, 利用全站仪对该坐标点进行复核, 必须满足工程测量规范GB50026- 的规定, 控制点之间的距离偏差必须达到3mm的要求, 作为施工的基准平面控制网点。2) 首级控制网建立根据业主提供的主控点KZ1、 KZ2、 KZ3、 KZ4, 在每个楼周围布设控制点DJ1、 DJ2、 DJ3 、 DJ4、 DJ5、 DJ6, 作为本工程的首级控制网。以控制点为中心浇筑400*400*400混凝土维护, 同时维护上设置明显的警示标志。首级控制网的建立采用附合导线测量, 以KZ1、 KZ2为基准, 进行测量并对测量数据进行平差, 最终得出DJ1、 DJ2、 DJ3 、 DJ4、 DJ5、 DJ6坐标。得出坐标后, 采用测边角网的方法进行复核, 复核无误后, 上报监理工程师, 进行二次复核, 确保准确( DJ1、 DJ2、 DJ3 、 DJ4、 DJ5、 DJ6详细布置见后附控制点布置图) 。因该工程为深基坑工程, 外加场地狭小, 布置的控制点距基坑距离较近, 故控制点布设好后, 每周复核一次, 如有变动, 分析原因, 马上改正。3) 轴线网的测设结合本工程轴线的布置情况, 在电子版轴网图的基础上经过细加工, 取出各轴线坐标, 放样至基坑开挖线外2米位置, 放样出轴线后, 弹出墨线并用红油漆做好轴线符号, 标注轴号。各轴线点放样结束后, 根据各轴线间的几何关系, 用钢卷尺进行复核, 复核无误后上报监理工程师进行二次复核, 确认准确后, 现场放线以此为依据投测至基坑底, 放样各构件。每10天对各轴线点复核一次, 防止因基坑变形引起的偏差, 导致轴线点变动。本工程采用业主提供的主控点来控制首级控制网, 用首级控制网控制轴线网。采取高级控低级, 高精度控低精度的方式, 逐级控制, 定期复核, 确保测量放样的准确性。2.3 高程控制网的建立1 高程控制网的布设原则高程控制的建立是根据业主提供的水准基点控制点高程, 采用国家二级级水准测量, 闭合水准路线, 联测场区平面总控制网控制点, 以此作为保证施工竖向精度控制的首要条件。施工现场在每个楼体的塔吊基础上设置高程控制点H1、 H2、 H3、 H4、 H5、 H6, 每周复核一次, 确保无误。2 水准线路应按附合路线和环形闭合差计算, 每km 水准测量高差全中误差, 按下式计算: MW=式中: MW-高差全中误差(mm): W-闭合差(mm): L-相应线路长度: N-附合或闭合路线环的个数。3 高程控制网的等级为二等, 水准测量技术要求如表2.3规定。表2.3 水准测量技术要求等级视线长度( m) 前后视距差(m)前后视距累积差(m)视线高度(m)基辅分划读数之差( mm) 平地闭合差(mm)二等301.03.00.30.34三 土方工程测量本工程六座楼均为筏板基础带两层地下室, 主体施工期先进行大开挖作业。土方由业主指定分包单位施工。我方作为做为总包单位, 必须对土方测量工作进行过程控制和结果复核。土方工程测量从以下几个方面进行控制。3.1 平面控制测量1) 自然地面开挖线放样首先根据控制网点用全站仪根据坐标放出外边框主轮廓线, 然后用白灰撒出基坑开挖边线。开挖线的关键转点、 每个轴线外延长线6米处钉木桩, 以便开挖线被破坏后能及时恢复。挖土边坡坡度控制采用坡度尺。2) 基坑底面开挖线放样土方开挖接近基坑底面时, 可采用经纬仪将主轴线投测到基坑、 基槽底, 打轴线控制桩, 拉钢卷尺以指导基坑、 基槽的清理。测量人员要做好坑底尺寸的控制, 对基坑的下口尺寸要经常复核, 避免坑底尺寸不够, 严禁超挖、 负挖现象出现。集水坑、 电梯井坑等位置的开挖, 要投测控制线, 以控制线为依据放出准确位置, 钉控制桩位。为避免开挖错误, 测量人员要在基坑开挖现场随时投测控制线和标高。3) 基槽验线当土方开挖完成后, 根据控制点桩钉建筑物的轮廓线、 主要轴线及高程控制点, 用白灰撒出建筑物轮廓线、 独立基础、 水池等位置, 以方便勘察单位、 监理单位、 设计单位验槽。基坑、 基槽验收合格后, 依据现有的基坑、 基槽底轴线桩, 定出基础砼垫层施工的模板线。垫层施工完毕后可将轴线直接投测到垫层上, 用墨斗弱出主轴线线、 主轴线经复验无误后, 将中心线、 模板线、 洞口等各构件施工时所需平面基准线依次弹出, 经复核无误后方可进行下道工序施工。3.2 高程控制测量1) 高程控制点的联测在向基坑内引测标高时, 首先联测高程控制网点。经联测确认无误后, 方可向基坑内引测所需的标高。2) 基坑标高基准点的引测土方开挖过程中, 每开挖一步, 都要往基坑引测标高基准点。以现场高程控制点为依据, 采用S3 水准仪以中丝读数法往基坑测设附合水准路线, 将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上, 并标明数据。3) 基底土方开挖标高控制在土方开挖即将挖到基坑开挖底标高时, 测量人员要对开挖深度进行实时测量, 即以引测到基坑的标高基准点为依据, 用S3 水准仪抄测出挖土标高, 每隔2 米距离撒一白灰点, 指导清土人员按标高清土。四 基础、 主体结构工程测量4.1 轴线控制桩的校测在建筑物基础施工过程中, 对轴线控制桩每周复测一次, 以防桩位位移, 而影响到正常施工及工程施测的精度要求。校测仪器采用测量精度2级、 测距精度2mm+2ppm 的全站仪。4.2 筏板基础、 柱细部放样及高程控制在筏板基础垫层施工完成后, 进行基础定位放线工作; 以建筑物平面控制线为准, 校测轴线控制桩无误后, 再用全站仪投测各主控点( 线) , 根据主控点用经纬仪正倒镜法投测建筑物控制线, 投测允许误差2mm。建筑物轮廓轴线投测闭合, 经校测合格后, 用墨线详细弹出各细部轴线, 用红油漆以三角形式标注清楚。筏板基础、 柱及细部轴线的放样, 也可利用全站仪后方交会的功能, 采用任意设站法。即: 将全站仪任意架设在需放线的区域( 仪器架设点位要便于整个区域细部放线的地方) , 并能与三个已知控制点通视( 其中一个已知点用于方向复核) , 将棱镜架设在两已知点, 全站仪进入后方交会菜单, 分别测距, 仪器就自动求出该点点位坐标。用另一个已知点进行复核无误后, 采用坐标放样法确定建筑物各主要控制点、 线。注意采用后方交会法, 交会的几何图形必须要好。此方法优点: 操作灵活、 快捷、 方便, 且受外界干扰少, 精度高( 此方法也可用于楼层放样) 。基坑底标高控制用水准仪直接抄测标高基准点, 约15平方米一个, 基准点采用40CM长圆10钢筋头打入, 留出地面20CM, 拉线尺量控制整个基底平整度。此基准点也作为砼垫层施工基准。筏板基础的控制采用水准仪抄测模板标直接控制, 基础砼顶面标高可根据模板标高控制, 在柱钢筋定位好后也能够此控制砼浇筑标高。基础砌墙的标高采用立皮数杆控制。地下室底板模板、 砼面标高, 墙体标高等采用水准仪直接抄测。4.3 主体钢筋混凝土结构工程测量由于本工程施工场地狭窄, 施工工序交驻作业多, 楼层较高, 工期较紧, 因而上部结构的平面控制采用结构内控与外控相结合办法。在1#6#楼体各结构层上选定的位置预留洞口, 采用激光垂准仪可将底层平面轴线尺寸上选定点( ”内控点”) 垂直传递到上面各结构层操作面上, 架设经纬仪将各点投测出来形成控制轴线。外控法主要是为了检查、 复核内控点的精度, 避免粗差。首层的测量内控网点用全站仪从外部平面控制网引测, 其点位误差控制在0.5毫米以内。同时要检查各分段间内控点的相对关系及测量相对精度。4.3.1内控点的布设内控点平面布设, 首层楼板钢筋完成后, 布设预埋铁件, 铁件尺寸200mm200mm8mm, 刻十字丝做为控制点的定位, 用全站仪进行坐标校核, 精度合格后作为平面控制依据。内控点所对应的各层施工浇筑混凝土顶板时, 在垂直对应控制点位置上预留出200mm200mm 的孔洞, 以便轴线向上投测。4.3.2内控点竖向投测为了保证建筑物的垂直度,使固定在底板面上的控制点精确传递至施工层,以控制施工层的各轴线, 为保证传递精度, 竖向传递必须一次投测。先在底层基点处架设激光准直仪, 调校到准直状态后, 打开激光电源, 就会发射和该点铅垂的可见光束。然后在楼板开口处用接收靶接收。经过无线对讲机调校可见光光斑直径, 达到最佳状态时, 通知观测人员逆时针旋转准直仪, 这样在接收靶处就可见到一个同心圆(光环), 取其圆心作为向上的投测点, 并将接收靶固定。同样的办法投测下一个点, 保证每一施工段至少2-3个点, 作为角度及距离校核的依据。控制轴线投测至施工层后, 应组成闭合图形, 且间距不得大于所用钢尺长度。施工层放线时, 应先在结构平面上校核投测轴线, 闭合后再测设细部轴线。投测时要注意: 铅垂仪要精确校准, 长水准管轴与仪器竖轴平行; 仪器要精确对中、 整平, 长水准管气泡偏移不能超过1/10格值, 仪器的对点误差小于1毫米; 投点时要旋转仪器, 取光斑轨迹中心。1) 控制点传递方法将激光铅垂仪架设在楼面内控点, 调平后, 接通电源向射出激光束。在施工层安放激光接收靶。内点与激控光接收靶中心重合后确定控制点的点位并加以保护。2) 轴线竖向投测的允许误差见表4.3。表4.3 轴线竖向投测的允许误差高 度(m)允许误差(mm)每 层3H30m530m60m153)测量垂直度校核控制点传递后采用外控点进行校核。4.3.3施工层放样施工层放样时, 先在结构平面上校核投测控制线( 内控点) , 闭合后再细部放线。各施工段楼层的柱网细部放样: a 坐标放样法: 根据坐标, 利用全站仪坐标放样功能直接放出柱网位置; b 偏角法: 根据测站点坐标及放样点坐标进行坐标反算, 用经纬仪或全站仪拨偏角、 量距实地放出个柱网交点。室内应把建筑物轮廓轴线和墙柱轴线的投测作为关键部位。为了有效控制各层轴线误差在允许范围内, 并达到在装修阶段仍能以结构控制线为依据测定, 要求在施工层的放线中弹放所有细部轴线,墙体边线、 门窗洞口边线。每当柱浇筑成形拆掉模板后, 应在柱侧平面投测出相应的轴线, 并在墙柱侧面抄测出建筑1米线或结构1米线。4.3.4高程控制测量1) 标高起始点的建立在0.00m 以上标高引测, 标高引测基点每施工段不少于三个, 并与场内水准控制点构成闭合或符合线路, 经严密平差, 归化改正后使用。2) 标高传递各层的施工高程采用50m 的钢尺从测量标高起始点直接丈量, 每层楼至少引测三个不同位置的标高, 丈量时钢尺需加拉力( 以98kN为宜) 、 尺长、 温度三差改正。3) 标高控制线的建立施工层抄平之前, 先校测首层传递上来的标高点, 当较差小于3mm 时, 取其平均高程引测水平线。抄平时, 尽量将水准仪安置在测点范围的中心位置, 采用水准仪、 塔尺引测高程控制点的标高。方法是: 调整仪器高度使其后视线正对水平线, 前视则用铅笔直接在钢筋或钢柱上标出视线。这种测法与一般的塔尺标记测法相比, 精度能够提高12mm。五 装饰工程测量5.1 轴线的恢复和引测1)轴线恢复前对每条轴线的相对距离、 角度进行校核, 方法为: 用钢尺直接丈量距离, 用经纬仪测量轴线、 轴线控制线之间的角度。2)在施工中被砂浆覆盖和因为时间久而模糊的轴线、 轴线控制线, 把面层的附着物清理干净, 用墨线重新弹出, 用于隔墙的平面位置控制。3)柱立面的轴线由恢复后的轴线进行引测, 并弹出墨线用红油漆标识。4)根据恢复后的轴线及图纸上隔墙线与轴线的关系依次放出各楼层的隔墙线, 用墨线弹出。5.2 标高的抄测+0.500m 线在装饰工程中因为高度太低上返造成误差,一般把装饰线定在1.000m, 这样能够为施工时定标高提供方便。1)楼层+1.000m 抄测前先校测结构施工从首层传递在电梯井或楼梯井内壁的标高控制点, 当较差小于3mm 时, 取其平均高程引测水平线。2)楼层+1.000m 线抄测时, 尽量将水准仪安置在测点范围的中心位置, 采用水准仪、 塔尺抄测高程控制点的标高, 各标高点之间用墨线连接并用红油漆标明数据。六 特殊测量6.1 建筑物大角铅直度的控制首层墙体施工完成后, 分别在距大角两侧30厘米处外墙上, 各弹出一条竖直线, 并涂上两个红色三角标记, 作为上层墙体支模板的控制线。上层墙体支模板时, 以此30厘米线校准模板边缘位置, 以保证墙角与下一层墙角在同一铅直线上。如此层层传递, 从而保证建筑物大角的垂直度。考虑到现场场地狭窄, 待主体结构上至10层以上时, 经纬仪观测仰角较大, 可采用经纬仪弯管目镜配合进行观测。62 剪力墙施工精度测量控制方法为了保证剪力墙、 隔墙的位置正确以及后续装饰施工的及时插入, 放线时首先根据轴线放测出墙位置, 弹出墙边线, 然后放测出墙50厘米的控制线, 并和轴线一样标记红三角, 每个房间内每条轴线红三角的个数不少于两个。在该层墙施工完后要及时将控制线投测到墙面上, 以便用于检查钢筋和墙体偏差情况, 以及满足装饰施工测量的需要。63 门、 窗洞口测量控制方法结构施工中, 每层墙体完成后, 用经纬仪投测出洞口的竖向中心线。横向控制线用钢尺传递, 并弹在墙体上。室内门窗洞口的竖直控制线由轴线关系弹出, 门、 窗洞口水平控制线根据标高控制线由钢尺传递弹出。以此检查门、 窗洞口的施工精度。64 电梯井施工测量控制方法在结构施工中, 在电梯井底以控制轴线为准弹测出井筒30厘米控制线和电梯井中心线, 并用红三角标识。在后续的施工中, 每层都要根据控制轴线放出电梯井中心线, 并投测到侧面上用红三角标识。七 建筑物沉降观测沉降观测的主要目的是经过对建筑的沉降进行一个时期的跟踪观测, 获得建筑物准确可靠的沉降数据, 了解建筑物的实际沉降情况, 为建筑施工和运营安全提供数据保证。本工程六座楼的平面结构尺寸较大, 按照规范规定和设计要求必须进行建筑物的沉降观测。6.1 沉降基准点布设沉降基准点是沉降观测的依据, 本工程设置不少于六个稳定可靠的基准点, 并每半年检测一次, 以保证沉降观测成果的正确性; 沉降基准点与观测点的距离不宜太远, 以保证足够的观测精度; 沉降基准点须埋设在建筑物的压力传播范围以外, 距离建筑物基坑边线不小于2倍基坑深度。1)基准点的埋设及测量沉降观测基准点采用测量总控制所网埋设的控制点。基准点高程的校测: 基准点使用前, 用S1精密水准仪从业主提供的水准基点与场区内水准基准点联测, 经平差计算后的基准点高程数据作为本工程沉降观测的基准点高程。沉降观测基准点布设闭合路线, 其主要技术要求和测法应符合表6、 1-1规定。表6、 1-1 沉降观测技术要求( 单位mm) 等级相邻基准点高差中误差每站高差中误差往返较差、 附合或环线闭合差检测已测高差较差观测方法及要求二等1.00.300.6 0.8往、 返各两次注: n 为测站数6.2 沉降观测点的布设1) 布点原则观测点应牢固稳定, 确保点位安全, 其位置宜靠近观测对象, 能长期保存并具有良好的通视条件, 但必须在建筑物所产生的压力影响范围以外。在一个观测区内, 水准基点不应少于三个。2) 埋设方法为了便于观测及长期保存, 结合现场具体实际情况, 观测点采用明设及暗设相结合沉降观测点标志。3) 沉降观测点的布置针对本工程建筑结构形式, 根据设计图纸和规范要求, 沉降观测埋设在首层标高+0.5m 处。观测点埋设方法如图6.2.3-1, 用16黄铜制作, 端部磨成半球状。6.3 观测技术要求观测仪器选用S1精密水准仪及与其配套铟瓦条码尺。图6.2.3-1 观测点埋设方法沉降观测按国家一、 二等水准测量规范规定的二等水准测量要求, 采用单路线往返观测。观测过程中应做到: 主要观测人员固定、 仪器及附属设备固定、 观测线路固定、 观测方法及程序固定。沉降观测的视线长度、 前后视距差、 视线高度按表6.3-1要求进行: 表6.3-1 沉降观测的视线长度、 前后视距差、 视线高度要求等 级仪器型号视线长度前后视距差前后视距累积差视线高度往返较差、 附合或环线闭合差二等蔡司Dini1030m1.0m3.0m0.3m4 观测前30 分钟, 应将仪器置于露天阴影下, 使仪器与外界气温趋于一致; 在连续各测站上安置水准仪的三脚架时, 应使其中两脚与水准路线的方向平行, 第三脚轮换置于路线方向的左侧与右侧; 水准仪水准器必须严格置平; 除路线转弯处外, 每一测站上仪器与前后视标尺的三个位置应接近直线。沉降观测点埋设完毕并稳定后, 连续往返观测两次, 取平均值作为沉降观测点的初始值; 6.4 对沉降观测频次的要求主体施工期间每增加一层观测一次; 基础周围大量积水、 挖方、 降水及暴雨后必须观测; 出现异常情况: 不均匀沉降、 大的沉降量及建筑物出现裂缝等情况时, 应增加观测频次, 做每日或隔日观测。主体施工完后每一个月一次; 竣工后每一季度一次; 外界发生剧烈变化时必须及时观测; 交工前观测一次。竣工一年后观测每半年一 次, 以后根据实际情况及按照建筑工程施工测量规程DBJ 012195 决定观测次数。直至建筑物达到基本稳定( 1mm/100d) 时, 停止观测。6.5 沉降资料的提交沉降观测点埋设完毕并稳定后, 连续观测两次, 取平均值作为沉降观测点的初始值; 并提供首次技术报告。技术报告包括作业说明; 沉降观测记录; 基准点与沉降观测点位布置图。正常观测过程中, 每观测一次, 提供作业说明、 沉降观测记录、 时间-荷载-沉降量曲线图。沉降观测工作完成( 作业终止) 后, 提供汇总分析报告。技术报告包括: 作业说明; 基准点与沉降观测点位布置图; 沉降数据技术分析; 沉降观测记录; 时间-荷载-沉降量曲线图。七 测量质量保证措施1) 严格按照规范、 规程和设计图纸进行定位放线; 2) 对每一道测量工序均应进行复核, 复核无误后方可进行下一道工序的施工; 3) 对每一单项工程的测量定位做好保护。对每一测量项目均应及时做好观测记录, 所有施工测量记录和计算成果均应按工程项目分类装订, 并附有必要的文字说明, 以便于下道工序的使用和参阅; 4) 各测量基准点应定期或不定期的对其稳定性进行检测; 5) 平面控制网和高程控制网布设完成后, 应由业主牵头, 组织设计、 监理、 施工四方校核, 四方签字后用作正式测量工程使用; 6) 各施工段、 工作面的细部放线, 在项目部测量班组提供平面和高程控制点, 而且双方签字确认后, 由各分部队伍独立完成, 施工前由总包和监理验收; 7) 选择良好的测量条件, 尽量减少外界环境对观测值的影响; 8) 测量定位放线必须以长边放短边, 决不允许短边放样长边的做法; 9) 对各种测量器具应定期或不定期进行自检或送检, 使其在正常状态下进行作业。10) 由于工期紧, 施工分项多, 为保证各班组相互配合, 以求紧密搭接, 施工测量应与各专业工种密切配合, 并制定切实可行的与施工同步的测量措施。附控制点布置图4号黑体居中小4号靠前黑体正文宋体行间距27
