CAXA实体设计钣金件设计.pptx

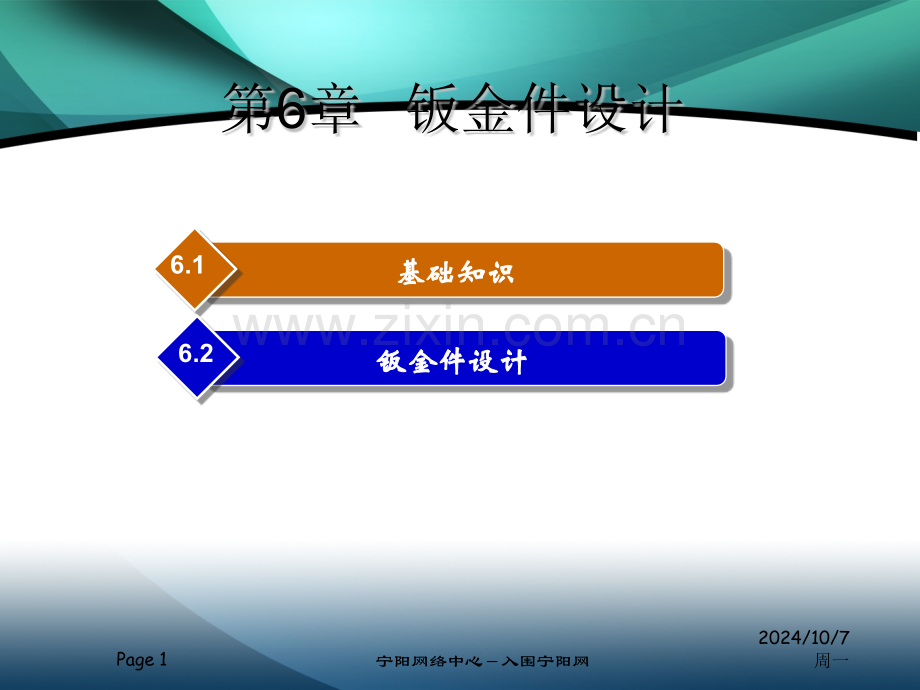

2024/10/7 周一宁阳网络中心入围宁阳网Page 1第6章 钣金件设计 基础知识基础知识6.1钣金件设计钣金件设计6.22024/10/7 周一宁阳网络中心入围宁阳网Page 26.1 基础知识6.1.1 钣金设计默认参数设置6.1.2 钣金图素的应用6.1.3 钣金件属性6.1.4 选择设计技术2024/10/7 周一宁阳网络中心入围宁阳网Page 3 钣金件设计从基本智能图素库开始，在定义了所需钣金零件的基本属性之后，就可用两个基本钣金坯料之一开始设计，其它的智能设计元素可添加到初始坯料之上。然后，零件及其组成图素就可通过各种方式进行编辑，编辑方式包括菜单选项、属性表和编辑手柄或按钮。6.1.1 钣金设计默认参数设置2024/10/7 周一宁阳网络中心入围宁阳网Page 46.1.2 钣金图素的应用2024/10/7 周一宁阳网络中心入围宁阳网Page 56.1.3 钣金件属性 在零件编辑状态下右击钣金件任一点，在弹出的快捷菜单中选择【零件属性】命令，在弹出的【钣金件】对话框中点选【钣金】选项卡，其中各选项可定义钣金件的板料属性。2024/10/7 周一宁阳网络中心入围宁阳网Page 66.1.4 选择设计技术 在CAXA实体设计2011中，可把钣金件作为一个独立零件进行设计，即在开始设计阶段，先把标准智能图素拖放到钣金件的设计环境中以生成最初的设计，然后利用可视化编辑方法和精确编辑方法对钣金件进行自定义和精确设计。尽管可以在后面的设计流程中把一个独立零件添加到现有零件上，但是有时在适当位置设计往往更容易、更快，其中可利用相对于现有零件上参考点的智能捕捉反馈进行精确尺寸设定。若要对独立零件进行精确编辑，就必须进入编辑对话框并输入合适的值。选择最能满足对钣金件设计的特殊需求的方法2024/10/7 周一宁阳网络中心入围宁阳网Page 76.2 钣金件设计6.2.1添加基础板料图素与圆锥图素6.2.2 添加弯板6.2.3顶点过渡与顶点倒角6.2.4 成型图素6.2.5 型孔图素6.2.6 添加弯曲图素 6.2.7 钣金件的编辑工具6.2.8 钣金件切割6.2.9 放样钣金6.2.10 成形工具6.2.11 展开/复原钣金件6.2.12 钣金角封闭6.2.13 添加斜接法兰2024/10/7 周一宁阳网络中心入围宁阳网Page 86.2.1 添加基础板料图素与圆锥图素 CAXA 实体设计2011 提供的基本板料图素图标有(板料)和(弯曲板料)，而圆锥板料图素图标则只有(圆锥板料)。生成钣金件第一步是把一个基础图素拖放到设计环境中作为设计的基础，然后按需要添加其他图素，从而生成需要的基本零件。2024/10/7 周一宁阳网络中心入围宁阳网Page 9 在某些设计场合下需要将圆锥板料作为基础板料图素，利在某些设计场合下需要将圆锥板料作为基础板料图素，利用其相应的智能因素手柄可以调整高度、上下部的半径以及用其相应的智能因素手柄可以调整高度、上下部的半径以及旋转半径等。旋转半径等。2024/10/7 周一宁阳网络中心入围宁阳网Page 106.2.2 添加弯板添加弯板操作2024/10/7 周一宁阳网络中心入围宁阳网Page 116.2.3 顶点过渡与顶点倒角 在钣金件中可以添加顶点过渡和顶点倒角。两者的操在钣金件中可以添加顶点过渡和顶点倒角。两者的操作方法类似，都是从钣金设计元素库中将相应的顶点图素作方法类似，都是从钣金设计元素库中将相应的顶点图素拖放到设计环境中饭金件的顶点处释放即可，并可以使用拖放到设计环境中饭金件的顶点处释放即可，并可以使用相应的手柄来对其进行可视化或精确编辑相应的手柄来对其进行可视化或精确编辑.添加顶点过渡添加顶点过渡添加顶点倒角添加顶点倒角2024/10/7 周一宁阳网络中心入围宁阳网Page 126.2.4 成型图素 成型图素以绿色图标显示，代表通过生产过程中的压力成型图素以绿色图标显示，代表通过生产过程中的压力成形操作产生的典型板料变形特征。成形操作产生的典型板料变形特征。2024/10/7 周一宁阳网络中心入围宁阳网Page 13 若要使用【形状属性】对话框，应在智能图素编辑状态若要使用【形状属性】对话框，应在智能图素编辑状态右击成型图素，并从弹出的弹出菜单中选择【加工属性】右击成型图素，并从弹出的弹出菜单中选择【加工属性】命令。命令。2024/10/7 周一宁阳网络中心入围宁阳网Page 146.2.5 型孔图素 型孔图素以蓝色图标显示，它们代表除料冲孔在板料上生产的型孔。2024/10/7 周一宁阳网络中心入围宁阳网Page 156.2.6 添加弯曲图素 在在CAXA CAXA 实体设计中弯曲图素是很实用的，弯曲图素可以实体设计中弯曲图素是很实用的，弯曲图素可以满足钣金件常见的一些特定设计要求，而且弯曲图素的类型满足钣金件常见的一些特定设计要求，而且弯曲图素的类型较多较多(包括包括“折弯折弯”图素、图素、“不带料折弯不带料折弯”图素、图素、“向内折向内折弯弯”图素、图素、“不带料内折弯不带料内折弯”图素、图素、“向外折弯向外折弯”图素、图素、“不带料外折弯不带料外折弯”图素、图素、“卷边卷边”图素、图素、“弯边连结弯边连结”图素和图素和“无补偿折弯无补偿折弯”图素图素)。2024/10/7 周一宁阳网络中心入围宁阳网Page 166.2.7 钣金件的编辑工具 在钣金件设计中，智能图素和零件同样可以使用包围盒编在钣金件设计中，智能图素和零件同样可以使用包围盒编辑手柄、手柄开关等，但它们的可用性和功能不同于辑手柄、手柄开关等，但它们的可用性和功能不同于CAXACAXA实实体设计零件设计的其他部分。体设计零件设计的其他部分。1.1.零件编辑状态的编辑手柄零件编辑状态的编辑手柄 零件编辑手柄仅可用于包含弯曲图素的零件。它们仅在零件编辑状态被选定并且光标定位在弯曲图素上时显示。方形标记为弯曲角调整手柄和球形标记为移动弯曲编辑手柄组成的手柄。其中一套手柄在弯曲连接扁平板料的各个端点处。2024/10/7 周一宁阳网络中心入围宁阳网Page 172.2.智能图素编辑状态的编辑工具智能图素编辑状态的编辑工具（1 1）板料图素的编辑手柄）板料图素的编辑手柄 形状设计和包围盒手柄可用于编辑板料钣金件设计，这两种类型的手柄通常都可用于板料图素的可视化编辑和精确编辑，对于钣金件设计而言，唯一的不同是：因已有钣金件厚度（高度）固定而导致高度包围盒手柄禁止。两种状态的板料智能图素两种状态的板料智能图素2024/10/7 周一宁阳网络中心入围宁阳网Page 18（2）圆锥板料编辑手柄 锥形钣金板料图素可利用智能图素手柄调整高度、上下锥形钣金板料图素可利用智能图素手柄调整高度、上下部的半径以及旋转半径。部的半径以及旋转半径。锥形板料编辑手柄锥形板料编辑手柄2024/10/7 周一宁阳网络中心入围宁阳网Page 19（3）顶点图素的编辑手柄 顶点钣金件图素可用图素和包围盒的手柄对顶点图素进顶点钣金件图素可用图素和包围盒的手柄对顶点图素进行可视化编辑和精确编辑，其方式与扁平板料图素一样。行可视化编辑和精确编辑，其方式与扁平板料图素一样。两种状态下的顶点智能图素两种状态下的顶点智能图素2024/10/7 周一宁阳网络中心入围宁阳网Page 20（4）弯曲图素编辑手柄 默认状态下，弯曲的图素手柄在智能图素编辑状态出现。默认状态下，弯曲的图素手柄在智能图素编辑状态出现。2024/10/7 周一宁阳网络中心入围宁阳网Page 213.3.折弯切口编辑工具折弯切口编辑工具 通过在实体折弯部分上右击鼠标、选择【显示编辑操作手柄】/【切口】命令，来显示切口编辑工具。之后，CAXA实体设计就会显示出切口显示按钮和折弯角切口编辑手柄。2024/10/7 周一宁阳网络中心入围宁阳网Page 224.冲压模变形和型孔图素编辑按钮 CAXA实体设计用上或下箭头键作尺寸设置按钮来修改实体设计用上或下箭头键作尺寸设置按钮来修改冲压模变形设计和冲压模钣金设计。利用这些按钮，可以冲压模变形设计和冲压模钣金设计。利用这些按钮，可以为选定图素选择为选定图素选择CAXA实体设计中包含的默认尺寸实体设计中包含的默认尺寸.2024/10/7 周一宁阳网络中心入围宁阳网Page 236.2.8 钣金件切割 CAXACAXA实体设计具有修剪展开状态下的钣金件的功能，实体设计具有修剪展开状态下的钣金件的功能，并支持展开钣金件的精确自定义设计。要使用钣金切割工并支持展开钣金件的精确自定义设计。要使用钣金切割工具，当前设计环境必须包含需要修剪的钣金件和其他用作具，当前设计环境必须包含需要修剪的钣金件和其他用作切割图素的钣金件或标准图素。切割图素必须放置在钣金切割图素的钣金件或标准图素。切割图素必须放置在钣金件中，完全延伸到需要切割的所有曲面上。件中，完全延伸到需要切割的所有曲面上。钣钣金金切切割割2024/10/7 周一宁阳网络中心入围宁阳网Page 246.2.9 放样钣金 此功能可以使用放样功能生成钣金。此功能可以使用放样功能生成钣金。放样钣金操作放样钣金操作2024/10/7 周一宁阳网络中心入围宁阳网Page 256.2.10 成形工具 用此功能可以定制冲头的形状并应用到钣金上。用此功能可以定制冲头的形状并应用到钣金上。成型工具操作成型工具操作2024/10/7 周一宁阳网络中心入围宁阳网Page 266.2.11 展开/复原钣金件 钣金件设计一经完成，其逻辑上的下一步操作应是生成钣金件设计一经完成，其逻辑上的下一步操作应是生成零件的二维工程图。由于钣金件设计需要用于制造目的的零件的二维工程图。由于钣金件设计需要用于制造目的的展开工程图视图，为此展开工程图视图，为此CAXA实体设计提供了一个简单过实体设计提供了一个简单过程来展开已完成零件然后返回到它的弯曲状态。程来展开已完成零件然后返回到它的弯曲状态。冲压成形工具冲压成形工具钣金展开钣金展开2024/10/7 周一宁阳网络中心入围宁阳网Page 276.2.12 钣金角封闭 钣金设计过程中经常需要在折弯钣金间增加封闭角，如钣金设计过程中经常需要在折弯钣金间增加封闭角，如果用手工的方式去处理不是一件容易的事。果用手工的方式去处理不是一件容易的事。CAXACAXA实体设计实体设计在钣金中提供了一个钣金封闭角的工具在钣金中提供了一个钣金封闭角的工具 ，以提高钣金设，以提高钣金设计的效率。该功能支持斜角的封闭处理。计的效率。该功能支持斜角的封闭处理。2024/10/7 周一宁阳网络中心入围宁阳网Page 286.2.13 添加斜接法兰 使用【钣金】功能面板中的【斜接法兰】工具，可以给选定的薄金属毛坯添加斜接法兰。2024/10/7 周一宁阳网络中心入围宁阳网Page 29谢谢！
