CDR技艺非凡课程交互式阴影工具.pptx

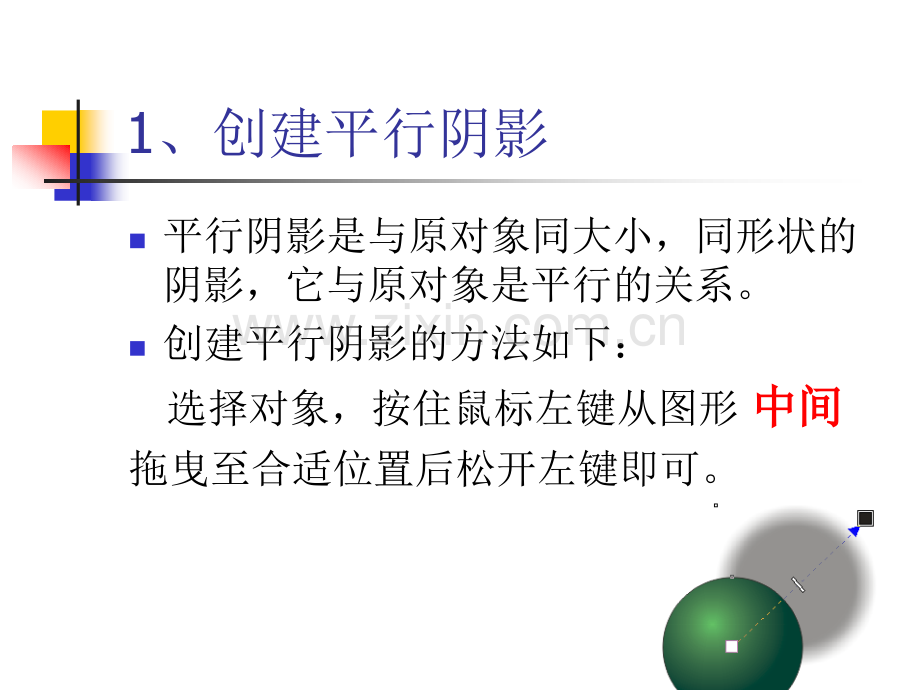

1、创建平行阴影n平行阴影是与原对象同大小，同形状的阴影，它与原对象是平行的关系。n创建平行阴影的方法如下：选择对象，按住鼠标左键从图形 中间中间拖曳至合适位置后松开左键即可。2、创建角度阴影n角度阴影是与原对象有一定角度，具有透视效果的阴影。n创建角度阴影方法如下：按住鼠标左键从图形 底部底部 拖曳至合适位置后松开左键，会产生一个与原对象有倾斜角度的透视阴影。3、编辑阴影n1、使用控制滑块编辑阴影 当用户为对象创建了阴影效果后，会出现阴影控制方向线方向线 和 滑块滑块。白色滑块是始端，黑色滑块是末端。利用这些滑块可以快速地编辑阴影角度、阴影颜色、阴影的不透明度。n a、调整阴影长度和角度 选择阴影对象后，拖动黑色的末端滑块，可以调整阴影的长度和角度，如图：n b、调整阴影的不透明度 选择阴影对象，拖动阴影方向线中间的白色矩形块，可以调整阴影的透明度。矩形块越靠近始端，透明度越低；矩形块越靠近末端，透明度越高。如图：n c、调整阴影颜色 选择阴影对象，可以看到末端控制滑块是黑色，它表示对象当前的阴影默认是黑色。若想快速改变阴影颜色，可以直接将调色板中的颜色拖曳到黑色滑块中。n2、使用属性栏编辑阴影 a、阴影羽化 阴影羽化主要用于控制阴影边缘的模模糊糊程度，其参数设置得越低，阴影边缘越清晰，羽化效果越弱；其参数设置越高，阴影边缘越模糊，羽化效果越强。n b、阴影羽化方向 阴影羽化方向主要是以原对象为参照物来设置阴影的大小。向内阴影：阴影的面积比图形要小。中间阴影：阴影的面积与图形相等。向外阴影：阴影面积最大。平均阴影：阴影的面积与图形相等，且中间较为柔和。n c、阴影的淡出 阴影的淡出用于控制阴影的淡化程度，只对角度阴影有效，无法设置平行阴影的淡出。其数值越大，远处阴影越淡。n d、阴影的拆分 按快捷键 Ctrl+K，将阴影与原图分离。分离后，只能修改阴影的颜色，阴影的角度、羽化、淡出等高级属性将不能修改。提示：n如果想保留阴影，且能随时对阴影参数进行编辑，但是又想隐藏原图形，可以进行如下操作：选择原图形，单击交互式透明工具，选择，将开始透明度设置为100。此时，原图形呈透明状态，而且可以对阴影进行任意修改。4、复制与删除阴影n复制阴影n删除阴影交互式阴影实例叹号n步骤一 用文字工具输出“！”，设置字体为 金桥繁标宋，将其转换为曲线，用形状工具改变其形状如图：n步骤二 绘制正圆，隐藏原图形，拉出平行阴影，并置入叹号精确裁剪。阴影设置如下：交互式阴影实例七星瓢虫n步骤一 用椭圆工具 按住 Ctrl 绘制正圆，直径为67mm,并填充颜色（0，83，96，0）n步骤二 复制 圆形，用交互式透明工具将开始透明度改为100，将图形隐藏。n步骤三 用交互式阴影工具拉出平行阴影，并在属性栏按如下设置：n步骤四 将阴影置入正圆，并编辑，效果如图：n步骤五 绘制一个椭圆与原图形相交，相交部分填充黑色。n步骤六 用贝塞尔工具椭圆工具画出虫子的头部和触须，填充黑色，如图：n步骤七 用贝塞尔工具绘制出亮部，并拉出平行阴影，属性栏设置：n步骤八 绘制小正圆，作为七星瓢虫背部黑点。用交互式透明工具隐藏原图形，再用交互式阴影拉出平行阴影。n步骤九 将黑点置入大圆，复制几个大小不一的黑点分散排列。
