chap间接法确定产状要素.pptx

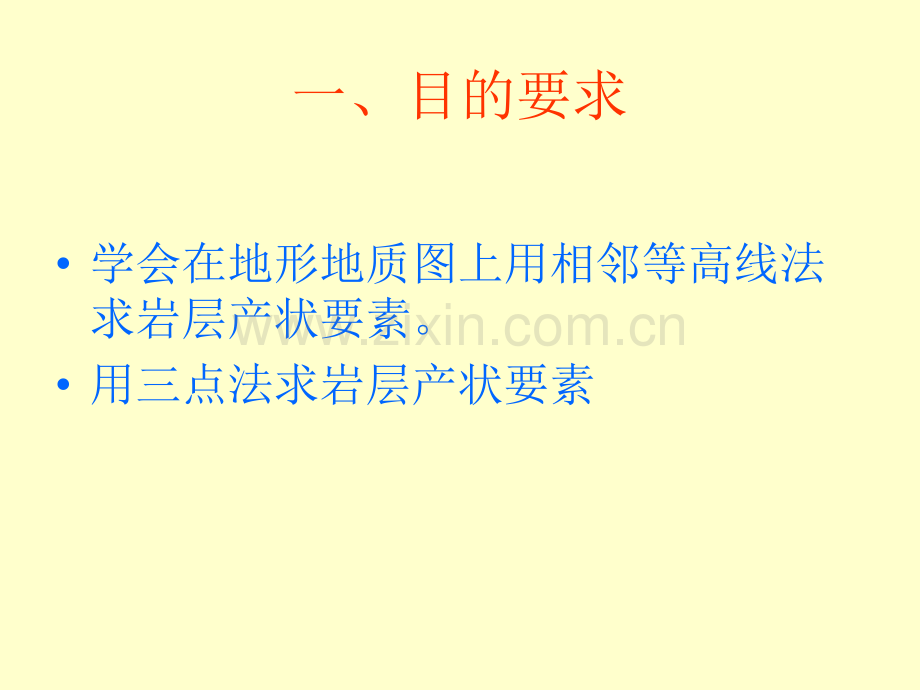

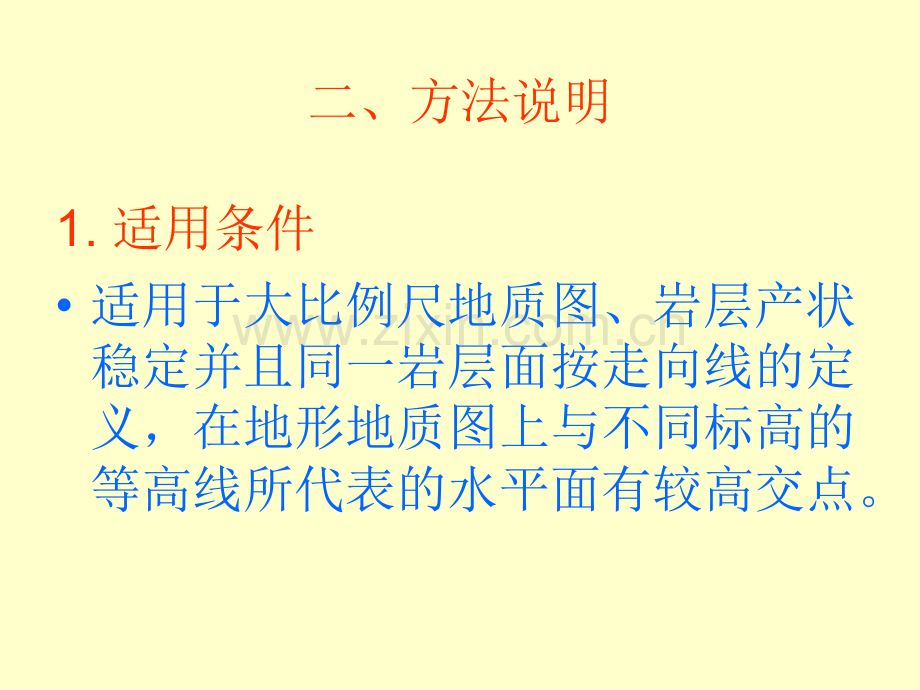

一、目的要求学会在地形地质图上用相邻等高线法求岩层产状要素。用三点法求岩层产状要素二、方法说明1.适用条件适用于大比例尺地质图、岩层产状稳定并且同一岩层面按走向线的定义，在地形地质图上与不同标高的等高线所代表的水平面有较高交点。2.具体步骤连接岩层上层面界限与不同相邻标高的两条等高线的交点，/、/即为二个相邻高程的走向线从高的一条走向线/上任一点C作垂线与低的一条走向线/交于A点，则CA代表倾向。若两线间高差为50M，按图上比例尺换算出线段BC（长度50m）的直角三角形。用量角器量出BAC的角度即为岩层倾角（），量出CA的方位角度，即为岩层的倾向。三、三点法求岩层产状要素1.前提条件：三点位于同一层面上，且不在同一条直线上(同面不同线)已知三点的位置和标高，且三点相距不太远三点范围内岩层面平整，产状无变化。2.操作方法求等高点：从最高点向最底点连线AC上，根据点间高差及B点高程，在AC上得到B点等高的D点。求倾向：连接DB即为某一高程的走向线，过C点做其平行线，为另一高程的走向线。在BD线上任选一点O，作垂线OF，即为倾向线，由高走向线向低走向线的方位即为其倾斜方向，用量角器量出。求倾角：在B点所在的走向线上，根据BC之间的高差，按比例尺取线段OE，联EF，则EFO即为其倾角，量角器量出即可。四、作业在凌河地质图上，用相邻等高线法求C1或C2底面产状(附图1)在松溪地形图上(附图3)，根据给出的钻孔数据，ZK2孔深60m，ZK3孔深40m，ZK4孔深80m，先分别求出其矿层顶面标高（为钻孔所在标高减去孔深即为矿层顶面标高），然后用三点法求矿层顶面的产状。凌河地质图
