DLP及其应用数字曝光.pptx

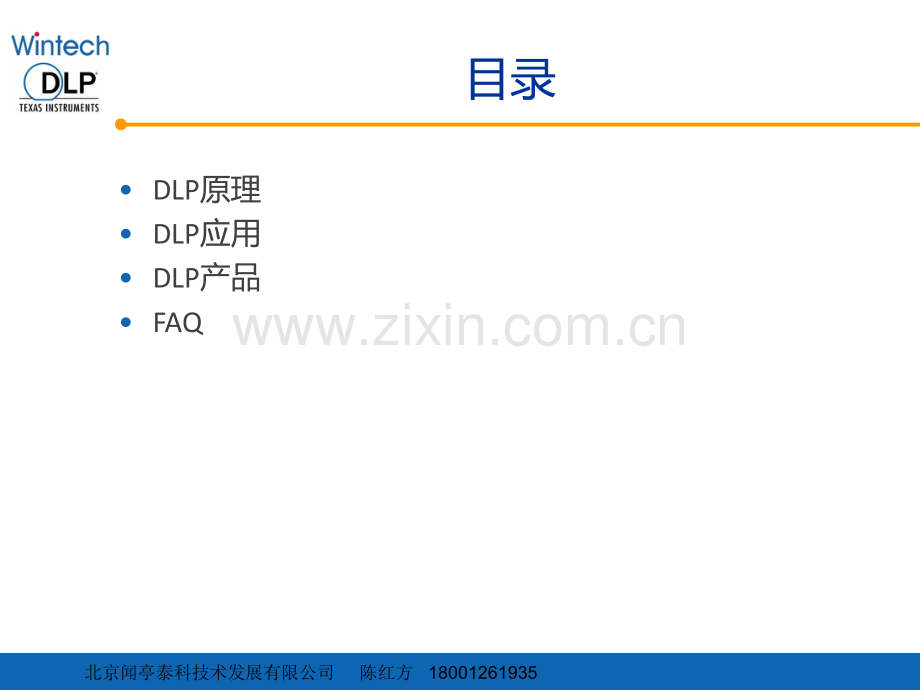

1北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935目录DLP原理DLP应用DLP产品FAQ 2北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP工作原理每一个 DLP 芯片组的核心都有一个高反射铝微镜阵列，即数字微镜器件(DMD)。DMD 是一种电子输入、光学输出的微机电系统(MEMS)，开发人员可借助该系统执行高速、高效及可靠的空间光调制。采用 TI 成熟的半导体生产技术，每一个 DMD 都含有最多 200 万个独立控制的微镜（构建于相应的 CMOS 存储单元上）。在运行期间，DMD 控制器为每个基本存储单元加载一个“1”或一个“0”。接下来会施加镜像复位脉冲，这会引起每个微镜静电偏离大约一个铰链，从而达到相应的+/12 状态。由于会受到两个弹簧顶针的阻力而物理停止，这两个有效状态的偏离角度是可重复的。在投影系统中，+12 状态对应“开”像素，12 状态对应“关”像素。通过对每个镜片的开/关占空比进行编程来创建灰度图形，并且可以多路复用多个光源以创建 RGB 全彩图像 3北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP工作原理 4北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP工作原理 5北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP工作原理 6北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP工作原理 7北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP工作原理 8北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP工作原理 9北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP工作原理 10北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP工作原理 11北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP工作原理 12北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP工作原理 13北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP芯片组除了 DMD 本身，所有的 DLP 芯片组也含有 DMD 控制器，能够为可靠、高速地控制微镜提供便利的接口。每一个 DMD 控制器需要一个相应的配置 PROM，该 PROM 可能作为已编程 IC 出售，也可能是 TI 提供的可下载固件，具体取决于特定的 DLP 芯片组。高性能 DLP 芯片组也含有一个或多个 DMD 微镜驱动器，可提供模拟时钟及复位信号，从而达到可能实现的最高图形速率。 14北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP芯片组框图 15北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP技术的功能和优势高速的空间光调制器，显示速率高达32 kHz。光效率高，微镜反射率达88%以上窗口透射率大于97%。支持波长范围在 365nm 至 2500nm 之间。微镜的光学效率不受温度影响 16北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935DLP典型应用数字曝光（PCB、FPD、CTP）3D打印（快速成型）3D检测（AOI、三维扫描）光谱分析红外仿真压缩传感（单像素成像） 17北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935数字曝光 18北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司北京闻亭泰科技术发展有限公司 陈红方 18001261935系统结构需求和指标客户需求高速率波段范围（紫外光可见光）光源适应性像素级控制高分辨率DLP特点速率高达32KHz波段范围365nm700nm支持光源种类广，荧光灯、激光、LED等单像素控制最高分辨率支持1080PSWOT分析优势高速稳定性支持365nm以上波段高分辨率&高亮度低成本机会代替传统工艺市场需求增加劣势不支持低于365nm波段400nm以下波段耗损挑战更高速率需求其它技术进入DLP应用概括DLP产品线W4100/D4100FAROV6NSP4.0LightCommanderLightCrafterLightCrafter4500PRO4500SDKW4100基于TI原装Discovery4100套件设计支持0.7，0.95两款DMD支持从近紫外到近红外光源USB，EXP，GPIO，JTAG接口支持最大2GB DDR2内存升级DMD数据线，装配更加可靠，简便支持闻亭SDK软件包，实现高速图像显示支持闻亭NSP4.0扩展控制板，实现实时显示W4100特性特性W4100平台两款产品对比DMD0.7 XGA0.95 1080P分辨率102476819201080微镜尺寸13.68um10.8umDMD版本VIS,UVVIS,UV帧/秒（最大）3255223148微镜翻转角度1212W4100市场分析优势高显示速率可编程大存储量光路设计灵活支持高亮度光源支持波段范围广 应用数字曝光光谱分析红外仿真压缩传感其它LightCrafter4500基于DLP4500芯片组DMD分辨率：9121140像素尺寸：7.6umLED光源(RGB)亮度为150流明结构光投影模式1bit图像帧率：4255Hz8bit图像帧率：120Hz数据流投影模式1bit图像帧率：2880Hz8bit图像帧率：120Hz 最短曝光时间235us（1bit）8.33ms（8bit）视频投影 24,27,30bit RGB120Hz 相机同步接口 输入接口：miniHDMI,USB,I2C,24bit RGB FPDlink 存储器：32MB Parallel FLASH 尺寸：122mm102mm48mmLightCrfter4500市场分析优势体积小集成光机高分辨率开发周期短资源开放同步接口 应用3D检测3D打印压缩传感红外仿真PRO4500闻亭PRO4500开发套件基于闻亭LightCrafter4500开发套件设计。采用TI的0.45寸DMD芯片高达9121140的物理分辨率，可支持150流明和500流明的封装，可定制镜头。PRO4500是专门针对三维扫描、测量、检测、3D打印等应用设计。PRO4500产品对比产品对比PRO4500LightCrafter4500尺寸140mm（+70mm）80mm54mm76mm100mm50mm镜头可定制不可定制亮度150流明/500流明150流明光源LED可换（RGB/UV/NIR）LED（RGB）不可换仰角0%100%透镜材质玻璃塑料外壳材质金属金属+塑料可定制镜头镜头指标#1#2#3光源LEDLEDLED（RGB）光源波长405nm405nm623nm/525nm/460nm仰角0%0%0%投射比1.41.41.56工作距离89.6mm179.2mm600mm调焦范围约10mm约50mm约500mm对比度1000：11000：11000：1幅面64mm40mm（WD：89.6mm）128mm80mm（WD：179.2mm）384mm240mm（WD：600mm）畸变0.7%0.8%0.5%应用领域3D打印3D打印3D测量PRO4500市场分析优势0仰角设计可定制镜头支持高亮度光源支持从近紫外到近红外光源光机采用全金属和全玻璃的工业级设计支持闻亭PandaBoard系统板 应用3D检测3D打印压缩传感红外仿真SDK闻亭SDK基于W4100平台使用，为开发者提供了一种通过软件直接控制DMD芯片的解决方案。SDK通过API，FPGA固件和驱动程序实现DMD的控制，允许用户自定义显示帧率、灰度等级、显示模式、同步延时等功能。提供GUI用户控制界面提供FPGA控制逻辑及API函数支持同步信号控制支持LED控制NSP4.0采用母板加子板的灵活结构能够快速搭建系统原型 主芯片采用XC5VLX50T FPGA具有高速视频采集传输接口支持高速采集功能具有高速音视频处理功能具有高速的PC通信接口支持EXP接口规范的各种功能板卡FAROFARO板是闻亭为客户订制的一款针对3D测量的产品。基于W4100开发套件进行了结构优化。增加陀螺仪，I2C接口。支持闻亭SDK。V6V6是闻亭研发的下一代DLP应用平台控制套件。高速实时接口以及大容量内存实现对数据的传输与控制，同时V6板支持闻亭研发的SDK软件工具开发包，使客户节省大量的研发时间实现快速产品化。Virtex6 FPGA(XC6VLX240T)PCIE 2.0 x 4 速度:20Gbps 2x 2GB 800Mhz DDR3内存4 channel 16bit AD25Khz PWM input interfaceLED control interface支持SDK软件工具开发包FAQ客户应用光源波段分辨率需求精度需求速率需求FPGA开发能力光学设计能力
