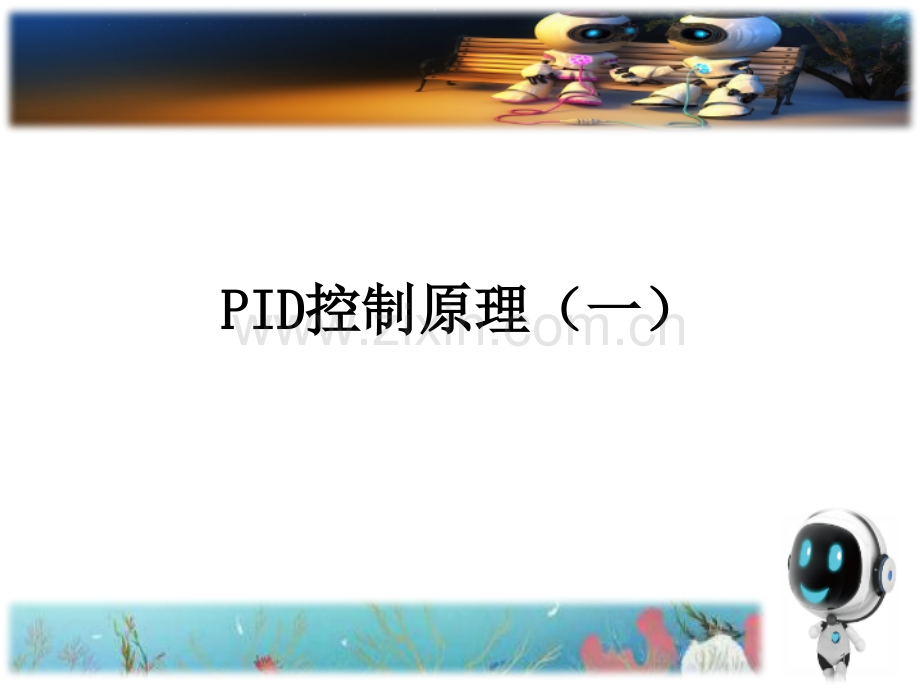

PID控制一.pptx

PIDPID控制原理（一）控制原理（一）1内容简介内容简介 21 1，PIDPID控制的特点控制的特点2 2，比例调节，比例调节3 3，比例控制的调节规律和比例带，比例控制的调节规律和比例带4 4，比例调节的特点，比例调节的特点5 5，比例带对于调节过程的影响，比例带对于调节过程的影响PID控制的特点控制的特点PID 控制是比例积分微分控制（Proportional-Integral-Differential）历史最久、应用最广，适应性最强的控制方式在工业生产过程中，PID控制算法占85%90%。3PID反馈控制4控制器执行器被控对象测量/变送器-+目标误差输出广义对象PID控制的特点控制的特点常规PID控制系统的原理输入：控制偏差e(t)=r(t)-y(t)输出：偏差的比例(P)、积分(I)和微分(D)的线性组合 5PID控制的特点控制的特点PIDPID控制具有以下优点控制具有以下优点：原理简单，使用方便。适应性强，可以广泛应用于化工、热工、冶金、炼油以及造纸、建材等各种生产部门。鲁棒性强，即其控制品质对被控对象特性的变化不大敏感。对模型依赖少。按 PID控制进行工作的自动调节器早已商品化。6PID控制的特点控制的特点 在过程控制中，绝大部分都采用 PID控制。例外的情况有两种。一种是被控对象易于控制而控制要求又不高的，可以采用更简单的开关控制方式。另一种是被控对象特别难以控制而控制要求又特别高的情况，这时如果 PID控制难以达到生产要求就要考虑采用更先进的控制方法。7PID控制的特点控制的特点比例调节比例调节(P调节调节)比例控制的调节规律和比例带比例控制的特点比例带对控制过程的影响8比例控制的调节规律和比例带比例控制的调节规律和比例带在 P调节中，调节器的输出信号u与偏差信号e成比例，即 uKce 式中，Kc称为比例增益(视情况可设置为正或负)。910 在实际应用中，由于执行器的运动（如阀门开度）有限，控制器的输出u(t)也就被限制在一定的范围之内，换句话说，在Kc较大时，偏差e(t)仅在一定的范围内与控制器的输出保持线性关系。比例控制的调节规律和比例带比例控制的调节规律和比例带11图中说明了偏差与输出之间保持线性关系的范围图中偏差在-50%-50%范围变化时，如果Kc=1，则控制器输出u(t)变化在0100%范围（对应阀门的全关到全开），并与输入e(t)之间保持线性关系。Kc1时，制器输出u(t)与输入e(t)之间的线性关系只在-50%/Kc50%/Kc满足。比例控制的调节规律和比例带比例控制的调节规律和比例带比例控制的调节规律和比例带比例控制的调节规律和比例带12 当|e(t)|超出该范围时，控制器输出具有饱和特性，保持在最小或最大值。因此，比例控制有一定的应用范围，超过该范围时，控制器输出与输入之间不成比例关系。这表明，从局部范围看，比例控制作用表示控制输出与输入之间是线性关系，但从整体范围看，两者之间是非线性关系。P P调节的阶跃响应调节的阶跃响应13P调节对偏差信号能做出及时反应，没有丝毫的滞后。输出u实际上是对其起始值的增量。因此，当偏差e为零，因而u0时，并不意味着调节器没有输出，它只说明此时有u=u0。u0的大小是可以通过调整调节器的工作点加以改变的。0u0+Kceu0u=Kc e比例控制的调节规律和比例带比例控制的调节规律和比例带比例控制的调节规律和比例带比例控制的调节规律和比例带142 2比例带及其物理意义比例带及其物理意义 比例带的定义比例带的定义 在在过过程程控控制制中中，通通常常用用比比例例度度表表示示控控制制输输出出与与偏偏差差成成线线性性关关系系的的比比例例控控制制器器输输入入（偏偏差差）的的范范围围。因因此此，比比例例度又称为比例带，其定义为度又称为比例带，其定义为式中，式中，为偏差信号范围，即仪表的量程；为偏差信号范围，即仪表的量程；为控制器输出信号范围，即控制器输出的工作范围。为控制器输出信号范围，即控制器输出的工作范围。比例控制的调节规律和比例带比例控制的调节规律和比例带如果采用单元组合仪表，调节器的输入和输出都是统一的标准信号，即 ，则有此时比例带（比例度）与比例增益成反比，比例带小，则较小的偏差就能激励调节器产生100%的开度变化，相应的比例增益就大。15比例控制的调节规律和比例带比例控制的调节规律和比例带具有重要的物理意义具有重要的物理意义具有重要的物理意义具有重要的物理意义u u代代表表调调节节阀阀开开度度的的变变化化量量，就就代代表表使使调调节节阀阀开开度度改改变变100%100%即从全关到全开时所需要的被调量的变化范围。即从全关到全开时所需要的被调量的变化范围。例例如如，若若测测量量仪仪表表的的量量程程为为100100，则则50%50%就就表表示示被调量需要改变被调量需要改变5050才能使调节阀从全关到全开。才能使调节阀从全关到全开。当被调量处在当被调量处在“比例带比例带”以内以内调节阀的开度调节阀的开度(变化变化)才与偏差成比例。才与偏差成比例。超出这个超出这个“比例带比例带”以外以外调调节节阀阀已已处处于于全全关关或或全全开开的的状状态态，调调节节器器的的输输入入与与输输出出已不再保持比例关系。已不再保持比例关系。16比例调节的特点比例调节的特点 比例调节的显著特点就是有差调节。比例调节的显著特点就是有差调节。如果采用比例调节，则在负荷扰动下的调节过程结束如果采用比例调节，则在负荷扰动下的调节过程结束后，被调量不可能与设定值准确相等，它们之间一定有后，被调量不可能与设定值准确相等，它们之间一定有残差。残差。因为根据比例调节的特点，只有调节器的输入有变化因为根据比例调节的特点，只有调节器的输入有变化,即被调量和设定值之间有偏差即被调量和设定值之间有偏差,调节器的输出才会发生调节器的输出才会发生变化。变化。17这里的杠杆充当了比例调节器：液位变化e是其输入；阀杆位移u 是其输出；调节器的比例增益为：该比例调节器是有余差的！余差的大小与比例增益有关，Kc大，余差小。液位比例控制系统示意图比例调节的特点比例调节的特点余差（或静差）是指：被调参数的新的稳定值与给定值不相等而形成的差值。余差的大小与调节器的放大系数K或比例带有关放大系数越小，即比例带越大，余差就越大；放大系数越大，即比例带越小，比例调节作用越强，余差就越小。19比例调节的特点比例调节的特点比例带对于调节过程的影响比例带对于调节过程的影响a)大调节阀的动作幅度小，变化平稳，甚至无超调，但余差大，调节时间也很长b)减小调节阀动作幅度加大，被调量来回波动，余差减小c)进一步减小被调量振荡加剧d)为临界值系统处于临界稳定状态e)小于临界值系统不稳定，振荡发散 20比例调节的特点：（1）比例调节的输出增量与输入增量呈一一对应的比例关系，即：u=K e（2）比例调节反应速度快，输出与输入同步，没有时间滞后，其动态特性好。（3）比例调节的结果不能使被调参数完全回到给定值，而产生余差。21比例带对于调节过程的影响比例带对于调节过程的影响若对象较稳定（对象的静态放大系数较小，时间常数不太大，滞后较小）则比例带可选小些，这样可以提高系统的灵敏度，使反应速度加快一些；相反，若对象的放大系数较大，时间常数较小，滞后时间较大则比例带可选大一些，以提高系统的稳定性。22比例带的一般选择原则：比例带对于调节过程的影响比例带对于调节过程的影响23谢谢观看！谢谢观看！谢谢观看！谢谢观看！
