LED球泡灯自动化生产线0909.pdf

上传人:二*** 文档编号:4603236 上传时间:2024-10-05 格式:PDF 页数:30 大小:3.35MB
下载 相关 举报

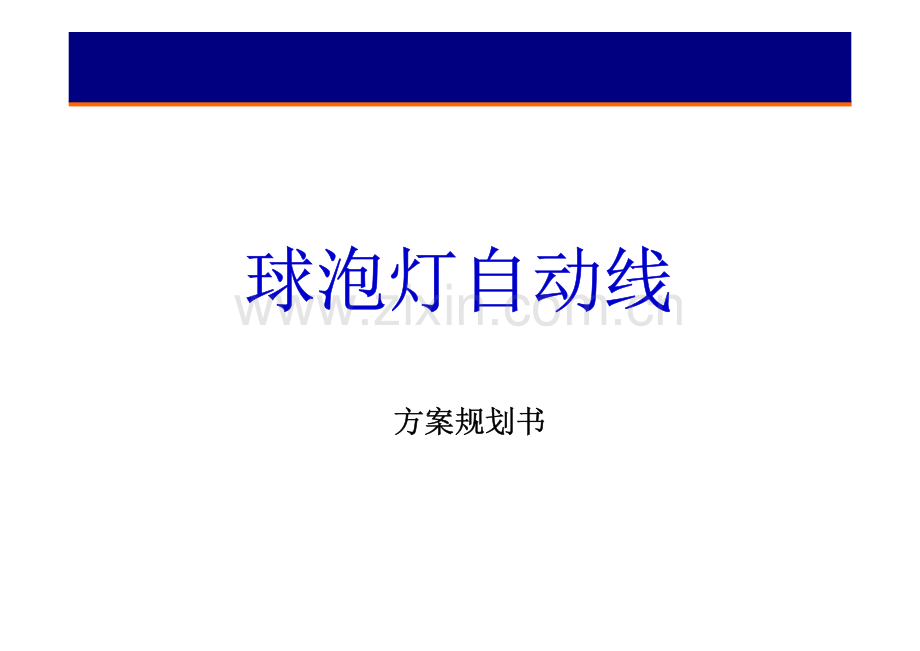

LED球泡灯自动化生产线0909.pdf_第1页
第1页 / 共30页
本文档共30页,全文阅读请下载到手机保存,查看更方便
资源描述
球泡灯自动线球泡灯自动线方案规划书方案规划书第(2)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页一、球泡灯自动线规格参数一、球泡灯自动线规格参数2000pcs/h产能5KG/C气源220V 50HZ电源整车分盘上料上料方式程式控制空盘控制方式光电感应电机移动限位方式磁感应开关气缸移动限位方式耐磨软材料治具固定产品固定方式PLC控制系统5.7寸触摸屏控制操作系统长Lengh1800X宽Width850X高Height1740外型尺寸第(3)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页上机位(人工把治具翻转 上灯塑胶件)自动装PCBA站自动装散热器站自动锁螺丝站自动焊接光源板站自动测试站自动装光源板站二、球泡灯自动线作业流程二、球泡灯自动线作业流程有不良品时整个治具取出,把不良品修好或凑够5个良品时再放入自动线进入下一个生产流程自动涂胶站自动装灯罩站自动翻转站自动焊接光源板站自动测试站下机位自动焊金属头站自动装金属站下机站(人工下机)产品治具通过返板线回流第(4)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页三、球泡灯自动线介绍三、球泡灯自动线介绍1、球泡灯自动线总体视图(正视)第(5)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页三、球泡灯自动线介绍三、球泡灯自动线介绍2、球泡灯自动线总体视图(后视)第(6)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页三、球泡灯自动线介绍三、球泡灯自动线介绍3、球泡灯自动线动作流程简图第(7)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页4、球泡灯自动线总体视图(前透视)三、球泡灯自动线介绍三、球泡灯自动线介绍第(8)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页5、球泡灯自动线总体视图(后透视)三、球泡灯自动线介绍三、球泡灯自动线介绍第(9)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页三、球泡灯自动线介绍三、球泡灯自动线介绍6、球泡灯自动线外型尺寸图(俯视图长/宽尺寸)0045076098511009250103501545第(10)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页三、球泡灯自动线介绍三、球泡灯自动线介绍7、球泡灯自动线外型尺寸图(正视高度尺寸图)0073015491380第(11)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍1、球泡灯自动线作业工位简介自动测试位07焊金属灯头(两个点)12下机位13装金属灯头11治具翻转机构10自动焊接光源板06自动装灯罩09自动涂胶08自动锁螺丝05自动装光源板04自动装散热器03自动装PCBA02上机位010101020203030404050507070808090910101111060612121313第(12)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍2、球泡灯自动线治具介绍灯塑胶件035转1治具02治具阻挡位01030302020101A AB B 功能说明1.治具A面实现电源塑胶仓、装驱动电源、装散热器、装光源板、锁螺丝、焊光源板、测试、涂胶、装灯罩。2.治具B面实现装金属灯头、焊电源线、下产品。第(13)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍3、球泡灯自动线上机位介绍 说明1.5转1治具通过返板线回到上机位时。2.作业员把5转1治具翻转过来同时把塑胶件装到治具上。3.5转1治具流入到下一工位。第(14)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍4、球泡灯自动线装PCBA介绍Y 轴运动模组05放PCBA吸塑盘035转1治具02PCBA自动上料机构06自动夹PCBA机构04电控箱01 动作说明1.当5转1治具到达自动装PCBA位置时,阻挡机构把治具挡住并把治具顶离线体同时定位好。2.吸塑盘放PCBA的位置与治具的位置相同,所以04同时抓起5块PCBA通过05把PCBA一次性装入到塑胶件中。3.装好PCBA后,阻挡机构把治具放回到流水线上,5转1治具流入下一工位。020203030404050501010606第(15)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍5、球泡灯自动线装散热器介绍Y轴运动模组05放散热器吸塑盘035转1治具02散热器自动上料机构06自动取散热器机构04电控箱01 动作说明1.当5转1治具到达自动装散热器位置时,阻挡机构把治具挡住并把治具顶离线体,同时定位好。2.吸塑盘放散热器的位置与治具的位置相同,所以04同时抓起5个散热通过05把散热器一次性装入到塑胶件中。3.装好散热器后,阻挡机构把治具放回到流水线上,5转1治具流入下一工位。020203030404050501010606第(16)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍6、球泡灯自动线装光源板介绍Y轴运动模组05放光源板吸塑盘035转1治具02光源板自动上料机构06自动取光源板机构04电控箱01 动作说明1.当5转1治具到达自动装光源板位置时,阻挡机构把治具挡住并把治具顶离线体,同时定位好。2.吸塑盘放光源板的位置与治具的位置相同,所以04同时抓起5块光源板通过05,把光源板一次性装入到散热器上。3.装好光源板后,阻挡机构把治具放回到流水线上,5转1治具流入下一工位。020203030404050501010606第(17)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍7、球泡灯自动线锁光源板介绍自动锁螺丝机构035转1治具02螺丝供给机05自动锁螺丝X、Y机构04电控箱01 动作说明1.当5转1治具到达自动锁螺丝位置时,阻挡机构把治具挡住并把治具顶离线体同时定位好。2.03通过04,同时对5个产品锁螺丝。3.锁好螺丝后,阻挡机构把治具放回到流水线上,5转1治具流入下一工位。02020303040405050101第(18)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍8、球泡灯自动线焊光源板介绍02020303040405050101焊接专用烙铁035转1治具02锡丝05焊接运动机构04电控箱01 动作说明1.当5转1治具到达光源板自动焊位置时,阻挡机构把治具挡住并把治具顶离线体同时定位好。2.03的位置与5转1治具的位置相同,所以03通过04,同时对5块光源板上的焊盘进行焊接。3.光源板焊接好后,阻挡机构把治具放回到流水线上,5转1治具流入下一工位。第(19)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍9、球泡灯自动线自动测试位介绍防护门035转1治具02电控箱01 动作说明1.当5转1治具到达自动测试位置时,阻挡机构把治具挡住并把产品与测试针板接触好。2.测试仪器对灯进行测试,好的进入下一工位;不良的整个治具取出并放到不良品区。3.人工把不良品处理好后再把整个治个治具放入到测试位进测试,好的进入下一工位。020203030101第(20)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍10、球泡灯自动线涂胶介绍点胶枪035转1治具02点运动机构04电控箱01 动作说明1.当5转1治具到达自动涂胶位置时,阻挡机构把治具挡住并把治具顶离线体同时定位好。2.点胶枪的位置与治具的位置相同,所以02通过04同时对5个产品进行涂胶。3.涂好胶后,阻挡机构把治具放回到流水线上,5转1治具流入下一工位。0202030304040101第(21)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍11、球泡灯自动线自动装灯罩介绍放灯罩吸塑盘035转1治具02Y轴运动模组05自动取灯罩机构04电控箱01 动作说明1.当5转1治具到达自动装灯罩位置时,阻挡机构把治具挡住,并把治具顶离线体,同时定位好。2.吸塑盘放灯罩的位置与治具的位置相同,所以04同时抓起5个灯罩通过05,把灯罩一次性装到散热器上。3.装好灯罩后,阻挡机构把治具放回到流水线上,5转1治具流入下一工位。02020303040405050101第(22)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍12、球泡灯自动线5转1治具翻转机构介绍 动作说明1.当5转1治具到达自动翻转位置时,阻挡机构把5转1治具挡住,并把5转1治具顶离线体同时把产品翻转180度,使灯罩朝下。2.翻的目的是为了方便装金属头。翻转180度第(23)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍13、球泡灯自动线自动装金属头介绍Y轴运动模组05放金属头吸塑盘035转1治具02金属头自动上料机06自动取灯罩机构04电控箱01 动作说明1.当5转1治具到达自动装金属头位置时,阻挡机构把治具挡住并把治具顶离线体,同时定位好。2.吸塑盘放金属头的位置与治具的位置相同,所以04同时抓起5个金属头通过05把金属头一次性旋进塑胶件上。3.装好金属头后,阻挡机构把治具放回到流水线上,5转1治具流入下一工位。020203030404050501010606第(24)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍14、球泡灯自动线金属头自动焊接介绍焊接专用烙铁035转1治具02锡丝05焊接运动机构04电控箱01 动作说明1.当5转1治具到达金属头自动焊位置时,阻挡机构把治具挡住并把治具顶离线体,同时定位好。2.03的位置与5转1治具的位置相同,所以03通过04同时对5个金属头上两个接线点进行焊接。3.金属头焊接好后,阻挡机构把治具放回到流水线上,5转1治具流入下一工位。02020303040405050101第(25)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页四、球泡灯自动线细节介绍四、球泡灯自动线细节介绍15、球泡灯自动线下灯位介绍 动作说明1.当5转1治具到下机位置时,阻挡机构把治具挡住并把治具顶离线体同时定位好。2.下机位的作业员把灯从5转1治具上取下后,把空的治具放入到返板升降机中;治具通过返板升降机与返板线回到上机位。第(26)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页五、球泡灯自动线优势介绍五、球泡灯自动线优势介绍1.球泡灯自动线优势说明(以工作10小时计算,自动化产线产能20000pcs)节约人工成本支出节约人工成本支出比人工作业降低76%4人/100人=4%80人/100人=80%工伤风险2880000元4人*2500人*12个月=120000元100人*2500元*12个月=3000000元一个年人工成本240000元4人*2500人=10000元100人*2500元=250000元(假设每个员工工资(假设每个员工工资2500元元/月)月)一个月人工成本96人4人100人(10人人/线;一条线产能线;一条线产能2000pcs/10小时)小时)所需人数节省项目自动线作业(2K/小时)人工作业(20000pcs/天)项目 对比项目 第(27)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页自动线比人工作业的优势自动线比人工作业的优势没有有做业失误对产品零件的损坏人员越多环境的负荷也就越大环境负荷小环境负荷大对环境的影响人的作业效率会与作业时间成反比;自动线的作业效率会与作业时间成正比,作时间越长效率会越高。95%80%作业效率过了生产磨合期后产品的质量可得到可靠的保证自动线作业质量稳定产品质量不稳定产品质量稳定性一年零叁个月以后可实现超低成本生产一年内可回收成本无成本回收成本回收可预见优势自动线作业人工作业项目 对比项目 2.球泡灯自动线优势说明五、球泡灯自动线优势介绍五、球泡灯自动线优势介绍第(28)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页本方案自动线优点本方案自动线优点因在每一个站上,每5个球泡灯传送皮带就要启停一次,一小时按2000个产品计算;驱动电机1小时就要启停400次一天就有4000次一个月就有120000次,这第高频率的动一般电机无法胜任。所以本方案皮带的动力采用步进电机,可以满足高频率的驱动与停止,提高自动的线使用寿命。7治具的传输采用防滑、耐磨皮带,实现高速、高效传输。6治具结构设计简单、扎实,防止在生产中出现治具破损、易烂风险。降低治具的维护成本。6治具采用正反面设计共用性高,省去出现多种治具;增加制造成本。5治具采用正反面设计,省去出现多种的麻烦;方便治具管理。4产品的零件上料采用料车自动上料,省去要平繁上料的麻烦。3因采现直线式模块化实现自动化,可有效降低维护成本。2本方案采用直线模块化设计,结构简单便于维护。13.球泡灯自动线优势说明五、球泡灯自动线优势介绍五、球泡灯自动线优势介绍第(29)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页4.球泡灯自动线与人工作业对比NO元器与PCB件破损(操作不当)产品质量没有环境负荷人员投入环境负荷大环境负荷 0.5年N/A投资回报率85%N/A重复利用率一次性投入需长期投入成本投入方式NO100人(白晚班)*¥2500元*12月=3000000元人工成本(1年)NOYES人工作业 95%80%效率NOYES安全(是否有工伤风险)NOYES操作不当损坏PCB风险NOYES操作不当损坏零件风险自动化生产线员工操作项目五、球泡灯自动线优势介绍五、球泡灯自动线优势介绍第(30)页单位:mm科技创造未来 质量成就品牌Technology create future,Quality make brand success.共(41)页
